用于饲料加工的饲料盐处理设备.pdf

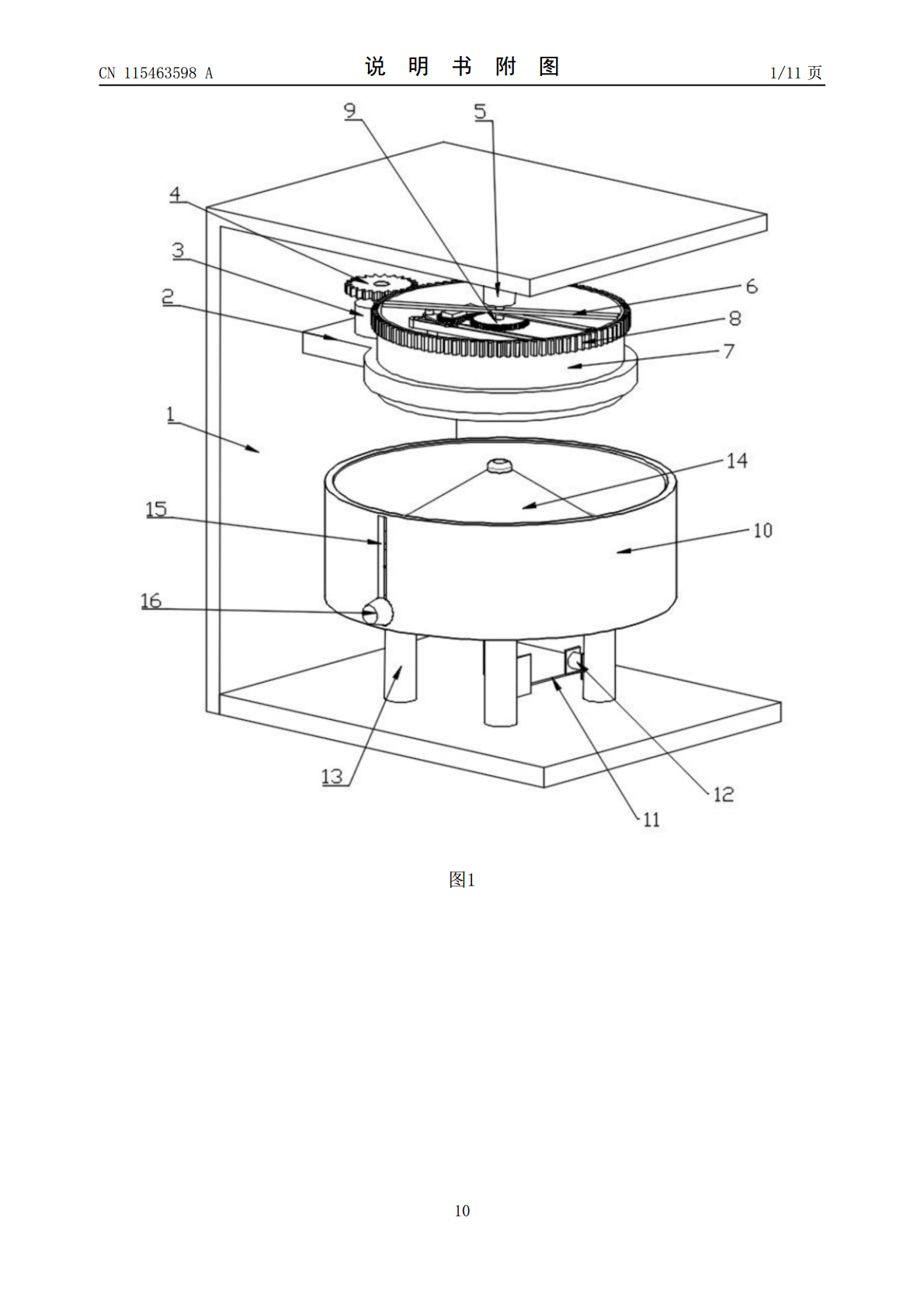

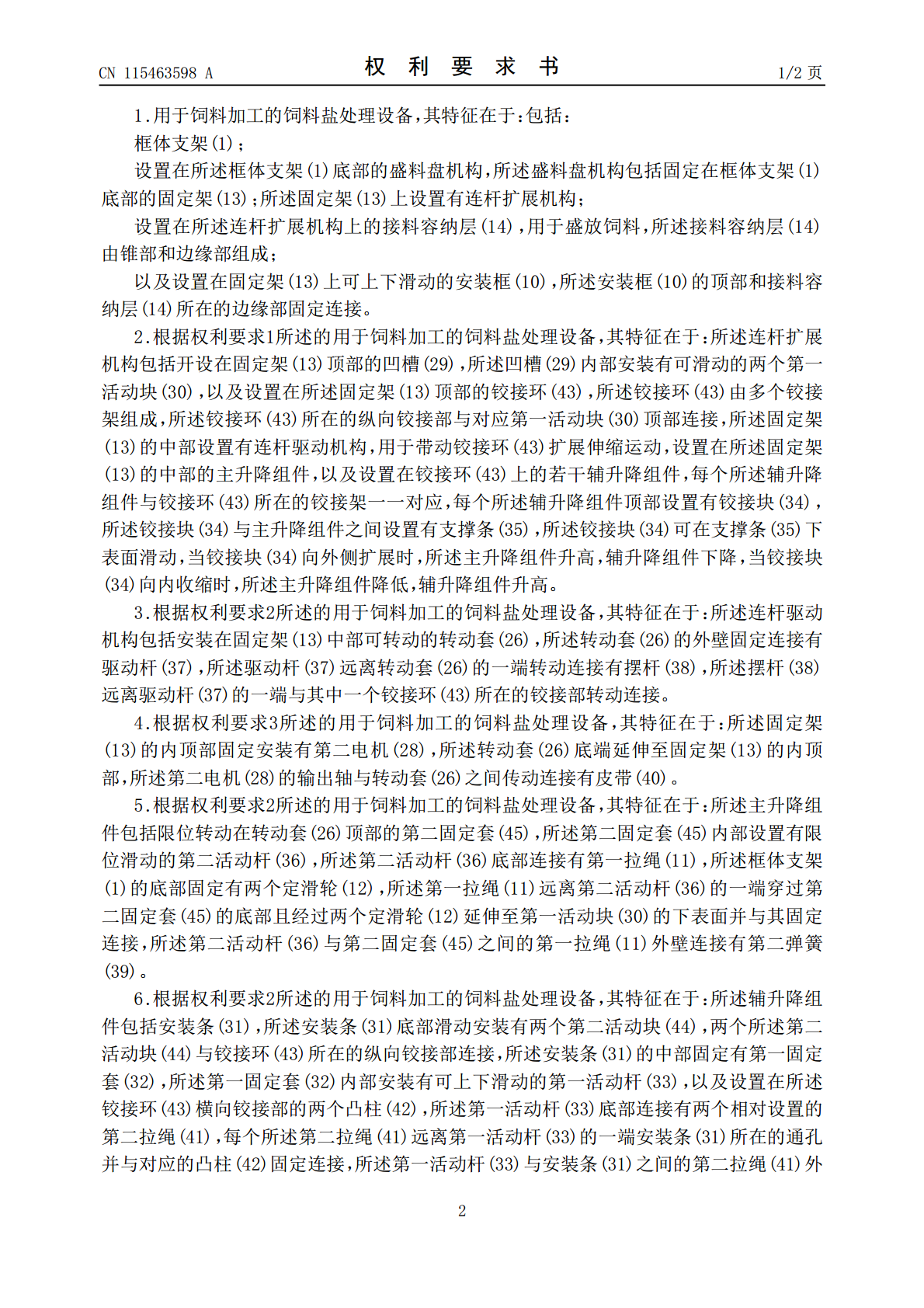

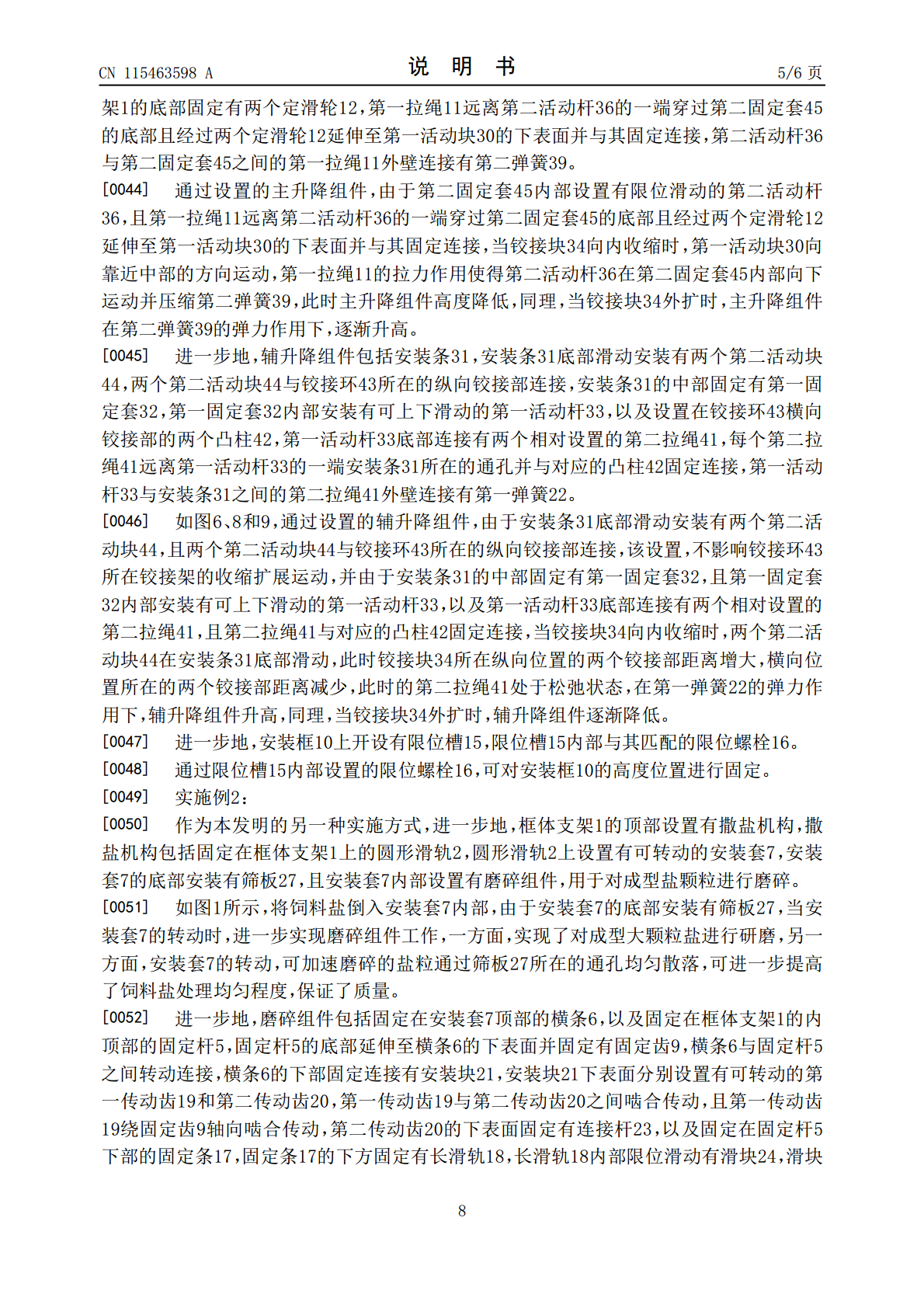

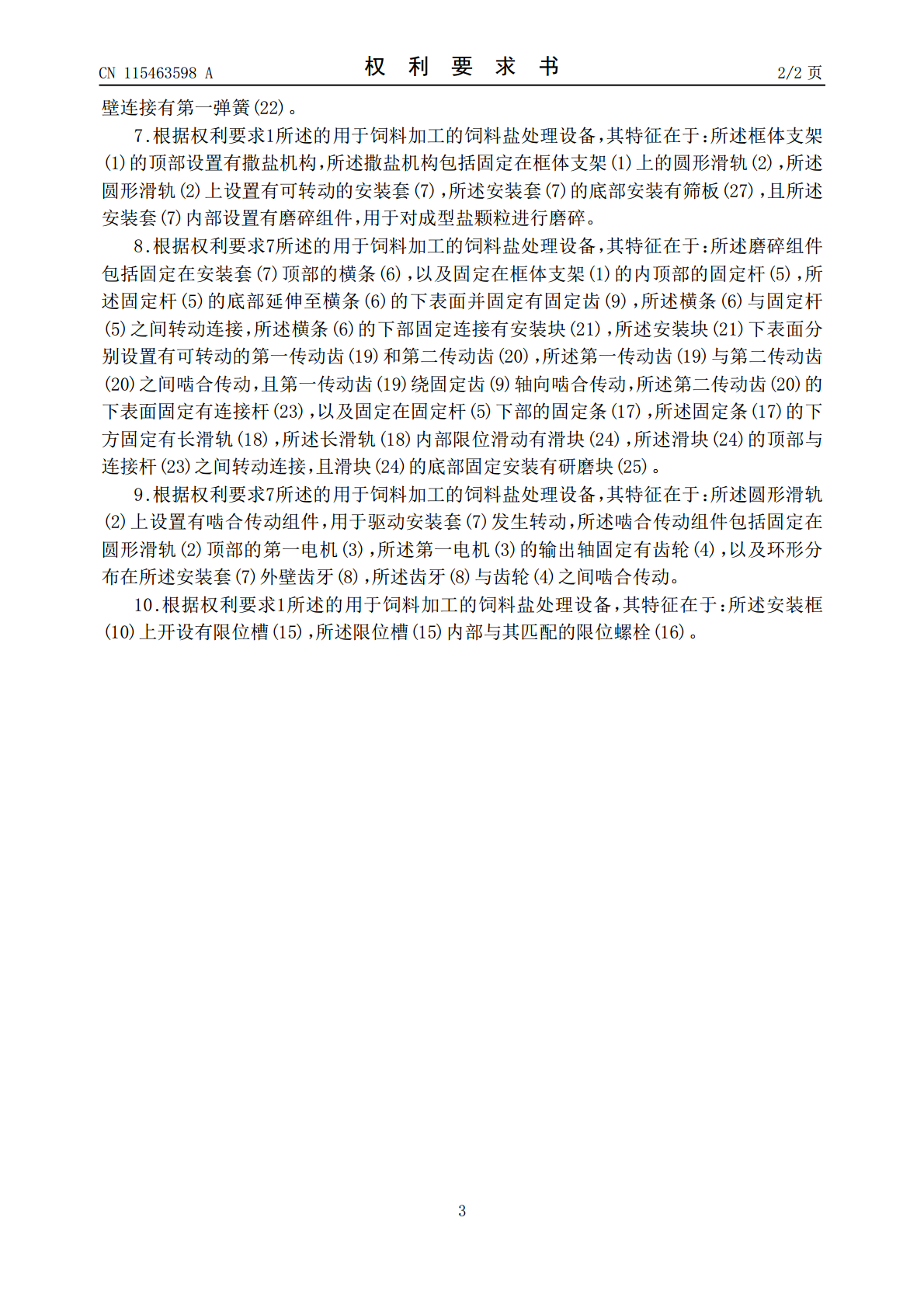

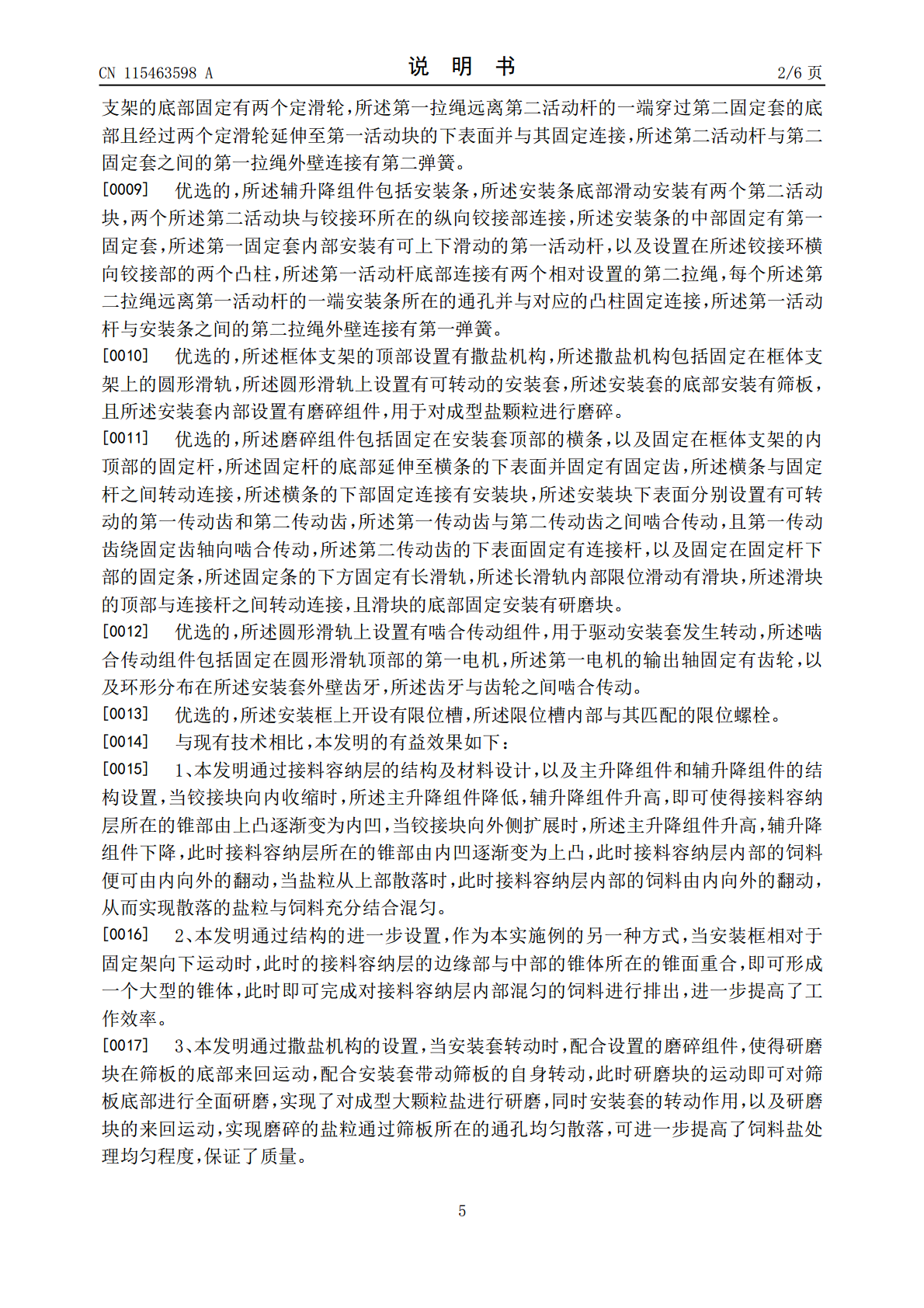

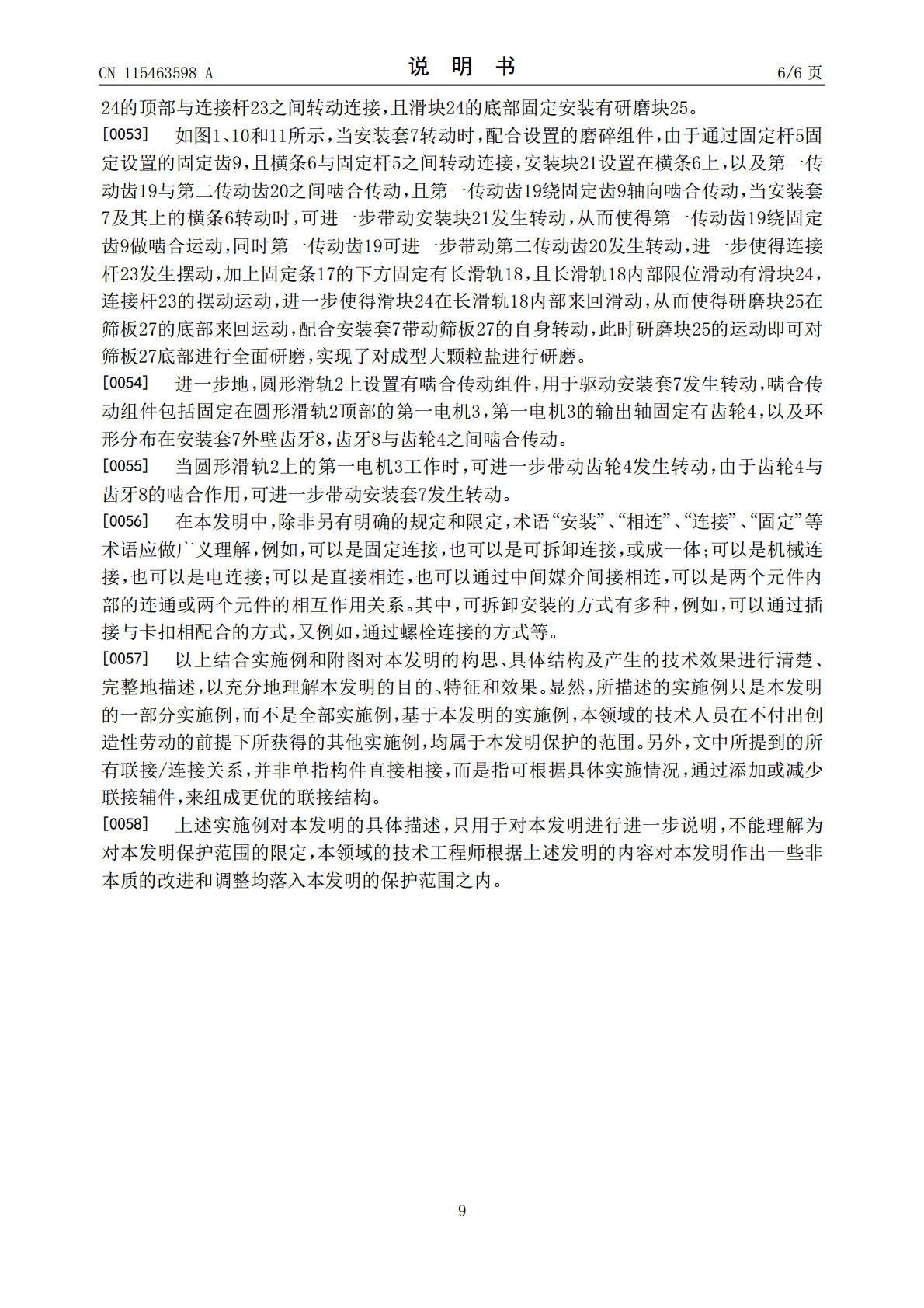

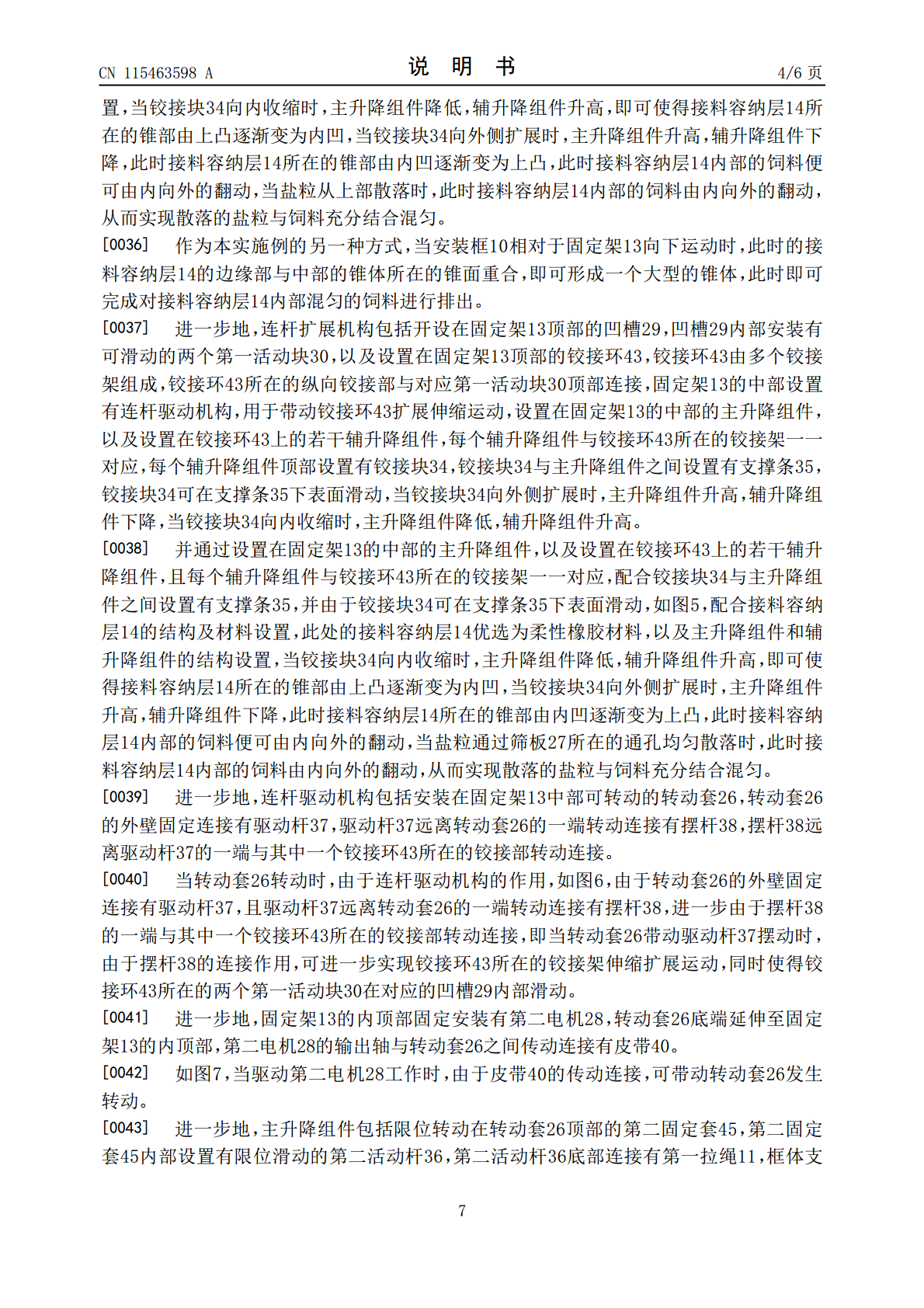

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115463598A(43)申请公布日2022.12.13(21)申请号202210968843.5B01F35/00(2022.01)(22)申请日2022.08.12B01F35/30(2022.01)B01F35/32(2022.01)(71)申请人湖南宝东农牧科技股份有限公司B01F35/33(2022.01)地址422002湖南省邵阳市邵阳经济开发B01F35/40(2022.01)区云水路1号B01F35/42(2022.01)申请人怀化宝东农牧发展有限公司B01F35/50(2022.01)(72)发明人柏金宝王雄王学东岳响亮B01F35/513(2022.01)曾昭英周爱华唐淼B01F35/71(2022.01)(74)专利代理机构长沙三七知识产权代理事务B02C1/00(2006.01)所(普通合伙)43287B02C23/16(2006.01)专利代理师段红玉B01F101/18(2022.01)(51)Int.Cl.B01F33/83(2022.01)B01F23/70(2022.01)B01F31/31(2022.01)权利要求书2页说明书6页附图11页(54)发明名称用于饲料加工的饲料盐处理设备(57)摘要本发明公开了用于饲料加工的饲料盐处理设备，包括：框体支架；设置在所述框体支架底部的盛料盘机构，所述盛料盘机构包括固定在框体支架底部的固定架；所述固定架上设置有连杆扩展机构；设置在所述连杆扩展机构上的接料容纳层，用于盛放饲料，所述接料容纳层由锥部和边缘部组成；以及设置在固定架上可上下滑动的安装框，所述安装框的顶部和接料容纳层所在的边缘部固定连接。本发明通过接料容纳层的结构及材料设计，以及主升降组件和辅升降组件的结构设置，当盐粒从上部散落时，此时接料容纳层内部的饲料由内向外的翻动，从而实现散落的盐粒与饲料充分结合混匀。CN115463598ACN115463598A权利要求书1/2页1.用于饲料加工的饲料盐处理设备，其特征在于：包括：框体支架(1)；设置在所述框体支架(1)底部的盛料盘机构，所述盛料盘机构包括固定在框体支架(1)底部的固定架(13)；所述固定架(13)上设置有连杆扩展机构；设置在所述连杆扩展机构上的接料容纳层(14)，用于盛放饲料，所述接料容纳层(14)由锥部和边缘部组成；以及设置在固定架(13)上可上下滑动的安装框(10)，所述安装框(10)的顶部和接料容纳层(14)所在的边缘部固定连接。2.根据权利要求1所述的用于饲料加工的饲料盐处理设备，其特征在于：所述连杆扩展机构包括开设在固定架(13)顶部的凹槽(29)，所述凹槽(29)内部安装有可滑动的两个第一活动块(30)，以及设置在所述固定架(13)顶部的铰接环(43)，所述铰接环(43)由多个铰接架组成，所述铰接环(43)所在的纵向铰接部与对应第一活动块(30)顶部连接，所述固定架(13)的中部设置有连杆驱动机构，用于带动铰接环(43)扩展伸缩运动，设置在所述固定架(13)的中部的主升降组件，以及设置在铰接环(43)上的若干辅升降组件，每个所述辅升降组件与铰接环(43)所在的铰接架一一对应，每个所述辅升降组件顶部设置有铰接块(34)，所述铰接块(34)与主升降组件之间设置有支撑条(35)，所述铰接块(34)可在支撑条(35)下表面滑动，当铰接块(34)向外侧扩展时，所述主升降组件升高，辅升降组件下降，当铰接块(34)向内收缩时，所述主升降组件降低，辅升降组件升高。3.根据权利要求2所述的用于饲料加工的饲料盐处理设备，其特征在于：所述连杆驱动机构包括安装在固定架(13)中部可转动的转动套(26)，所述转动套(26)的外壁固定连接有驱动杆(37)，所述驱动杆(37)远离转动套(26)的一端转动连接有摆杆(38)，所述摆杆(38)远离驱动杆(37)的一端与其中一个铰接环(43)所在的铰接部转动连接。4.根据权利要求3所述的用于饲料加工的饲料盐处理设备，其特征在于：所述固定架(13)的内顶部固定安装有第二电机(28)，所述转动套(26)底端延伸至固定架(13)的内顶部，所述第二电机(28)的输出轴与转动套(26)之间传动连接有皮带(40)。5.根据权利要求2所述的用于饲料加工的饲料盐处理设备，其特征在于：所述主升降组件包括限位转动在转动套(26)顶部的第二固定套(45)，所述第二固定套(45)内部设置有限位滑动的第二活动杆(36)，所述第二活动杆(36)底部连接有第一拉绳(11)，所述框体支架(1)的底部固定有两个定滑轮(12)，所述第一拉绳(11)远离第二活动杆(36)的一端穿过第二固定套(45)的底部且经过两个定滑轮(12)延伸至第一活动块(30)的下表面并与其固定连接，所述第
