一种家庭种植全自动水肥一体化施肥装置.pdf

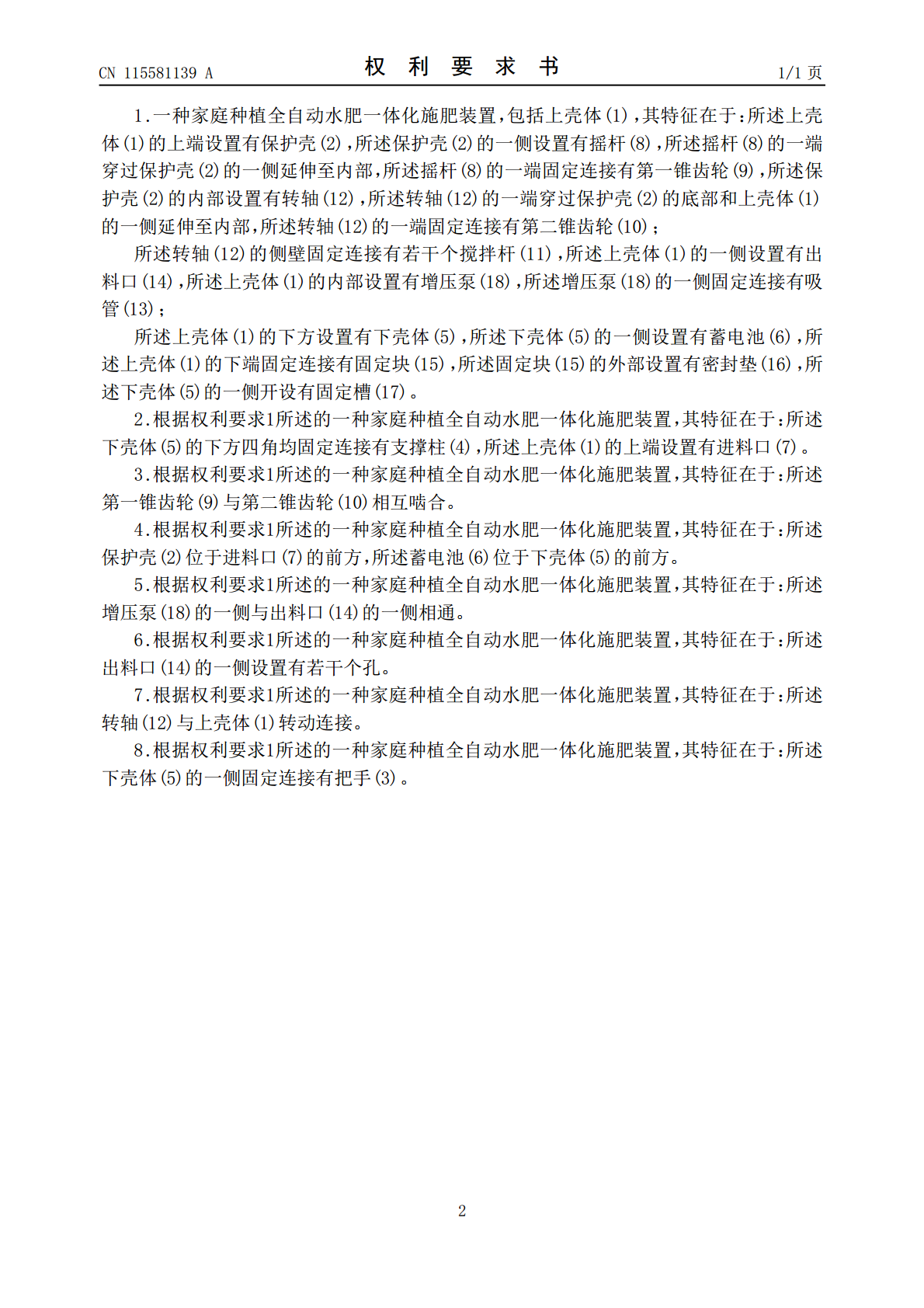

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115581139A(43)申请公布日2023.01.10(21)申请号202110694495.2(22)申请日2021.06.22(71)申请人海南宝秀节水科技股份有限公司地址570311海南省海口市南海大道266号海口国家高新区创业孵化中心5楼A1-281室(72)发明人何秀英员宝会郭忍员小龙(74)专利代理机构西安利泽明知识产权代理有限公司61222专利代理师马海蓉(51)Int.Cl.A01C23/00(2006.01)A01M7/00(2006.01)B01F27/90(2022.01)B01F35/10(2022.01)权利要求书1页说明书3页附图2页(54)发明名称一种家庭种植全自动水肥一体化施肥装置(57)摘要本发明公开了一种家庭种植全自动水肥一体化施肥装置，包括上壳体，所述上壳体的上端设置有保护壳，所述保护壳的一侧设置有摇杆，所述摇杆的一端穿过保护壳的一侧延伸至内部，所述摇杆的一端固定连接有第一锥齿轮，所述保护壳的内部设置有转轴，所述转轴的一端穿过保护壳的底部和上壳体的一侧延伸至内部，所述转轴的一端固定连接有第二锥齿轮。本发明中，通过摇杆和转轴对内部的农药和水进行搅拌，使药物和水充分混合，在喷洒时能够均匀的喷洒在种植上，避免局部喷洒不均匀，通过在壳体中部设置固定块便于将上壳体进行拆卸对装置内部进行清洗，使在角落的药物能够充分的洗净，避免残留影响后续的使用。CN115581139ACN115581139A权利要求书1/1页1.一种家庭种植全自动水肥一体化施肥装置，包括上壳体(1)，其特征在于：所述上壳体(1)的上端设置有保护壳(2)，所述保护壳(2)的一侧设置有摇杆(8)，所述摇杆(8)的一端穿过保护壳(2)的一侧延伸至内部，所述摇杆(8)的一端固定连接有第一锥齿轮(9)，所述保护壳(2)的内部设置有转轴(12)，所述转轴(12)的一端穿过保护壳(2)的底部和上壳体(1)的一侧延伸至内部，所述转轴(12)的一端固定连接有第二锥齿轮(10)；所述转轴(12)的侧壁固定连接有若干个搅拌杆(11)，所述上壳体(1)的一侧设置有出料口(14)，所述上壳体(1)的内部设置有增压泵(18)，所述增压泵(18)的一侧固定连接有吸管(13)；所述上壳体(1)的下方设置有下壳体(5)，所述下壳体(5)的一侧设置有蓄电池(6)，所述上壳体(1)的下端固定连接有固定块(15)，所述固定块(15)的外部设置有密封垫(16)，所述下壳体(5)的一侧开设有固定槽(17)。2.根据权利要求1所述的一种家庭种植全自动水肥一体化施肥装置，其特征在于：所述下壳体(5)的下方四角均固定连接有支撑柱(4)，所述上壳体(1)的上端设置有进料口(7)。3.根据权利要求1所述的一种家庭种植全自动水肥一体化施肥装置，其特征在于：所述第一锥齿轮(9)与第二锥齿轮(10)相互啮合。4.根据权利要求1所述的一种家庭种植全自动水肥一体化施肥装置，其特征在于：所述保护壳(2)位于进料口(7)的前方，所述蓄电池(6)位于下壳体(5)的前方。5.根据权利要求1所述的一种家庭种植全自动水肥一体化施肥装置，其特征在于：所述增压泵(18)的一侧与出料口(14)的一侧相通。6.根据权利要求1所述的一种家庭种植全自动水肥一体化施肥装置，其特征在于：所述出料口(14)的一侧设置有若干个孔。7.根据权利要求1所述的一种家庭种植全自动水肥一体化施肥装置，其特征在于：所述转轴(12)与上壳体(1)转动连接。8.根据权利要求1所述的一种家庭种植全自动水肥一体化施肥装置，其特征在于：所述下壳体(5)的一侧固定连接有把手(3)。2CN115581139A说明书1/3页一种家庭种植全自动水肥一体化施肥装置技术领域[0001]本发明涉及种植施肥技术领域，尤其涉及一种家庭种植全自动水肥一体化施肥装置。背景技术[0002]家庭种植是居家少不了的情调点缀，而种植不仅能为居室带来新鲜空气，还能装扮我们的居室，制造亲切自然的气氛，使我们平心静气，轻松舒适，种植可以种植植物也可以种植蔬菜，不仅可作为室内观赏植物在室内种植养护，也可为家庭种植蔬菜安全、无毒副作用。[0003]申请人在申请本发明时，经过检索，发现中国专利公开了一种“水稻灌溉用全自动水肥一体化精准施肥装置”，其申请号为“202020766848.6”，该专利主要避免堵塞管道和方便快速清理杂质，且便于对混合室进行充分清洗，并且可以进行精准施肥，该专利在对设备内部进行清洗时比较麻烦，容易对内部残留清洗不干净。发明内容[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种家庭种植全自动水肥一体化施肥装置。[0005]为了实现上述目的，本发明采用了如下技术方案：一种家庭种植全自动
