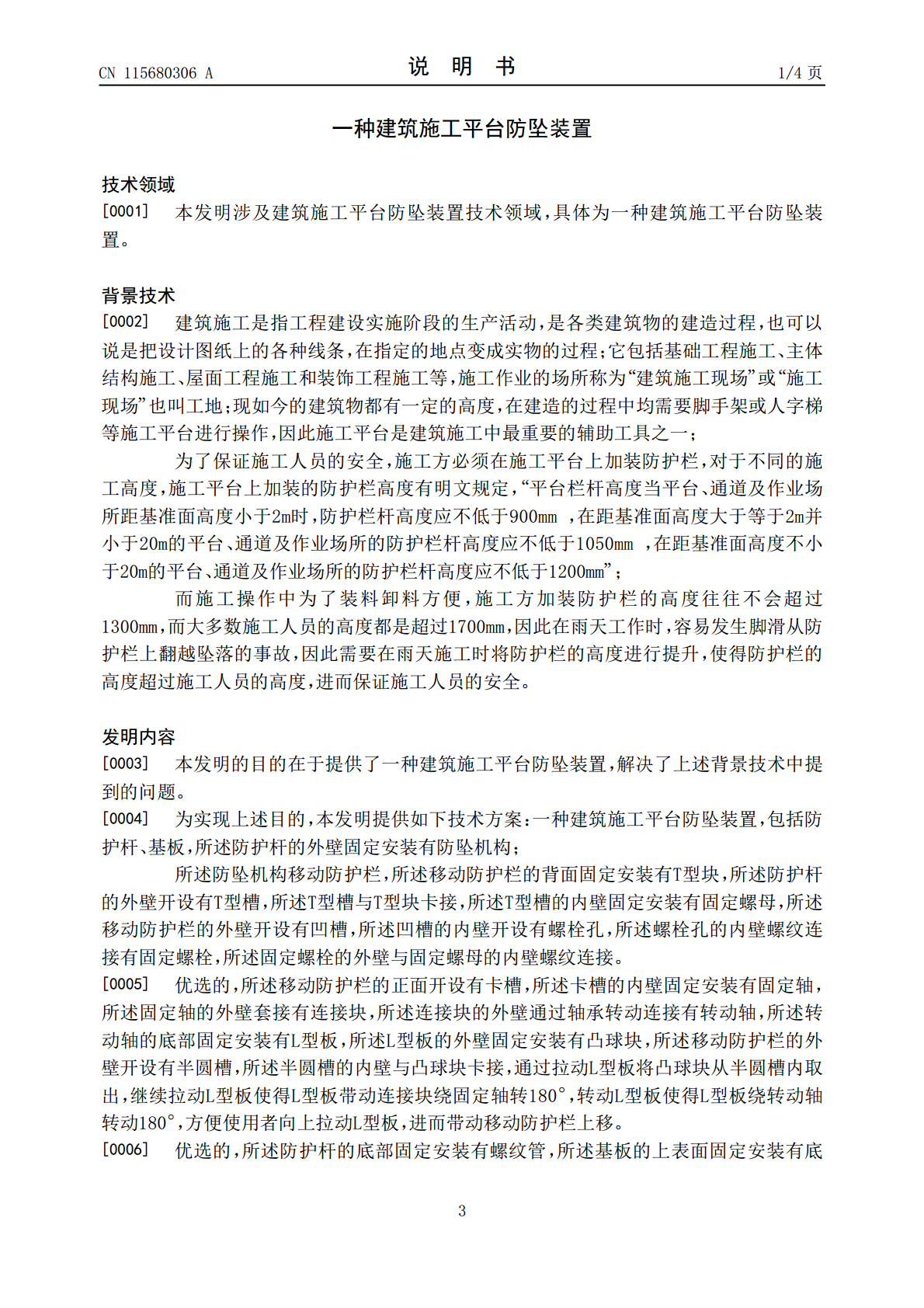

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115680306A(43)申请公布日2023.02.03(21)申请号202211514514.X(22)申请日2022.11.30(71)申请人云南酱香农业科技开发有限公司地址650000云南省昆明市五华区建设路龙鼎财智中心B区地下室25号(72)发明人吴洁敏(74)专利代理机构云南恒于知行知识产权代理有限公司53225专利代理师于镜(51)Int.Cl.E04G21/32(2006.01)E04G5/14(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种建筑施工平台防坠装置(57)摘要本发明涉及建筑施工平台防坠装置技术领域，且公开了一种建筑施工平台防坠装置，包括防护杆、基板，所述防护杆的外壁固定安装有防坠机构；所述防坠机构移动防护栏，所述移动防护栏的背面固定安装有T型块，所述防护杆的外壁开设有T型槽，所述T型槽与T型块卡接，所述T型槽的内壁固定安装有固定螺母，所述移动防护栏的外壁开设有凹槽，所述凹槽的内壁开设有螺栓孔，所述螺栓孔的内壁螺纹连接有固定螺栓，移动防护栏带动T型块沿T型槽上移，当移动防护栏移动到合适位置后，将固定螺栓旋入螺栓孔，继续旋转固定螺栓使得固定螺栓旋入固定螺母内，完成对移动防护栏的固定，使得移动防护栏超过施工人员的高度，避免施工人员从防护网坠落。CN115680306ACN115680306A权利要求书1/1页1.一种建筑施工平台防坠装置，包括防护杆（4）、基板（6），其特征在于：所述防护杆（4）的外壁固定安装有防坠机构（9）；所述防坠机构（9）移动防护栏（901），所述移动防护栏（901）的背面固定安装有T型块（907），所述防护杆（4）的外壁开设有T型槽（905），所述T型槽（905）与T型块（907）卡接，所述T型槽（905）的内壁固定安装有固定螺母（904），所述移动防护栏（901）的外壁开设有凹槽（902），所述凹槽（902）的内壁开设有螺栓孔（906），所述螺栓孔（906）的内壁螺纹连接有固定螺栓（903），所述固定螺栓（903）的外壁与固定螺母（904）的内壁螺纹连接。2.根据权利要求1所述的一种建筑施工平台防坠装置，其特征在于：所述移动防护栏（901）的正面开设有卡槽（16），所述卡槽（16）的内壁固定安装有固定轴（15），所述固定轴（15）的外壁套接有连接块（21），所述连接块（21）的外壁通过轴承转动连接有转动轴（17），所述转动轴（17）的底部固定安装有L型板（18），所述L型板（18）的外壁固定安装有凸球块（19），所述移动防护栏（901）的外壁开设有半圆槽（20），所述半圆槽（20）的内壁与凸球块（19）卡接。3.根据权利要求1所述的一种建筑施工平台防坠装置，其特征在于：所述防护杆（4）的底部固定安装有螺纹管（11），所述基板（6）的上表面固定安装有底座（14），所述底座（14）的外壁螺纹连接有螺纹套（13），所述螺纹套（13）的内壁与螺纹管（11）的外壁螺纹连接，所述螺纹套（13）的外壁开设有插销孔（12），所述插销孔（12）贯穿螺纹管（11），所述插销孔（12）的内壁卡接有插销（22）。4.根据权利要求1所述的一种建筑施工平台防坠装置，其特征在于：所述防护杆（4）的外壁通过螺栓固定安装有防护网（5），所述防护杆（4）有16根，每两根所述防护杆（4）对应一张防护网（5）。5.根据权利要求1所述的一种建筑施工平台防坠装置，其特征在于：所述基板（6）的底部固定安装有支撑架（7），所述基板（6）的底部设置有工作桩（10），所述工作桩（10）的外壁固定安装有连接架（8），所述连接架（8）通过支撑杆与支撑架（7）固定连接。6.根据权利要求5所述的一种建筑施工平台防坠装置，其特征在于：所述工作桩（10）的外部固定安装有行走台（1），所述行走台（1）的内部固定安装有梯子（3），所述行走台（1）的四周外壁固定安装钢丝网（2），所述梯子（3）的顶部与基板（6）的上表面水平。7.根据权利要求1所述的一种建筑施工平台防坠装置，其特征在于：所述固定螺栓（903）的背向固定螺母（904）的一端与凹槽（902）的外壁水平，所述固定螺母（904）有四个，每两个所述固定螺母（904）为一组，且两组所述固定螺母（904）分别位于T型槽（905）的底部与顶部。8.根据权利要求2所述的一种建筑施工平台防坠装置，其特征在于：所述L型板（18）的外壁与卡槽（16）的外壁水平，所述半圆槽（20）的内壁固定安装有橡胶垫。2CN115680306A说明书1/4页一种建筑施工平台防坠装置技术领域[0001]本发明涉及建筑施工平台防坠装置技术领域，具体为一种建筑施工平台防坠装置。背景技术[0002]建筑施工是指工程建设实施阶段的生产活动，是各类
