一种具有防纤维干扰功能的农业用粪便制碳装置.pdf

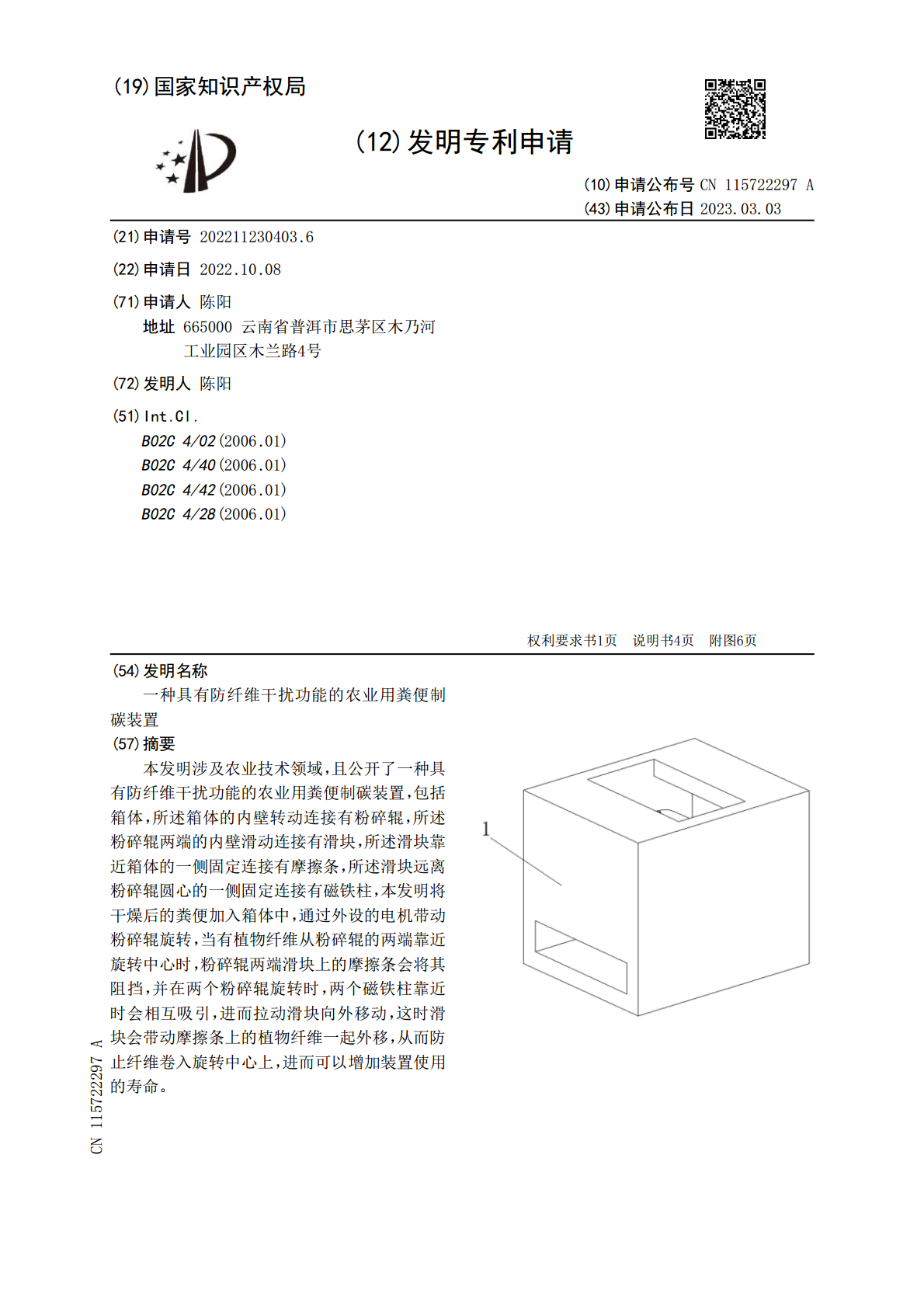

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115722297A(43)申请公布日2023.03.03(21)申请号202211230403.6(22)申请日2022.10.08(71)申请人陈阳地址665000云南省普洱市思茅区木乃河工业园区木兰路4号(72)发明人陈阳(51)Int.Cl.B02C4/02(2006.01)B02C4/40(2006.01)B02C4/42(2006.01)B02C4/28(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种具有防纤维干扰功能的农业用粪便制碳装置(57)摘要本发明涉及农业技术领域，且公开了一种具有防纤维干扰功能的农业用粪便制碳装置，包括箱体，所述箱体的内壁转动连接有粉碎辊，所述粉碎辊两端的内壁滑动连接有滑块，所述滑块靠近箱体的一侧固定连接有摩擦条，所述滑块远离粉碎辊圆心的一侧固定连接有磁铁柱，本发明将干燥后的粪便加入箱体中，通过外设的电机带动粉碎辊旋转，当有植物纤维从粉碎辊的两端靠近旋转中心时，粉碎辊两端滑块上的摩擦条会将其阻挡，并在两个粉碎辊旋转时，两个磁铁柱靠近时会相互吸引，进而拉动滑块向外移动，这时滑块会带动摩擦条上的植物纤维一起外移，从而防止纤维卷入旋转中心上，进而可以增加装置使用的寿命。CN115722297ACN115722297A权利要求书1/1页1.一种具有防纤维干扰功能的农业用粪便制碳装置，包括箱体(1)，其特征在于：所述箱体(1)的内壁转动连接有粉碎辊(2)，所述粉碎辊(2)两端的内壁滑动连接有滑块(21)，所述滑块(21)靠近箱体(1)的一侧固定连接有摩擦条(22)，所述滑块(21)远离粉碎辊(2)圆心的一侧固定连接有磁铁柱(23)，所述箱体(1)内部的底壁固定连接有斜块(3)。2.根据权利要求1所述的一种具有防纤维干扰功能的农业用粪便制碳装置，其特征在于：所述箱体(1)的内壁与摩擦条(22)的表面相互接触，所述磁铁柱(23)的表面与粉碎辊(2)的内壁滑动连接，所述磁铁柱(23)的表面套接有弹簧，所述弹簧的两端分别与粉碎辊(2)的内壁和滑块(21)的表面相互接触。3.根据权利要求2所述的一种具有防纤维干扰功能的农业用粪便制碳装置，其特征在于：所述斜块(3)的内壁设置有滑动出料装置(4)，所述滑动出料装置(4)包括有滑板(41)，所述滑板(41)的上表面固定连接有推块(42)，所述箱体(1)的内壁转动连接有转轴(43)，所述转轴(43)的表面固定连接有叶轮(44)。4.根据权利要求3所述的一种具有防纤维干扰功能的农业用粪便制碳装置，其特征在于：所述滑板(41)的下表面通过弹性件与斜块(3)的内壁滑动连接，所述叶轮(44)的表面与斜块(3)的内壁相互接触。5.根据权利要求4所述的一种具有防纤维干扰功能的农业用粪便制碳装置，其特征在于：所述斜块(3)的内壁设置有接触下落装置(5)，所述接触下落装置(5)包括有支撑块(51)，所述支撑块(51)的内壁滑动连接有移动板(52)，所述移动板(52)的表面分别固定连接有两个推板(53)，所述移动板(52)的顶部固定连接有弹性片(54)，所述弹性片(54)的表面固定连接有若干个挡片(55)。6.根据权利要求5所述的一种具有防纤维干扰功能的农业用粪便制碳装置，其特征在于：所述移动板(52)的表面与斜块(3)的内壁滑动连接，所述支撑块(51)的底部与斜块(3)内部的底壁固定连接。7.根据权利要求6所述的一种具有防纤维干扰功能的农业用粪便制碳装置，其特征在于：所述箱体(1)的内壁设置有聚拢剔除装置(6)，所述聚拢剔除装置(6)包括有螺旋杆(61)，所述螺旋杆(61)的表面活动连接有两个移动块(62)，所述移动块(62)的表面固定连接有弹性杆(63)，两个所述移动块(62)之间固定连接有折叠管(64)，所述移动块(62)的内壁滑动连接有限位杆(65)。8.根据权利要求7所述的一种具有防纤维干扰功能的农业用粪便制碳装置，其特征在于：所述折叠管(64)套接在螺旋杆(61)的表面，所述螺旋杆(61)的表面开设有两个交叉式螺旋槽，所述移动块(62)的内壁固定连接有卡块，所述卡块位于交叉式螺旋槽中，所述螺旋杆(61)的两端与箱体(1)的内壁转动连接，所述限位杆(65)的两端与箱体(1)的内壁固定连接。2CN115722297A说明书1/4页一种具有防纤维干扰功能的农业用粪便制碳装置技术领域[0001]本发明涉及农业技术领域，具体为一种具有防纤维干扰功能的农业用粪便制碳装置。背景技术[0002]农业，是利用动植物的生长发育规律，通过人工培育来获得产品的产业，在养殖奶牛时，牛会制造粪便，其粪便可以进行收集来制作碳、有机肥、发酵制沼气等。[0003]在粉碎辊对干燥后的牛粪进行粉碎时，由于粪便中富含大量的植物
