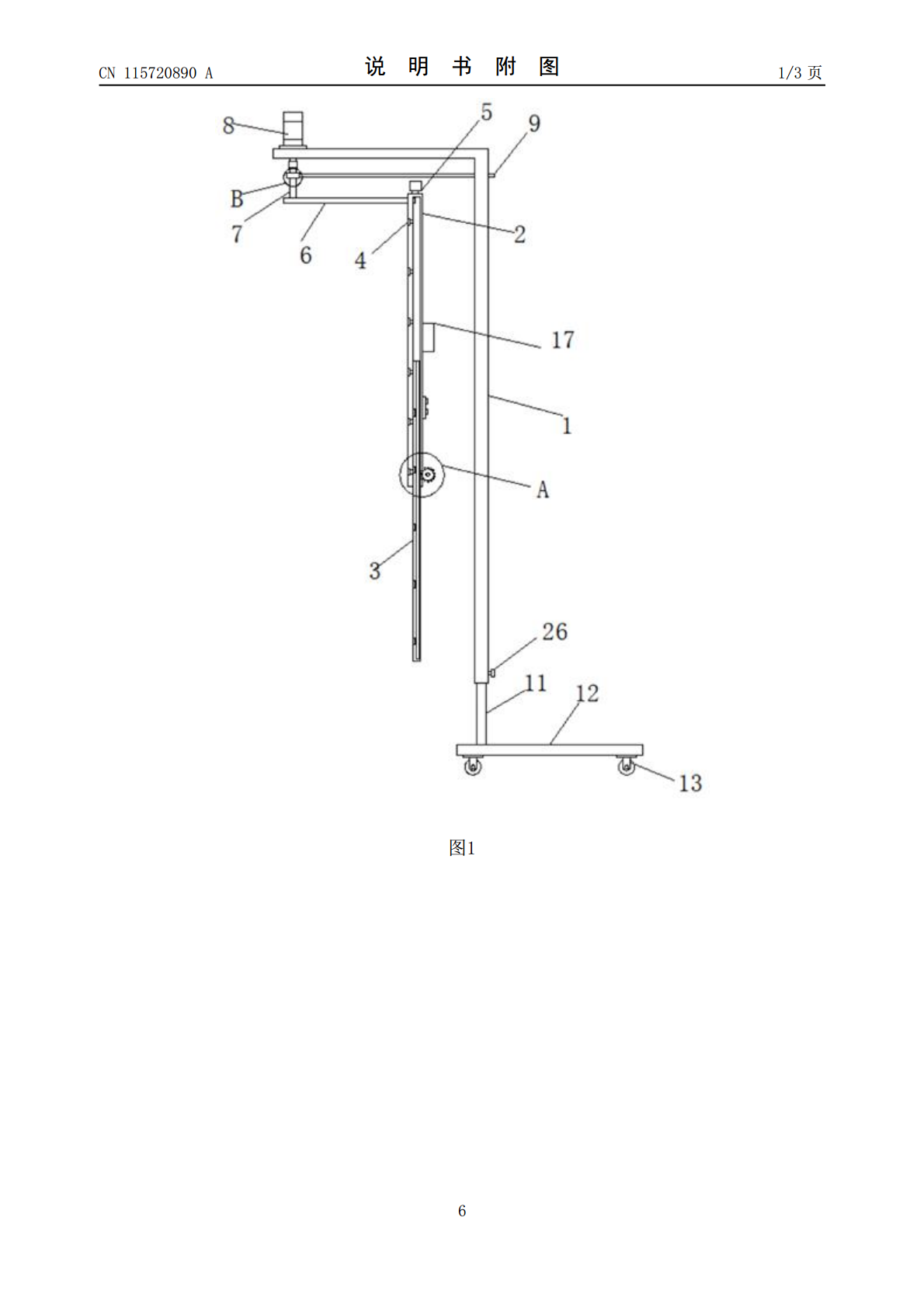

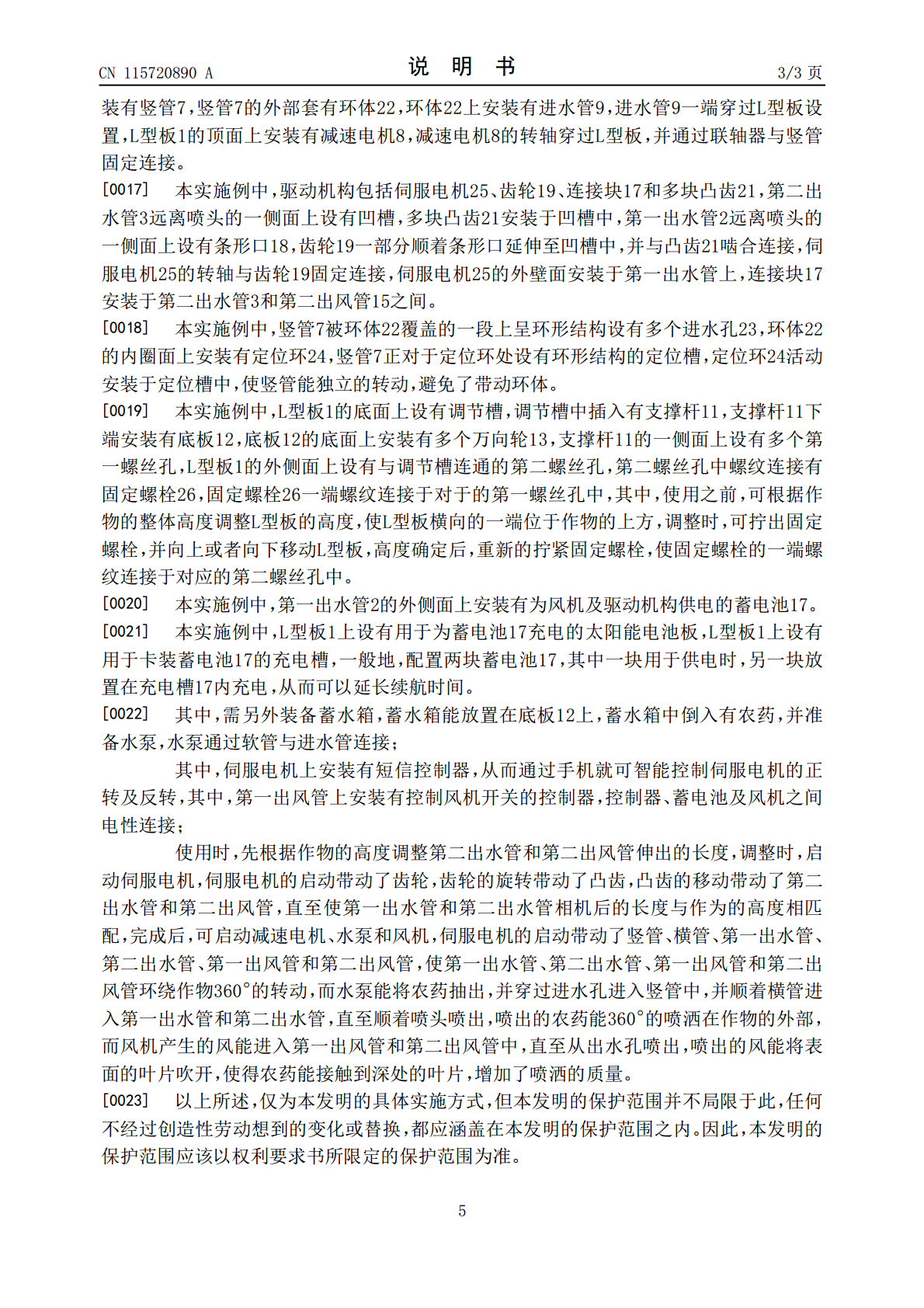

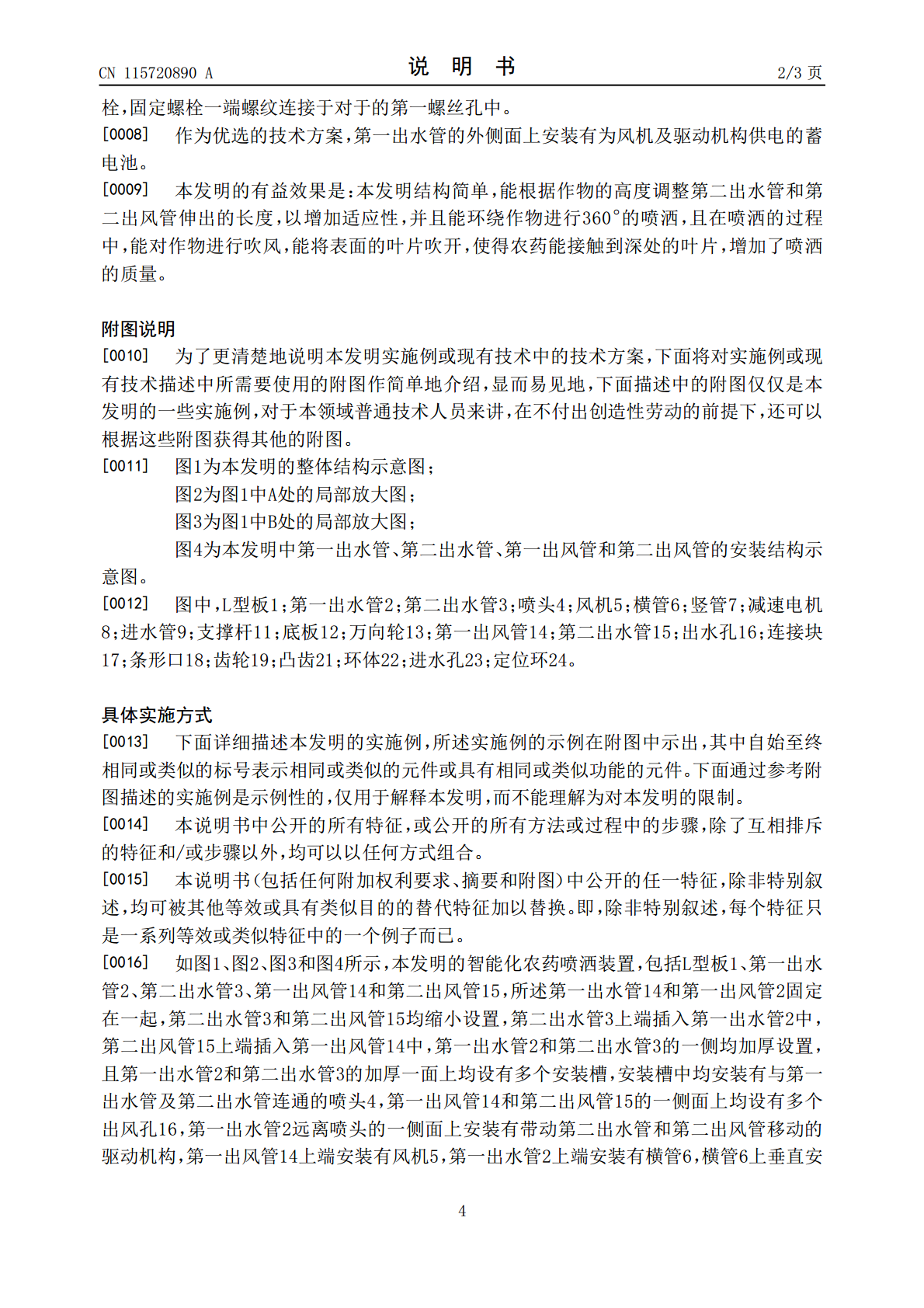

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115720890A(43)申请公布日2023.03.03(21)申请号202310001148.6(22)申请日2023.01.03(71)申请人吉林农业科技学院地址132001吉林省吉林市经济技术开发区翰林路77号(72)发明人李宛泽(74)专利代理机构西安合创非凡知识产权代理事务所(普通合伙)61248专利代理师杨蕾(51)Int.Cl.A01M7/00(2006.01)A01G13/00(2018.01)B05B15/628(2006.01)B05B13/04(2006.01)B05B1/20(2006.01)权利要求书1页说明书3页附图3页(54)发明名称智能化农药喷洒装置(57)摘要本发明涉及农业用具技术领域，具体涉及智能化农药喷洒装置，包括L型板、第一出水管、第二出水管、第一出风管和第二出风管，所述第二出水管上端插入第一出水管中，第二出风管上端插入第一出风管中，第一出水管和第二出水管的加厚一面上均设有多个喷头，第一出风管和第二出风管的一侧面上均设有多个出风孔，第一出风管上端安装有风机，第一出水管上端安装有横管，横管上垂直安装有竖管，竖管的外部套有环体，环体上安装有进水管。本发明结构简单，能根据作物的高度调整第二出水管和第二出风管伸出的长度，且能环绕作物进行360°的喷洒，且在喷洒的过程中，能对作物进行吹风，能将表面的叶片吹开，使得农药能接触到深处的叶片，增加了喷洒的质量。CN115720890ACN115720890A权利要求书1/1页1.智能化农药喷洒装置，其特征在于：包括L型板（1）、第一出水管（2）、第二出水管（3）、第一出风管（14）和第二出风管（15），所述第一出水管（14）和第一出风管（2）固定在一起，第二出水管（3）和第二出风管（15）均缩小设置，第二出水管（3）上端插入第一出水管（2）中，第二出风管（15）上端插入第一出风管（14）中，第一出水管（2）和第二出水管（3）的一侧均加厚设置，且第一出水管（2）和第二出水管（3）的加厚一面上均设有多个安装槽，安装槽中均安装有与第一出水管及第二出水管连通的喷头（4），第一出风管（14）和第二出风管（15）的一侧面上均设有多个出风孔（16），第一出水管（2）远离喷头的一侧面上安装有带动第二出水管和第二出风管移动的驱动机构，第一出风管（14）上端安装有风机（5），第一出水管（2）上端安装有横管（6），横管（6）上垂直安装有竖管（7），竖管（7）的外部套有环体（22），环体（22）上安装有进水管（9），进水管（9）一端穿过L型板设置，L型板（1）的顶面上安装有减速电机（8），减速电机（8）的转轴穿过L型板，并通过联轴器与竖管固定连接。2.根据权利要求1所述的智能化农药喷洒装置，其特征在于：驱动机构包括伺服电机（25）、齿轮（19）、连接块（17）和多块凸齿（21），第二出水管（3）远离喷头的一侧面上设有凹槽，多块凸齿（21）安装于凹槽中，第一出水管（2）远离喷头的一侧面上设有条形口（18），齿轮（19）一部分顺着条形口延伸至凹槽中，并与凸齿（21）啮合连接，伺服电机（25）的转轴与齿轮（19）固定连接，伺服电机（25）的外壁面安装于第一出水管上，连接块（17）安装于第二出水管（3）和第二出风管（15）之间。3.根据权利要求1所述的智能化农药喷洒装置，其特征在于：竖管（7）被环体（22）覆盖的一段上呈环形结构设有多个进水孔（23），环体（22）的内圈面上安装有定位环（24），竖管（7）正对于定位环处设有环形结构的定位槽，定位环（24）活动安装于定位槽中。4.根据权利要求1所述的智能化农药喷洒装置，其特征在于：L型板（1）的底面上设有调节槽，调节槽中插入有支撑杆（11），支撑杆（11）下端安装有底板（12），底板（12）的底面上安装有多个万向轮（13），支撑杆（11）的一侧面上设有多个第一螺丝孔，L型板（1）的外侧面上设有与调节槽连通的第二螺丝孔，第二螺丝孔中螺纹连接有固定螺栓（26），固定螺栓（26）一端螺纹连接于对于的第一螺丝孔中。5.根据权利要求1所述的智能化农药喷洒装置，其特征在于：第一出水管（2）的外侧面上安装有为风机及驱动机构供电的蓄电池（17）。6.根据权利要求1所述的智能化农药喷洒装置，其特征在于：L型板（1）上设有用于为蓄电池（17）充电的太阳能电池板，L型板（1）上设有用于卡装蓄电池（17）的充电槽。2CN115720890A说明书1/3页智能化农药喷洒装置技术领域[0001]本发明涉及农业用具技术领域，具体涉及智能化农药喷洒装置。背景技术[0002]农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初加工和处理过程中所使用的各种机械，农业机械包括农用动力机械、农田建设机械、
