一种农用生态沼气池.pdf

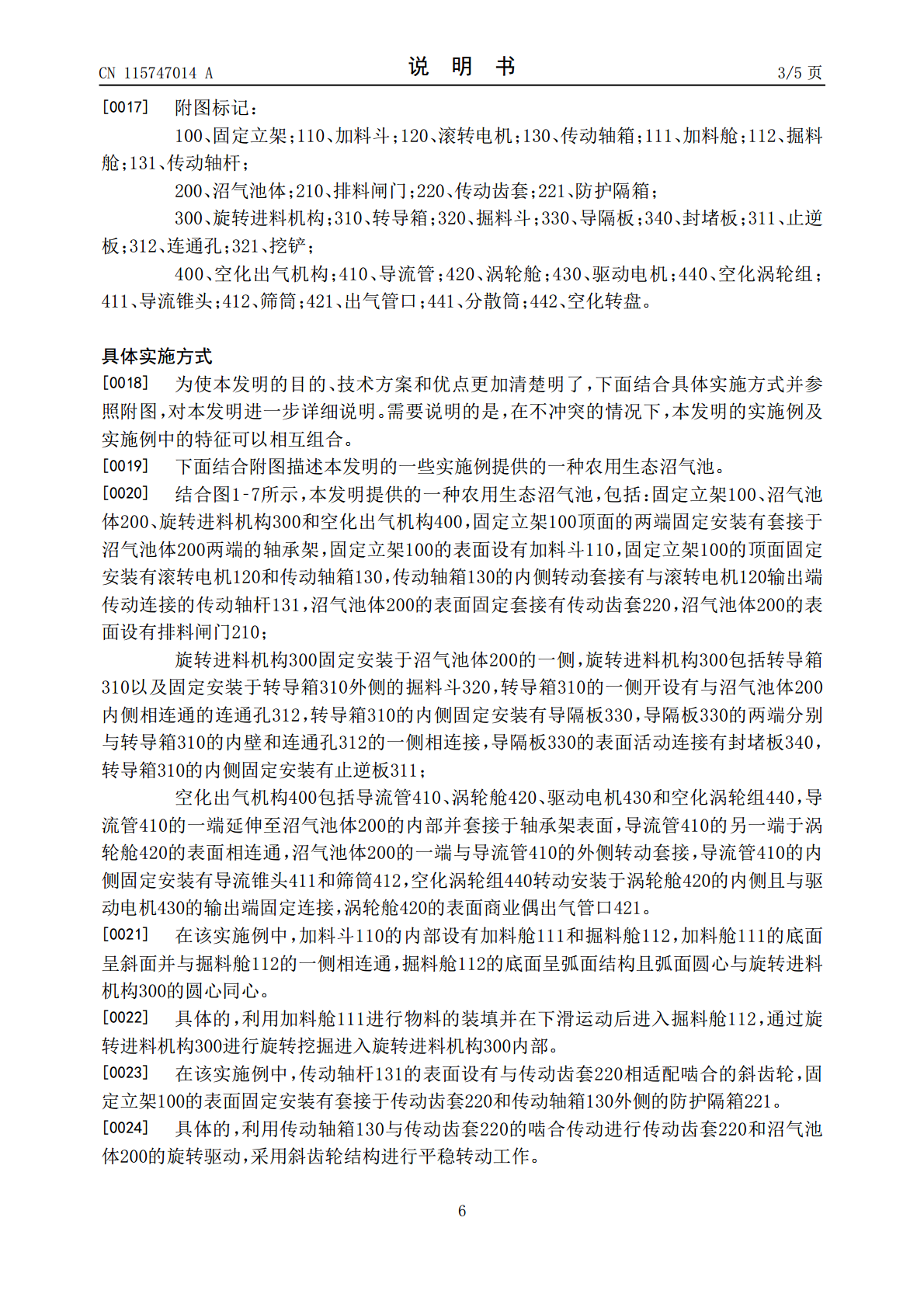

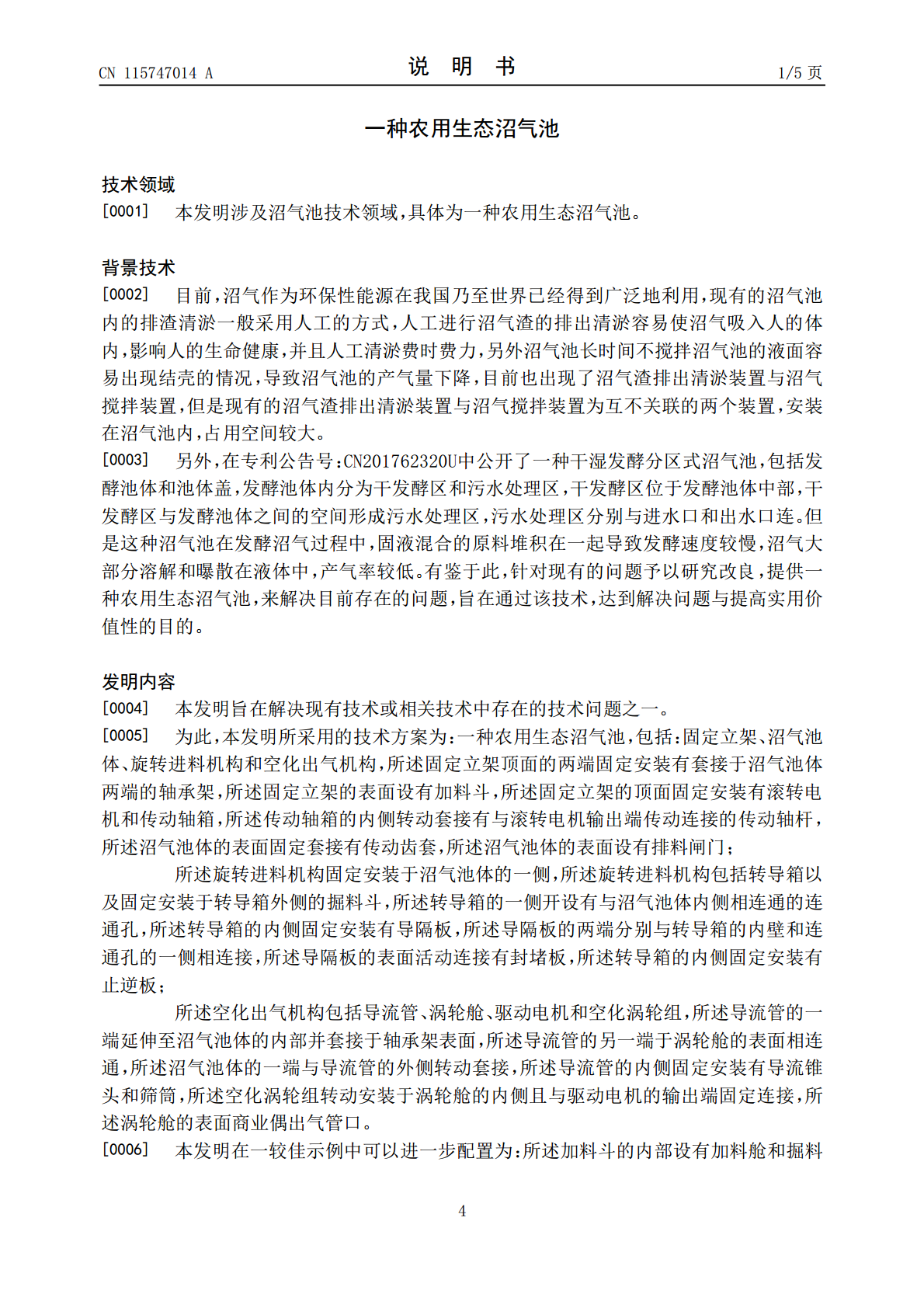

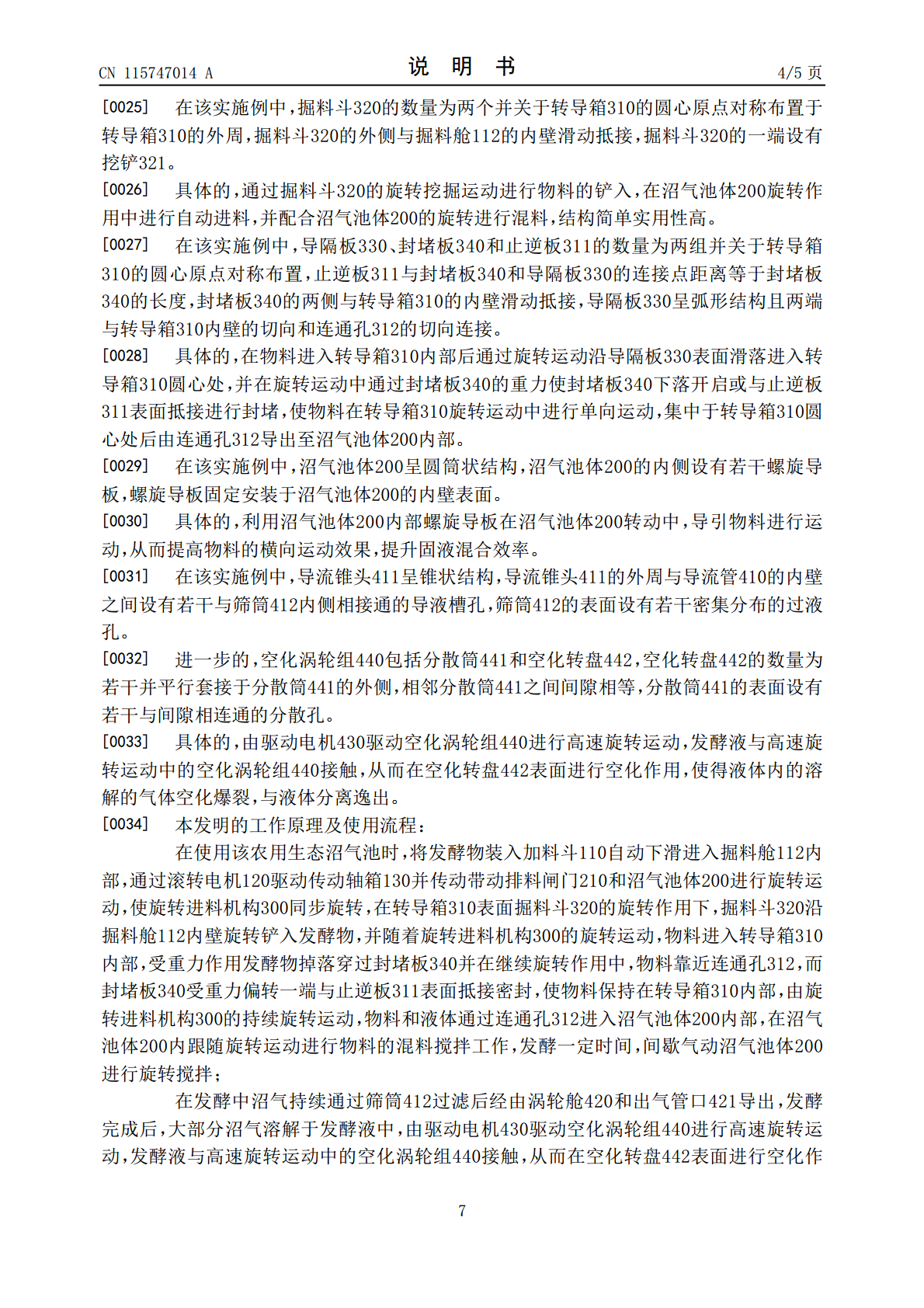

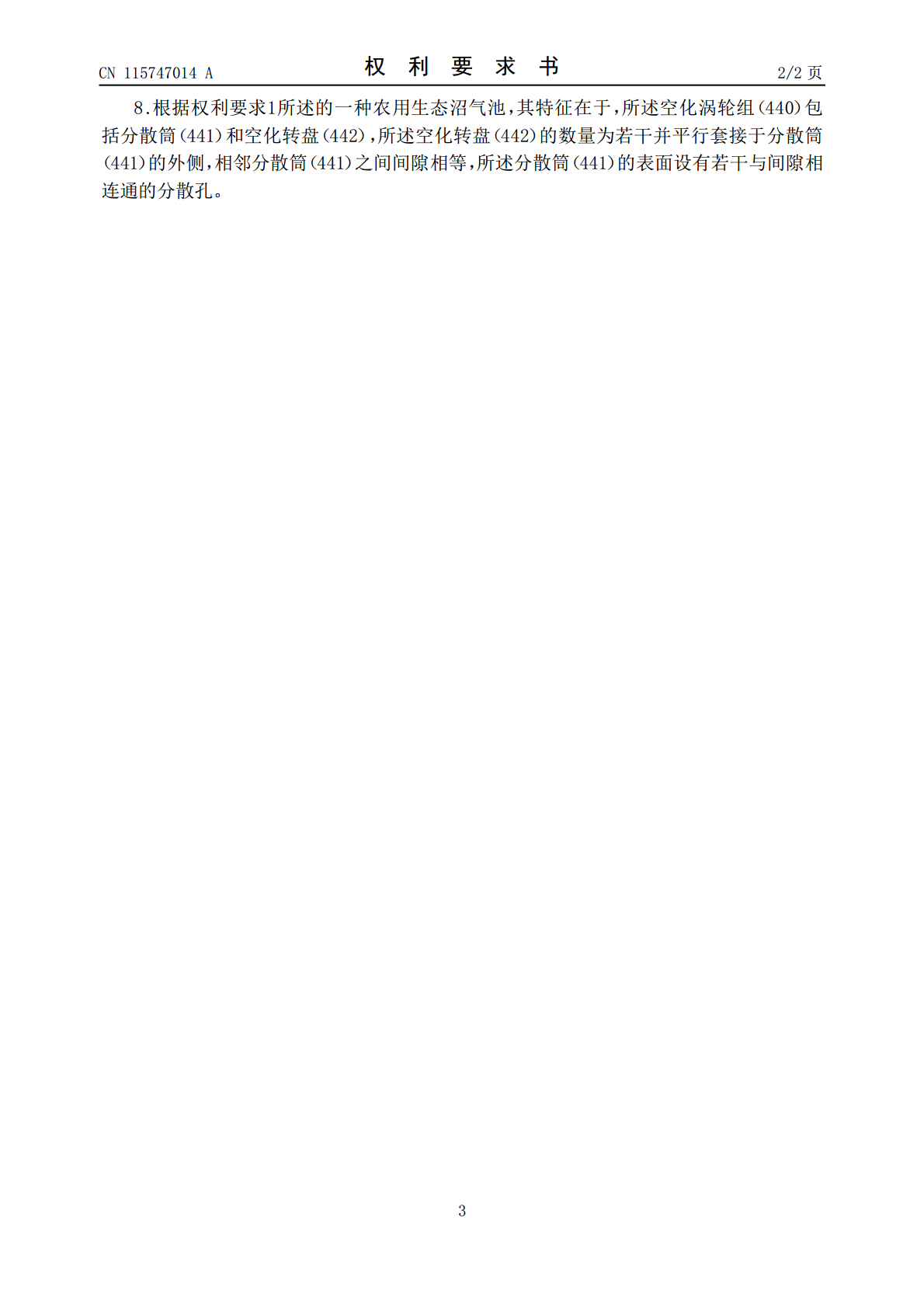

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115747014A(43)申请公布日2023.03.07(21)申请号202211452860.X(22)申请日2022.11.21(71)申请人徐心蕊地址213200江苏省常州市金坛区经济开发区华苑二村2区29幢501室(72)发明人徐心蕊(74)专利代理机构常州恒玖智联知识产权代理事务所(普通合伙)32691专利代理师吕波(51)Int.Cl.C12M1/107(2006.01)C12M1/12(2006.01)C12M1/02(2006.01)C12M1/00(2006.01)C12M1/36(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种农用生态沼气池(57)摘要本发明公开了一种农用生态沼气池，包括：固定立架、沼气池体、旋转进料机构和空化出气机构，固定立架顶面的两端固定安装有套接于沼气池体两端的轴承架，固定立架的表面设有加料斗，固定立架的顶面固定安装有滚转电机和传动轴箱，传动轴箱的内侧转动套接有与滚转电机输出端传动连接的传动轴杆，沼气池体的表面固定套接有传动齿套。本发明中，通过设置卧式沼气发生室结构，利用沼气池体进行发酵物的装填，并在滚转电机和传动轴箱的传动下进行沼气池体的旋转运动，使内部物料在沼气池体的旋转运动中扬起下落，从而搅动内部发酵物进行充分固液混合，以及避免物质沉底结壳，并在表面开设排料闸门便于沼气渣排出，结构简单使用方便。CN115747014ACN115747014A权利要求书1/2页1.一种农用生态沼气池，其特征在于，包括：固定立架（100）、沼气池体（200）、旋转进料机构（300）和空化出气机构（400），所述固定立架（100）顶面的两端固定安装有套接于沼气池体（200）两端的轴承架，所述固定立架（100）的表面设有加料斗（110），所述固定立架（100）的顶面固定安装有滚转电机（120）和传动轴箱（130），所述传动轴箱（130）的内侧转动套接有与滚转电机（120）输出端传动连接的传动轴杆（131），所述沼气池体（200）的表面固定套接有传动齿套（220），所述沼气池体（200）的表面设有排料闸门（210）；所述旋转进料机构（300）固定安装于沼气池体（200）的一侧，所述旋转进料机构（300）包括转导箱（310）以及固定安装于转导箱（310）外侧的掘料斗（320），所述转导箱（310）的一侧开设有与沼气池体（200）内侧相连通的连通孔（312），所述转导箱（310）的内侧固定安装有导隔板（330），所述导隔板（330）的两端分别与转导箱（310）的内壁和连通孔（312）的一侧相连接，所述导隔板（330）的表面活动连接有封堵板（340），所述转导箱（310）的内侧固定安装有止逆板（311）；所述空化出气机构（400）包括导流管（410）、涡轮舱（420）、驱动电机（430）和空化涡轮组（440），所述导流管（410）的一端延伸至沼气池体（200）的内部并套接于轴承架表面，所述导流管（410）的另一端于涡轮舱（420）的表面相连通，所述沼气池体（200）的一端与导流管（410）的外侧转动套接，所述导流管（410）的内侧固定安装有导流锥头（411）和筛筒（412），所述空化涡轮组（440）转动安装于涡轮舱（420）的内侧且与驱动电机（430）的输出端固定连接，所述涡轮舱（420）的表面商业偶出气管口（421）。2.根据权利要求1所述的一种农用生态沼气池，其特征在于，所述加料斗（110）的内部设有加料舱（111）和掘料舱（112），所述加料舱（111）的底面呈斜面并与掘料舱（112）的一侧相连通，所述掘料舱（112）的底面呈弧面结构且弧面圆心与旋转进料机构（300）的圆心同心。3.根据权利要求1所述的一种农用生态沼气池，其特征在于，所述传动轴杆（131）的表面设有与传动齿套（220）相适配啮合的斜齿轮，所述固定立架（100）的表面固定安装有套接于传动齿套（220）和传动轴箱（130）外侧的防护隔箱（221）。4.根据权利要求1所述的一种农用生态沼气池，其特征在于，所述掘料斗（320）的数量为两个并关于转导箱（310）的圆心原点对称布置于转导箱（310）的外周，所述掘料斗（320）的外侧与掘料舱（112）的内壁滑动抵接，所述掘料斗（320）的一端设有挖铲（321）。5.根据权利要求1所述的一种农用生态沼气池，其特征在于，所述导隔板（330）、封堵板（340）和止逆板（311）的数量为两组并关于转导箱（310）的圆心原点对称布置，所述止逆板（311）与封堵板（340）和导隔板（330）的连接点距离等于封堵板（340）的长度，所述封堵板（340）的两侧与转导箱（310）的内壁滑动抵接，所述导隔板（330）呈弧形结构且两端与
