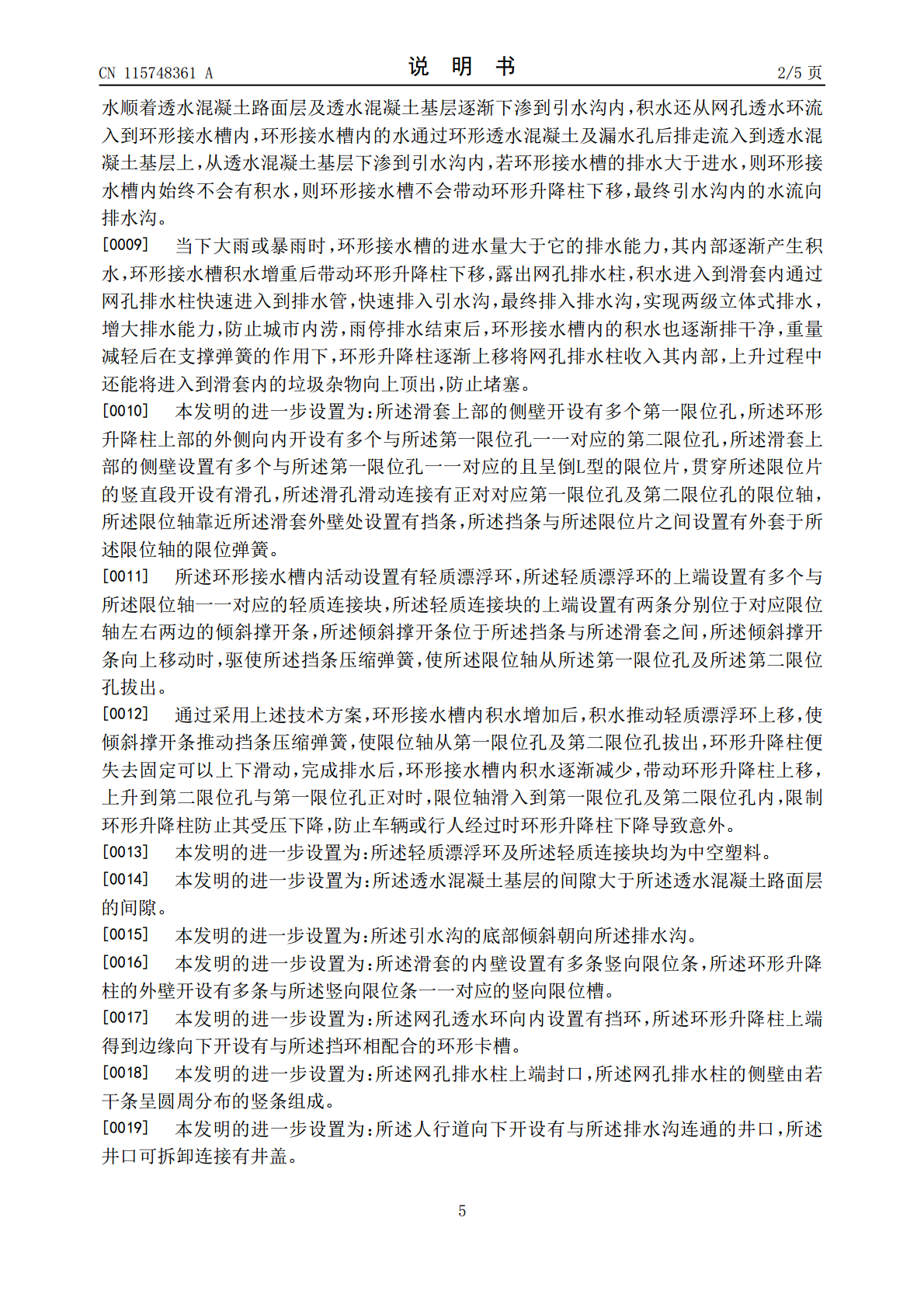

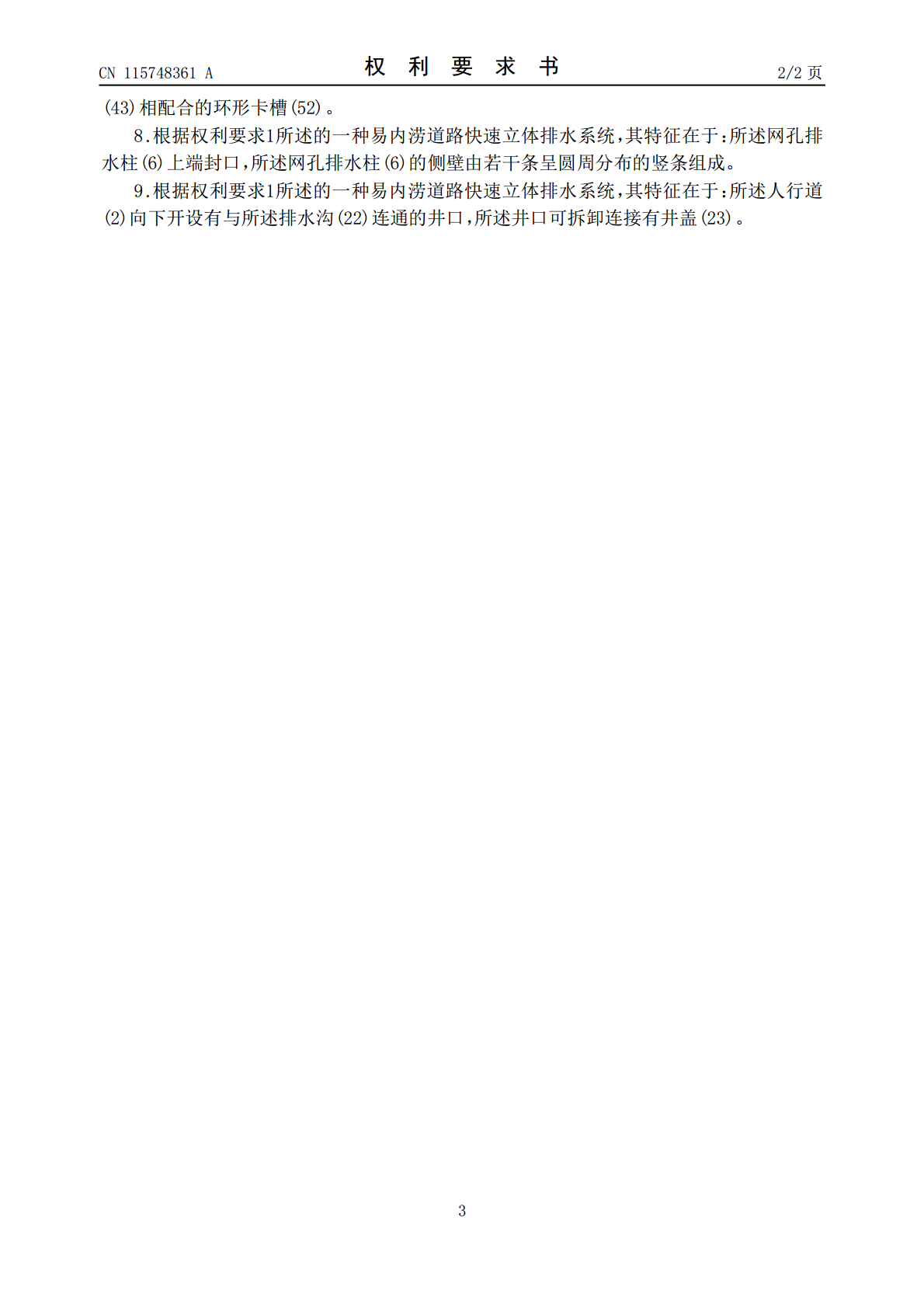

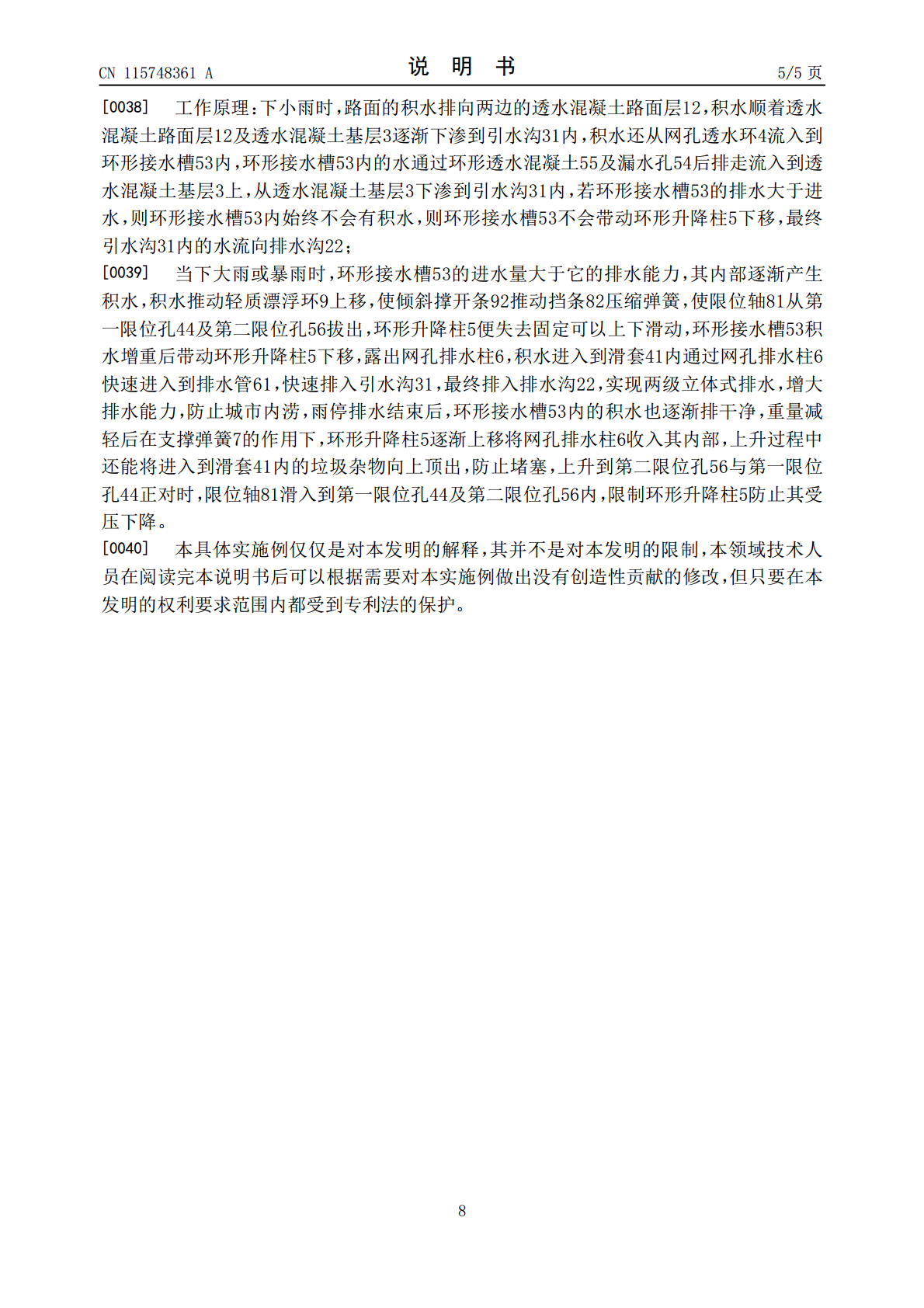

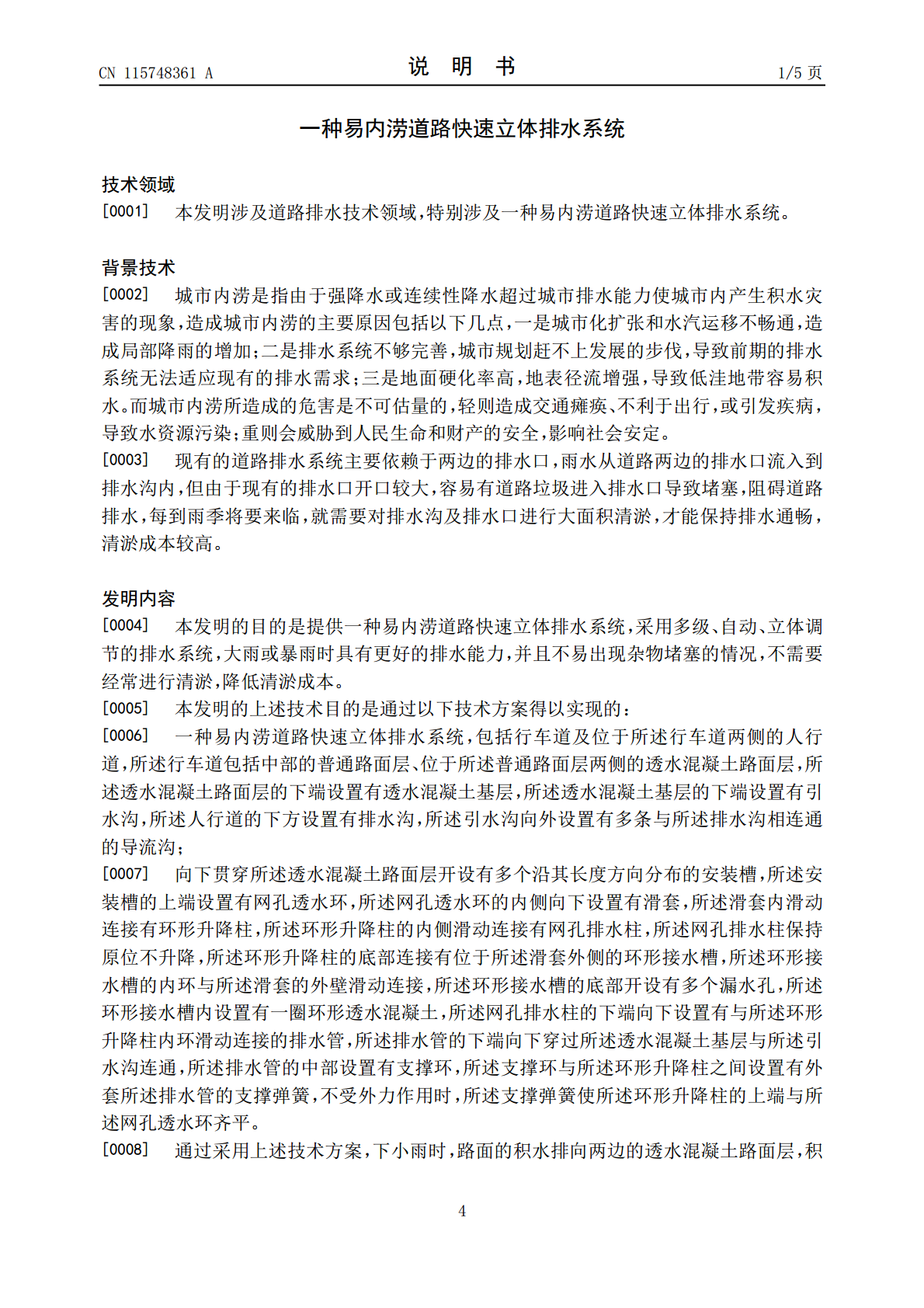

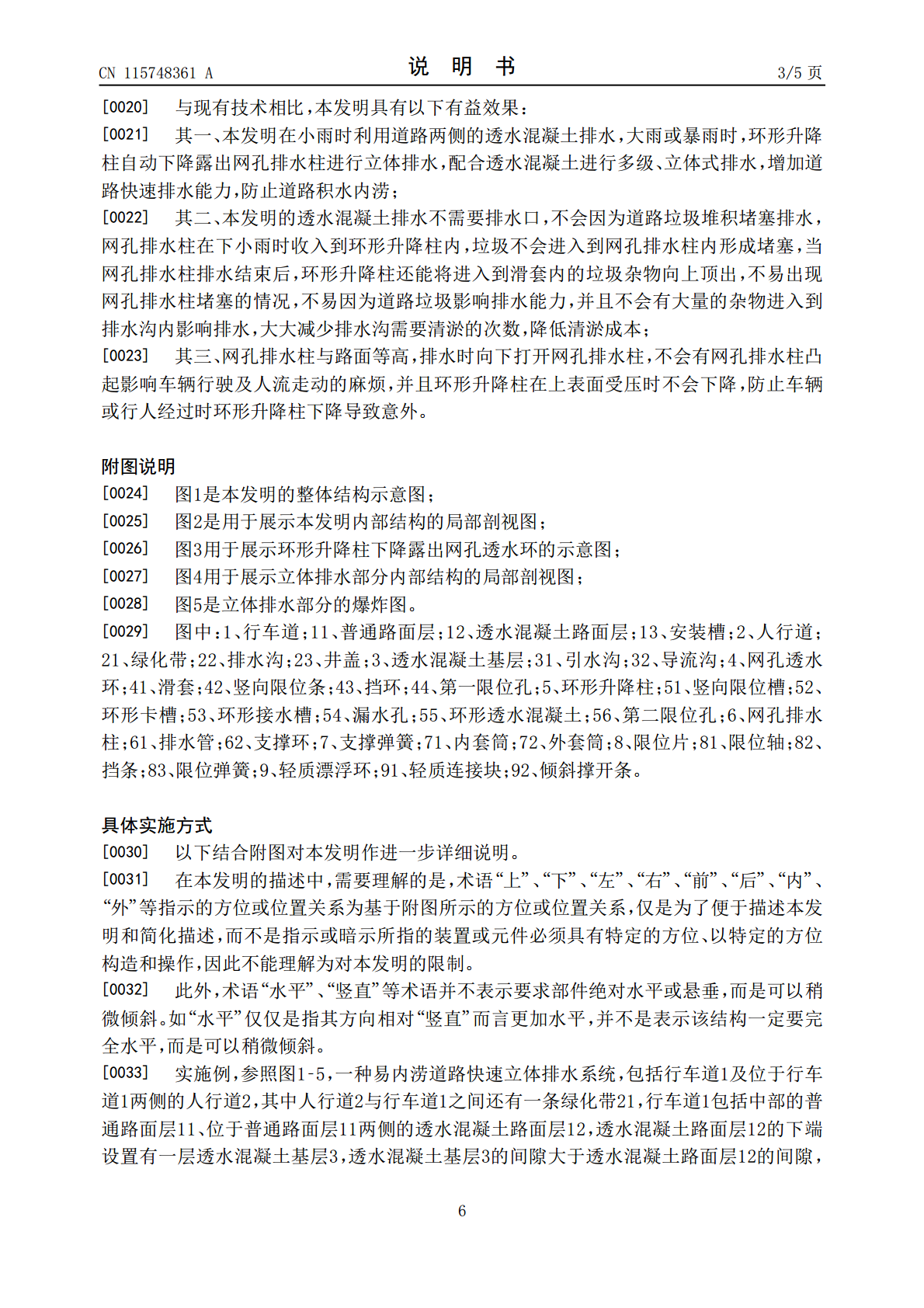

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115748361A(43)申请公布日2023.03.07(21)申请号202211395601.8(74)专利代理机构昆明金科智诚知识产权代理(22)申请日2022.11.08事务所(普通合伙)53216专利代理师彭志鼎(71)申请人云南农业大学地址650201云南省昆明市盘龙区金黑公(51)Int.Cl.路95号E01C11/22(2006.01)申请人云南省地质调查院E03F3/02(2006.01)云南省林业和草原科学院E03F3/04(2006.01)中国矿业大学E03F5/04(2006.01)临沧市土地开发整理中心E03F5/06(2006.01)E03F5/14(2006.01)(72)发明人张川李博李效顺侯召雷许超黄钊湛方栋郑宏刚张耿杰段青松李燕增刘淑霞白兵李媛陈杰张玉锴普建丹王楚燕李涛权利要求书2页说明书5页附图4页(54)发明名称一种易内涝道路快速立体排水系统(57)摘要本发明公开了一种易内涝道路快速立体排水系统,包括行车道及位于行车道两侧的人行道,行车道包括中部的普通路面层、位于两侧的透水混凝土路面层,透水混凝土路面层的下端设置有透水混凝土基层,透水混凝土基层的下端设置有引水沟,人行道的下方设置有排水沟,引水沟设置有多条与排水沟相连通的导流沟;向下贯穿透水混凝土路面层开设有多个安装槽,安装槽的上端设置有网孔透水环,网孔透水环的内侧向下设置有滑套,滑套内滑动连接有环形升降柱,环形升降柱的内侧滑动连接有网孔排水柱,环形升降柱的底部连接有可带动环形升降柱上下升降的环形接水槽。本发明采用多级、自动、立体调节的排水系统,具有快速排水的能力,并且不易发生杂物堵塞的情况。CN115748361ACN115748361A权利要求书1/2页1.一种易内涝道路快速立体排水系统,包括行车道(1)及位于所述行车道(1)两侧的人行道(2),其特征在于:所述行车道(1)包括中部的普通路面层(11)、位于所述普通路面层(11)两侧的透水混凝土路面层(12),所述透水混凝土路面层(12)的下端设置有透水混凝土基层(3),所述透水混凝土基层(3)的下端设置有引水沟(31),所述人行道(2)的下方设置有排水沟(22),所述引水沟(31)向外设置有多条与所述排水沟(22)相连通的导流沟(32);向下贯穿所述透水混凝土路面层(12)开设有多个沿其长度方向分布的安装槽(13),所述安装槽(13)的上端设置有网孔透水环(4),所述网孔透水环(4)的内侧向下设置有滑套(41),所述滑套(41)内滑动连接有环形升降柱(5),所述环形升降柱(5)的内侧滑动连接有网孔排水柱(6),所述网孔排水柱(6)保持原位不升降,所述环形升降柱(5)的底部连接有位于所述滑套(41)外侧的环形接水槽(53),所述环形接水槽(53)的内环与所述滑套(41)的外壁滑动连接,所述环形接水槽(53)的底部开设有多个漏水孔(54),所述环形接水槽(53)内设置有一圈环形透水混凝土(55),所述网孔排水柱(6)的下端向下设置有与所述环形升降柱(5)内环滑动连接的排水管(61),所述排水管(61)的下端向下穿过所述透水混凝土基层(3)与所述引水沟(31)连通,所述排水管(61)的中部设置有支撑环(62),所述支撑环(62)与所述环形升降柱(5)之间设置有外套所述排水管(61)的支撑弹簧(7),不受外力作用时,所述支撑弹簧(7)使所述环形升降柱(5)的上端与所述网孔透水环(4)齐平。2.根据权利要求1所述的一种易内涝道路快速立体排水系统,其特征在于:所述滑套(41)上部的侧壁开设有多个第一限位孔(44),所述环形升降柱(5)上部的外侧向内开设有多个与所述第一限位孔(44)一一对应的第二限位孔(56),所述滑套(41)上部的侧壁设置有多个与所述第一限位孔(44)一一对应的且呈倒L型的限位片(8),贯穿所述限位片(8)的竖直段开设有滑孔,所述滑孔滑动连接有正对对应第一限位孔(44)及第二限位孔(56)的限位轴(81),所述限位轴(81)靠近所述滑套(41)外壁处设置有挡条(82),所述挡条(82)与所述限位片(8)之间设置有外套于所述限位轴(81)的限位弹簧(83);所述环形接水槽(53)内活动设置有轻质漂浮环(9),所述轻质漂浮环(9)的上端设置有多个与所述限位轴(81)一一对应的轻质连接块(91),所述轻质连接块(91)的上端设置有两条分别位于对应限位轴(81)左右两边的倾斜撑开条(92),所述倾斜撑开条(92)位于所述挡条(82)与所述滑套(41)之间,所述倾斜撑开条(92)向上移动时,驱使所述挡条(82)压缩弹簧,使所述限位轴(81)从所述第一限位孔(44)及所述第二限位孔(56)拔出。3.根据权利要求2所述的一种易内
