一种农业有机肥料制备用发酵装置.pdf

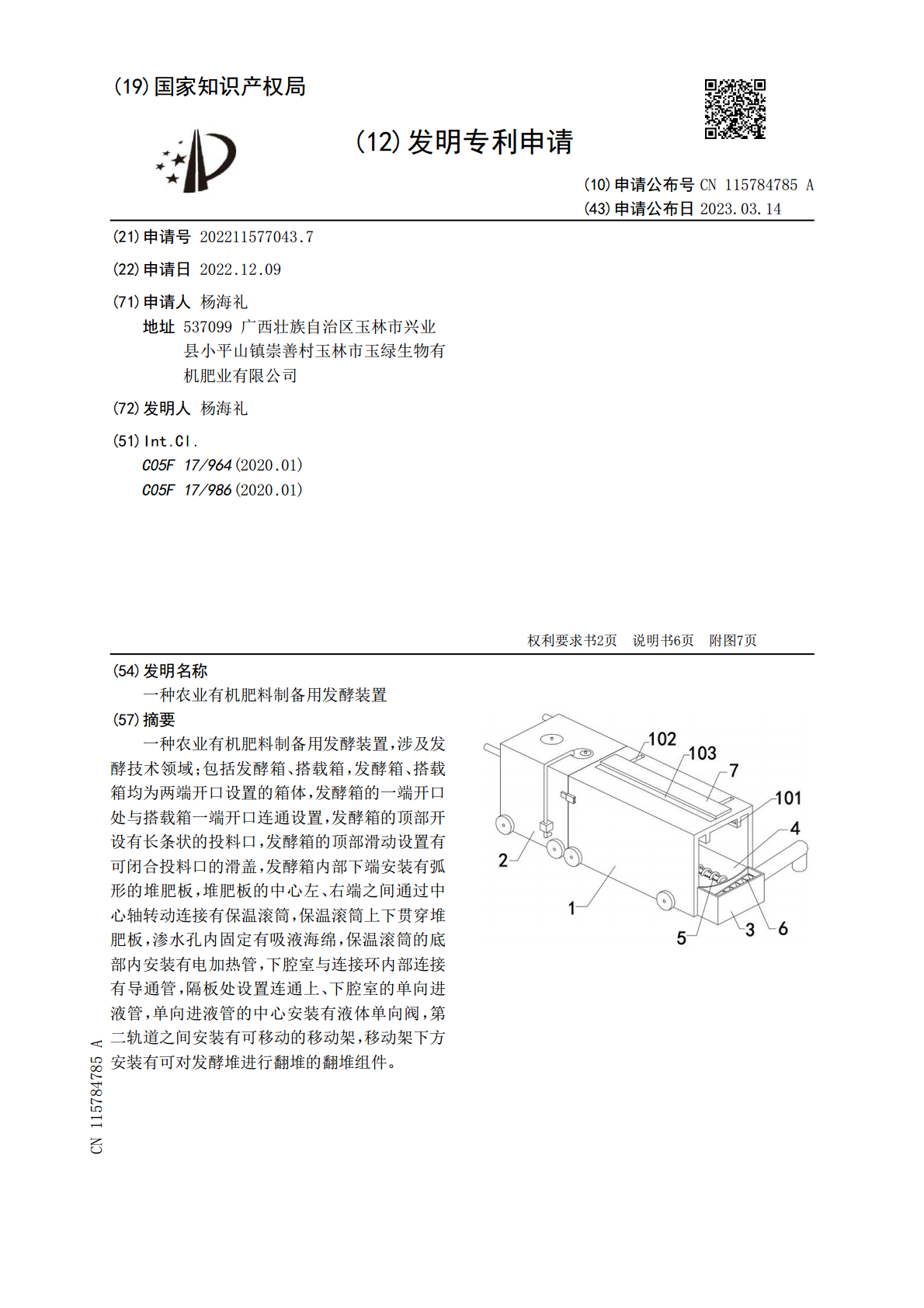

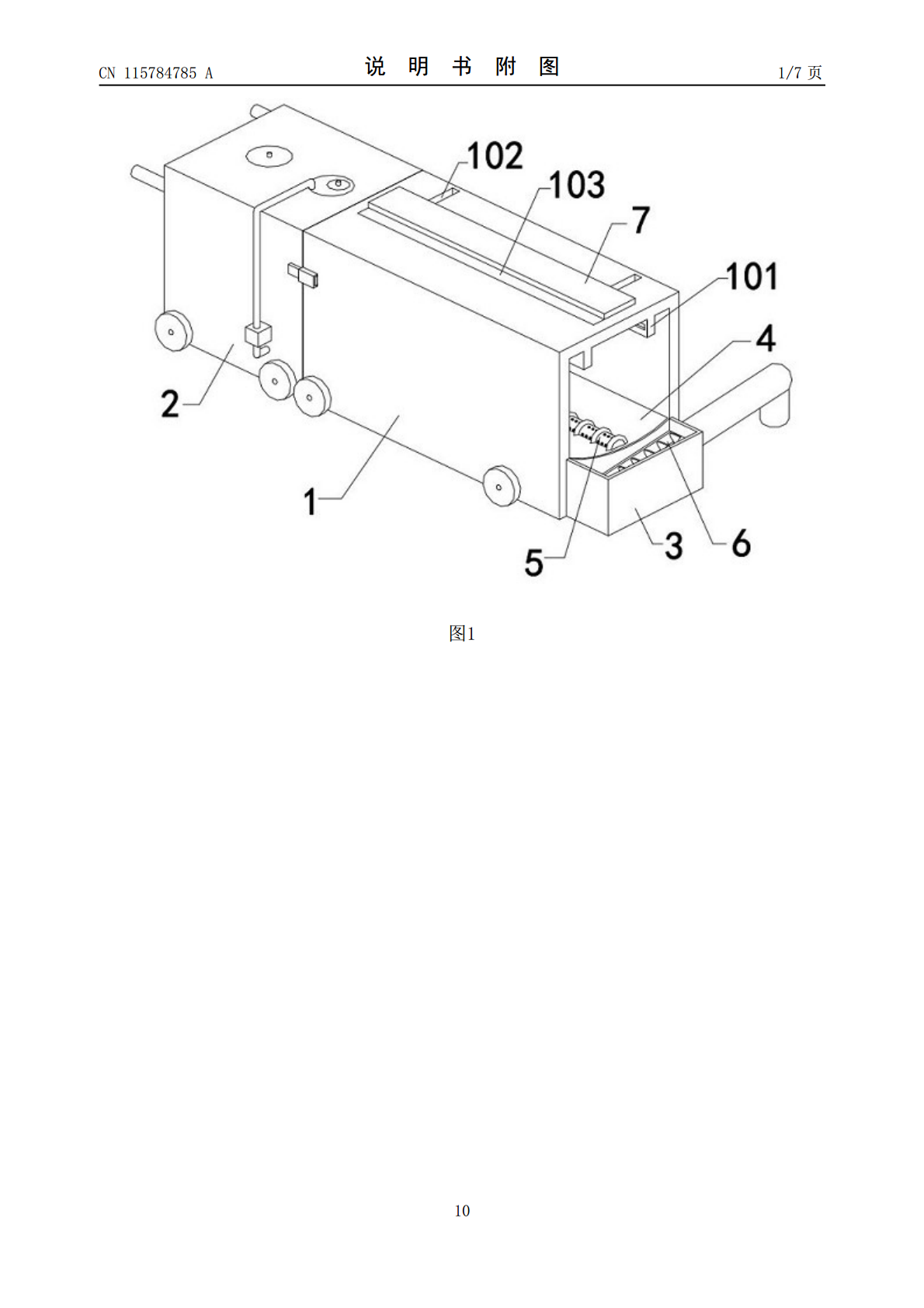

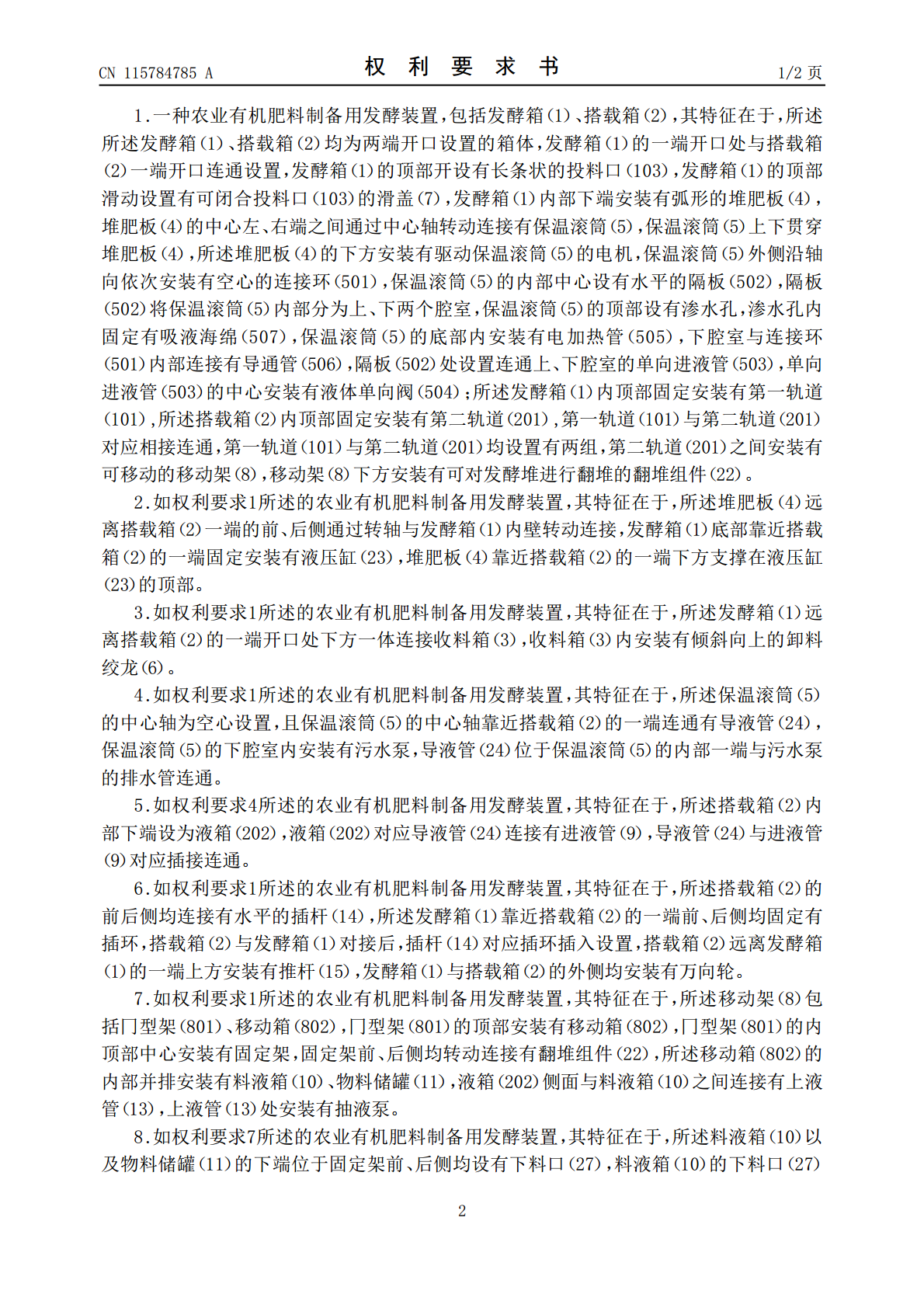

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115784785A(43)申请公布日2023.03.14(21)申请号202211577043.7(22)申请日2022.12.09(71)申请人杨海礼地址537099广西壮族自治区玉林市兴业县小平山镇崇善村玉林市玉绿生物有机肥业有限公司(72)发明人杨海礼(51)Int.Cl.C05F17/964(2020.01)C05F17/986(2020.01)权利要求书2页说明书6页附图7页(54)发明名称一种农业有机肥料制备用发酵装置(57)摘要一种农业有机肥料制备用发酵装置，涉及发酵技术领域；包括发酵箱、搭载箱，发酵箱、搭载箱均为两端开口设置的箱体，发酵箱的一端开口处与搭载箱一端开口连通设置，发酵箱的顶部开设有长条状的投料口，发酵箱的顶部滑动设置有可闭合投料口的滑盖，发酵箱内部下端安装有弧形的堆肥板，堆肥板的中心左、右端之间通过中心轴转动连接有保温滚筒，保温滚筒上下贯穿堆肥板，渗水孔内固定有吸液海绵，保温滚筒的底部内安装有电加热管，下腔室与连接环内部连接有导通管，隔板处设置连通上、下腔室的单向进液管，单向进液管的中心安装有液体单向阀，第二轨道之间安装有可移动的移动架，移动架下方安装有可对发酵堆进行翻堆的翻堆组件。CN115784785ACN115784785A权利要求书1/2页1.一种农业有机肥料制备用发酵装置，包括发酵箱（1）、搭载箱（2），其特征在于，所述所述发酵箱（1）、搭载箱（2）均为两端开口设置的箱体，发酵箱（1）的一端开口处与搭载箱（2）一端开口连通设置，发酵箱（1）的顶部开设有长条状的投料口（103），发酵箱（1）的顶部滑动设置有可闭合投料口（103）的滑盖（7），发酵箱（1）内部下端安装有弧形的堆肥板（4），堆肥板（4）的中心左、右端之间通过中心轴转动连接有保温滚筒（5），保温滚筒（5）上下贯穿堆肥板（4），所述堆肥板（4）的下方安装有驱动保温滚筒（5）的电机，保温滚筒（5）外侧沿轴向依次安装有空心的连接环（501），保温滚筒（5）的内部中心设有水平的隔板（502），隔板（502）将保温滚筒（5）内部分为上、下两个腔室，保温滚筒（5）的顶部设有渗水孔，渗水孔内固定有吸液海绵（507），保温滚筒（5）的底部内安装有电加热管（505），下腔室与连接环（501）内部连接有导通管（506），隔板（502）处设置连通上、下腔室的单向进液管（503），单向进液管（503）的中心安装有液体单向阀（504）；所述发酵箱（1）内顶部固定安装有第一轨道（101）,所述搭载箱（2）内顶部固定安装有第二轨道（201）,第一轨道（101）与第二轨道（201）对应相接连通，第一轨道（101）与第二轨道（201）均设置有两组，第二轨道（201）之间安装有可移动的移动架（8），移动架（8）下方安装有可对发酵堆进行翻堆的翻堆组件（22）。2.如权利要求1所述的农业有机肥料制备用发酵装置，其特征在于，所述堆肥板（4）远离搭载箱（2）一端的前、后侧通过转轴与发酵箱（1）内壁转动连接，发酵箱（1）底部靠近搭载箱（2）的一端固定安装有液压缸（23），堆肥板（4）靠近搭载箱（2）的一端下方支撑在液压缸（23）的顶部。3.如权利要求1所述的农业有机肥料制备用发酵装置，其特征在于，所述发酵箱（1）远离搭载箱（2）的一端开口处下方一体连接收料箱（3），收料箱（3）内安装有倾斜向上的卸料绞龙（6）。4.如权利要求1所述的农业有机肥料制备用发酵装置，其特征在于，所述保温滚筒（5）的中心轴为空心设置，且保温滚筒（5）的中心轴靠近搭载箱（2）的一端连通有导液管（24），保温滚筒（5）的下腔室内安装有污水泵，导液管（24）位于保温滚筒（5）的内部一端与污水泵的排水管连通。5.如权利要求4所述的农业有机肥料制备用发酵装置，其特征在于，所述搭载箱（2）内部下端设为液箱（202），液箱（202）对应导液管（24）连接有进液管（9），导液管（24）与进液管（9）对应插接连通。6.如权利要求1所述的农业有机肥料制备用发酵装置，其特征在于，所述搭载箱（2）的前后侧均连接有水平的插杆（14），所述发酵箱（1）靠近搭载箱（2）的一端前、后侧均固定有插环，搭载箱（2）与发酵箱（1）对接后，插杆（14）对应插环插入设置，搭载箱（2）远离发酵箱（1）的一端上方安装有推杆（15），发酵箱（1）与搭载箱（2）的外侧均安装有万向轮。7.如权利要求1所述的农业有机肥料制备用发酵装置，其特征在于，所述移动架（8）包括冂型架（801）、移动箱（802），冂型架（801）的顶部安装有移动箱（802），冂型架（801）的内顶部中心安装有固定架，固定架前、后侧均转动连接有翻堆组件（22），所述移动箱（802）的内部并排安装有料液箱（10）、物料储
