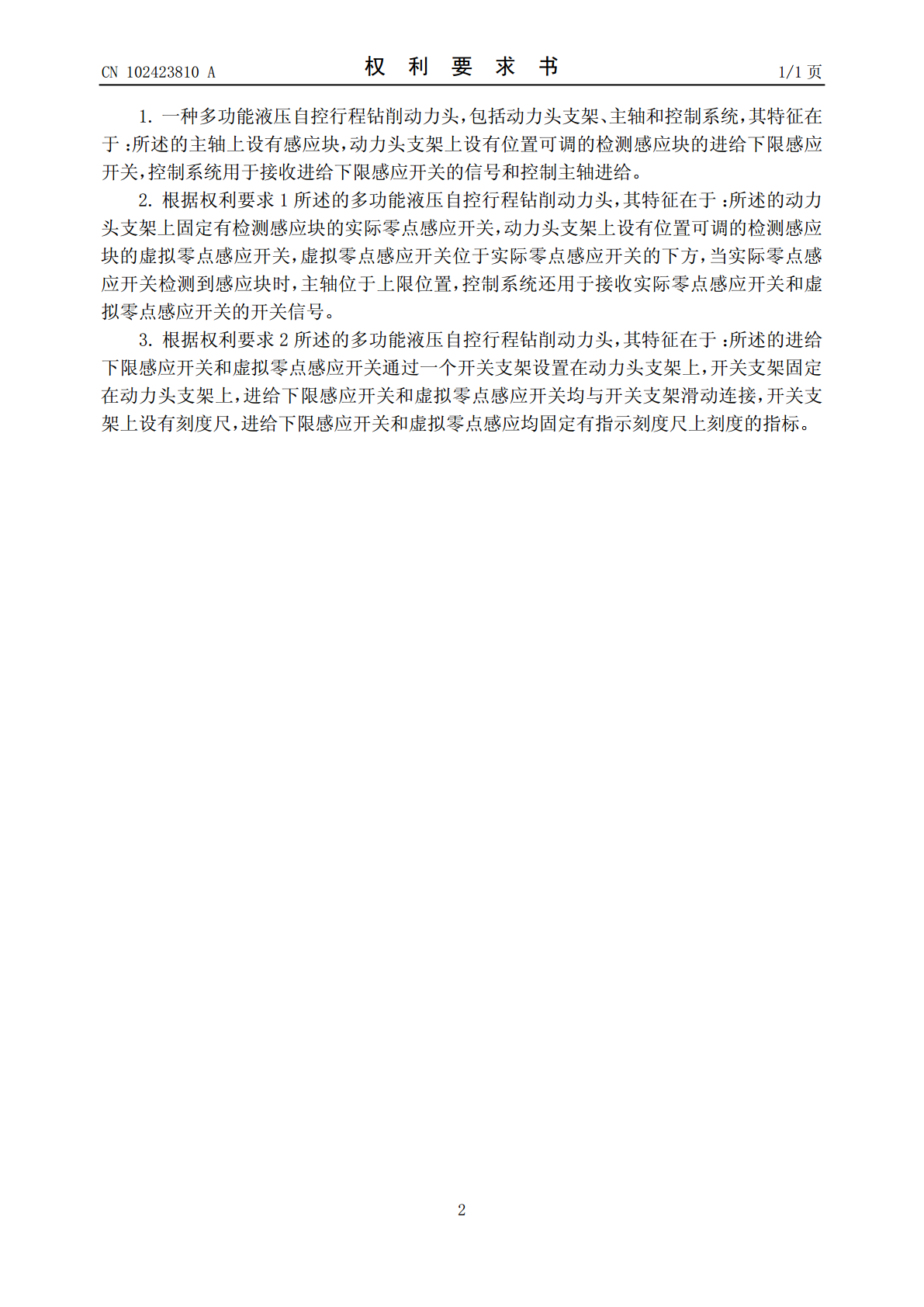

(19)中华人民共和国国家知识产权局*CN102423810A*(12)发明专利申请(10)申请公布号CN102423810A(43)申请公布日2012.04.25(21)申请号201110282935.X(22)申请日2011.09.22(71)申请人山东法因数控机械股份有限公司地址250101山东省济南市历城区(高新区)天辰大街389号(72)发明人柴德勇黄礼袁旭刘灿生卫孝东吴刚(74)专利代理机构济南泉城专利商标事务所37218代理人章艳荣(51)Int.Cl.B23B39/10(2006.01)B23B47/18(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种多功能液压自控行程钻削动力头(57)摘要本发明公开了一种多功能液压自控行程钻削动力头，本发明包括动力头支架、主轴和控制系统，所述的主轴上设有感应块，动力头支架上设有位置可调的检测感应块的进给下限感应开关，控制系统用于接收进给下限感应开关的信号和控制主轴进给。本发明用于控制主轴进给下限位的进给下限感应开关位置可调，使得主轴进给的下限位可以调节，可以实现盲孔、阶梯孔、孔端倒角、打点等多种钻削功能，并且只需更换刀具和调节进给下限感应开关的位置就能实现各种功能的转换，功能转换操作简单。CN102438ACCNN110242381002423815A权利要求书1/1页1.一种多功能液压自控行程钻削动力头，包括动力头支架、主轴和控制系统，其特征在于：所述的主轴上设有感应块，动力头支架上设有位置可调的检测感应块的进给下限感应开关，控制系统用于接收进给下限感应开关的信号和控制主轴进给。2.根据权利要求1所述的多功能液压自控行程钻削动力头，其特征在于：所述的动力头支架上固定有检测感应块的实际零点感应开关，动力头支架上设有位置可调的检测感应块的虚拟零点感应开关，虚拟零点感应开关位于实际零点感应开关的下方，当实际零点感应开关检测到感应块时，主轴位于上限位置，控制系统还用于接收实际零点感应开关和虚拟零点感应开关的开关信号。3.根据权利要求2所述的多功能液压自控行程钻削动力头，其特征在于：所述的进给下限感应开关和虚拟零点感应开关通过一个开关支架设置在动力头支架上，开关支架固定在动力头支架上，进给下限感应开关和虚拟零点感应开关均与开关支架滑动连接，开关支架上设有刻度尺，进给下限感应开关和虚拟零点感应均固定有指示刻度尺上刻度的指标。2CCNN110242381002423815A说明书1/2页一种多功能液压自控行程钻削动力头技术领域[0001]本发明涉及一种钻削动力头，特别涉及一种多功能液压自控行程钻削动力头。背景技术[0002]目前国内使用的液压自控行程动力头均为钻通孔，不能实现盲孔、阶梯孔、孔端倒角、打点等功能；并且在钻透工件后，必须退回行程的最上位主轴零位后，方可移动至下一工位钻孔，效率较低。发明内容[0003]本发明要解决的问题是：提供一种多功能液压自控行程钻削动力头，使其具有多种钻削功能，并且功能转换操作简单。[0004]为解决上述问题，本发明包括动力头支架、主轴和控制系统，所述的主轴上设有感应块，动力头支架上设有位置可调的检测感应块的进给下限感应开关，控制系统用于接收进给下限感应开关的信号和控制主轴进给。[0005]为了使主轴在工进后的退回的上限位能根据工件厚度调节，尽可能的缩短主轴的行程，所述的动力头支架上固定有检测感应块的实际零点感应开关，动力头支架上设有位置可调的检测感应块的虚拟零点感应开关，虚拟零点感应开关位于实际零点感应开关的下方，当实际零点感应开关检测到感应块时，主轴位于上限位置，控制系统还用于接收实际零点感应开关和虚拟零点感应开关的开关信号。[0006]为了方便调节进给下限感应开关和虚拟零点感应开关的位置，并且能精确调节，所述的进给下限感应开关和虚拟零点感应开关通过一个开关支架设置在动力头支架上，开关支架固定在动力头支架上，进给下限感应开关和虚拟零点感应开关均与开关支架滑动连接，开关支架上设有刻度尺，进给下限感应开关和虚拟零点感应均固定有指示刻度尺上刻度的指标。[0007]本发明的有益效果：本发明用于控制主轴进给下限位的进给下限感应开关位置可调，使得主轴进给的下限位可以调节，可以实现盲孔、阶梯孔、孔端倒角、打点等多种钻削功能，并且只需更换刀具和调节进给下限感应开关的位置就能实现各种功能的转换，功能转换操作简单。附图说明[0008]图1是本发明结构示意图；图2是图1中件7的左视结构示意图；图中：1、动力头支架，2、主轴，3、感应块，4、虚拟零点感应开关，5、指标，6、进给下限感应开关，7、开关支架，8、刻度尺。具体实施方式3CCNN110242381002423815A说明书2/2页[0009]如图1和图2所示的一种具体实施例，包括动力头支架1、主
