一种盲人专用饮水机.pdf

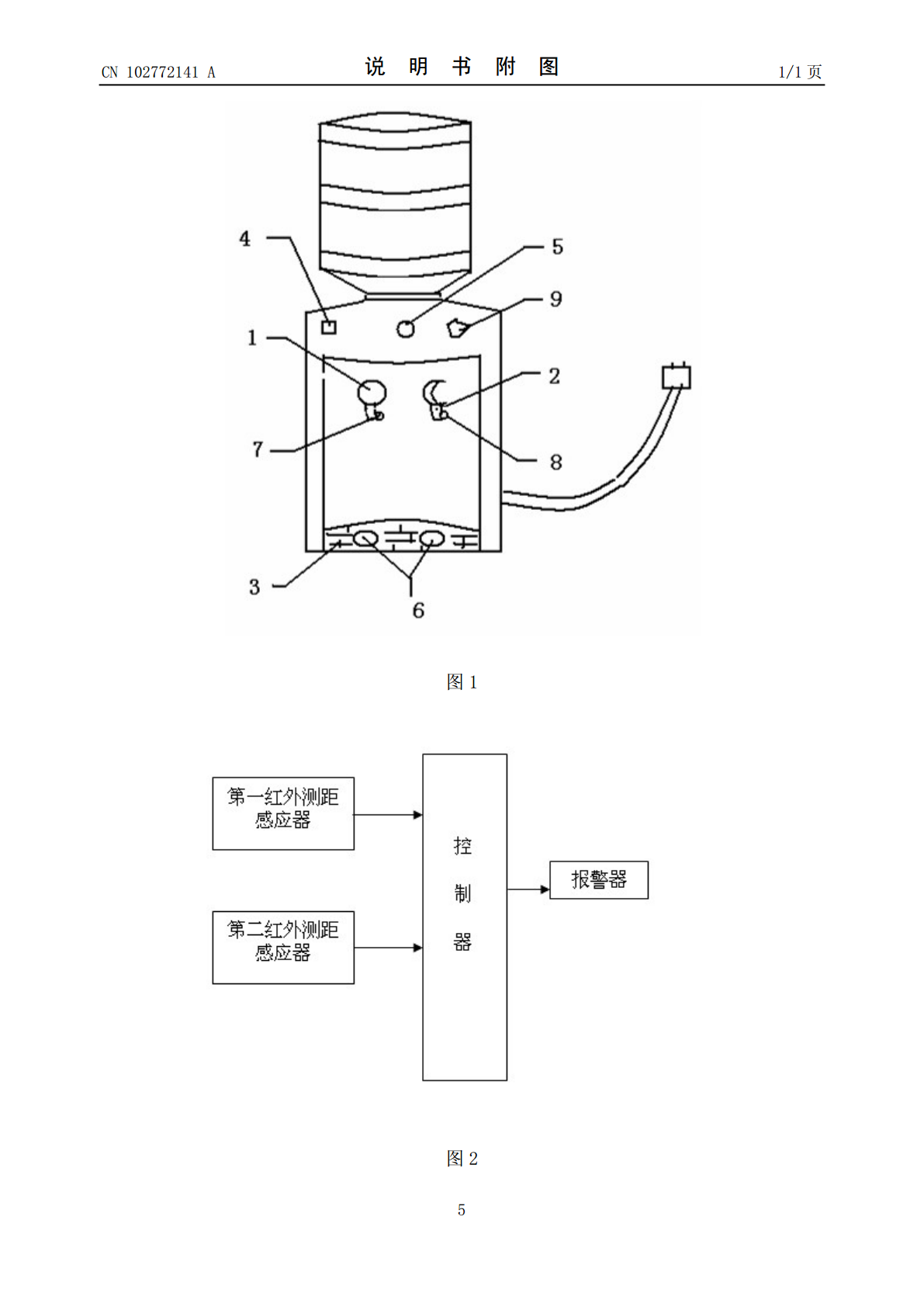

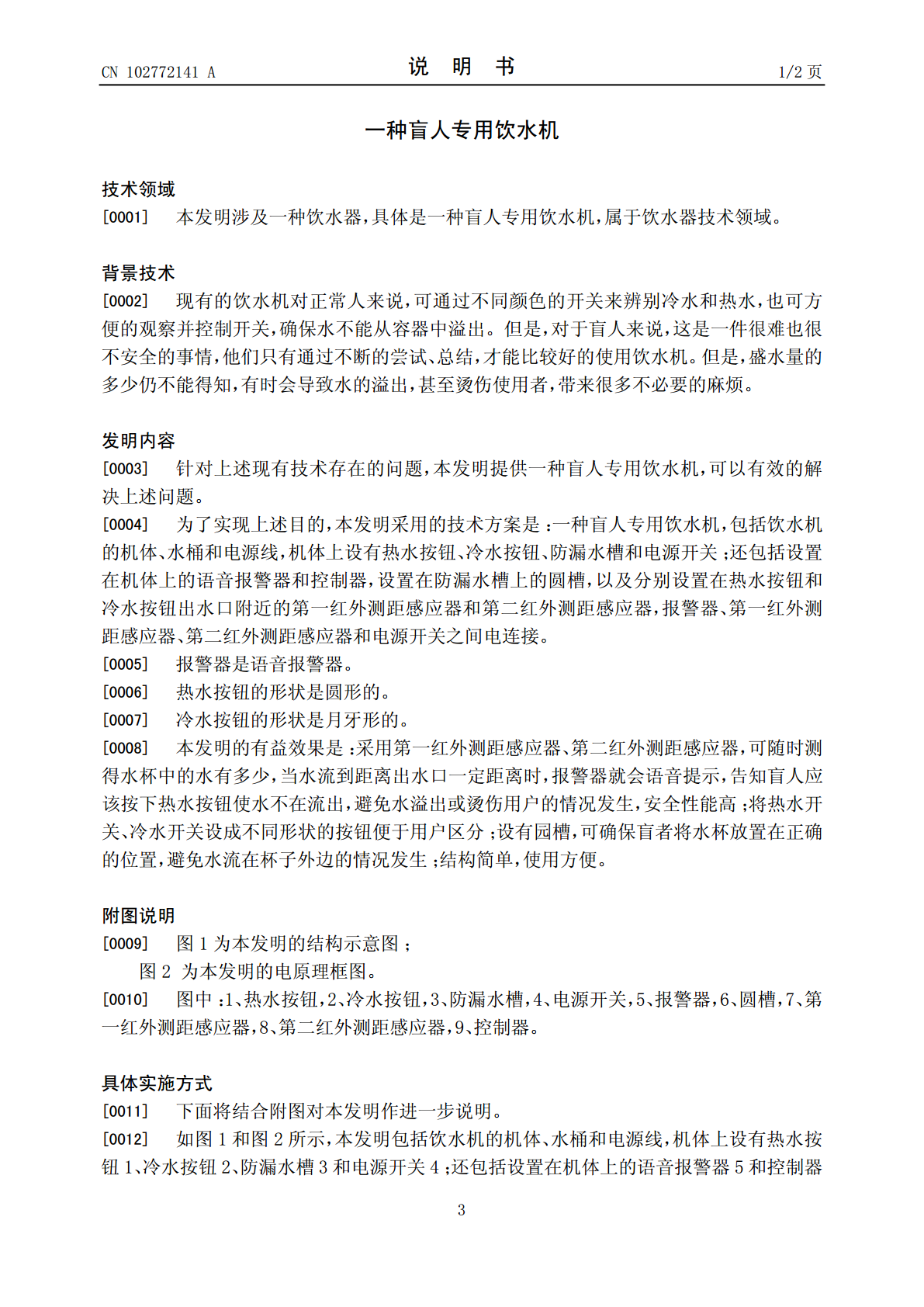

(19)中华人民共和国国家知识产权局*CN102772141A*(12)发明专利申请(10)申请公布号CN102772141A(43)申请公布日2012.11.14(21)申请号201210240389.8(22)申请日2012.07.12(71)申请人吴继礼地址221100江苏省徐州市铜山区大许镇机关太山宿舍28号(72)发明人吴继礼(74)专利代理机构徐州支点知识产权代理事务所(普通合伙)32244代理人刘新合(51)Int.Cl.A47J31/00(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称一种盲人专用饮水机(57)摘要本发明公开了一种盲人专用饮水机，属于饮水器技术领域，包括饮水机的机体、水桶和电源线，机体上设有热水按钮、冷水按钮、防漏水槽和电源开关；还包括设置在机体上的语音报警器和控制器，设置在防漏水槽上的圆槽，以及分别设置在热水按钮和冷水按钮出水口附近的第一红外测距感应器和第二红外测距感应器，报警器、第一红外测距感应器、第二红外测距感应器和电源开关之间电连接；有益效果是可避免水溢出或烫伤用户的情况发生，安全性能高；便于用户区分热、冷水按钮；设有园槽，避免水流在杯子外边的情况发生；结构简单，使用方便。CN10274ACN102772141A权利要求书1/1页1.一种盲人专用饮水机，包括饮水机的机体、水桶和电源线，机体上设有热水按钮（1）、冷水按钮（2）、防漏水槽（3）和电源开关（4）；其特征在于，还包括设置在机体上的语音报警器（5）和控制器（9），设置在防漏水槽（3）上的圆槽（6），以及分别设置在热水按钮（1）和冷水按钮（2）出水口附近的第一红外测距感应器（7）和第二红外测距感应器（8），报警器（5）、第一红外测距感应器（7）、第二红外测距感应器（8）和电源开关（4）之间电连接。2.根据权利要求1所述的一种盲人专用饮水机，其特征在于，所述的报警器（5）是语音报警器。3.根据权利要求1所述的一种盲人专用饮水机，其特征在于，所述的热水按钮（1）的形状是圆形的。4.根据权利要求1所述的一种盲人专用饮水机，其特征在于，所述的冷水按钮（2）的形状是月牙形的。2CN102772141A说明书1/2页一种盲人专用饮水机技术领域[0001]本发明涉及一种饮水器，具体是一种盲人专用饮水机，属于饮水器技术领域。背景技术[0002]现有的饮水机对正常人来说，可通过不同颜色的开关来辨别冷水和热水，也可方便的观察并控制开关，确保水不能从容器中溢出。但是，对于盲人来说，这是一件很难也很不安全的事情，他们只有通过不断的尝试、总结，才能比较好的使用饮水机。但是，盛水量的多少仍不能得知，有时会导致水的溢出，甚至烫伤使用者，带来很多不必要的麻烦。发明内容[0003]针对上述现有技术存在的问题，本发明提供一种盲人专用饮水机，可以有效的解决上述问题。[0004]为了实现上述目的，本发明采用的技术方案是：一种盲人专用饮水机，包括饮水机的机体、水桶和电源线，机体上设有热水按钮、冷水按钮、防漏水槽和电源开关；还包括设置在机体上的语音报警器和控制器，设置在防漏水槽上的圆槽，以及分别设置在热水按钮和冷水按钮出水口附近的第一红外测距感应器和第二红外测距感应器，报警器、第一红外测距感应器、第二红外测距感应器和电源开关之间电连接。[0005]报警器是语音报警器。[0006]热水按钮的形状是圆形的。[0007]冷水按钮的形状是月牙形的。[0008]本发明的有益效果是：采用第一红外测距感应器、第二红外测距感应器，可随时测得水杯中的水有多少，当水流到距离出水口一定距离时，报警器就会语音提示，告知盲人应该按下热水按钮使水不在流出，避免水溢出或烫伤用户的情况发生，安全性能高；将热水开关、冷水开关设成不同形状的按钮便于用户区分；设有园槽，可确保盲者将水杯放置在正确的位置，避免水流在杯子外边的情况发生；结构简单，使用方便。附图说明[0009]图1为本发明的结构示意图；图2为本发明的电原理框图。[0010]图中：1、热水按钮，2、冷水按钮，3、防漏水槽，4、电源开关，5、报警器，6、圆槽，7、第一红外测距感应器，8、第二红外测距感应器，9、控制器。具体实施方式[0011]下面将结合附图对本发明作进一步说明。[0012]如图1和图2所示，本发明包括饮水机的机体、水桶和电源线，机体上设有热水按钮1、冷水按钮2、防漏水槽3和电源开关4；还包括设置在机体上的语音报警器5和控制器3CN102772141A说明书2/2页9，设置在防漏水槽3上的圆槽6，以及分别设置在热水按钮1和冷水按钮2出水口附近的第一红外测距感应器7和第二红外测距感应器8，报警器5、第一红外测距感应器7、第二红外测距感应器8和电源开关4之间电连接。[0013]报警器5是语音报警器；
