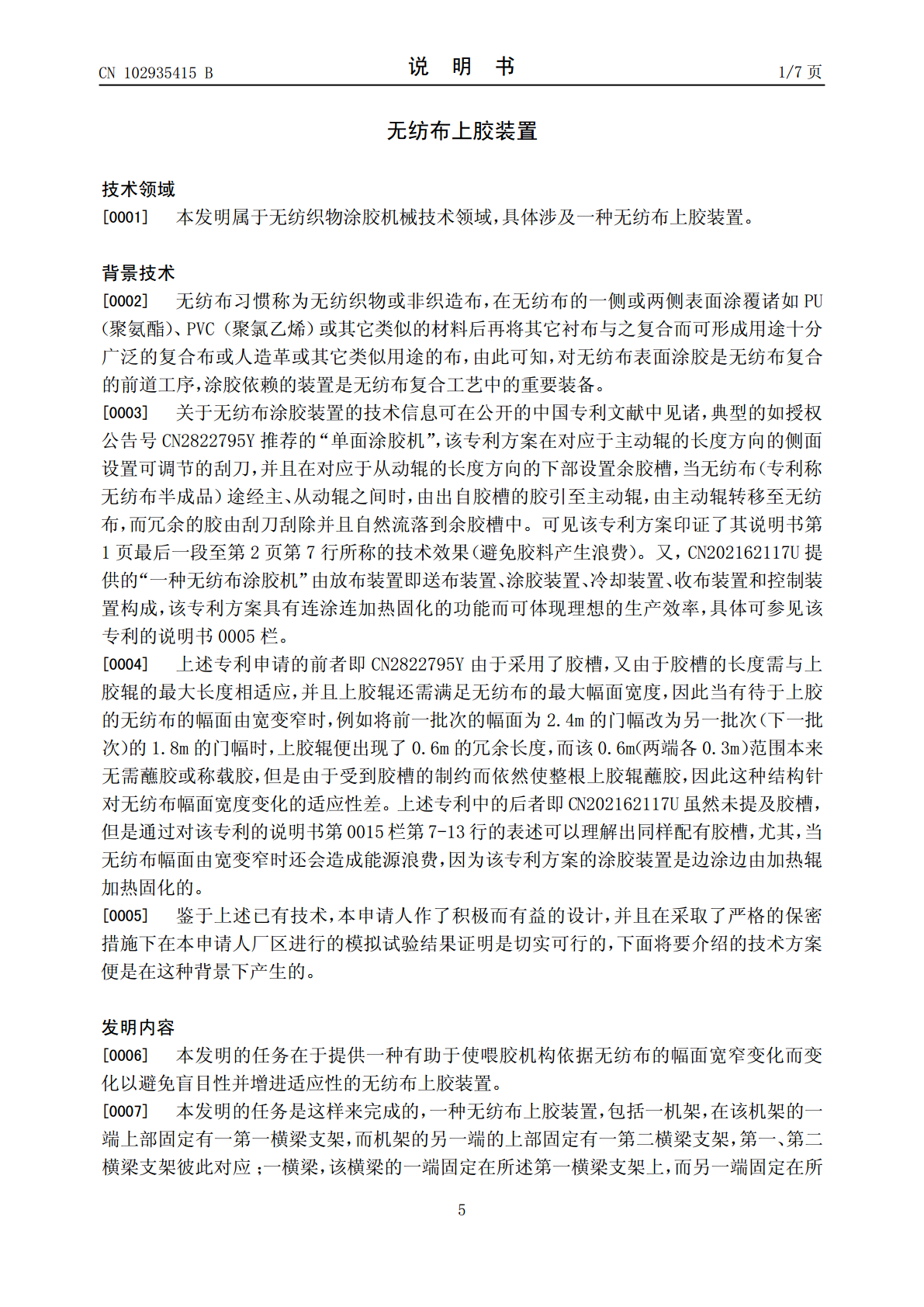

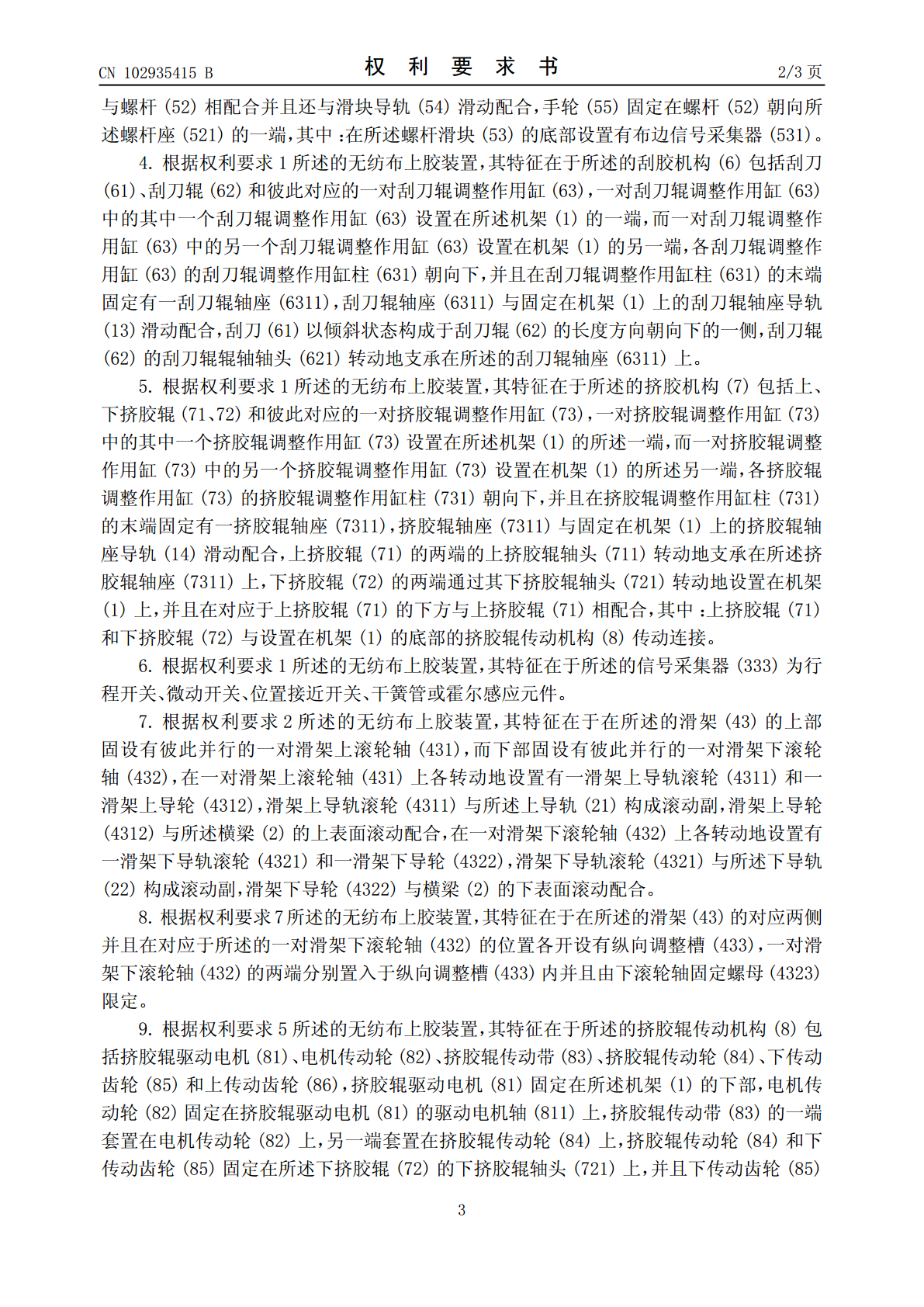

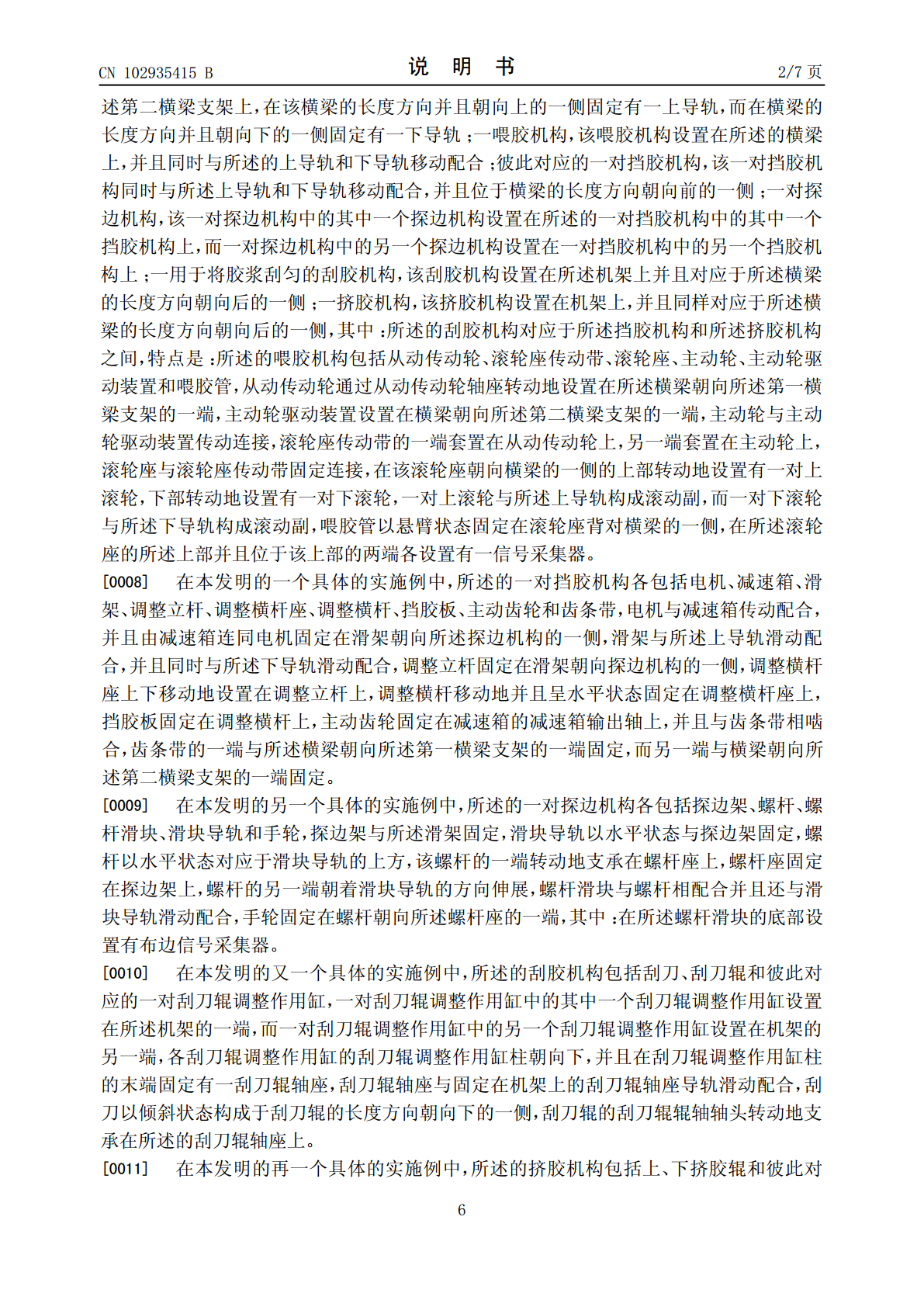

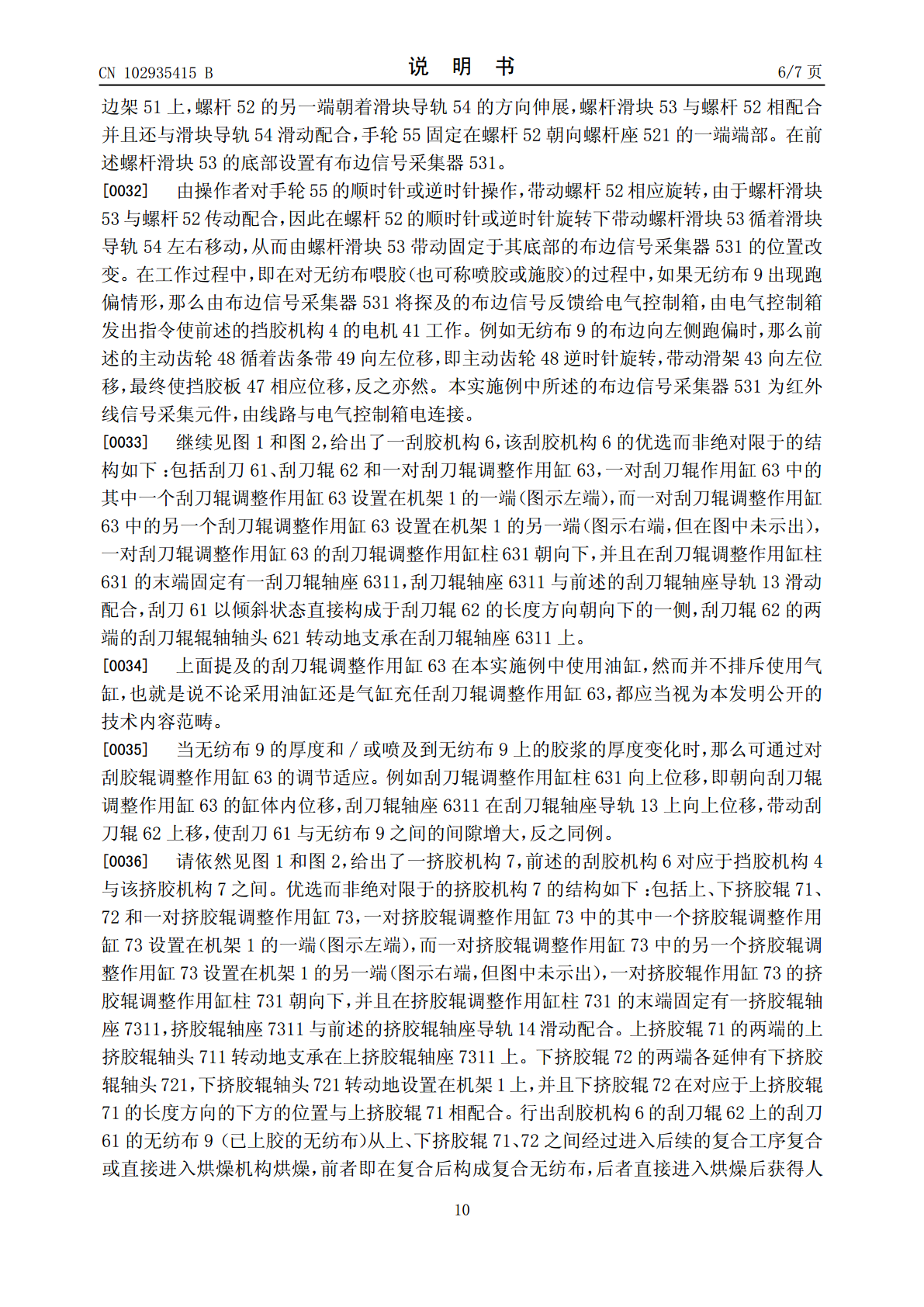

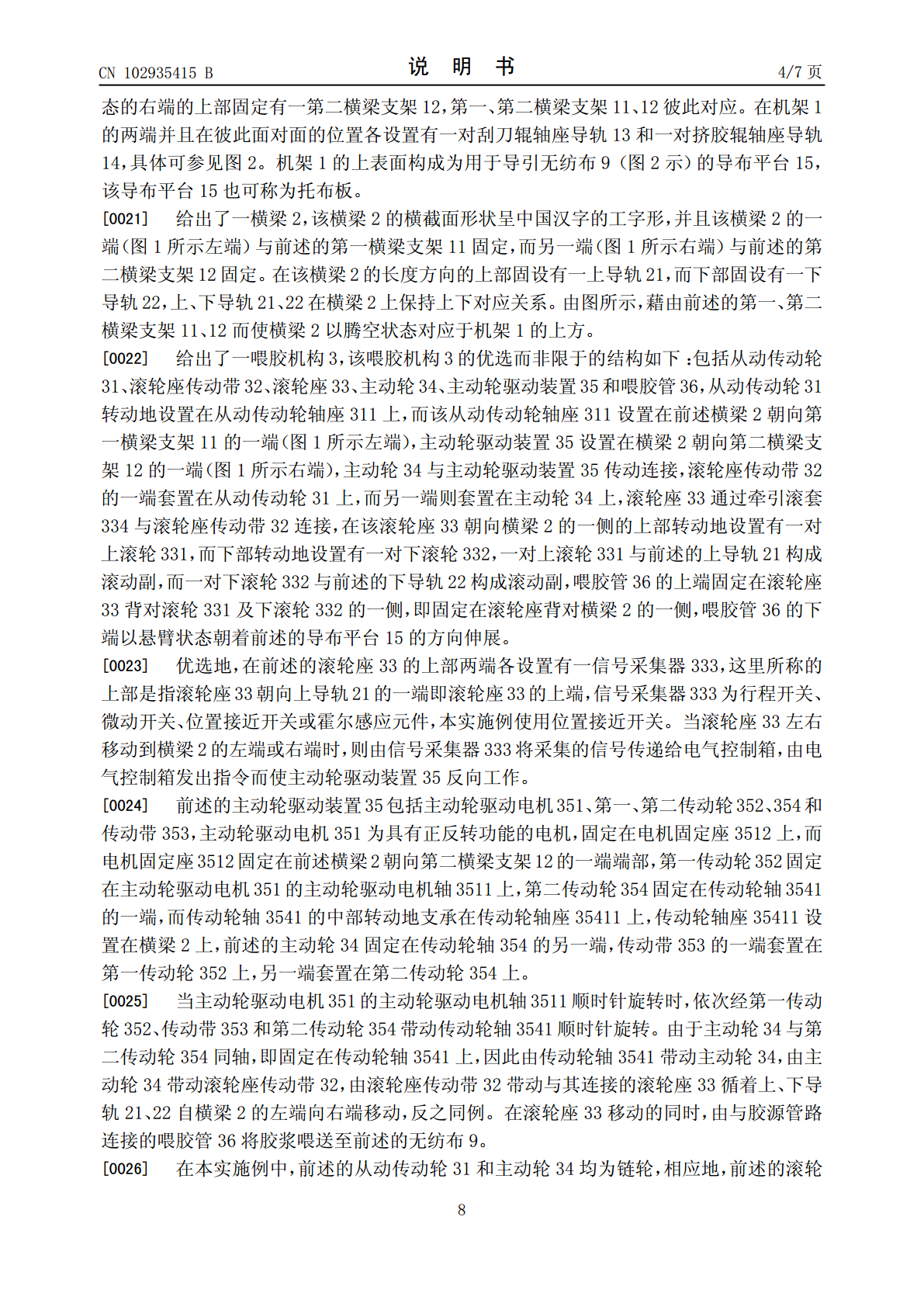

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102935415102935415B(45)授权公告日2014.12.03(21)申请号201210504097.0WO2008/066315A1,2008.06.05,JP2001-300397A,2001.10.30,(22)申请日2012.12.03CN201094948Y,2008.08.06,(73)专利权人江苏迎阳无纺机械有限公司CN102671815A,2012.09.19,地址215539江苏省苏州市常熟市支塘镇任CN102697173A,2012.10.03,阳工业园（凤泾村）审查员常轩(72)发明人范立元(74)专利代理机构常熟市常新专利商标事务所32113代理人朱伟军(51)Int.Cl.B05C5/00(2006.01)B05C11/04(2006.01)B32B37/12(2006.01)(56)对比文件EP1181986A1,2002.02.27,权权利要求书3页利要求书3页说明书7页说明书7页附图2页附图2页(54)发明名称无纺布上胶装置(57)摘要一种无纺布上胶装置，属于无纺织物涂胶机械技术领域。包括机架，在机架的一端上部固定第一横梁支架、另一端的上部固定第二横梁支架；横梁，在横梁上固定上、下导轨；喂胶机构，设置在横梁上；一对挡胶机构，与上、下导轨配合；一对探边机构，设置在一对挡胶机构上；刮胶机构，设置在机架上；挤胶机构，在机架上，特点：喂胶机构包括从动传动轮、滚轮座传动带、滚轮座、主动轮、主动轮驱动装置和喂胶管。优点：由喂胶机构在横梁的上、下导轨上移动的状态下将胶浆喂入途经其下方的无纺布，并且当无纺布的幅宽发生变化时，喂胶机构的移动范围可相应变化，从而相对于已有技术避免了盲目性，并且体现了良好的适应性。CN102935415BCN1029354BCN102935415B权利要求书1/3页1.一种无纺布上胶装置，包括一机架(1)，在该机架(1)的一端上部固定有一第一横梁支架(11)，而机架(1)的另一端的上部固定有一第二横梁支架(12)，第一、第二横梁支架(11、12)彼此对应；一横梁(2)，该横梁(2)的一端固定在所述第一横梁支架(11)上，而另一端固定在所述第二横梁支架(12)上，在该横梁(2)的长度方向并且朝向上的一侧固定有一上导轨(21)，而在横梁(2)的长度方向并且朝向下的一侧固定有一下导轨(22)；一喂胶机构(3)，该喂胶机构(3)设置在所述的横梁(2)上，并且同时与所述的上导轨(21)和下导轨(22)移动配合；彼此对应的一对挡胶机构(4)，该一对挡胶机构(4)同时与所述上导轨(21)和下导轨(22)移动配合，并且位于横梁(2)的长度方向朝向前的一侧；一对探边机构(5)，该一对探边机构(5)中的其中一个探边机构(5)设置在所述的一对挡胶机构(4)中的其中一个挡胶机构(4)上，而一对探边机构(5)中的另一个探边机构(5)设置在一对挡胶机构(4)中的另一个挡胶机构(4)上；一用于将胶浆刮匀的刮胶机构(6)，该刮胶机构(6)设置在所述机架(1)上并且对应于所述横梁(2)的长度方向朝向后的一侧；一挤胶机构(7)，该挤胶机构(7)设置在机架(1)上，并且同样对应于所述横梁(2)的长度方向朝向后的一侧，其中：所述的刮胶机构(6)对应于所述挡胶机构(4)和所述挤胶机构(7)之间，其特征在于所述的喂胶机构(3)包括从动传动轮(31)、滚轮座传动带(32)、滚轮座(33)、主动轮(34)、主动轮驱动装置(35)和喂胶管(36)，从动传动轮(31)通过从动传动轮轴座(311)转动地设置在所述横梁(2)朝向所述第一横梁支架(11)的一端，主动轮驱动装置(35)设置在横梁(2)朝向所述第二横梁支架(12)的一端，主动轮(34)与主动轮驱动装置(35)传动连接，滚轮座传动带(32)的一端套置在从动传动轮(31)上，另一端套置在主动轮(34)上，滚轮座(33)与滚轮座传动带(32)固定连接，在该滚轮座(33)朝向横梁(2)的一侧的上部转动地设置有一对上滚轮(331)，下部转动地设置有一对下滚轮(332)，一对上滚轮(331)与所述上导轨(21)构成滚动副，而一对下滚轮(332)与所述下导轨(22)构成滚动副，喂胶管(36)以悬臂状态固定在滚轮座(33)背对横梁(2)的一侧，在所述滚轮座(33)的所述上部并且位于该上部的两端各设置有一信号采集器(333)。2.根据权利要求1所述的无纺布上胶装置，其特征在于所述的一对挡胶机构(4)各包括电机(41)、减速箱(42)、滑架(43)、调整立杆(44)、调整横杆座(45)、调整横杆(46)、挡胶板(47)、主动齿轮(48)和齿条带(49)，电机(41)与减速箱(42)传动配合
