冲洗式吸痰管.pdf

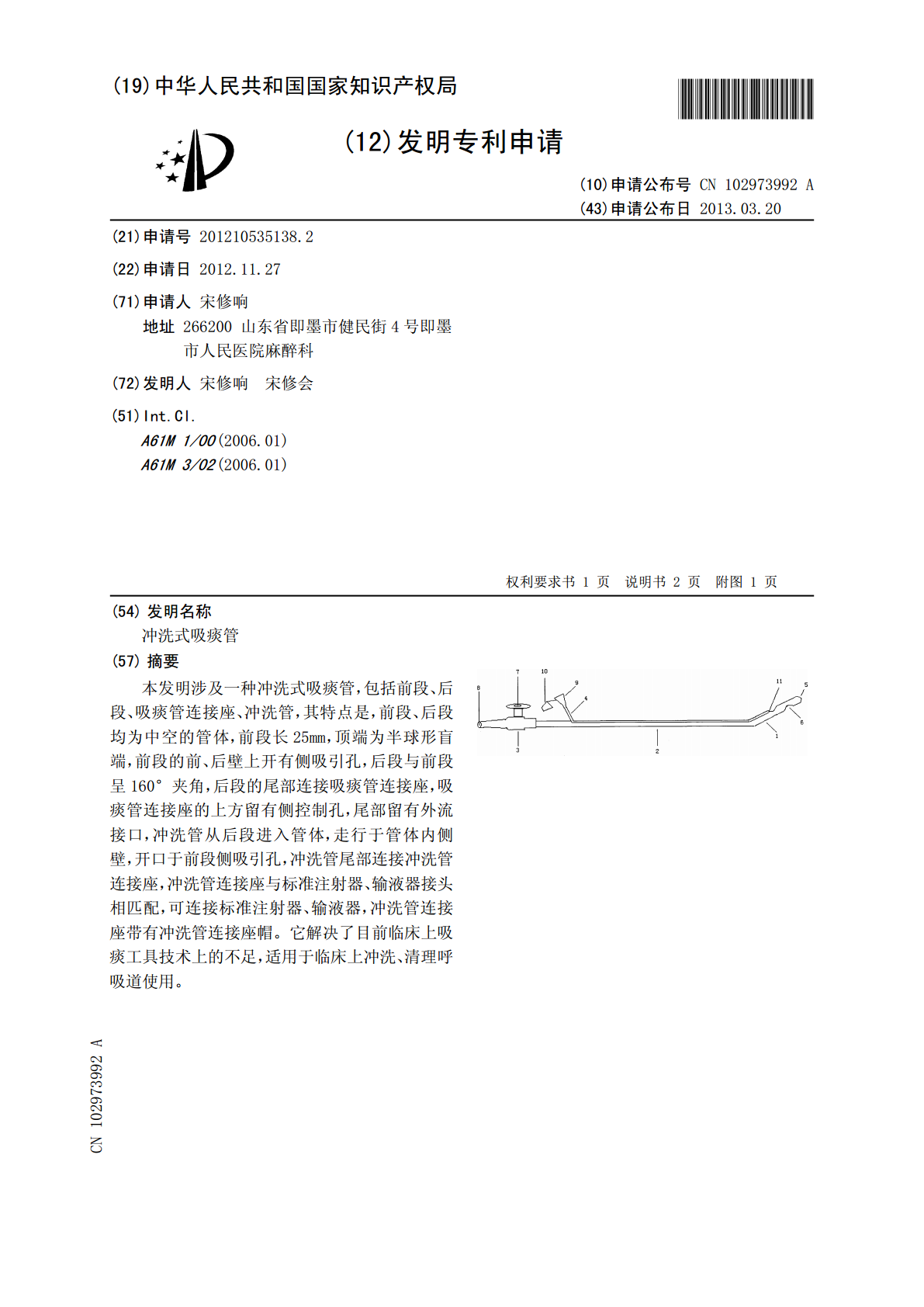

(19)中华人民共和国国家知识产权局*CN102973992A*(12)发明专利申请(10)申请公布号CN102973992A(43)申请公布日2013.03.20(21)申请号201210535138.2(22)申请日2012.11.27(71)申请人宋修响地址266200山东省即墨市健民街4号即墨市人民医院麻醉科(72)发明人宋修响宋修会(51)Int.Cl.A61M1/00(2006.01)A61M3/02(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称冲洗式吸痰管(57)摘要本发明涉及一种冲洗式吸痰管，包括前段、后段、吸痰管连接座、冲洗管，其特点是，前段、后段均为中空的管体，前段长25mm，顶端为半球形盲端，前段的前、后壁上开有侧吸引孔，后段与前段呈160°夹角，后段的尾部连接吸痰管连接座，吸痰管连接座的上方留有侧控制孔，尾部留有外流接口，冲洗管从后段进入管体，走行于管体内侧壁，开口于前段侧吸引孔，冲洗管尾部连接冲洗管连接座，冲洗管连接座与标准注射器、输液器接头相匹配，可连接标准注射器、输液器，冲洗管连接座带有冲洗管连接座帽。它解决了目前临床上吸痰工具技术上的不足，适用于临床上冲洗、清理呼吸道使用。CN102973ACN102973992A权利要求书1/1页1.一种冲洗式吸痰管，包括前段、后段、吸痰管连接座、冲洗管，其特征是，前段、后段均为中空的管体，前段长25mm，顶端为半球形盲端，前段的前、后壁上开有侧吸引孔，后段与前段呈160°夹角，后段的尾部连接吸痰管连接座，吸痰管连接座的上方留有侧控制孔，尾部留有外流接口；冲洗管从后段进入管体，走行于管体内侧壁，开口于前段侧吸引孔，冲洗管尾部连接冲洗管连接座，冲洗管连接座与标准注射器、输液器接头相匹配，可连接标准注射器、输液器，冲洗管连接座带有冲洗管连接座帽。2CN102973992A说明书1/2页冲洗式吸痰管技术领域[0001]本发明涉及医疗器械领域，具体说是一种可冲洗的清理呼吸道的吸痰工具。技术背景[0002]痰液、分泌物过多及误吸的病人需要应用吸痰管吸引清理气道，而粘稠的分泌物容易导致吸痰管阻塞，需要对吸痰管、痰液、分泌物、异物进行反复冲洗才能有效完成吸引清理。以往，对吸痰管的冲洗需要停止吸引清理气道在体外单独进行，对痰液、分泌物、异物需要先经吸痰管冲洗再吸引，这样就导致了吸引和冲洗无法同时完成，不但吸引效果受到影响，而且因冲洗而停止的吸引会对病人安全构成隐患。还有一种病人是保留气管导管的，他们也需要用吸痰管对其深部气道进行吸引清理，但普通吸痰管因不能控制方向而具有盲目性，无法针对性地对左右支气管进行吸引清理。因而，临床需要一种既能冲洗、吸引同时进行，又能控制方向对左右支气管进行针对性地吸引清理的吸痰工具。发明内容[0003]本发明为解决目前临床上吸痰工具技术上的不足，提供一种冲洗式吸痰管。[0004]本发明的技术方案是，一种冲洗式吸痰管，包括前段、后段、吸痰管连接座、冲洗管，其特殊之处是，前段、后段均为中空的管体，前段长25mm，顶端为半球形盲端，前段的前、后壁上开有侧吸引孔，后段与前段呈160°夹角，后段的尾部连接吸痰管连接座，吸痰管连接座的上方留有侧控制孔，尾部留有外流接口；冲洗管从后段进入管体，走行于管体内侧壁，开口于前段侧吸引孔，冲洗管尾部连接冲洗管连接座，冲洗管连接座与标准注射器、输液器接头相匹配，可连接标准注射器、输液器，冲洗管连接座带有冲洗管连接座帽。[0005]使用时，外流接口连接吸引器，若无需进行冲洗，则用冲洗管连接座帽把冲洗管连接座口盖好，进行单纯吸引。当有分泌物、异物粘稠需要冲洗时，则把袋装生理盐水通过输液器与冲洗管连接座连接(或把装有生理盐水的注射器与冲洗管连接座连接)，当吸痰管前段到达痰液、异物位置时，开放输液器(或推注注射器)进行连续或间断冲洗。右手拇指盖住吸痰管连接座侧控制孔，通过拇指对吸痰管连接座侧控制孔覆盖范围及覆盖与松开时间的控制来调节吸引力的大小和吸引时间的长短。这样，粘稠的痰液、分泌物、异物通过生理盐水的冲洗、稀释而不断通过吸痰管前段侧吸引孔被吸出体外。当需要对左、右支气管进行有针对性的吸引时，因吸痰管前段与后段成一定夹角，而成角方向与吸引管前段指向一致，可通过调整吸痰管前段的指向，顺利进入指定支气管进行吸引，并可根据需要进行冲洗。[0006]本发明的技术效果是，采用上述技术方案可以实现一种结构简单、用途广、造价低、使用方便，能对痰液、分泌物过多及误吸的病人和保留气管导管的病人实现一种既能冲洗、吸引同时进行，又能控制方向对左右支气管进行针对性吸引清理的吸痰工具。该吸痰管可与注射器或输液器连接，在吸引的同时对吸痰管内外的痰液、分泌物、异物应用生理盐水进行冲洗，这样有利于分泌物、异物的
