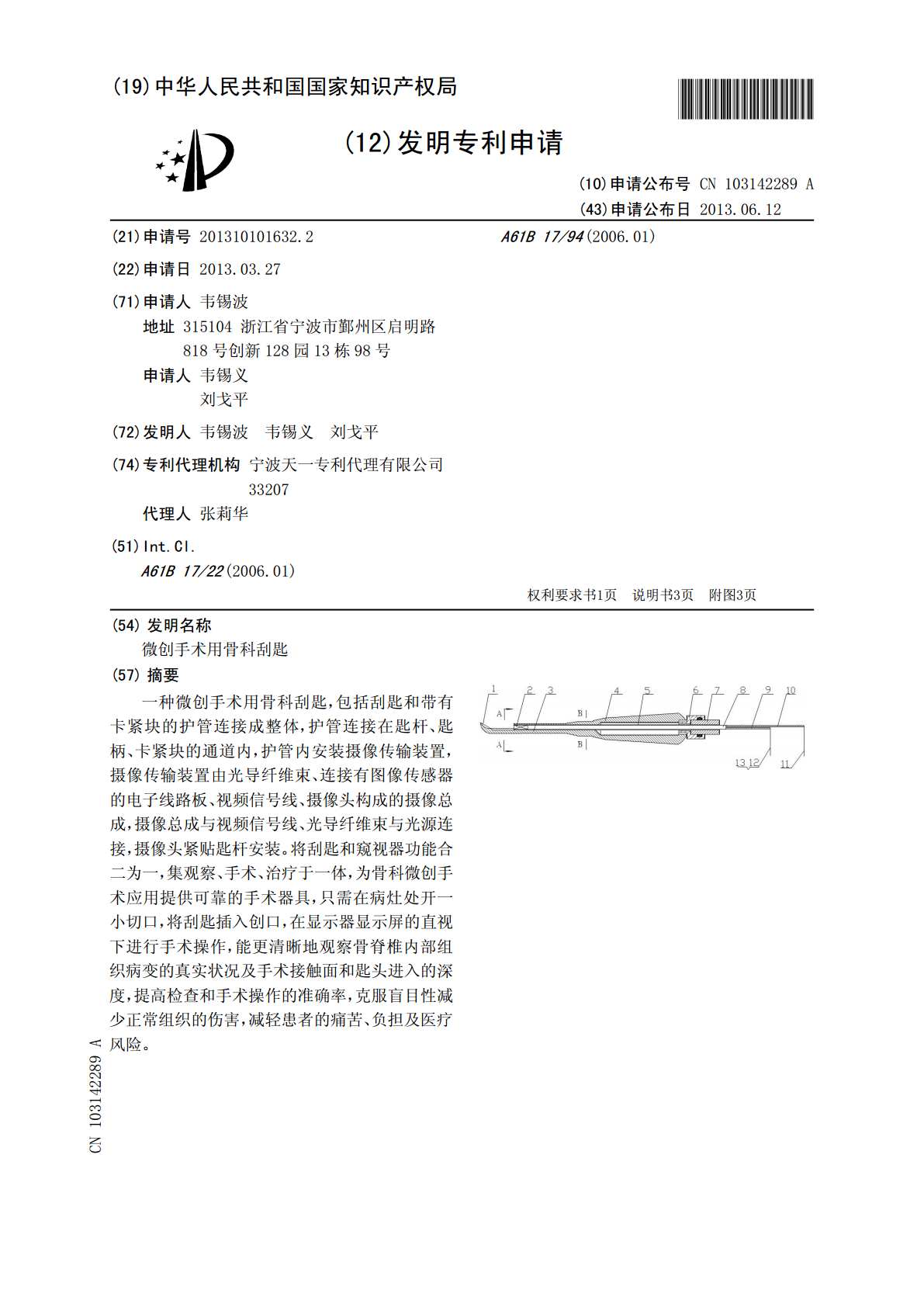

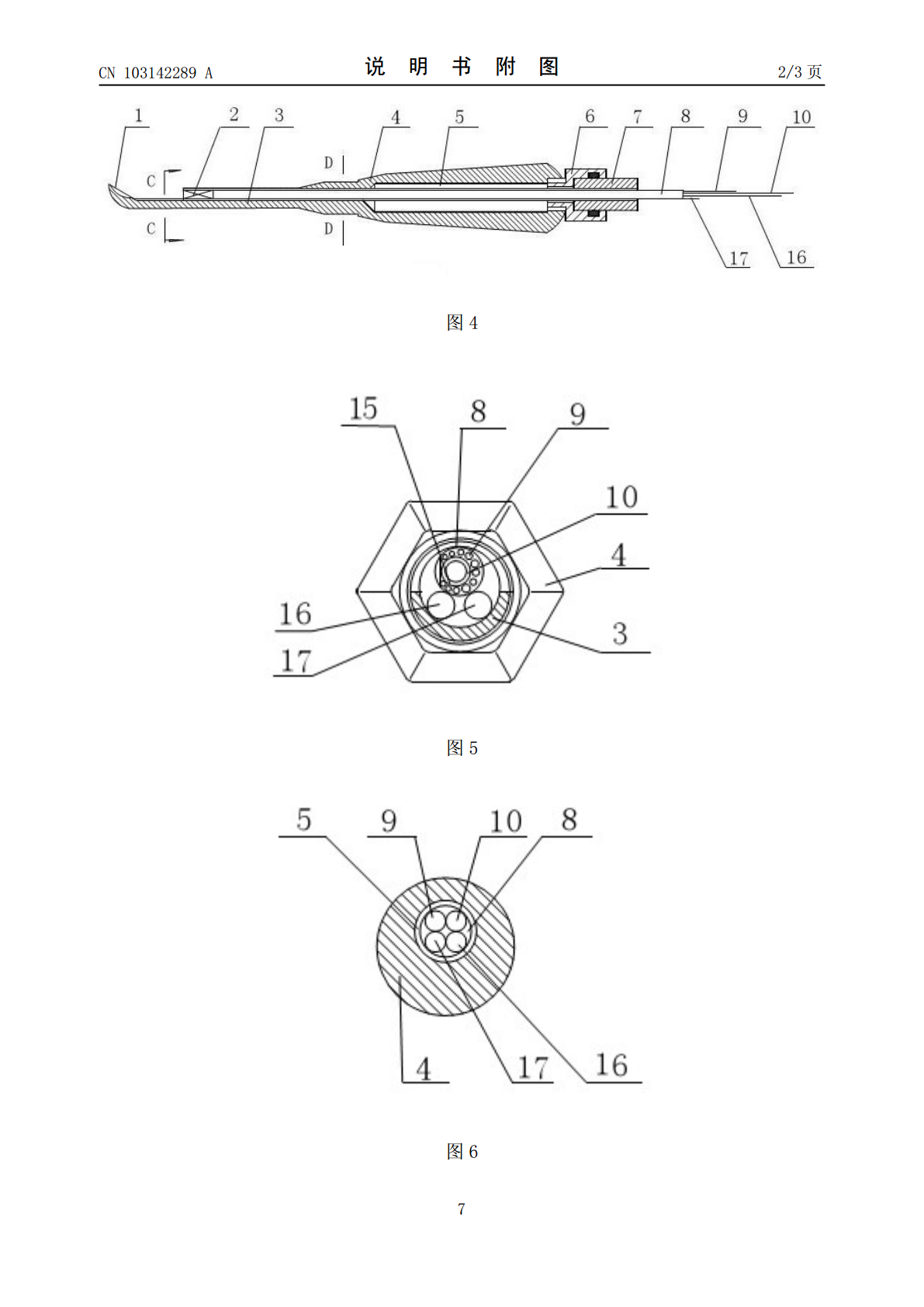

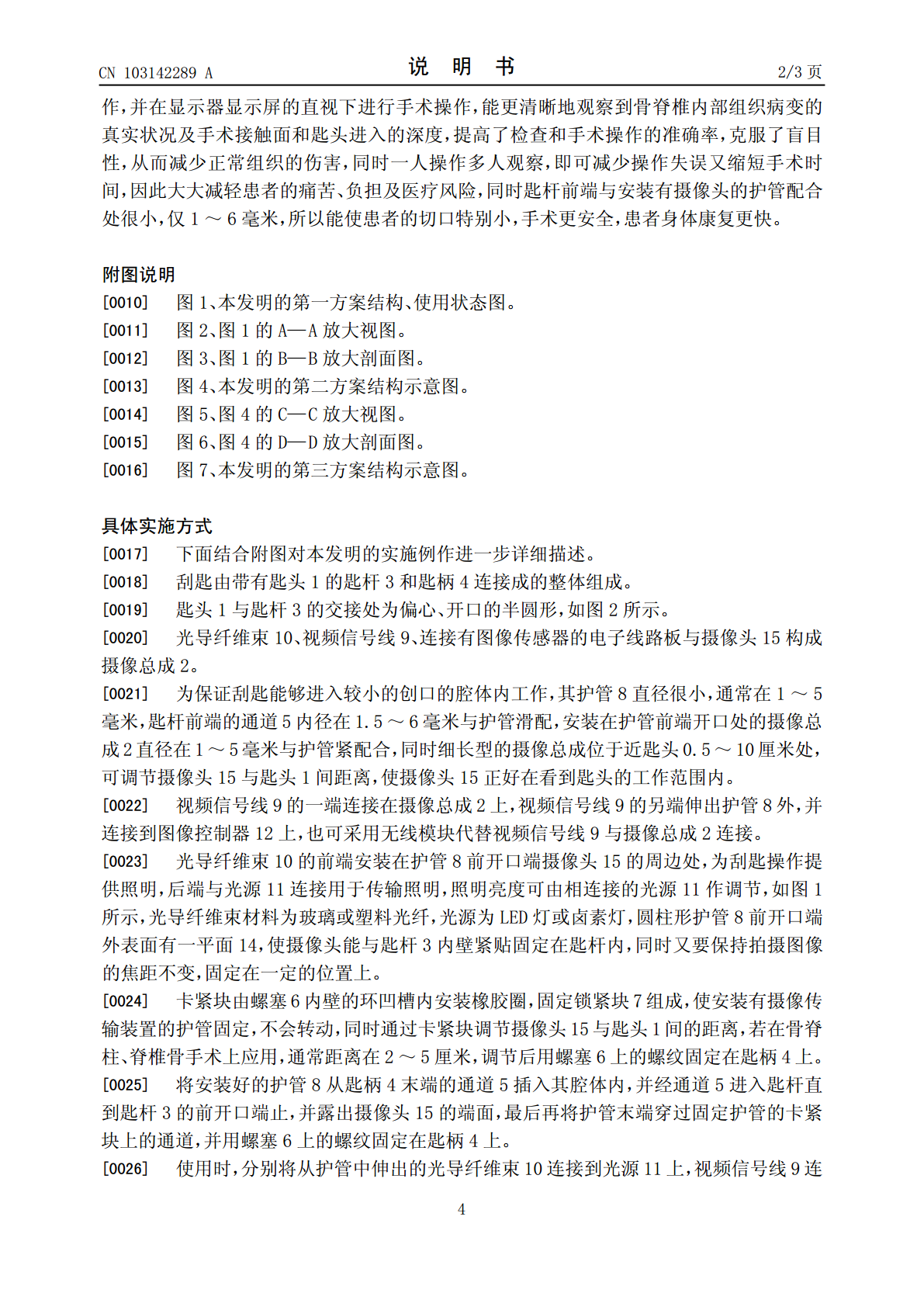

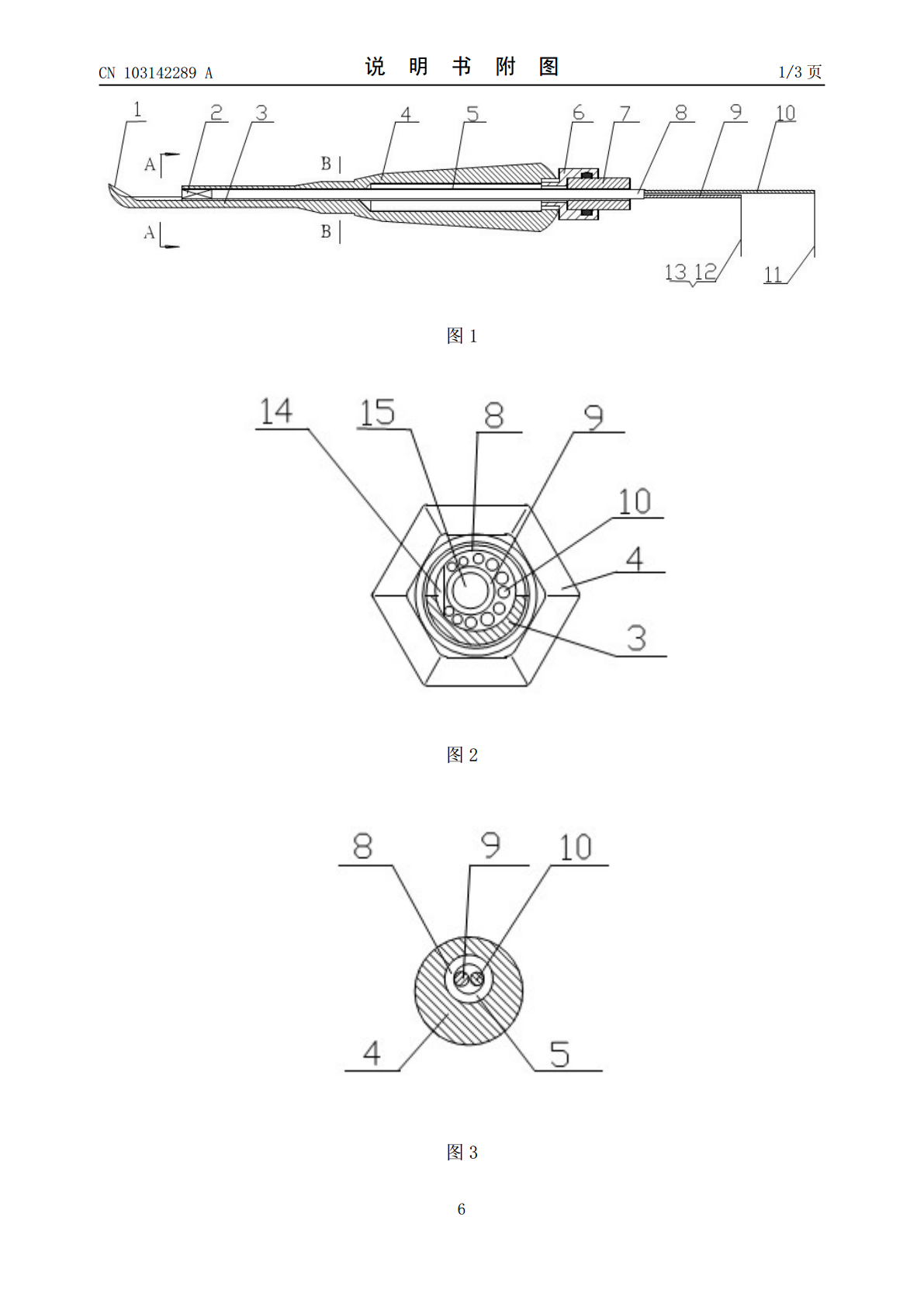

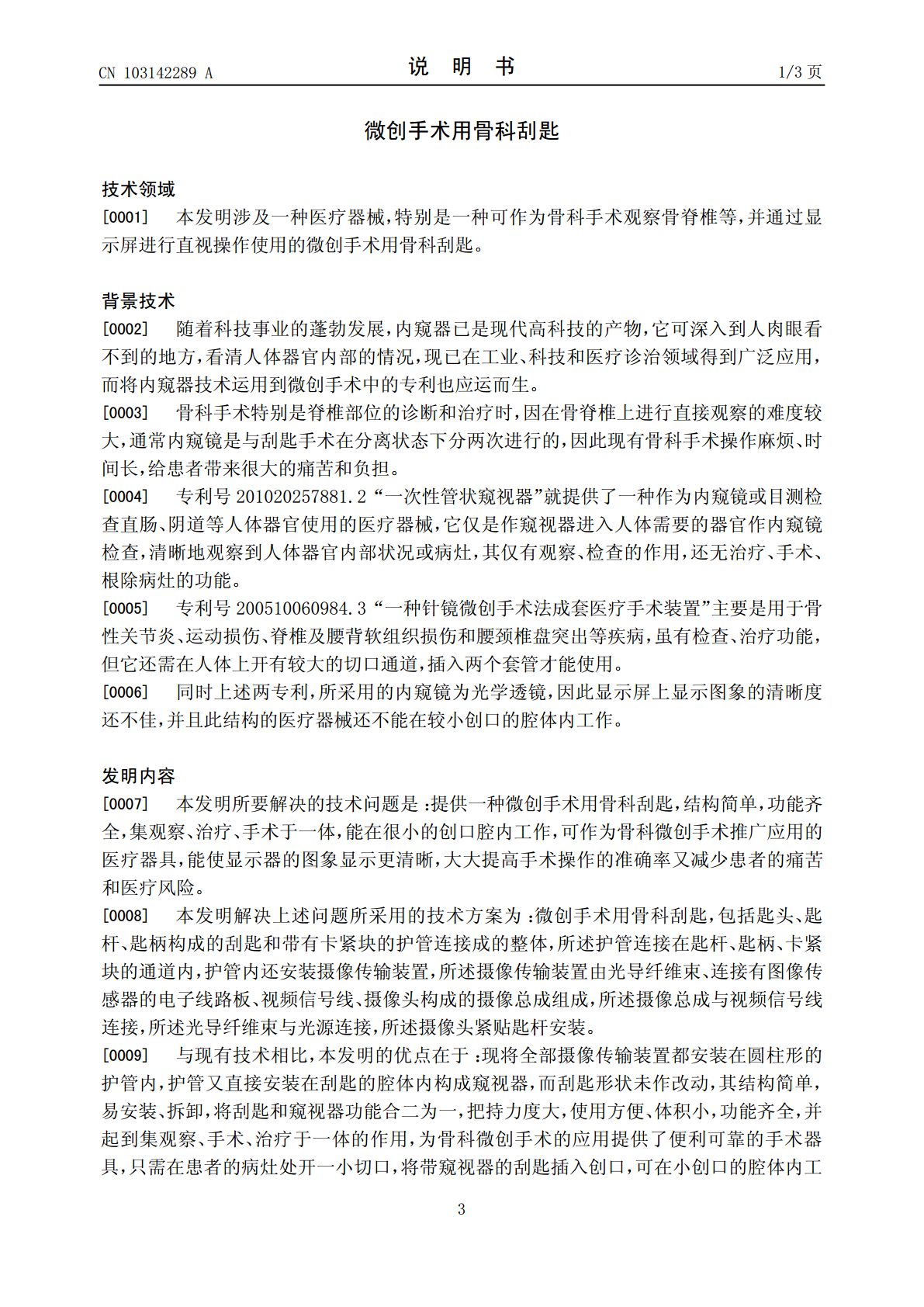

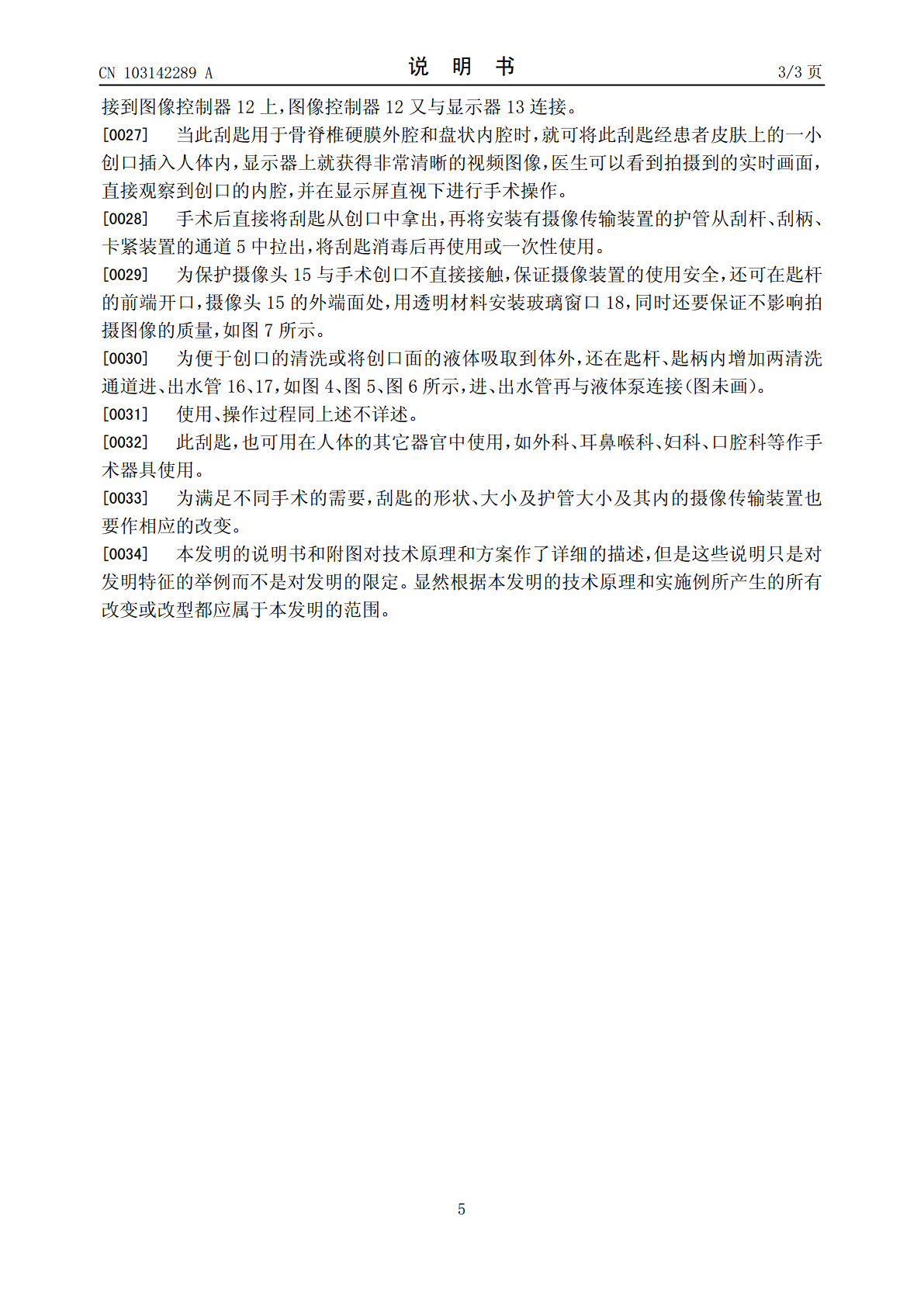

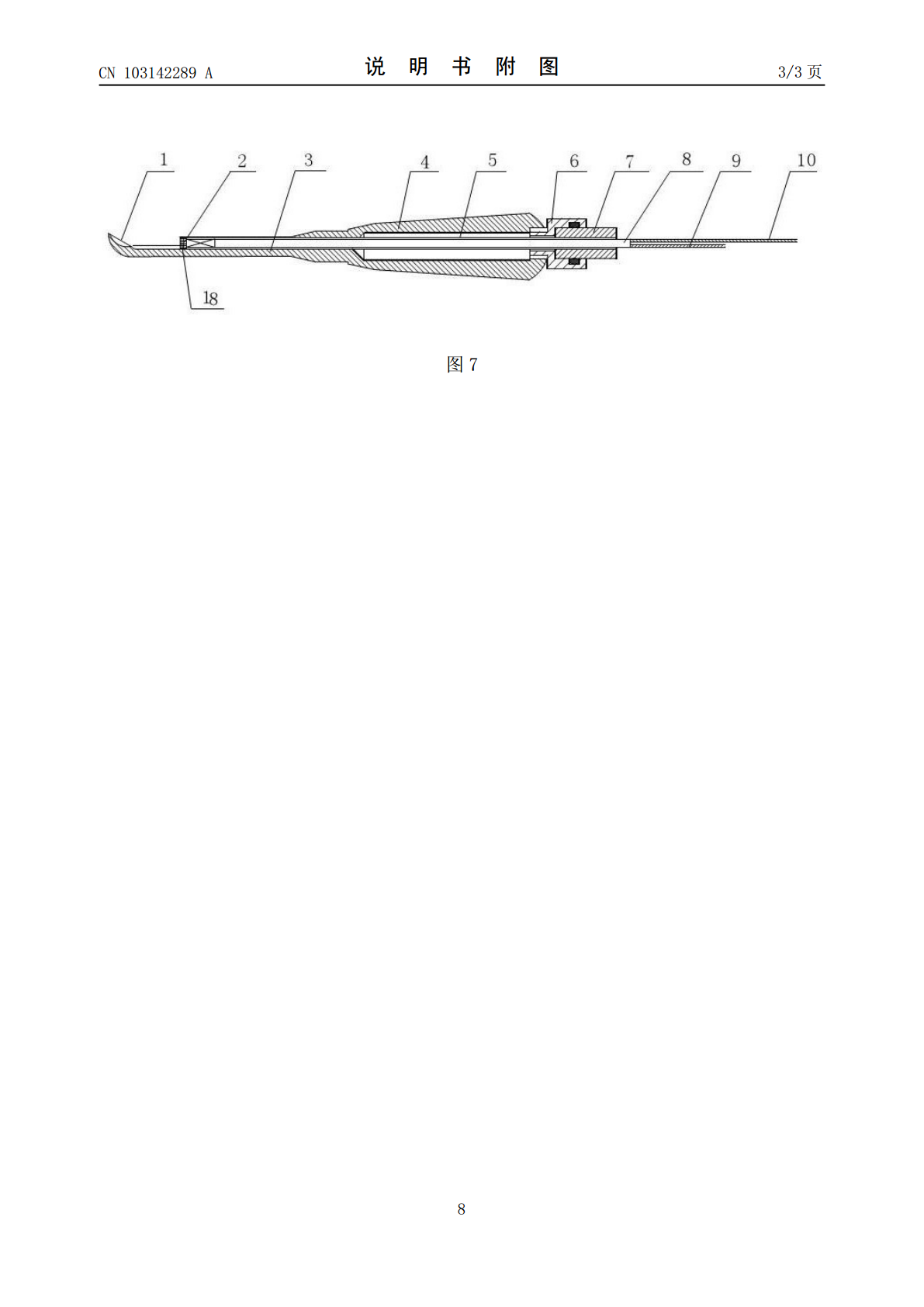

(19)中华人民共和国国家知识产权局*CN103142289A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103142289103142289A(43)申请公布日2013.06.12(21)申请号201310101632.2A61B17/94(2006.01)(22)申请日2013.03.27(71)申请人韦锡波地址315104浙江省宁波市鄞州区启明路818号创新128园13栋98号申请人韦锡义刘戈平(72)发明人韦锡波韦锡义刘戈平(74)专利代理机构宁波天一专利代理有限公司33207代理人张莉华(51)Int.Cl.A61B17/22(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图3页附图3页(54)发明名称微创手术用骨科刮匙(57)摘要一种微创手术用骨科刮匙，包括刮匙和带有卡紧块的护管连接成整体，护管连接在匙杆、匙柄、卡紧块的通道内，护管内安装摄像传输装置，摄像传输装置由光导纤维束、连接有图像传感器的电子线路板、视频信号线、摄像头构成的摄像总成，摄像总成与视频信号线、光导纤维束与光源连接，摄像头紧贴匙杆安装。将刮匙和窥视器功能合二为一，集观察、手术、治疗于一体，为骨科微创手术应用提供可靠的手术器具，只需在病灶处开一小切口，将刮匙插入创口，在显示器显示屏的直视下进行手术操作，能更清晰地观察骨脊椎内部组织病变的真实状况及手术接触面和匙头进入的深度，提高检查和手术操作的准确率，克服盲目性减少正常组织的伤害，减轻患者的痛苦、负担及医疗风险。CN103142289ACN1034289ACN103142289A权利要求书1/1页1.一种微创手术用骨科刮匙，包括匙头（1）、匙杆（3）、匙柄（4）构成的刮匙和带有卡紧块的护管（8）连接成的整体，其特征在于所述护管（8）连接在匙杆（3）、匙柄（4）、卡紧块的通道（5）内，护管（8）内还安装摄像传输装置，所述摄像传输装置由光导纤维束（10）、连接有图像传感器的电子线路板、视频信号线（9）、摄像头（15）构成的摄像总成（2）组成，所述摄像总成（2）与视频信号线（9）或无线模块连接，所述光导纤维束（10）与光源（11）连接，所述摄像头（15）紧贴匙杆（3）安装。2.根据权利要求1所述的微创手术用骨科刮匙，其特征在于所述光导纤维束（10）的前端安装在护管（8）前开口端摄像头（15）的周边处，后端与光源（11）连接。3.根据权利要求1所述的微创手术用骨科刮匙，其特征在于所述护管（8）圆柱形开口端的外表面有平面（14），摄像头（15）紧贴匙杆（3）内壁固定在匙杆（3）内。4.根据权利要求1所述的微创手术用骨科刮匙，其特征在于所述视频信号线（9）的一端与摄像总成（2）连接，另一端伸出护管（8）外与控制器（12）、显示器（13）连接。5.根据权利要求1所述的微创手术用骨科刮匙，其特征在于所述卡紧块由螺塞（6）内壁的环凹槽内安装橡胶圈，紧配锁紧块（7）构成。6.根据权利要求1所述的微创手术用骨科刮匙，其特征在于所述护管（8）直径在1～5毫米，通道（5）直径1.5～6毫米，摄像总成（2）直径在1～5毫米与护管（8）紧配合，护管（8）与通道（5）滑配，匙头（1）与摄像头（15）间距离0.5～10厘米。7.根据权利要求1所述的微创手术用骨科刮匙，其特征在于所述摄像头（15）的外端面，匙杆（3）的前端开口处安装用透明材料制成的玻璃窗口（18）。8.根据权利要求1所述的微创手术用骨科刮匙，其特征在于所述护管（8）内还安装有进、出水管（16、17），进、出水管（16、17）前端在匙杆前端开口的摄像总成（2）处，后端从护管（8）伸出后连接液体泵。2CN103142289A说明书1/3页微创手术用骨科刮匙技术领域[0001]本发明涉及一种医疗器械，特别是一种可作为骨科手术观察骨脊椎等，并通过显示屏进行直视操作使用的微创手术用骨科刮匙。背景技术[0002]随着科技事业的蓬勃发展，内窥器已是现代高科技的产物，它可深入到人肉眼看不到的地方，看清人体器官内部的情况，现已在工业、科技和医疗诊治领域得到广泛应用，而将内窥器技术运用到微创手术中的专利也应运而生。[0003]骨科手术特别是脊椎部位的诊断和治疗时，因在骨脊椎上进行直接观察的难度较大，通常内窥镜是与刮匙手术在分离状态下分两次进行的，因此现有骨科手术操作麻烦、时间长，给患者带来很大的痛苦和负担。[0004]专利号201020257881.2“一次性管状窥视器”就提供了一种作为内窥镜或目测检查直肠、阴道等人体器官使用的医疗器械，它仅是作窥视器进入人体需要的器官作内窥镜检查，清晰地观察到人体器官内部状况或病灶，其仅有观察、检查的作用，还无治疗、手术、根除病灶的功能。[0005]专利号200510060984.3“一种针镜微创手术法成套医疗手
