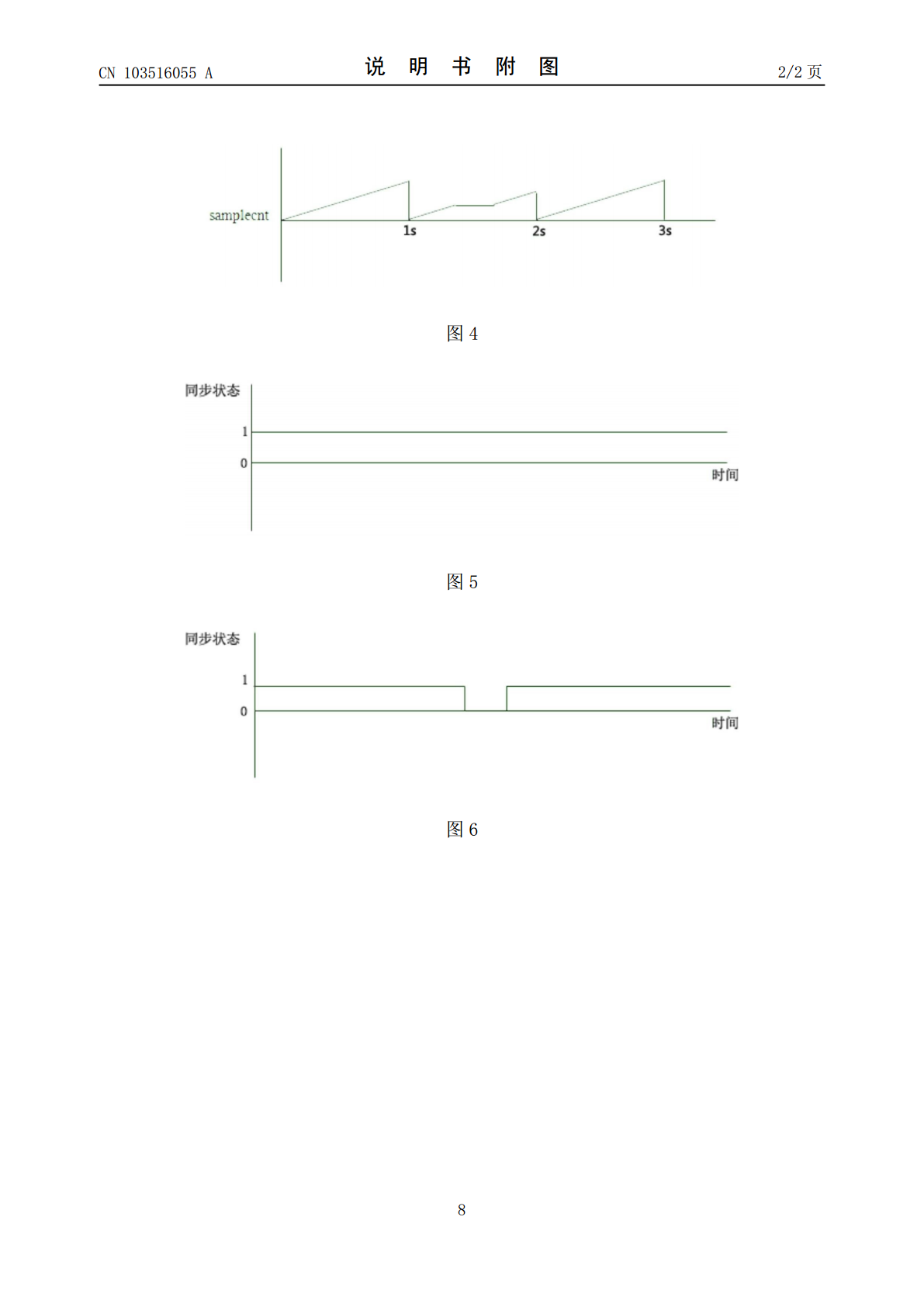

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103516055103516055A(43)申请公布日2014.01.15(21)申请号201310499494.8(22)申请日2013.10.22(71)申请人武汉国电武仪电气股份有限公司地址430073湖北省武汉市东湖新技术开发区光谷软件园(72)发明人付毅邹涛林敏王鹏飞章乐(74)专利代理机构深圳市世纪恒程知识产权代理事务所44287代理人胡海国管自英(51)Int.Cl.H02J13/00(2006.01)权权利要求书1页利要求书1页说明书4页说明书4页附图2页附图2页(54)发明名称智能变电站合并单元状态的监测方法(57)摘要本发明公开了一种智能变电站合并单元状态的监测方法，其通过故障录波装置来监测合并单元的运行状态及同步状态，包括如下步骤：步骤S1，故障录波装置接收合并单元在每一单位时间内发送的采样值报文量、合并单元发送采样值报文的信号；并将采样值报文量形成第一录波数据，将合并单元发送采样值报文的信号形成第二录波数据；步骤S2，第一录波数据及第二录波数据通过分析处理后分别形成第一波形图及第二波形图，并通过第一波形图判断合并单元运行是否正常，通过第二波形图判断合并单元发送采样值报文的信号是否同步，从而对合并单元的运行状态和同步状态进行了前面监视，可及时了解合并单元的状况，避免了运行、维护、调试和事故检修的盲区。CN103516055ACN10356ACN103516055A权利要求书1/1页1.一种智能变电站合并单元状态的监测方法，其通过故障录波装置来监测智能变电站的合并单元的运行状态及同步状态；其特征在于，所述智能变电站合并单元状态的监测方法包括如下步骤：步骤S1，故障录波装置接收合并单元在每一单位时间内发送的采样值报文量、合并单元发送采样值报文的信号；并将所述采样值报文量形成第一录波数据，将所述合并单元发送采样值报文的信号形成第二录波数据；步骤S2，所述第一录波数据及所述第二录波数据通过分析处理后分别形成第一波形图及第二波形图，并通过所述第一波形图判断所述合并单元运行是否正常，通过所述第二波形图判断所述合并单元发送采样值报文的信号是否同步。2.根据权利要求1所述的智能变电站合并单元状态的监测方法，其特征在于，所述步骤S1包括：S11，每一所述单位时间内，所述合并单元每发送一帧采样值报文，采样计数的数值加1；且所述采样计数的数值映射到所述故障录波装置的模拟通道，以形成所述第一录波数据。3.根据权利要求2所述的智能变电站合并单元状态的监测方法，其特征在于，所述步骤S1还包括：每一单位时间完成后，所述采样计数自动清零，且当所述合并单元运行异常时，所述采样计数的数值会保持不变直到所述合并单元运行恢复正常。4.根据权利要求3所述的智能变电站合并单元状态的监测方法，其特征在于，所述单位时间为1秒，所述合并单元以每秒4000帧的速度发送所述采样值报文。5.根据权利要求1至4中任一项所述的智能变电站合并单元状态的监测方法，其特征在于，所述合并单元发送采样值报文的信号映射到所述故障录波装置的开关通道，以形成所述第二录波数据。6.根据权利要求5所述的智能变电站合并单元状态的监测方法，其特征在于，所述故障录波装置接收所述合并单元发送的每一采样值报文时均形成了精确的时间印记，且时间印记随着所述采样值报文分别映射到了所述模拟通道和所述开关通道。7.根据权利要求6所述的智能变电站合并单元状态的监测方法，其特征在于，所述故障录波装置形成时间印记的速度与所述合并单元发送采样值报文的速度同步。8.根据权利要求5所述的智能变电站合并单元状态的监测方法，其特征在于，当所述合并单元发送采样值报文的信号同步时，映射至所述开关通道后显示为“1”；当所述合并单元发送采样值报文的信号不同步时，映射至所述开关通道后显示为“0”。2CN103516055A说明书1/4页智能变电站合并单元状态的监测方法技术领域[0001]本发明涉及一种智能变电站的相关领域，特别涉及一种智能变电站合并单元状态的监测方法。背景技术[0002]智能电网是电力系统发展的趋势，智能变电站是智能电网组成的基础。智能变电站是建立在DL/T860标准基础上，具有一次设备智能化、全站信息数字化、通信平台网络化、信息共享标准化等特点，能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。[0003]DL/T860是基于网络通信平台的变电站自动化系统的行业标准。变电站通信协议系统DL/T86将变电站通信体系分为三层：变电站层、间隔层、过程层。在变电站层和间隔层之间的网络采用抽象通信服务接口映射到制造报文规范(MMS，ManufacturingMessageSpecification)、传输控制
