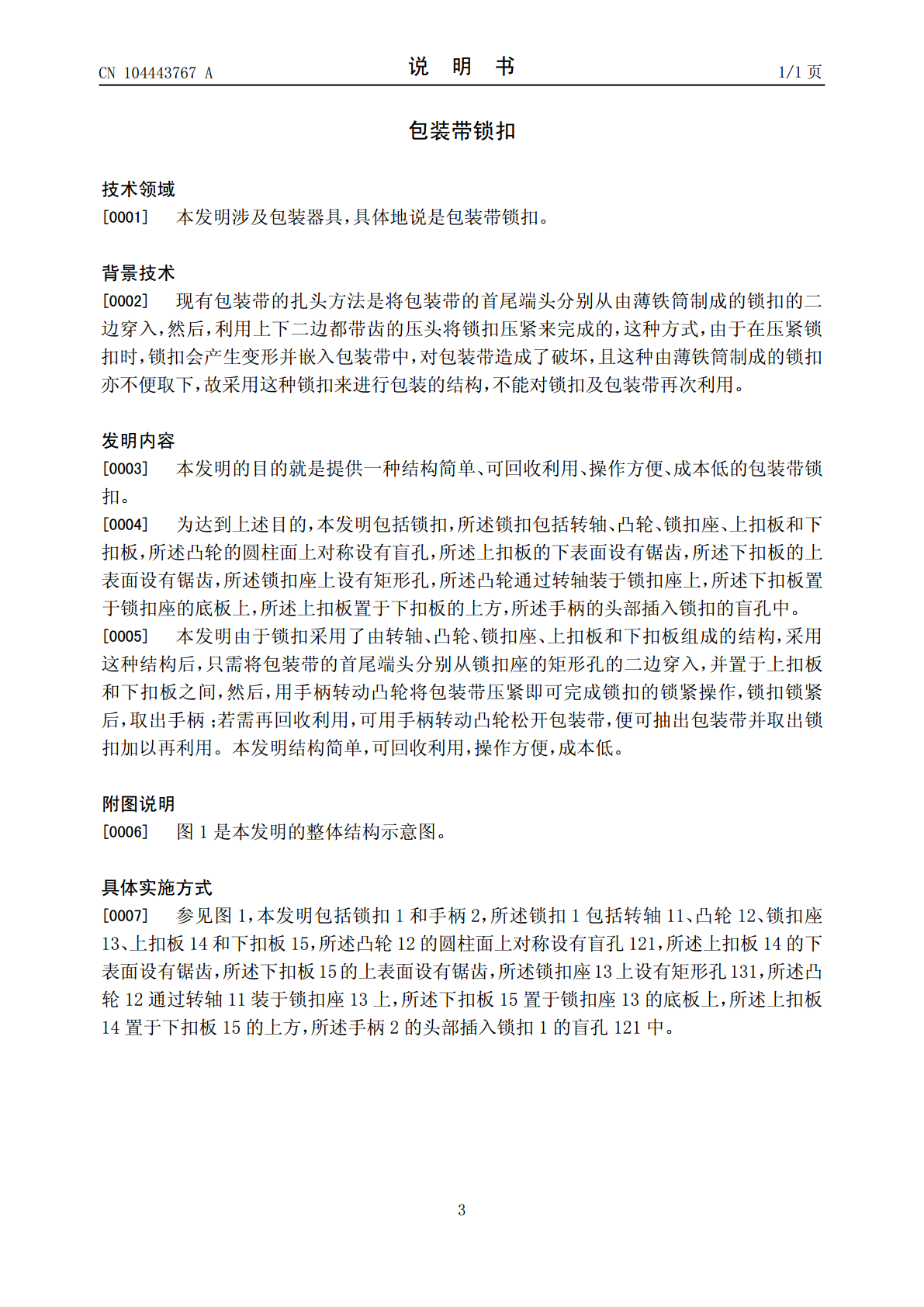

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CN104443767A(43)申请公布日(43)申请公布日2015.03.25(21)申请号201310427767.8(22)申请日2013.09.21(71)申请人黄石市志云机电科技研究所地址435003湖北省黄石市杭州西路创业中心(72)发明人黄凌志李霖山(51)Int.Cl.B65D63/06(2006.01)B65D63/14(2006.01)权利要求书1页说明书1页附图1页(54)发明名称包装带锁扣(57)摘要本发明公开了一种包装带锁扣，其特征在于：包括锁扣（1）和手柄（2），所述锁扣（1）包括转轴（11）、凸轮（12）、锁扣座（13）、上扣板（14）和下扣板（15），所述凸轮（12）的圆柱面上对称设有盲孔（121），所述上扣板（14）的下表面设有锯齿，所述下扣板（15）的上表面设有锯齿，所述锁扣座（13）上设有矩形孔（131），所述凸轮（12）通过转轴（11）装于锁扣座（13）上，所述下扣板（15）置于锁扣座（13）的底板上，所述上扣板（14）置于下扣板（15）的上方，所述手柄（2）的头部插入锁扣（1）的盲孔（121）中。该发明结构简单，可回收利用，操作方便，成本低。CN104443767ACN104443767A权利要求书1/1页1.包装带锁扣，其特征在于：包括锁扣（1）和手柄（2），所述锁扣（1）包括转轴（11）、凸轮（12）、锁扣座（13）、上扣板（14）和下扣板（15），所述凸轮（12）的圆柱面上对称设有盲孔（121），所述上扣板（14）的下表面设有锯齿，所述下扣板（15）的上表面设有锯齿，所述锁扣座（13）上设有矩形孔（131），所述凸轮（12）通过转轴（11）装于锁扣座（13）上，所述下扣板（15）置于锁扣座（13）的底板上，所述上扣板（14）置于下扣板（15）的上方，所述手柄（2）的头部插入锁扣（1）的盲孔（121）中。2CN104443767A说明书1/1页包装带锁扣技术领域[0001]本发明涉及包装器具，具体地说是包装带锁扣。背景技术[0002]现有包装带的扎头方法是将包装带的首尾端头分别从由薄铁筒制成的锁扣的二边穿入，然后，利用上下二边都带齿的压头将锁扣压紧来完成的，这种方式，由于在压紧锁扣时，锁扣会产生变形并嵌入包装带中，对包装带造成了破坏，且这种由薄铁筒制成的锁扣亦不便取下，故采用这种锁扣来进行包装的结构，不能对锁扣及包装带再次利用。发明内容[0003]本发明的目的就是提供一种结构简单、可回收利用、操作方便、成本低的包装带锁扣。[0004]为达到上述目的，本发明包括锁扣，所述锁扣包括转轴、凸轮、锁扣座、上扣板和下扣板，所述凸轮的圆柱面上对称设有盲孔，所述上扣板的下表面设有锯齿，所述下扣板的上表面设有锯齿，所述锁扣座上设有矩形孔，所述凸轮通过转轴装于锁扣座上，所述下扣板置于锁扣座的底板上，所述上扣板置于下扣板的上方，所述手柄的头部插入锁扣的盲孔中。[0005]本发明由于锁扣采用了由转轴、凸轮、锁扣座、上扣板和下扣板组成的结构，采用这种结构后，只需将包装带的首尾端头分别从锁扣座的矩形孔的二边穿入，并置于上扣板和下扣板之间，然后，用手柄转动凸轮将包装带压紧即可完成锁扣的锁紧操作，锁扣锁紧后，取出手柄；若需再回收利用，可用手柄转动凸轮松开包装带，便可抽出包装带并取出锁扣加以再利用。本发明结构简单，可回收利用，操作方便，成本低。附图说明[0006]图1是本发明的整体结构示意图。具体实施方式[0007]参见图1，本发明包括锁扣1和手柄2，所述锁扣1包括转轴11、凸轮12、锁扣座13、上扣板14和下扣板15，所述凸轮12的圆柱面上对称设有盲孔121，所述上扣板14的下表面设有锯齿，所述下扣板15的上表面设有锯齿，所述锁扣座13上设有矩形孔131，所述凸轮12通过转轴11装于锁扣座13上，所述下扣板15置于锁扣座13的底板上，所述上扣板14置于下扣板15的上方，所述手柄2的头部插入锁扣1的盲孔121中。3CN104443767A说明书附图1/1页图14
