一种智能可翻转显示屏.pdf

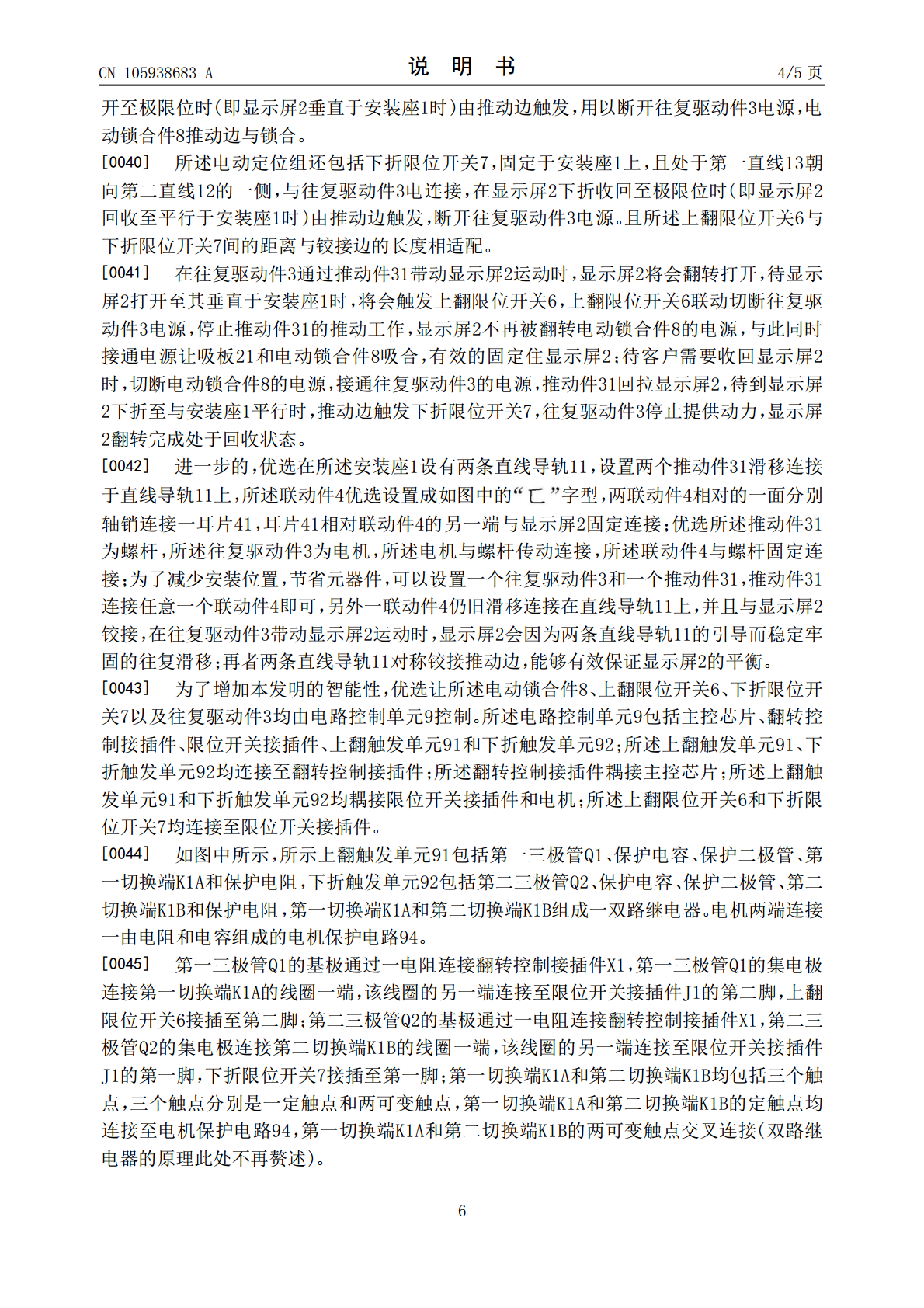

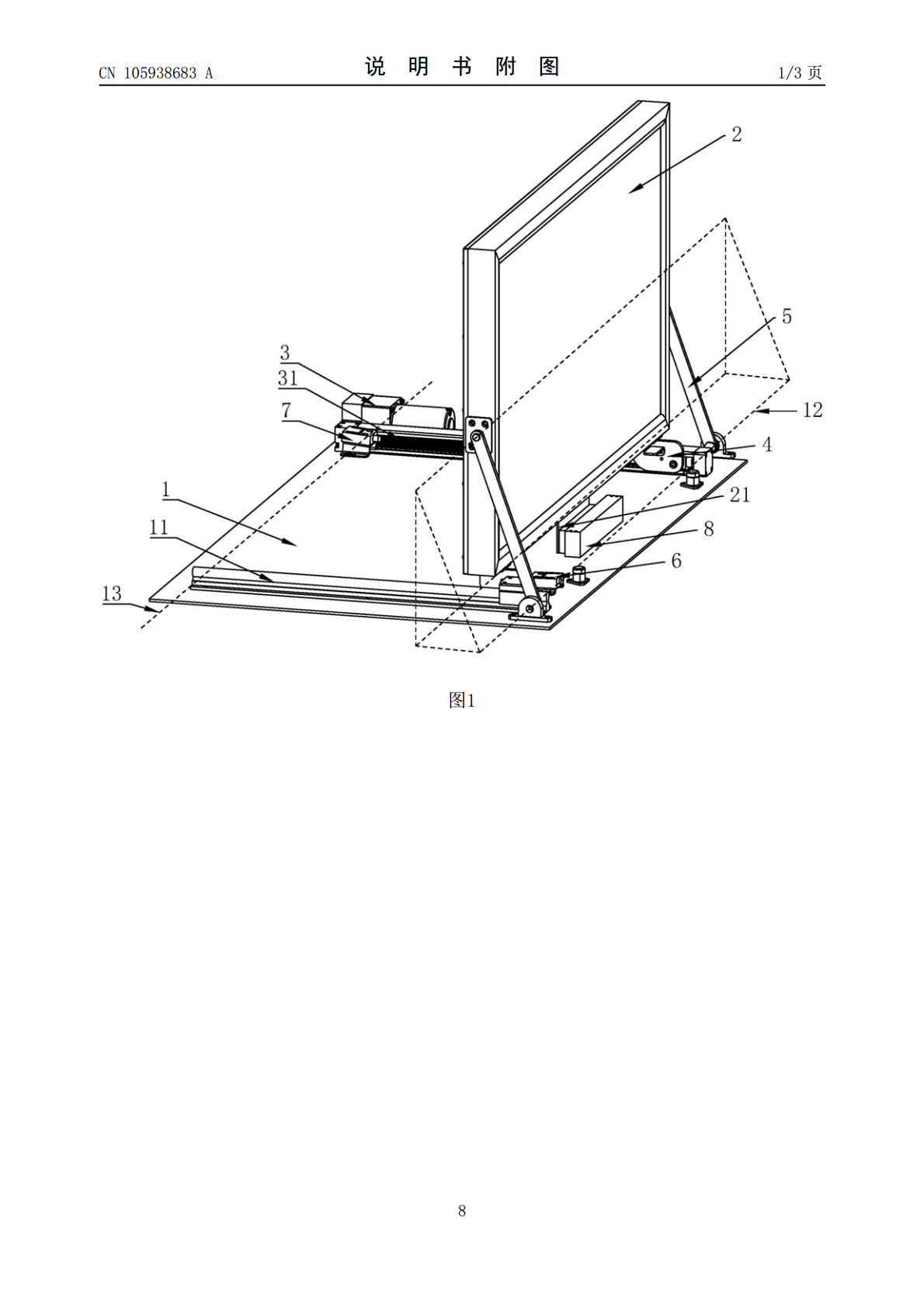

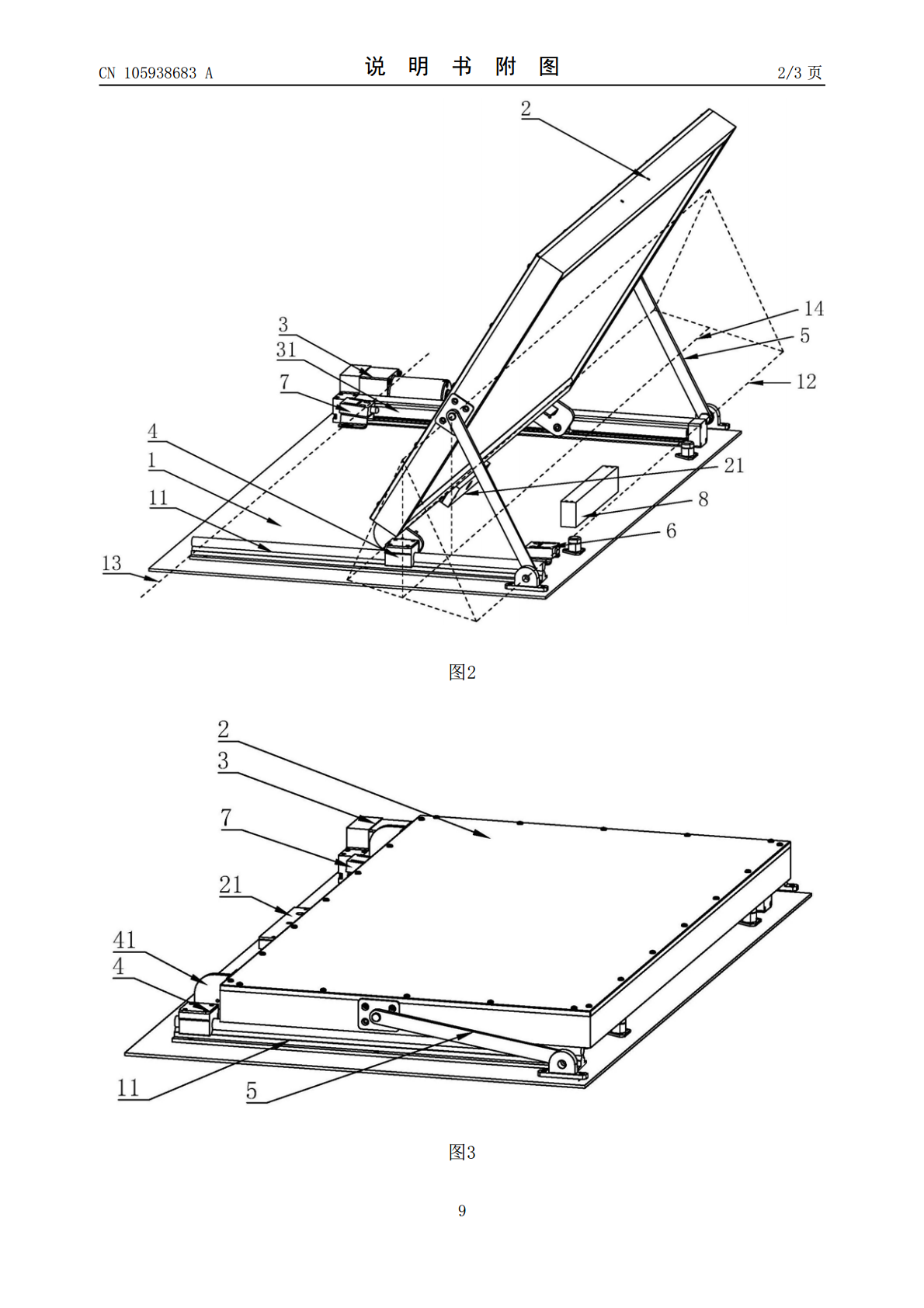

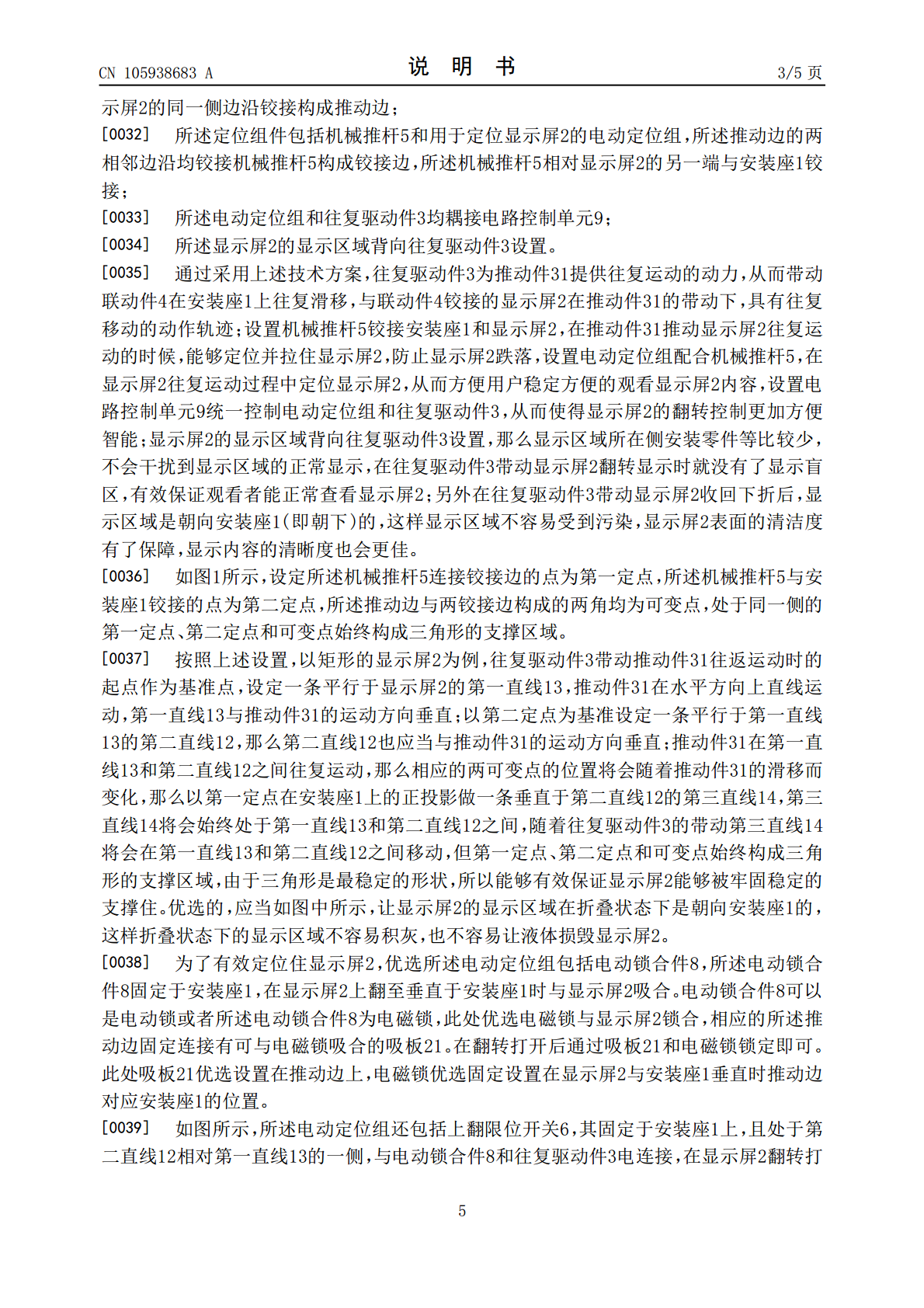

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105938683A(43)申请公布日2016.09.14(21)申请号201610504735.7(22)申请日2016.06.27(71)申请人星际控股集团有限公司地址325000浙江省温州市月乐西街160号(72)发明人卢乐琴徐翼肖波项秀(74)专利代理机构北京方圆嘉禾知识产权代理有限公司11385代理人董芙蓉(51)Int.Cl.G09F9/00(2006.01)F16M11/42(2006.01)F16M11/06(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种智能可翻转显示屏(57)摘要本发明公开了一种智能可翻转显示屏，包括安装座、显示屏、翻转机构和电路控制单元，翻转机构包括推动组件和定位组件；推动组件包括往复驱动件、推动件以及至少一个联动件，往复驱动件通过推动件连接联动件，联动件均与安装座滑移连接，联动件均与显示屏的同一侧边沿铰接构成推动边；定位组件包括机械推杆和用于定位显示屏的电动定位组，推动边的两相邻边沿均铰接机械推杆构成铰接边，机械推杆相对显示屏的另一端与安装座铰接；电动定位组和往复驱动件均耦接电路控制单元。该种显示屏方便用户稳定方便的观看显示屏内容显示屏的翻转控制更加方便智能，没有显示盲区，有效保证观看者能正常查看显示屏。CN105938683ACN105938683A权利要求书1/1页1.一种智能可翻转显示屏，其特征在于：包括安装座、显示屏、翻转机构和电路控制单元，所述翻转机构包括推动组件和定位组件；所述推动组件包括往复驱动件、推动件以及至少一个联动件，所述往复驱动件通过推动件连接联动件，所述的联动件均与安装座滑移连接，所述联动件均与显示屏的同一侧边沿铰接构成推动边；所述定位组件包括机械推杆和用于定位显示屏的电动定位组，所述推动边的两相邻边沿均铰接机械推杆构成铰接边，所述机械推杆相对显示屏的另一端与安装座铰接；所述电动定位组和往复驱动件均耦接电路控制单元；所述显示屏的显示区域背向往复驱动件设置。2.根据权利要求1所述的智能可翻转显示屏，其特征在于：所述机械推杆连接铰接边的点为第一定点，所述机械推杆与安装座铰接的点为第二定点，所述推动边与两铰接边构成的两角均为可变点，处于同一侧的第一定点、第二定点和可变点始终构成三角形的支撑区域。3.根据权利要求2所述的智能可翻转显示屏，其特征在于：所述电动定位组包括电动锁合件，所述电动锁合件固定于安装座，在显示屏上翻至垂直于安装座时与显示屏吸合。4.根据权利要求3所述的智能可翻转显示屏，其特征在于：所述电动定位组还包括上翻限位开关，其固定于安装座，与电动锁合件和往复驱动件电连接，在显示屏翻转打开至极限位时由推动边触发，用以断开往复驱动件电源，电动锁合件推动边与锁合。5.根据权利要求4所述的智能可翻转显示屏，其特征在于：所述电动定位组还包括下折限位开关，固定于安装座，与往复驱动件电连接，在显示屏下折收回至极限位时由推动边触发，断开往复驱动件电源；所述上翻限位开关与下折限位开关间的距离与铰接边的长度相适配。6.根据权利要求5所述的智能可翻转显示屏，其特征在于：所述电动锁合件为电磁锁，所述推动边固定连接有可与电磁锁吸合的吸板。7.根据权利要求5或6中任意一项所述的智能可翻转显示屏，其特征在于：所述电动锁合件、上翻限位开关、下折限位开关以及往复驱动件均由电路控制单元控制。8.根据权利要求1至6中任意一项所述的智能可翻转显示屏，其特征在于：所述安装座设有直线导轨，所述联动件滑移连接于直线导轨，所述推动件为螺杆，所述往复驱动件为电机，所述电机与螺杆传动连接，所述联动件与螺杆固定连接。9.根据权利要求7所述的智能可翻转显示屏，其特征在于：所述电路控制单元包括主控芯片、翻转控制接插件、限位开关接插件、上翻触发单元和下折触发单元；所述上翻触发单元、下折触发单元均连接至翻转控制接插件；所述翻转控制接插件耦接主控芯片；所述上翻触发单元和下折触发单元均耦接限位开关接插件和电机；所述上翻限位开关和下折限位开关均连接至限位开关接插件。10.根据权利要求9所述的智能可翻转显示屏，其特征在于：所述主控芯片还耦接有用于减小静电电流的保护单元，所述保护单元耦接限位开关接插件和翻转控制接插件。2CN105938683A说明书1/5页一种智能可翻转显示屏技术领域[0001]本发明涉及一种显示设备，更具体地说，它涉及一种翻转显示屏。背景技术[0002]在一些需要节约空间各种环境场合，如汽车上、飞机上、火车上、轮船上等等，一个良好的显示系统可以帮助驾驶员和乘客了解交通工具自身的状态、周围和驾驶相关的信息。正是有这种需要，各种显示技术都开始应用于这些环境场合上。目前的显示屏只能达到简单的翻转，定位结构不够牢固稳定，且
