具有减振功能的超声波换能器.pdf

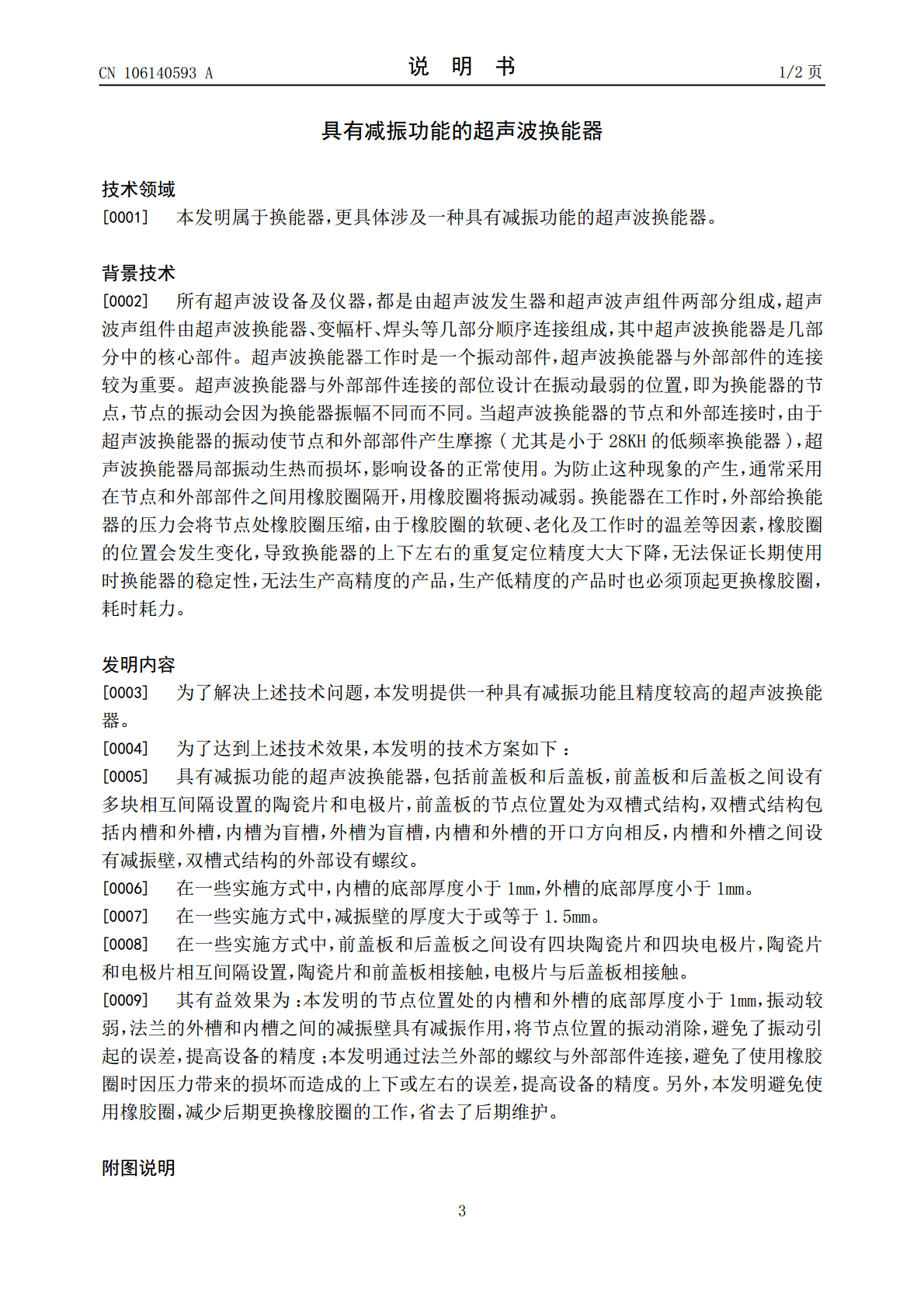

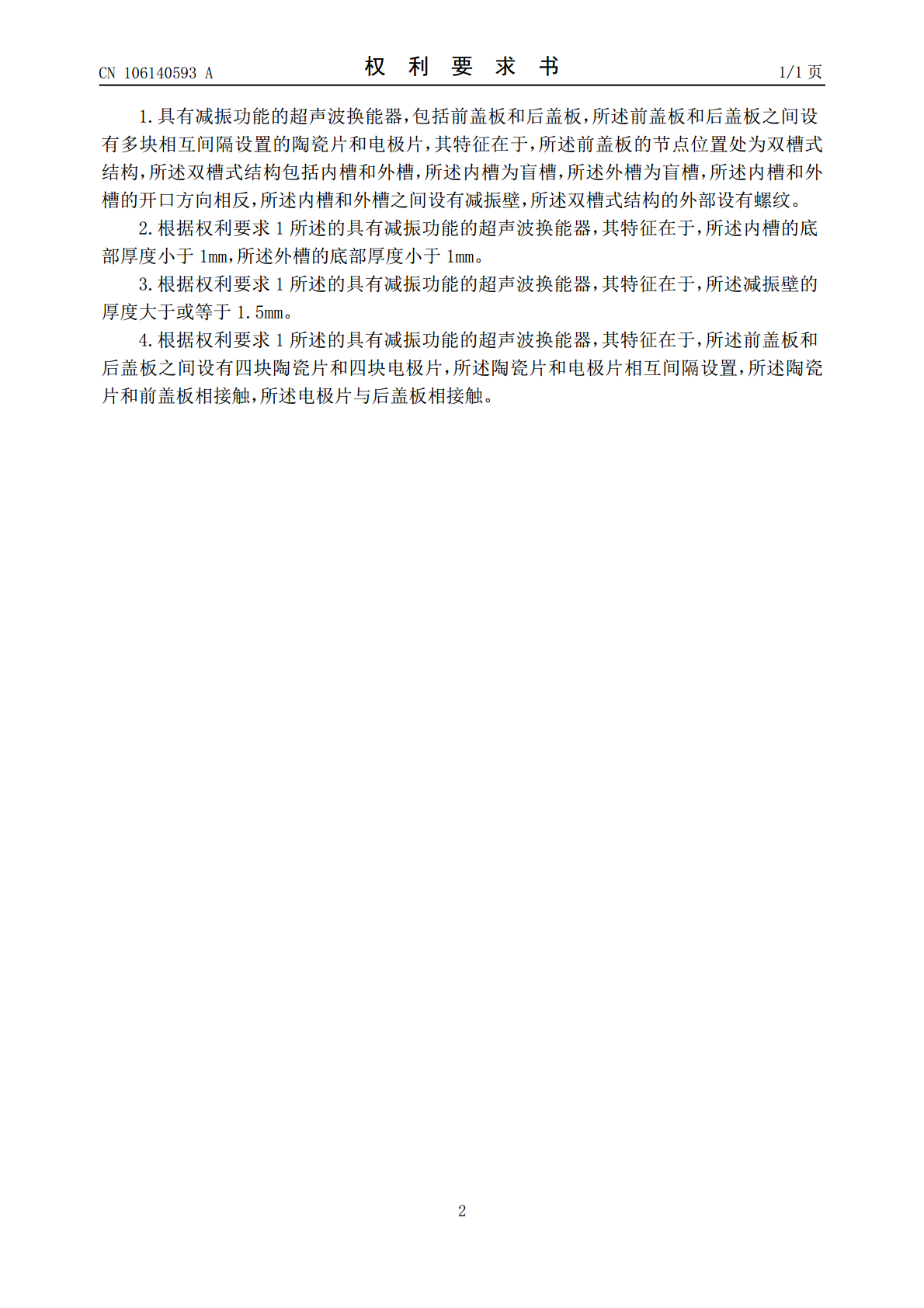

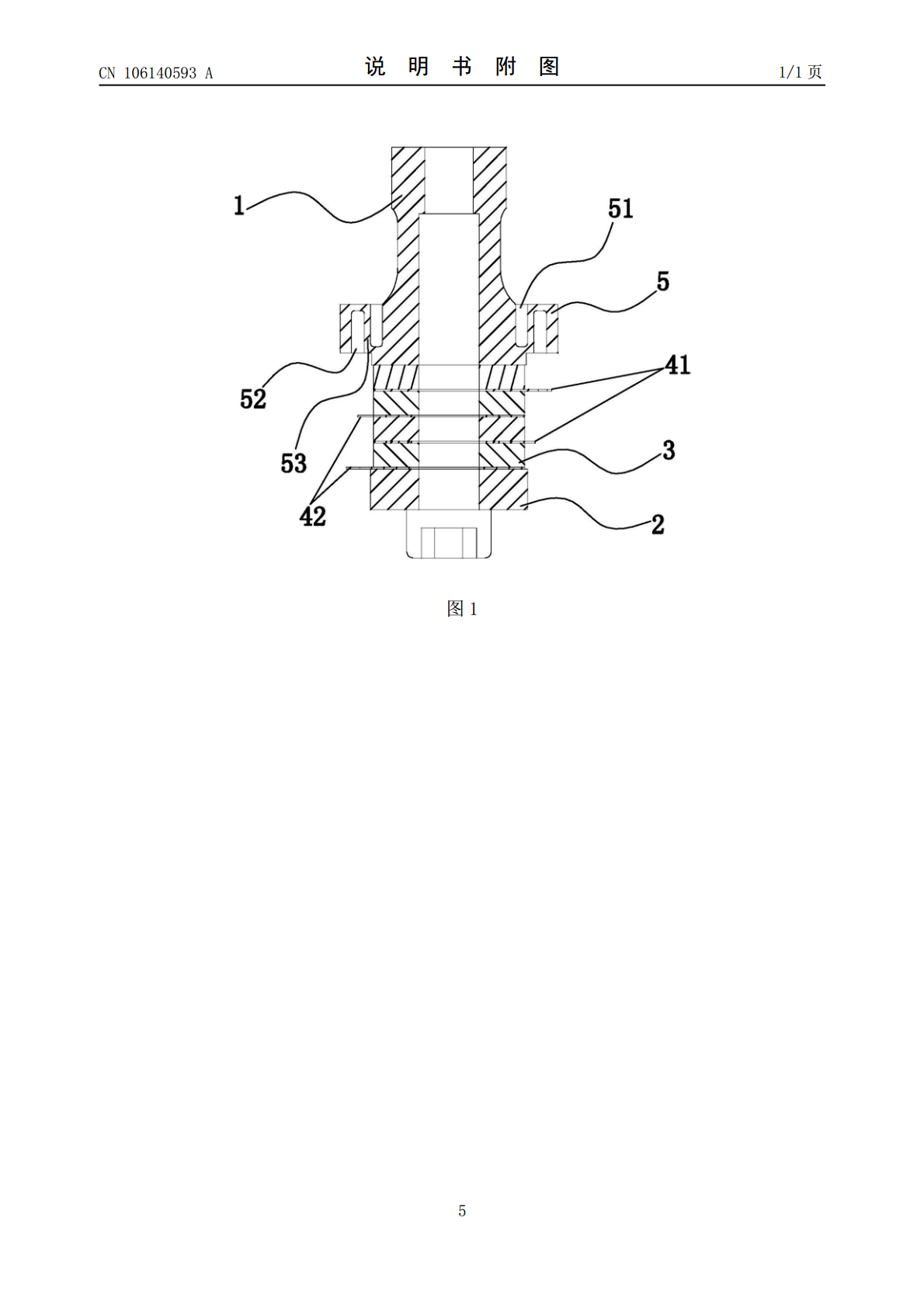

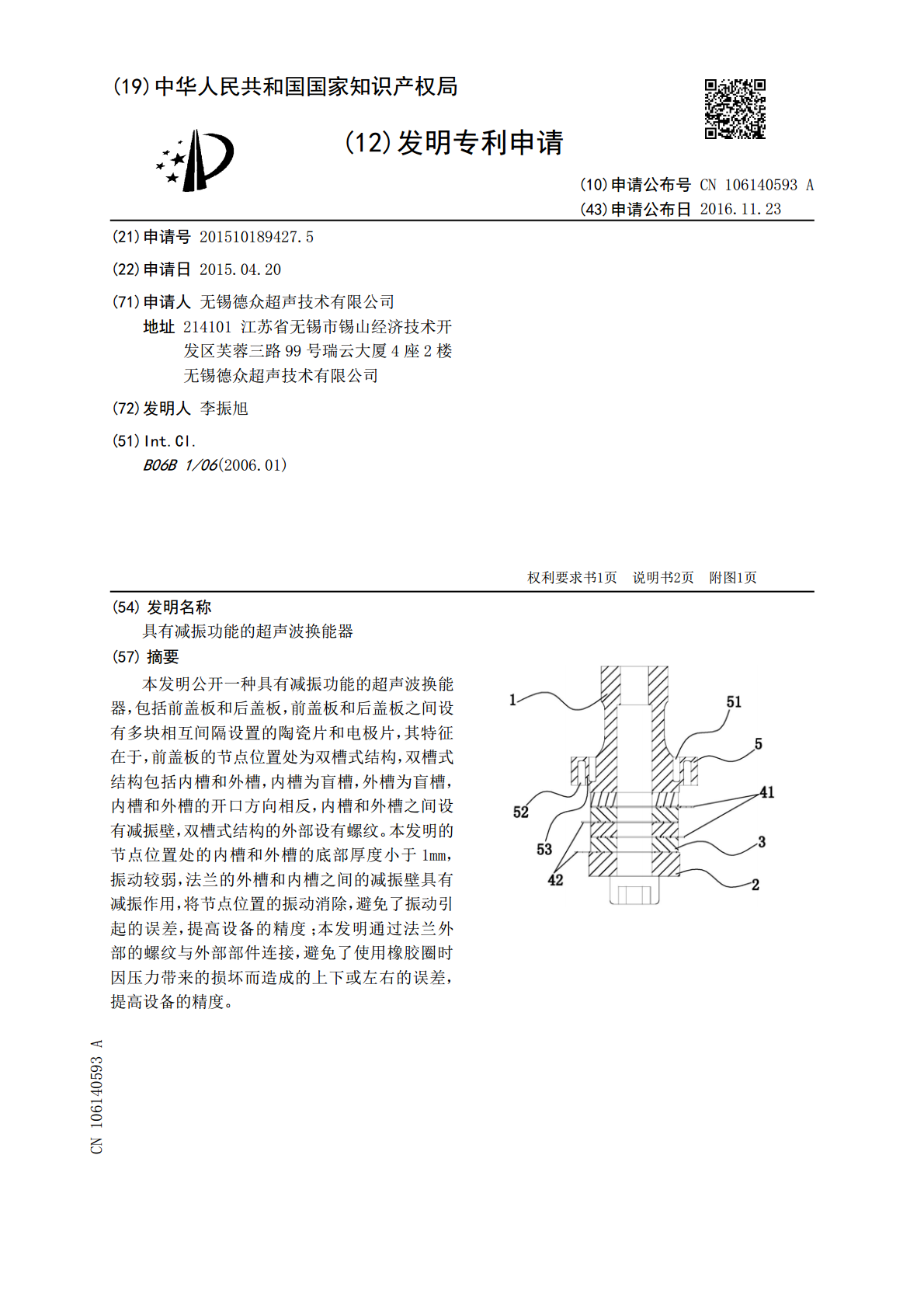

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106140593A(43)申请公布日2016.11.23(21)申请号201510189427.5(22)申请日2015.04.20(71)申请人无锡德众超声技术有限公司地址214101江苏省无锡市锡山经济技术开发区芙蓉三路99号瑞云大厦4座2楼无锡德众超声技术有限公司(72)发明人李振旭(51)Int.Cl.B06B1/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称具有减振功能的超声波换能器(57)摘要本发明公开一种具有减振功能的超声波换能器，包括前盖板和后盖板，前盖板和后盖板之间设有多块相互间隔设置的陶瓷片和电极片，其特征在于，前盖板的节点位置处为双槽式结构，双槽式结构包括内槽和外槽，内槽为盲槽，外槽为盲槽，内槽和外槽的开口方向相反，内槽和外槽之间设有减振壁，双槽式结构的外部设有螺纹。本发明的节点位置处的内槽和外槽的底部厚度小于1mm，振动较弱，法兰的外槽和内槽之间的减振壁具有减振作用，将节点位置的振动消除，避免了振动引起的误差，提高设备的精度；本发明通过法兰外部的螺纹与外部部件连接，避免了使用橡胶圈时因压力带来的损坏而造成的上下或左右的误差，提高设备的精度。CN106140593ACN106140593A权利要求书1/1页1.具有减振功能的超声波换能器，包括前盖板和后盖板，所述前盖板和后盖板之间设有多块相互间隔设置的陶瓷片和电极片，其特征在于，所述前盖板的节点位置处为双槽式结构，所述双槽式结构包括内槽和外槽，所述内槽为盲槽，所述外槽为盲槽，所述内槽和外槽的开口方向相反，所述内槽和外槽之间设有减振壁，所述双槽式结构的外部设有螺纹。2.根据权利要求1所述的具有减振功能的超声波换能器，其特征在于，所述内槽的底部厚度小于1mm，所述外槽的底部厚度小于1mm。3.根据权利要求1所述的具有减振功能的超声波换能器，其特征在于，所述减振壁的厚度大于或等于1.5mm。4.根据权利要求1所述的具有减振功能的超声波换能器，其特征在于，所述前盖板和后盖板之间设有四块陶瓷片和四块电极片，所述陶瓷片和电极片相互间隔设置，所述陶瓷片和前盖板相接触，所述电极片与后盖板相接触。2CN106140593A说明书1/2页具有减振功能的超声波换能器技术领域[0001]本发明属于换能器，更具体涉及一种具有减振功能的超声波换能器。背景技术[0002]所有超声波设备及仪器，都是由超声波发生器和超声波声组件两部分组成，超声波声组件由超声波换能器、变幅杆、焊头等几部分顺序连接组成，其中超声波换能器是几部分中的核心部件。超声波换能器工作时是一个振动部件，超声波换能器与外部部件的连接较为重要。超声波换能器与外部部件连接的部位设计在振动最弱的位置，即为换能器的节点，节点的振动会因为换能器振幅不同而不同。当超声波换能器的节点和外部连接时，由于超声波换能器的振动使节点和外部部件产生摩擦(尤其是小于28KH的低频率换能器)，超声波换能器局部振动生热而损坏，影响设备的正常使用。为防止这种现象的产生，通常采用在节点和外部部件之间用橡胶圈隔开，用橡胶圈将振动减弱。换能器在工作时，外部给换能器的压力会将节点处橡胶圈压缩，由于橡胶圈的软硬、老化及工作时的温差等因素，橡胶圈的位置会发生变化，导致换能器的上下左右的重复定位精度大大下降，无法保证长期使用时换能器的稳定性，无法生产高精度的产品，生产低精度的产品时也必须顶起更换橡胶圈，耗时耗力。发明内容[0003]为了解决上述技术问题，本发明提供一种具有减振功能且精度较高的超声波换能器。[0004]为了达到上述技术效果，本发明的技术方案如下：[0005]具有减振功能的超声波换能器，包括前盖板和后盖板，前盖板和后盖板之间设有多块相互间隔设置的陶瓷片和电极片，前盖板的节点位置处为双槽式结构，双槽式结构包括内槽和外槽，内槽为盲槽，外槽为盲槽，内槽和外槽的开口方向相反，内槽和外槽之间设有减振壁，双槽式结构的外部设有螺纹。[0006]在一些实施方式中，内槽的底部厚度小于1mm，外槽的底部厚度小于1mm。[0007]在一些实施方式中，减振壁的厚度大于或等于1.5mm。[0008]在一些实施方式中，前盖板和后盖板之间设有四块陶瓷片和四块电极片，陶瓷片和电极片相互间隔设置，陶瓷片和前盖板相接触，电极片与后盖板相接触。[0009]其有益效果为：本发明的节点位置处的内槽和外槽的底部厚度小于1mm，振动较弱，法兰的外槽和内槽之间的减振壁具有减振作用，将节点位置的振动消除，避免了振动引起的误差，提高设备的精度；本发明通过法兰外部的螺纹与外部部件连接，避免了使用橡胶圈时因压力带来的损坏而造成的上下或左右的误差，提高设备的精度。另外，本发明避免使用橡胶圈，减少后期更换橡胶圈的
