加強无线讯号的电容式触控电子白板.pdf

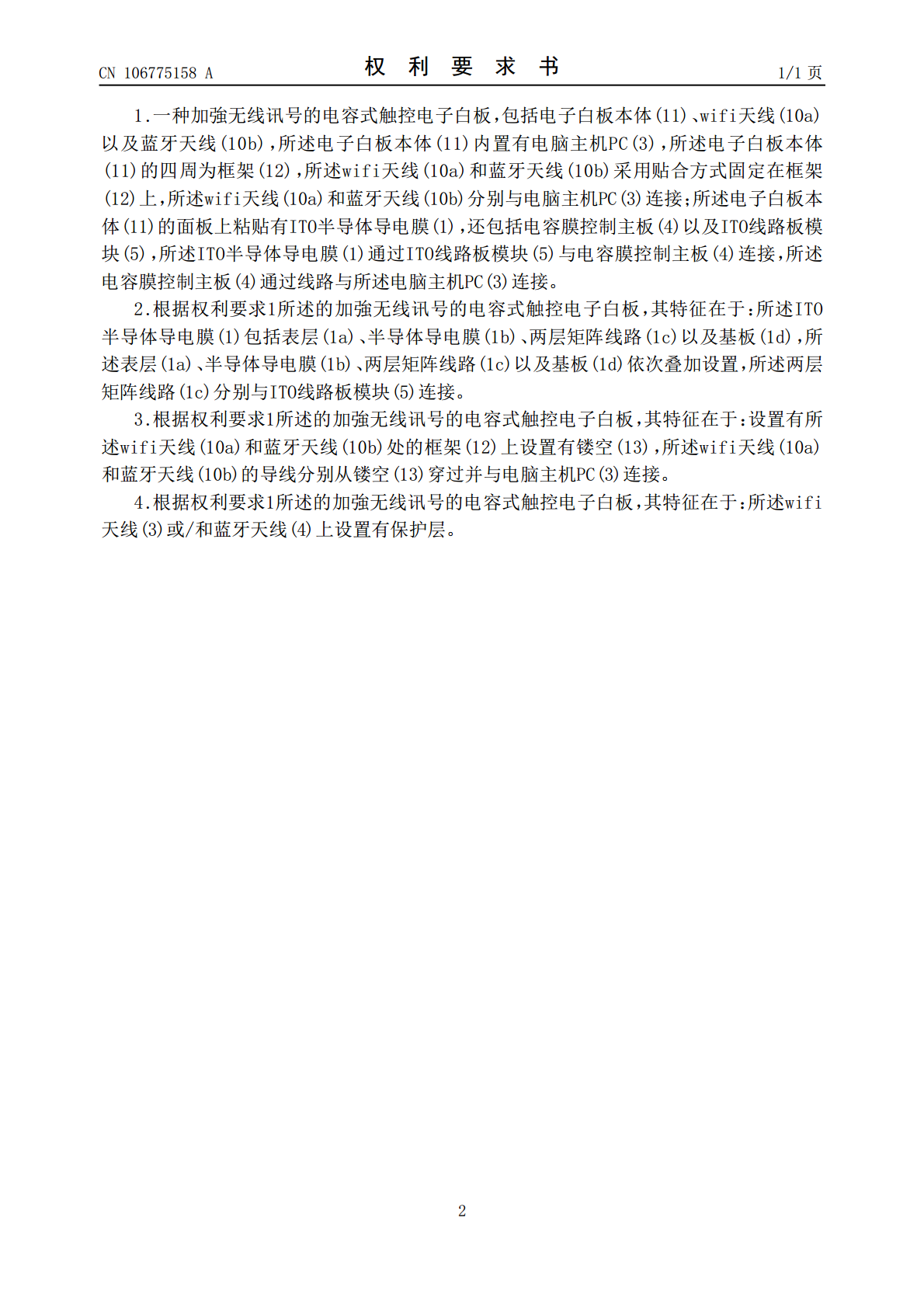

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106775158A(43)申请公布日2017.05.31(21)申请号201611219000.6(22)申请日2016.12.26(71)申请人苏州腾邦科技有限公司地址215000江苏省苏州市苏州高新区泰山路向街19号(72)发明人蔡明塘(74)专利代理机构无锡市汇诚永信专利代理事务所(普通合伙)32260代理人张欢勇(51)Int.Cl.G06F3/044(2006.01)权利要求书1页说明书3页附图2页(54)发明名称加強无线讯号的电容式触控电子白板(57)摘要本发明公开了一种加強无线讯号的电容式触控电子白板，包括电子白板本体、wifi天线和蓝牙天线，所述电子白板本体内置有电脑主机PC，所述wifi天线和蓝牙天线采用贴合方式固定在电脑主机PC的框架上，所述wifi天线和蓝牙天线分别与电脑主机PC连接；所述电子白板本体的面板上粘贴有ITO半导体导电膜，还包括电容膜控制主板以及ITO线路板模块，所述ITO半导体导电膜通过ITO线路板模块与电容膜控制主板连接，所述电容膜控制主板通过线路与所述电脑主机PC连接。本发明通过对wifi天线、蓝牙天线组装位置的改善，可以增加wifi和蓝牙效能，降低通信屏蔽影响，抑制干扰问题，无蓝光危害、能抗电磁辐射、触控面无需平整度要求、能抗强光干扰、触控无盲区、不受干扰。CN106775158ACN106775158A权利要求书1/1页1.一种加強无线讯号的电容式触控电子白板，包括电子白板本体(11)、wifi天线(10a)以及蓝牙天线(10b)，所述电子白板本体(11)内置有电脑主机PC(3)，所述电子白板本体(11)的四周为框架(12)，所述wifi天线(10a)和蓝牙天线(10b)采用贴合方式固定在框架(12)上，所述wifi天线(10a)和蓝牙天线(10b)分别与电脑主机PC(3)连接；所述电子白板本体(11)的面板上粘贴有ITO半导体导电膜(1)，还包括电容膜控制主板(4)以及ITO线路板模块(5)，所述ITO半导体导电膜(1)通过ITO线路板模块(5)与电容膜控制主板(4)连接，所述电容膜控制主板(4)通过线路与所述电脑主机PC(3)连接。2.根据权利要求1所述的加強无线讯号的电容式触控电子白板，其特征在于：所述ITO半导体导电膜(1)包括表层(1a)、半导体导电膜(1b)、两层矩阵线路(1c)以及基板(1d)，所述表层(1a)、半导体导电膜(1b)、两层矩阵线路(1c)以及基板(1d)依次叠加设置，所述两层矩阵线路(1c)分别与ITO线路板模块(5)连接。3.根据权利要求1所述的加強无线讯号的电容式触控电子白板，其特征在于：设置有所述wifi天线(10a)和蓝牙天线(10b)处的框架(12)上设置有镂空(13)，所述wifi天线(10a)和蓝牙天线(10b)的导线分别从镂空(13)穿过并与电脑主机PC(3)连接。4.根据权利要求1所述的加強无线讯号的电容式触控电子白板，其特征在于：所述wifi天线(3)或/和蓝牙天线(4)上设置有保护层。2CN106775158A说明书1/3页加強无线讯号的电容式触控电子白板技术领域[0001]本发明涉及一种电子白板，尤其涉及一种加強无线讯号的电容式触控电子白板。背景技术[0002]随着科技发展，越来越多的多媒体电子产品应用在教学和会议室中，如电子白板以及LCD屏幕。电子白板及LCD屏幕采用内置电脑，直接可在白板和LCD屏幕上进行触控，继而来实现多媒体一体化，方便了教师的操作和会议中演讲者的操作。为了更为方便使用者传输资料，目前很多LCD屏幕、电子白板具备蓝牙和无线功能，便于使用者将所需讲解的资料预先传入该内置有电脑的LCD屏幕或电子白板中。但是，一般wifi模块和蓝牙模块均为内置在产品中，而内置的wifi模块和蓝牙模块所产生的信号易受到产品(电子白板/LCD屏幕)的内部部件结构和材质的影响，导致信号减弱、屏蔽和干扰等，继而导致无法进行有效的传输；此外，一般均采用红外触控技术，会产生如下问题：1)蓝光危害；2)产生电磁辐射；3)触控面要有平整度要求，一旦触控面不平整，则会影响触控的灵敏度；4)无法抗强光干扰、产生盲区；5)将三角尺等教材放在白板上后，对触控形成干扰等。发明内容[0003]为克服上述缺点，本发明的目的在于提供一种增加wifi和蓝牙效能、降低通信屏蔽影响、且无蓝光危害、能抗电磁辐射、触控面无需平整度要求、能抗强光干扰、触控无盲区、不受干扰的加強无线讯号的电容式触控电子白板。[0004]为了达到以上目的，本发明采用的技术方案是：一种加強无线讯号的电容式触控电子白板，包括电子白板本体、wifi天线和蓝牙天线，所述电子白板本体内置有电脑主机PC，所述电子白板本体的四周
