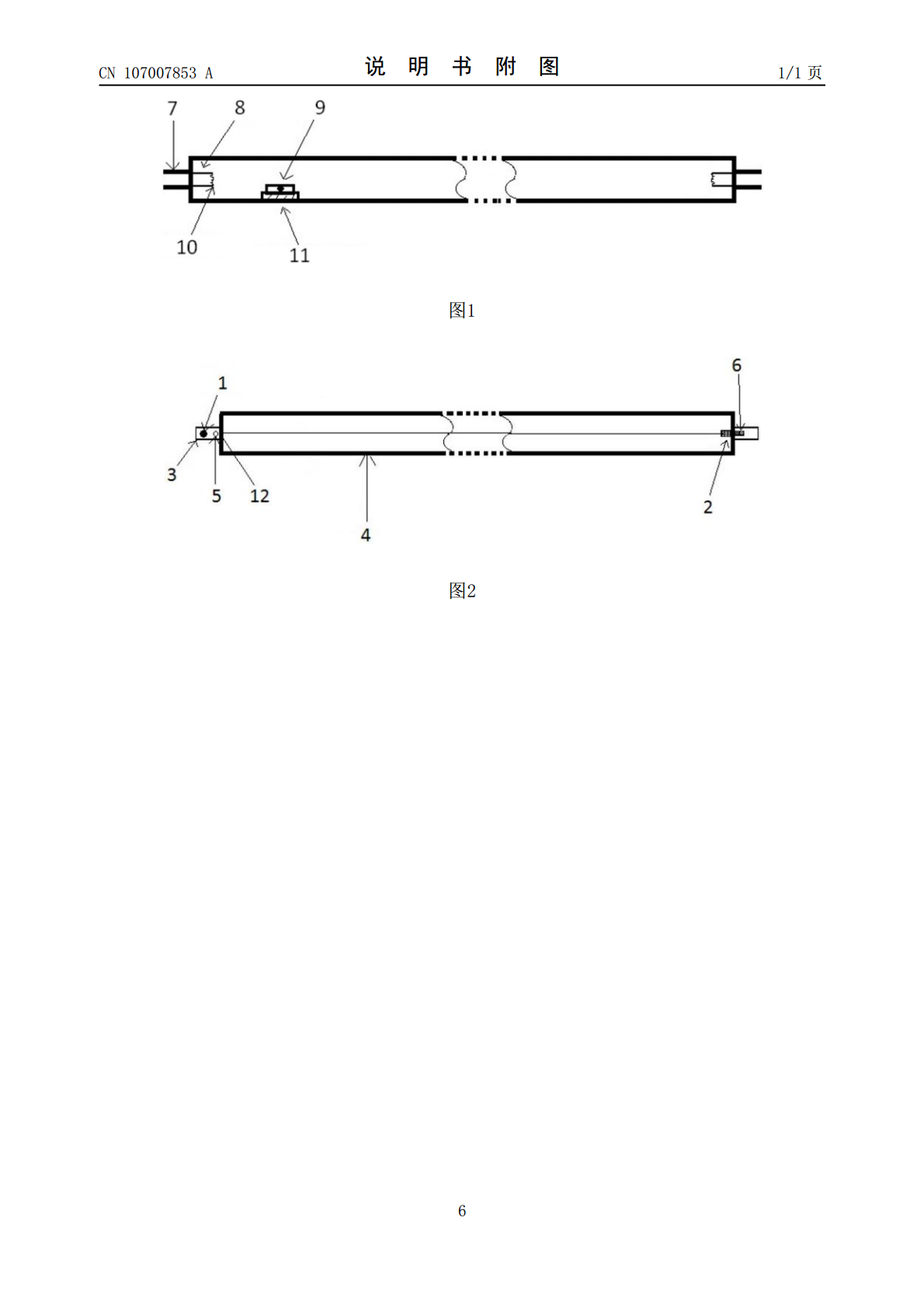

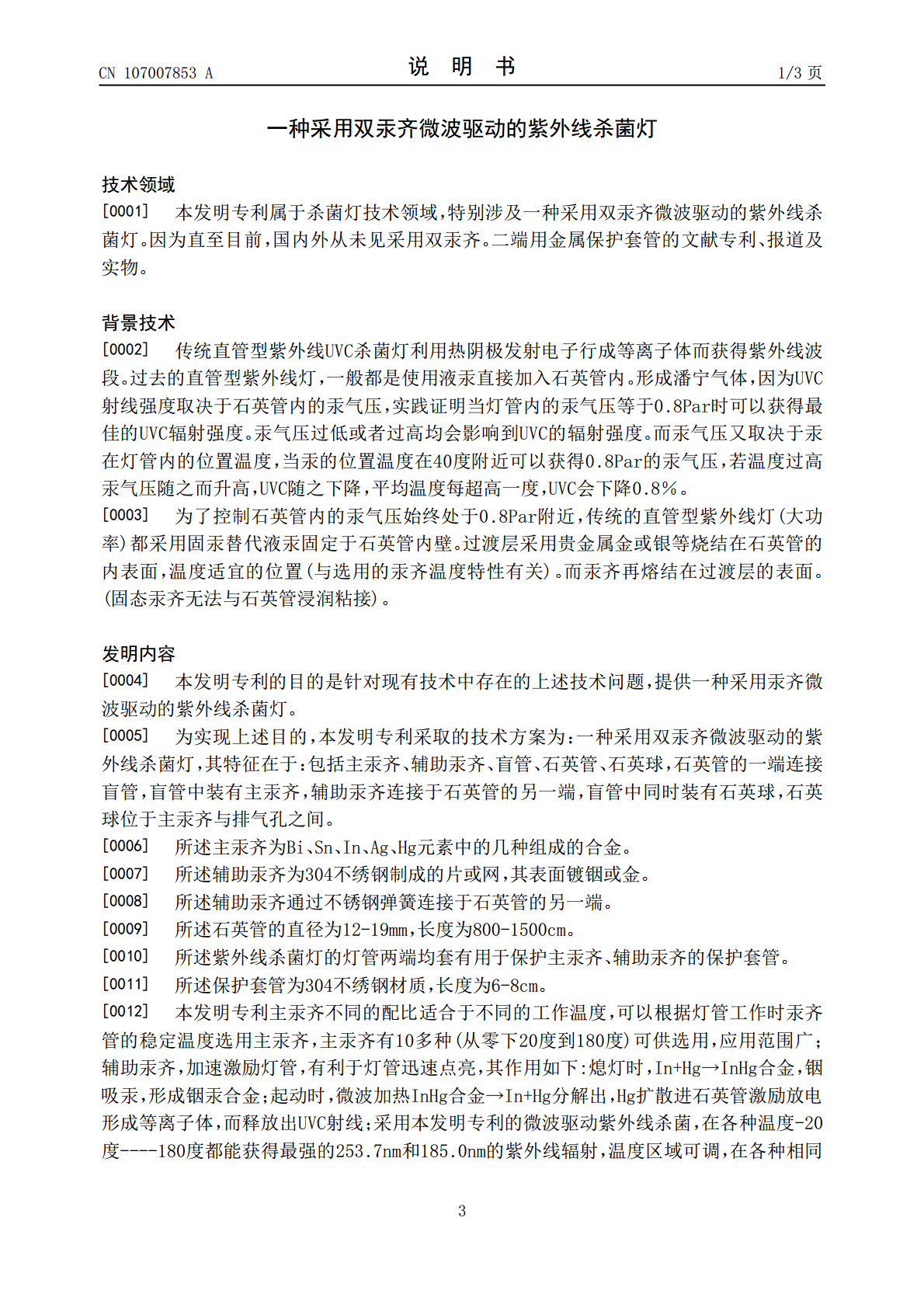

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107007853A(43)申请公布日2017.08.04(21)申请号201710299706.6(22)申请日2017.05.02(71)申请人朱升和地址225600江苏省扬州市高邮市城南经济新区车逻镇工业集中区(72)发明人朱升和(74)专利代理机构大连理工大学专利中心21200代理人梅洪玉(51)Int.Cl.A61L2/10(2006.01)A61L9/20(2006.01)H01J61/02(2006.01)H01J61/20(2006.01)H01J61/54(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种采用双汞齐微波驱动的紫外线杀菌灯(57)摘要本发明属于杀菌灯技术领域，特别涉及一种采用双汞齐微波驱动的紫外线杀菌灯。该杀菌灯包括主汞齐、辅助汞齐、盲管、石英管、石英球，石英管的一端连接盲管，盲管中装有主汞齐，辅助汞齐连接于石英管的另一端，盲管中同时装有石英球，石英球位于主汞齐与排气孔之间。本发明的微波驱动紫外线杀菌，在各种温度-20度—180度都能获得最强的253.7nm和185.0nm的紫外线辐射，温度区域可调，在各种相同的负荷下均能获得最强的紫外线辐射；节能、环保，灯管寿终或意外破损后，汞合金可以完全回收环保处理，不会对环境造成环境污染；无灯丝电子粉、寿命长、光衰小、无电极连线、便于清洗、维护及安装。CN107007853ACN107007853A权利要求书1/1页1.一种采用双汞齐微波驱动的紫外线杀菌灯，其特征在于：包括主汞齐(1)、辅助汞齐(2)、盲管(3)、石英管(4)、石英球(5)，石英管(4)的一端连接盲管(3)，盲管(3)中装有主汞齐(1)，辅助汞齐(2)连接于石英管(4)的另一端，盲管(3)中同时装有石英球(5)，石英球(5)位于主汞齐(1)与排气孔(12)之间。2.根据权利要求1所述的一种采用双汞齐微波驱动的紫外线杀菌灯，其特征在于：所述主汞齐(1)为Bi、Sn、In、Ag、Hg元素中的几种组成的合金。3.根据权利要求1所述的一种采用双汞齐微波驱动的紫外线杀菌灯，其特征在于：所述辅助汞齐(2)为304不绣钢制成的片或网，其表面镀铟或金。4.根据权利要求1所述的一种采用双汞齐微波驱动的紫外线杀菌灯，其特征在于：所述辅助汞齐(2)通过不锈钢弹簧(6)连接于石英管(4)的另一端。5.根据权利要求1至4任一所述的一种采用双汞齐微波驱动的紫外线杀菌灯，其特征在于：所述石英管(4)的直径为12-19mm，长度为800-1500cm。6.根据权利要求1至4任一所述的一种采用双汞齐微波驱动的紫外线杀菌灯，其特征在于：所述紫外线杀菌灯的灯管两端均套有用于保护主汞齐(1)、辅助汞齐(2)的保护套管。7.根据权利要求6所述的一种采用双汞齐微波驱动的紫外线杀菌灯，其特征在于：所述保护套管为304不绣钢材质，长度为6-8cm。2CN107007853A说明书1/3页一种采用双汞齐微波驱动的紫外线杀菌灯技术领域[0001]本发明专利属于杀菌灯技术领域，特别涉及一种采用双汞齐微波驱动的紫外线杀菌灯。因为直至目前，国内外从未见采用双汞齐。二端用金属保护套管的文献专利、报道及实物。背景技术[0002]传统直管型紫外线UVC杀菌灯利用热阴极发射电子行成等离子体而获得紫外线波段。过去的直管型紫外线灯，一般都是使用液汞直接加入石英管内。形成潘宁气体，因为UVC射线强度取决于石英管内的汞气压，实践证明当灯管内的汞气压等于0.8Par时可以获得最佳的UVC辐射强度。汞气压过低或者过高均会影响到UVC的辐射强度。而汞气压又取决于汞在灯管内的位置温度，当汞的位置温度在40度附近可以获得0.8Par的汞气压，若温度过高汞气压随之而升高，UVC随之下降，平均温度每超高一度，UVC会下降0.8％。[0003]为了控制石英管内的汞气压始终处于0.8Par附近，传统的直管型紫外线灯(大功率)都采用固汞替代液汞固定于石英管内壁。过渡层采用贵金属金或银等烧结在石英管的内表面，温度适宜的位置(与选用的汞齐温度特性有关)。而汞齐再熔结在过渡层的表面。(固态汞齐无法与石英管浸润粘接)。发明内容[0004]本发明专利的目的是针对现有技术中存在的上述技术问题，提供一种采用汞齐微波驱动的紫外线杀菌灯。[0005]为实现上述目的，本发明专利采取的技术方案为：一种采用双汞齐微波驱动的紫外线杀菌灯，其特征在于：包括主汞齐、辅助汞齐、盲管、石英管、石英球，石英管的一端连接盲管，盲管中装有主汞齐，辅助汞齐连接于石英管的另一端，盲管中同时装有石英球，石英球位于主汞齐与排气孔之间。[0006]所述主汞齐为Bi、Sn、In、Ag、Hg元素中的几种组成的合金。[0007]所述辅助汞齐
