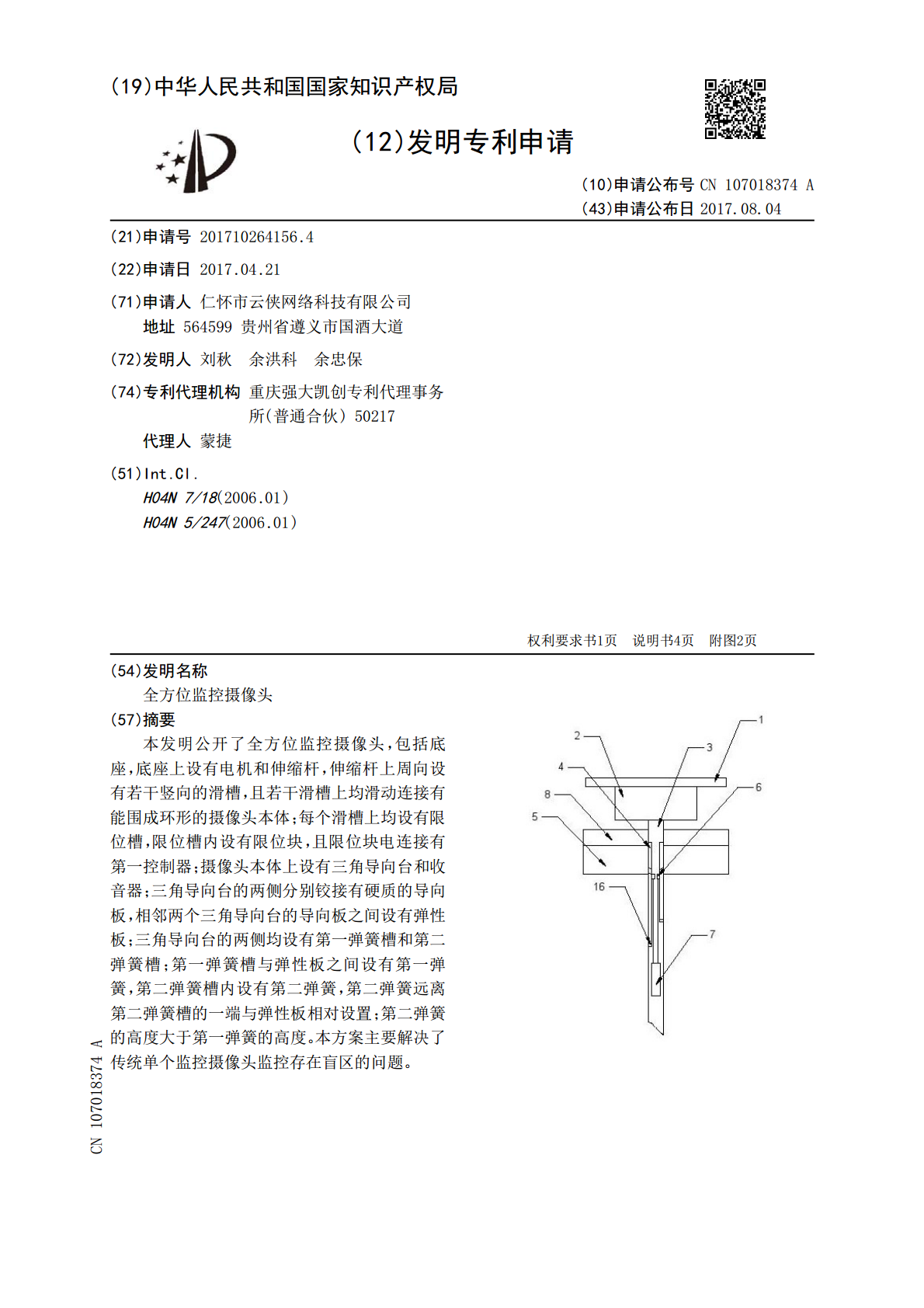

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107018374A(43)申请公布日2017.08.04(21)申请号201710264156.4(22)申请日2017.04.21(71)申请人仁怀市云侠网络科技有限公司地址564599贵州省遵义市国酒大道(72)发明人刘秋余洪科余忠保(74)专利代理机构重庆强大凯创专利代理事务所(普通合伙)50217代理人蒙捷(51)Int.Cl.H04N7/18(2006.01)H04N5/247(2006.01)权利要求书1页说明书4页附图2页(54)发明名称全方位监控摄像头(57)摘要本发明公开了全方位监控摄像头，包括底座，底座上设有电机和伸缩杆，伸缩杆上周向设有若干竖向的滑槽，且若干滑槽上均滑动连接有能围成环形的摄像头本体；每个滑槽上均设有限位槽，限位槽内设有限位块，且限位块电连接有第一控制器；摄像头本体上设有三角导向台和收音器；三角导向台的两侧分别铰接有硬质的导向板，相邻两个三角导向台的导向板之间设有弹性板；三角导向台的两侧均设有第一弹簧槽和第二弹簧槽；第一弹簧槽与弹性板之间设有第一弹簧，第二弹簧槽内设有第二弹簧，第二弹簧远离第二弹簧槽的一端与弹性板相对设置；第二弹簧的高度大于第一弹簧的高度。本方案主要解决了传统单个监控摄像头监控存在盲区的问题。CN107018374ACN107018374A权利要求书1/1页1.全方位监控摄像头，包括底座，其特征在于：所述底座上设有与底座固接的电机和与电机固接的伸缩杆，所述伸缩杆上周向设有若干竖向的滑槽，若干所述滑槽的底部呈阶梯设置，且若干滑槽上均滑动连接有能围成环形的摄像头本体；每个所述滑槽上均设有限位槽，所述限位槽内设有对摄像头本体限位的限位块，且限位块电连接有第一控制器；所述摄像头本体的顶部设有三角导向台，且摄像头本体的摄像面上设有收音器；所述三角导向台的两侧分别铰接有硬质的导向板，相邻两个所述三角导向台的导向板之间设有弹性板，且首尾两个三角导向台之间空置；所述三角导向台的两侧还分别设有辅助槽，每个所述辅助槽均包括沿三角导向台侧壁宽度方向设置的第一弹簧槽和第二弹簧槽，且第一弹簧槽和第二弹簧槽均朝向弹性板的方向倾斜设置；第一弹簧槽与弹性板之间设有第一弹簧，第二弹簧槽内设有第二弹簧，所述第二弹簧远离第二弹簧槽的一端与弹性板相对设置；所述第二弹簧的高度大于第一弹簧的高度。2.根据权利要求1所述的全方位监控摄像头，其特征在于：所述滑槽底部的两侧分别设有通电后能对摄像头本体产生磁力的电磁铁，所述滑槽的底部设有触发开关，所述电磁铁与触发开关之间电连接有第二控制器，所述第二控制器电连接有红外传感器，所述红外传感器电连接有遥控器。3.根据权利要求2所述的全方位监控摄像头，其特征在于：所述导向板上设有若干扇叶。4.根据权利要求3所述的全方位监控摄像头，其特征在于：所述摄像头本体的顶部与三角导向台一体成型。2CN107018374A说明书1/4页全方位监控摄像头技术领域[0001]本发明涉及一种电视系统领域。背景技术[0002]摄像头又称为电脑相机、电脑眼、电子眼等，是一种视频输入设备，被广泛的运用于视频会议，远程医疗及实时监控等方面，其中应用最为广泛的为监控摄像头。[0003]目前的现有技术中，外用的单个监控摄像头普遍存在这监控盲区的问题，摄像头的监控范围很有限，并不能进行全方位监控；并且，一般的监控摄像头缺少声音的采集功能，只有视屏信号输出而没有音频信号输出。由于存在上述的不足，让各地警方在调取监控录像时无法掌握发生在监控盲区里的线索情况，尤其是缺少与案发现场视频画面同步的声音实况重要证据，案发现场当事人说过什么，有过其他什么声响根本无法知道，这也给警方破案带来了很大的难度。[0004]另外，外用的监控摄像头因下雨在监控摄像头的顶部会存在积水，经过长时间的浸泡会对监控摄像头造成腐蚀，甚至会直接损坏监控摄像头，使监控摄像头无法正常工作。发明内容[0005]本发明意在提供一种全方位监控摄像头，以解决传统单个监控摄像头监控存在盲区的问题。[0006]为了达到上述目的，本发明的基础方案如下：全方位监控摄像头，包括底座，所述底座上设有与底座固接的电机和与电机固接的伸缩杆，所述伸缩杆上周向设有若干竖向的滑槽，若干所述滑槽的底部呈阶梯设置，且若干滑槽上均滑动连接有能围成环形的摄像头本体；每个所述滑槽上均设有限位槽，所述限位槽内设有对摄像头本体限位的限位块，且限位块电连接有第一控制器；所述摄像头本体的顶部设有三角导向台，且摄像头本体的摄像面上设有收音器；所述三角导向台的两侧分别铰接有硬质的导向板，相邻两个所述三角导向台的导向板之间设有弹性板，且首尾两个三角导向台之间空置；所述三角导向台的两侧还分别设有辅助槽，每个所述辅助槽均包括沿三角导向台
