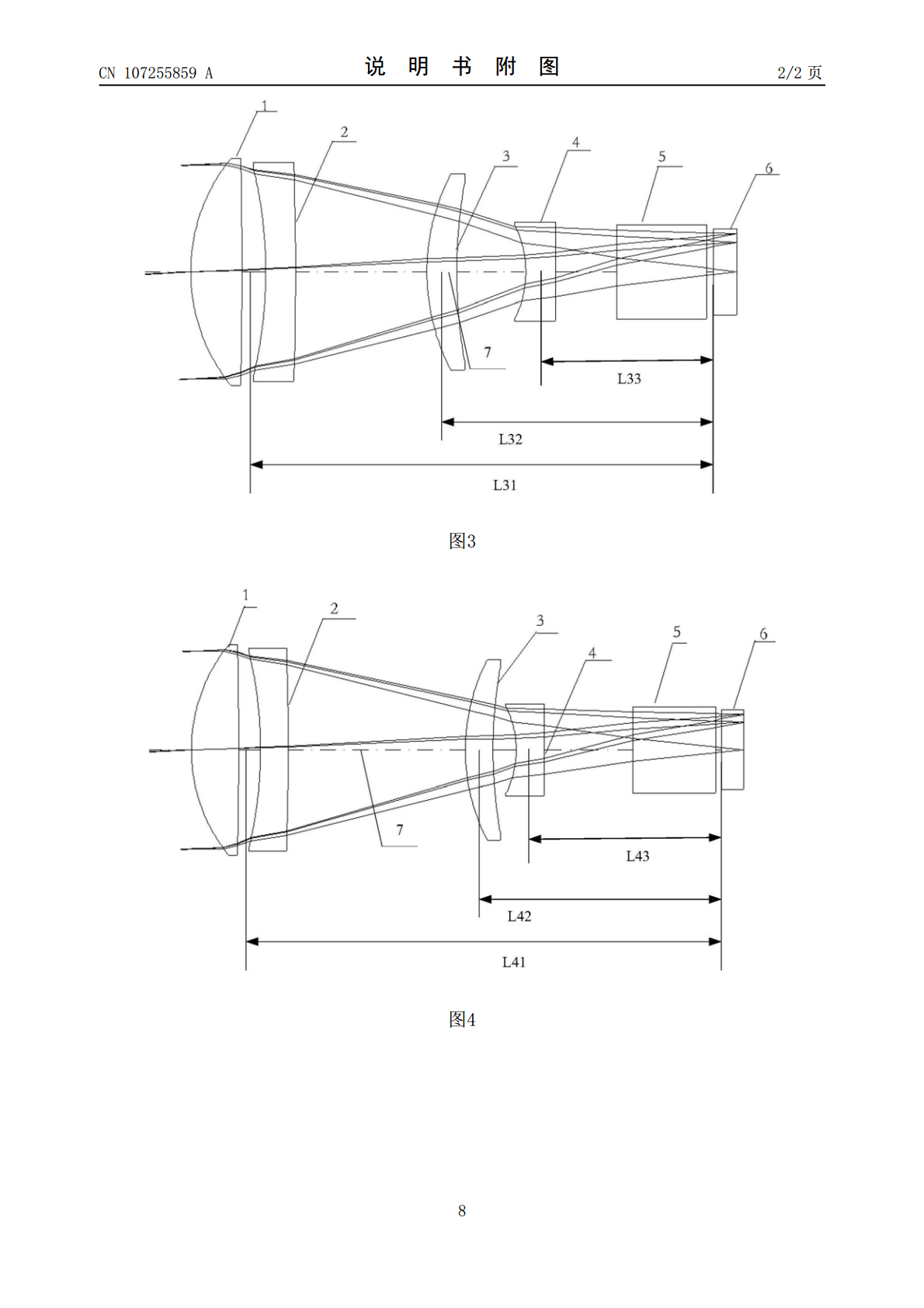

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107255859A(43)申请公布日2017.10.17(21)申请号201710686865.1(22)申请日2017.08.11(71)申请人长春国科精密光学技术有限公司地址130033吉林省长春市东南湖大路3608号(72)发明人田志辉周跃易翔宇张巍杨怀江(74)专利代理机构北京集佳知识产权代理有限公司11227代理人王宝筠(51)Int.Cl.G02B15/14(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种用于日盲紫外的变焦光学系统(57)摘要本发明公开了一种用于日盲紫外的变焦光学系统，该变焦光学系统包括：在第一方向上依次设置的具有正光焦度的第一透镜、具有负光焦度的第二透镜、具有正光焦度的第三透镜以及具有负光焦度的第四透镜；所述第一透镜、所述第二透镜、所述第三透镜以及所述第四透镜同光轴设置；所述光轴平行于所述第一方向；光线依次经过所述第一透镜、所述第二透镜、所述第三透镜以及所述第四透镜后，入射探测器像面；其中，各个透镜在所述第一透镜、所述第二透镜、所述第三透镜以及所述第四透镜在所述光轴上可以连续移动，用于调节系统焦距。本发明技术方案实现了连续调焦。CN107255859ACN107255859A权利要求书1/1页1.一种用于日盲紫外的变焦光学系统，其特征在于，所述变焦光学系统包括：在第一方向上依次设置的具有正光焦度的第一透镜、具有负光焦度的第二透镜、具有正光焦度的第三透镜以及具有负光焦度的第四透镜；所述第一透镜、所述第二透镜、所述第三透镜以及所述第四透镜同光轴设置；所述光轴平行于所述第一方向；光线依次经过所述第一透镜、所述第二透镜、所述第三透镜以及所述第四透镜后，入射探测器像面；其中，各个透镜在所述第一透镜、所述第二透镜、所述第三透镜以及所述第四透镜在所述光轴上可以连续移动，用于调节系统焦距。2.根据权利要求1所述的变焦光学系统，其特征在于，还包括：设置在所述探测器像面与所述第四透镜之间的滤光片。3.根据权利要求1所述的变焦光学系统，其特征在于，所述第一透镜与所述第二透镜组成一个双分离透镜组，所述双分离透镜组具有正的光焦度；在调节所述系统焦距时，所述双分离透镜组整体移动；在调节所述系统焦距时，所述第三透镜以及所述第四透镜均可单独移动。4.根据权利要求3所述的变焦光学系统，其特征在于，所述第一透镜的焦距f1＝81mm；所述第二透镜的焦距f2＝-245mm；所述双分离透镜组的焦距f12＝113mm。5.根据权利要求3所述的变焦光学系统，其特征在于，所述第三透镜的焦距f3和所述第四透镜的焦距f4满足关系式：f3＞3|f4|。6.根据权利要求3所述的变焦光学系统，其特征在于，所述第三透镜的焦距f3＝163mm；所述第四透镜的焦距f4＝-49mm。7.根据权利要求1所述的变焦光学系统，其特征在于，所述第一透镜为平凸透镜，具有相对的凸球面以及平面，其平面朝向所述第二透镜设置；所述第二透镜为平凹透镜，具有相对的凹球面以及平面，其平面朝向所述第三透镜设置；所述第三透镜为凹凸透镜，具有相对的凸球面以及凹球面，其凹球面朝向所述第四透镜设置；所述第四透镜为平凹透镜，具有相对的凹球面以及平面，其平面朝向所述探测器像面设置。8.根据权利要求1所述的变焦光学系统，其特征在于，系统通光口径为50mm。9.根据权利要求1所述的变焦光学系统，其特征在于，所述系统焦距范围是114mm-172mm，包括端点值。10.根据权利要求1所述的变焦光学系统，其特征在于，系统全视场角范围是6°-9°，包括端点值。2CN107255859A说明书1/4页一种用于日盲紫外的变焦光学系统技术领域[0001]本发明涉及光学仪器技术领域，更具体的说，涉及一种用于日盲紫外的变焦光学系统。背景技术[0002]紫外成像技术在电晕探测方面有着广阔的应用。目前应用的紫外成像光学系统多为定焦镜头，不能满足日益增多的对光学系统的要求。[0003]为了实现可变焦的目的，现有技术的紫外成像光学系统中一般需要通过正弯月透镜采集紫外光信息，通过双凹负透镜以及后固定透镜组后，入射探测器像面，进而实现紫外光信息探测。[0004]但是，现有的紫外成像光学系统中，正弯月透镜以及后固定透镜组是固定不动的，双凹负透镜只能在固定的两个位置调焦，只有短焦距位置以及长焦距位置，不能实现连续调焦。发明内容[0005]为了解决上述问题，本发明技术方案提供了一种用于日盲紫外的变焦光学系统，所述光学系统可以进行连续调焦。[0006]为了实现上述目的，本发明提供了如下技术方案：[0007]一种用于日盲紫外的变焦光学系统，所述变焦光学系统包括：[0008]在第一方向上依次设置的具有正光焦度的第一透镜、具有负光焦度的第二透镜、
