基于搅拌臂的搅拌装置.pdf

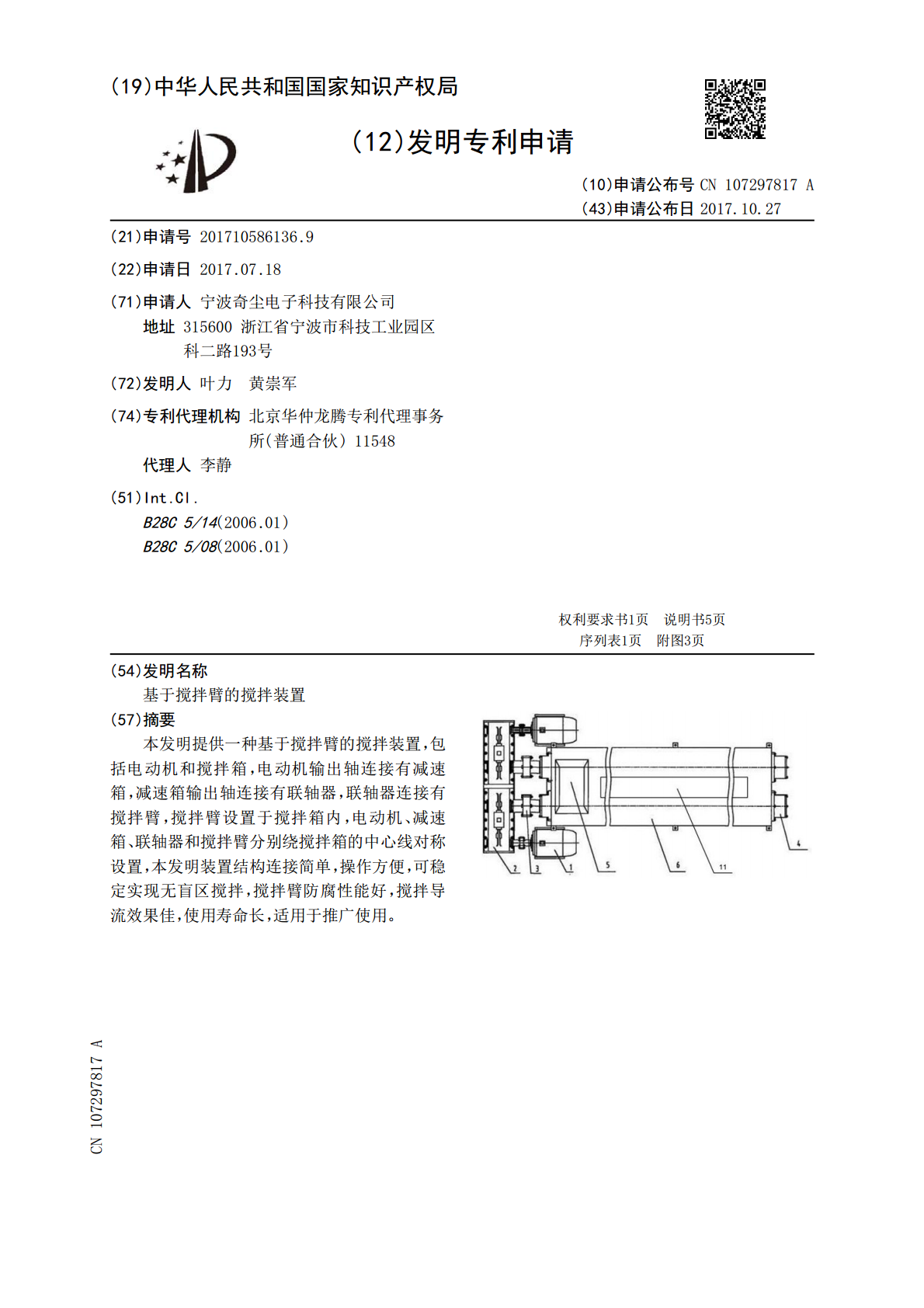

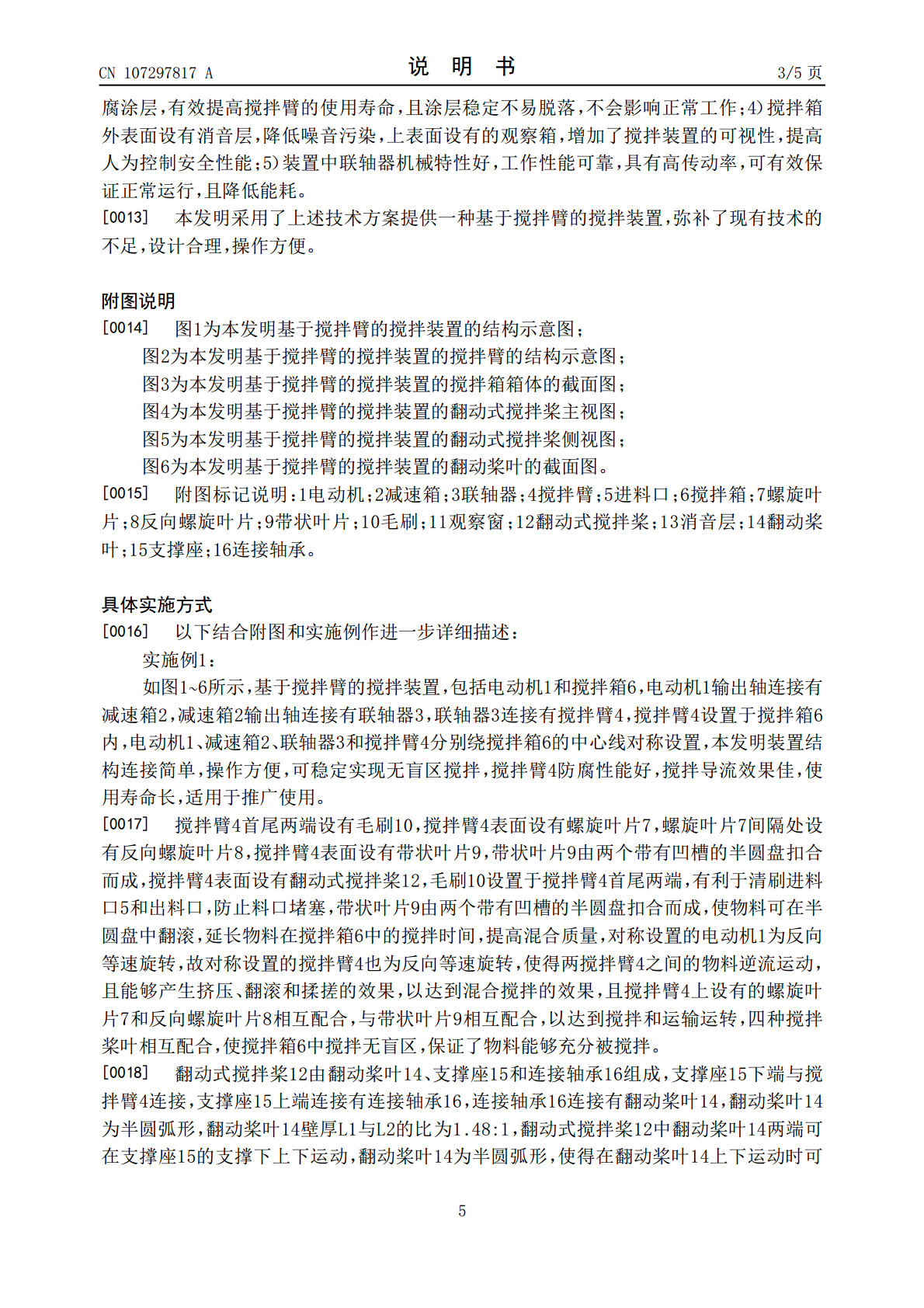

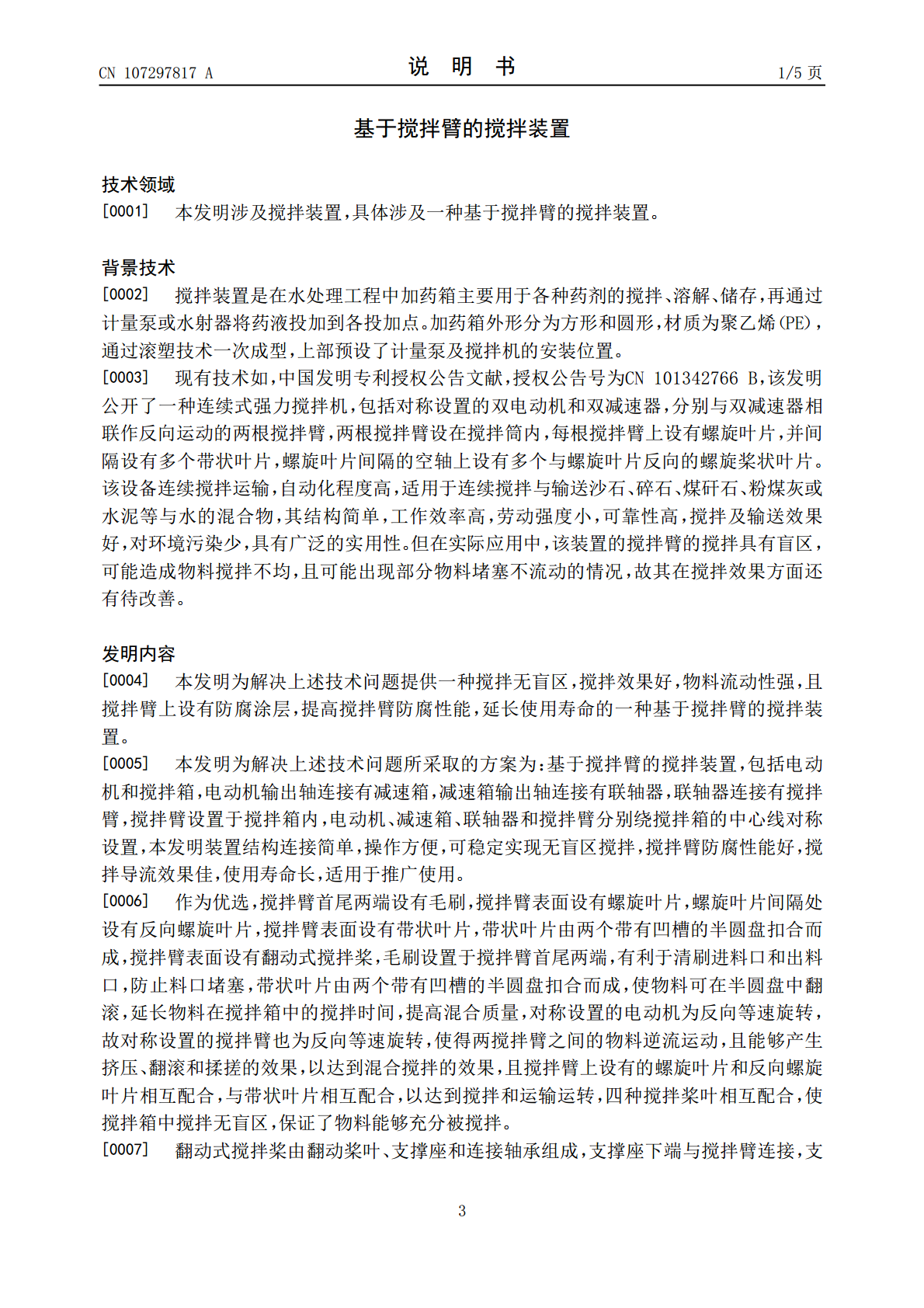

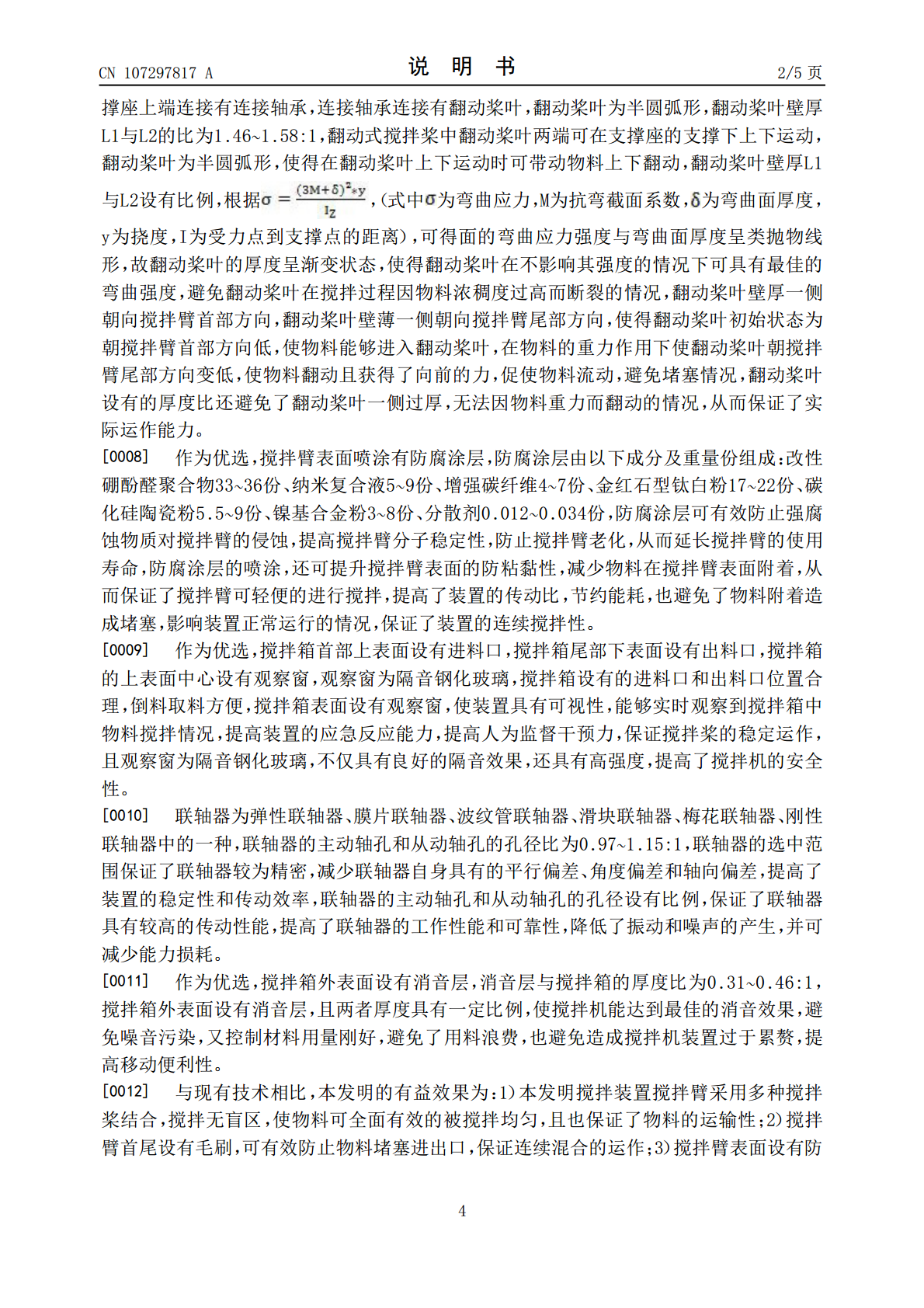

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107297817A(43)申请公布日2017.10.27(21)申请号201710586136.9(22)申请日2017.07.18(71)申请人宁波奇尘电子科技有限公司地址315600浙江省宁波市科技工业园区科二路193号(72)发明人叶力黄崇军(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人李静(51)Int.Cl.B28C5/14(2006.01)B28C5/08(2006.01)权利要求书1页说明书5页序列表1页附图3页(54)发明名称基于搅拌臂的搅拌装置(57)摘要本发明提供一种基于搅拌臂的搅拌装置，包括电动机和搅拌箱，电动机输出轴连接有减速箱，减速箱输出轴连接有联轴器，联轴器连接有搅拌臂，搅拌臂设置于搅拌箱内，电动机、减速箱、联轴器和搅拌臂分别绕搅拌箱的中心线对称设置，本发明装置结构连接简单，操作方便，可稳定实现无盲区搅拌，搅拌臂防腐性能好，搅拌导流效果佳，使用寿命长，适用于推广使用。CN107297817ACN107297817A权利要求书1/1页1.基于搅拌臂的搅拌装置，包括电动机（1）和搅拌箱（6），其特征在于，所述电动机（1）输出轴连接有减速箱（2），所述减速箱（2）输出轴连接有联轴器（3），所述联轴器（3）连接有搅拌臂（4），所述搅拌臂（4）设置于搅拌箱（6）内，所述电动机（1）、减速箱（2）、联轴器（3）和搅拌臂（4）分别绕搅拌箱（6）的中心线对称设置。2.根据权利要求1所述的基于搅拌臂的搅拌装置，其特征在于，所述搅拌臂（4）首尾两端设有毛刷（10），所述搅拌臂（4）表面设有螺旋叶片（7），所述螺旋叶片（7）间隔处设有反向螺旋叶片（8），所述搅拌臂（4）表面设有带状叶片（9），所述带状叶片（9）由两个带有凹槽的半圆盘扣合而成，所述搅拌臂（4）表面设有翻动式搅拌桨（12）。3.根据权利要求2所述的基于搅拌臂的搅拌装置，其特征在于，所述翻动式搅拌桨（12）由翻动桨叶（14）、支撑座（15）和连接轴承（16）组成，所述支撑座（15）下端与搅拌臂（4）连接，所述支撑座（15）上端连接有连接轴承（16），所述连接轴承（16）连接有翻动桨叶（14），所述翻动桨叶（14）为半圆弧形，所述翻动桨叶（14）壁厚L1与L2的比为1.46~1.58:1。4.根据权利要求1所述的基于搅拌臂的搅拌装置，其特征在于，所述搅拌臂（4）表面喷涂有防腐涂层，所述防腐涂层由以下成分及重量份组成：改性硼酚醛聚合物33~36份、纳米复合液5~9份、增强碳纤维4~7份、金红石型钛白粉17~22份、碳化硅陶瓷粉5.5~9份、镍基合金粉3~8份、分散剂0.012~0.034份。5.根据权利要求1所述的基于搅拌臂的搅拌装置，其特征在于，所述搅拌箱（6）首部上表面设有进料口（5），所述搅拌箱（6）尾部下表面设有出料口，所述搅拌箱（6）的上表面中心设有观察窗（11），所述观察窗（11）为隔音钢化玻璃。6.根据权利要求1所述的基于搅拌臂的搅拌装置，其特征在于，所述联轴器（3）为弹性联轴器、膜片联轴器、波纹管联轴器、滑块联轴器、梅花联轴器、刚性联轴器中的一种，所述联轴器（3）的主动轴孔和从动轴孔的孔径比为0.97~1.15:1。7.根据权利要求1所述的基于搅拌臂的搅拌装置，其特征在于，所述搅拌箱（6）外表面设有消音层（13），所述消音层（13）与搅拌箱（6）的厚度比为0.31~0.46:1。2CN107297817A说明书1/5页基于搅拌臂的搅拌装置技术领域[0001]本发明涉及搅拌装置，具体涉及一种基于搅拌臂的搅拌装置。背景技术[0002]搅拌装置是在水处理工程中加药箱主要用于各种药剂的搅拌、溶解、储存，再通过计量泵或水射器将药液投加到各投加点。加药箱外形分为方形和圆形，材质为聚乙烯（PE），通过滚塑技术一次成型，上部预设了计量泵及搅拌机的安装位置。[0003]现有技术如，中国发明专利授权公告文献，授权公告号为CN101342766B，该发明公开了一种连续式强力搅拌机，包括对称设置的双电动机和双减速器，分别与双减速器相联作反向运动的两根搅拌臂，两根搅拌臂设在搅拌筒内，每根搅拌臂上设有螺旋叶片，并间隔设有多个带状叶片，螺旋叶片间隔的空轴上设有多个与螺旋叶片反向的螺旋桨状叶片。该设备连续搅拌运输，自动化程度高，适用于连续搅拌与输送沙石、碎石、煤矸石、粉煤灰或水泥等与水的混合物，其结构简单，工作效率高，劳动强度小，可靠性高，搅拌及输送效果好，对环境污染少，具有广泛的实用性。但在实际应用中，该装置的搅拌臂的搅拌具有盲区，可能造成物料搅拌不均，且可能出现部分物料堵塞不流动的情况，故其在搅拌效果方面还有待改善。发明内容[0004]本发明为解决上述技术问题提供一种搅
