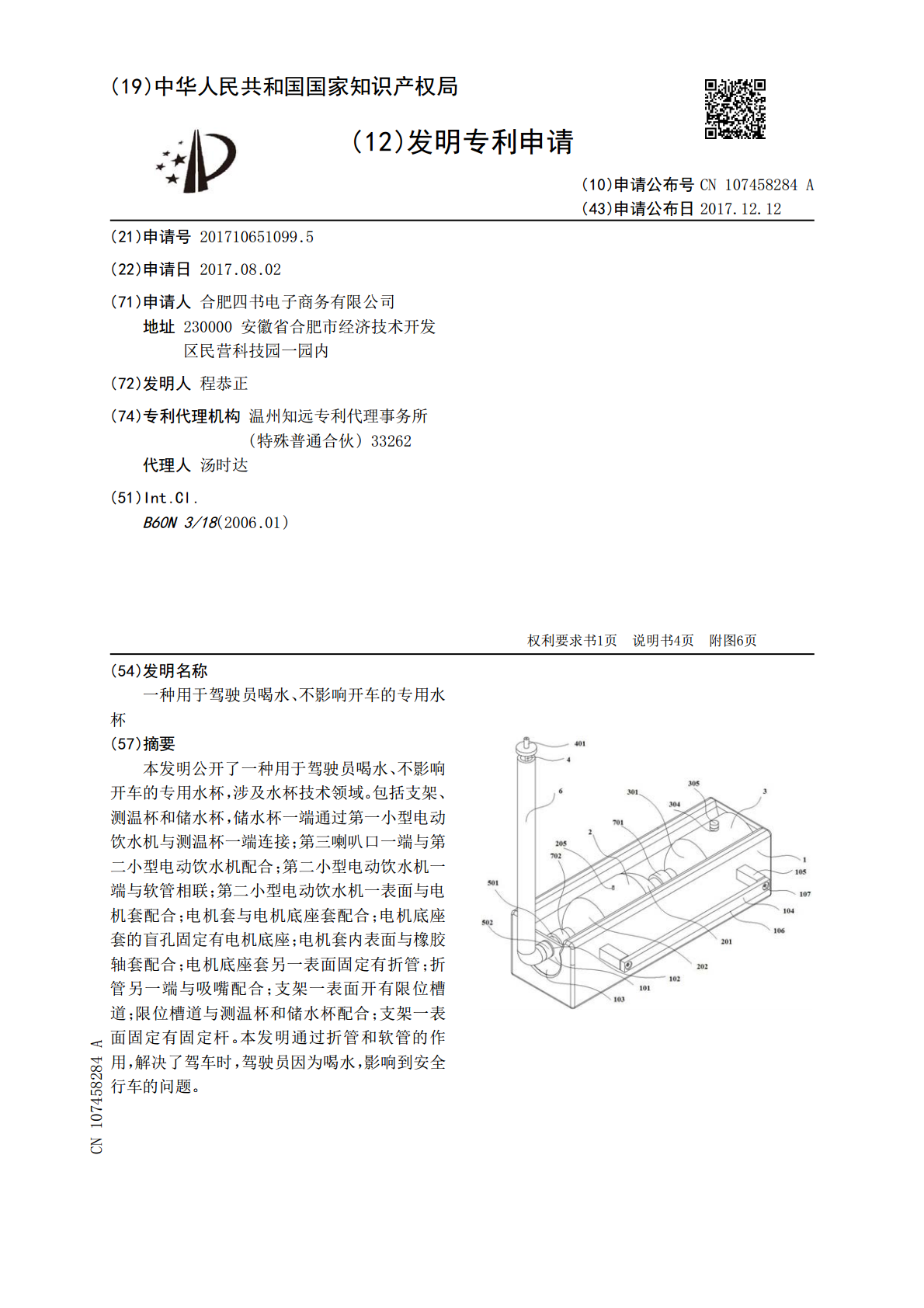

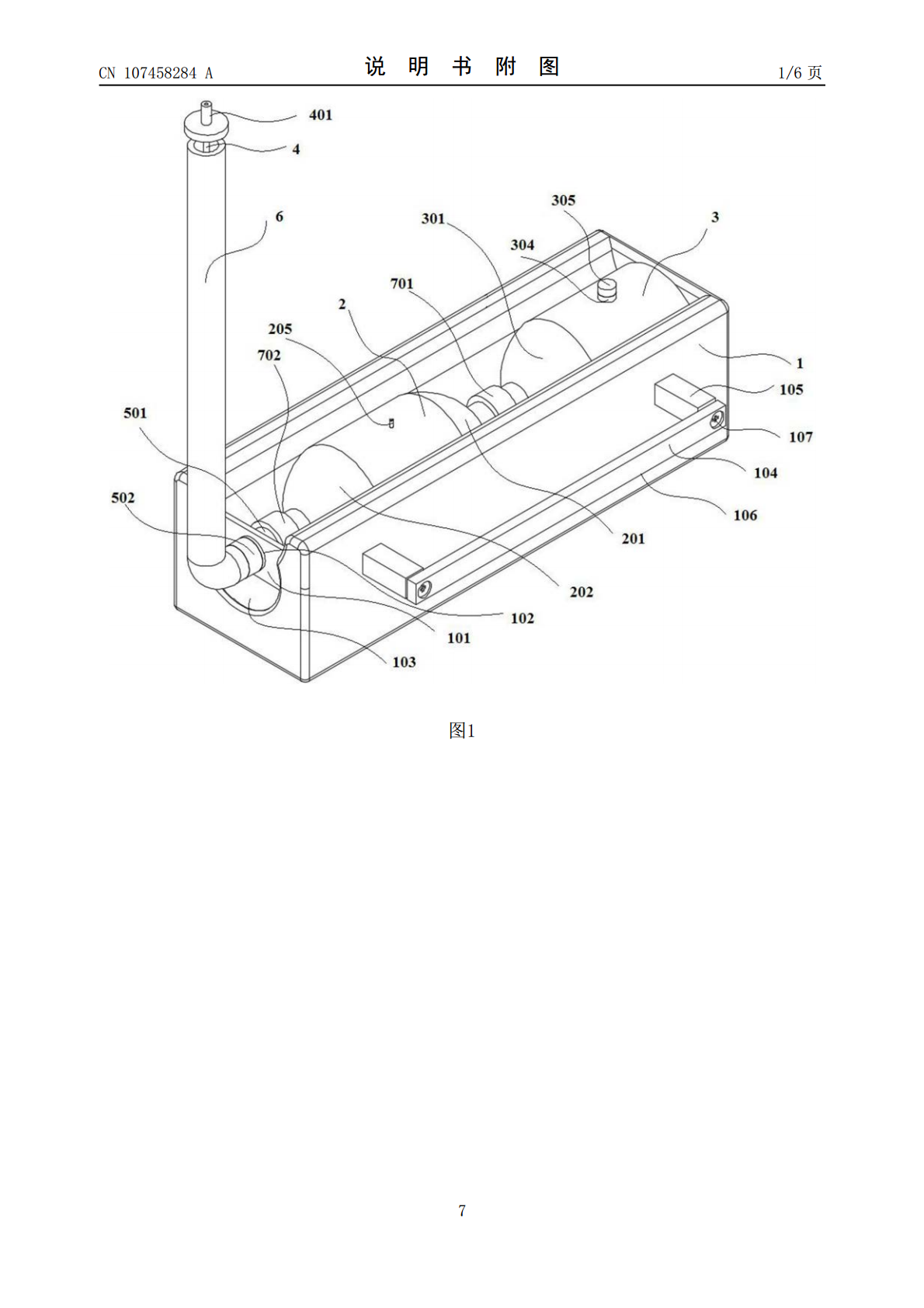

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107458284A(43)申请公布日2017.12.12(21)申请号201710651099.5(22)申请日2017.08.02(71)申请人合肥四书电子商务有限公司地址230000安徽省合肥市经济技术开发区民营科技园一园内(72)发明人程恭正(74)专利代理机构温州知远专利代理事务所(特殊普通合伙)33262代理人汤时达(51)Int.Cl.B60N3/18(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种用于驾驶员喝水、不影响开车的专用水杯(57)摘要本发明公开了一种用于驾驶员喝水、不影响开车的专用水杯，涉及水杯技术领域。包括支架、测温杯和储水杯，储水杯一端通过第一小型电动饮水机与测温杯一端连接；第三喇叭口一端与第二小型电动饮水机配合；第二小型电动饮水机一端与软管相联；第二小型电动饮水机一表面与电机套配合；电机套与电机底座套配合；电机底座套的盲孔固定有电机底座；电机套内表面与橡胶轴套配合；电机底座套另一表面固定有折管；折管另一端与吸嘴配合；支架一表面开有限位槽道；限位槽道与测温杯和储水杯配合；支架一表面固定有固定杆。本发明通过折管和软管的作用，解决了驾车时，驾驶员因为喝水，影响到安全行车的问题。CN107458284ACN107458284A权利要求书1/1页1.一种用于驾驶员喝水、不影响开车的专用水杯，其特征在于：包括支架(1)、测温杯(2)和储水杯(3)，所述储水杯(3)为圆柱结构；所述储水杯(3)一端设有第一喇叭口(301)；所述第一喇叭口(301)一端固定有过滤网(302)；所述第一喇叭口(301)一端通过螺纹与第一小型电动饮水机(701)配合；所述储水杯(3)周侧面开有杯口(303)；所述杯口(303)与杯盖(304)配合；所述测温杯(2)为圆柱结构；所述测温杯(2)两端分别设有第二喇叭口(201)和第三喇叭口(202)；所述第二喇叭口(201)通过密封圈(203)与第一小型电动饮水机(701)另一端配合；所述第三喇叭口(202)一端通过螺纹与第二小型电动饮水机(702)配合；所述第二小型电动饮水机(702)一端与软管(4)相联；所述第二小型电动饮水机(702)一表面与电机套(501)配合；所述电机套(501)与电机底座套(502)配合；电机底座套(502)内表面开有盲孔(503)；所述盲孔(503)固定有电机底座(504)；所述电机套(501)内表面与橡胶轴套(505)配合；所述电机套(501)周侧面与支架(1)的限位板(101)的贯穿孔(102)配合；所述电机底座套(502)另一表面固定有折管(6)；所述折管(6)另一端与吸嘴(401)配合；所述吸嘴(401)一表面与软管(4)相联；所述软管(4)内置于折管(6)；所述支架(1)为长方体结构；所述支架(1)一表面开有限位槽道(103)；所述限位槽道(103)与测温杯(2)和储水杯(3)配合；所述支架(1)一端设有限位板(101)；所述限位板(101)一表面开有贯穿孔(102)；所述支架(1)一表面固定有固定杆(104)；所述固定杆(104)将支架(1)固定在驾驶座椅的靠枕下端。2.根据权利要求1所述的一种用于驾驶员喝水、不影响开车的专用水杯，其特征在于，所述测温杯(2)内表面设有温度感应器(204)；所述测温杯(2)周侧面开有一微型通气孔(205)。3.根据权利要求1所述的一种用于驾驶员喝水、不影响开车的专用水杯，其特征在于，所述电机(5)包括电机底座(504)、电机转子(506)和橡胶轴套(505)；所述电机转子(506)一端固定有橡胶轴套(505)；所述电机转子(506)带动橡胶轴套(505)转动时，所述电机套(501)与支架(1)固定在一起，橡胶轴套(505)带动电机底座套(502)旋转；所述电机底座套(502)带动折管旋转(6)。4.根据权利要求1所述的一种用于驾驶员喝水、不影响开车的专用水杯，其特征在于，所述固定杆(104)包括矩形柱(105)和支杆(106)；所述支杆(106)两端分别通过螺丝钉(107)固定有一矩形柱(105)。5.根据权利要求1所述的一种用于驾驶员喝水、不影响开车的专用水杯，其特征在于，所述第一小型电动饮水机(701)一端设有第一导流管(703)；所述第二小型电动饮水机(702)一端设有第二导流管(704)。2CN107458284A说明书1/4页一种用于驾驶员喝水、不影响开车的专用水杯技术领域[0001]本发明属于水杯技术领域，特别是涉及一种用于驾驶员喝水、不影响开车的专用水杯。背景技术[0002]随着汽车技术的发展，汽车已经成为人们出行必不可少的工具。然而开车需要集中注意点，观察周围的情况。驾驶时间长时，人们很容易口渴，驾
