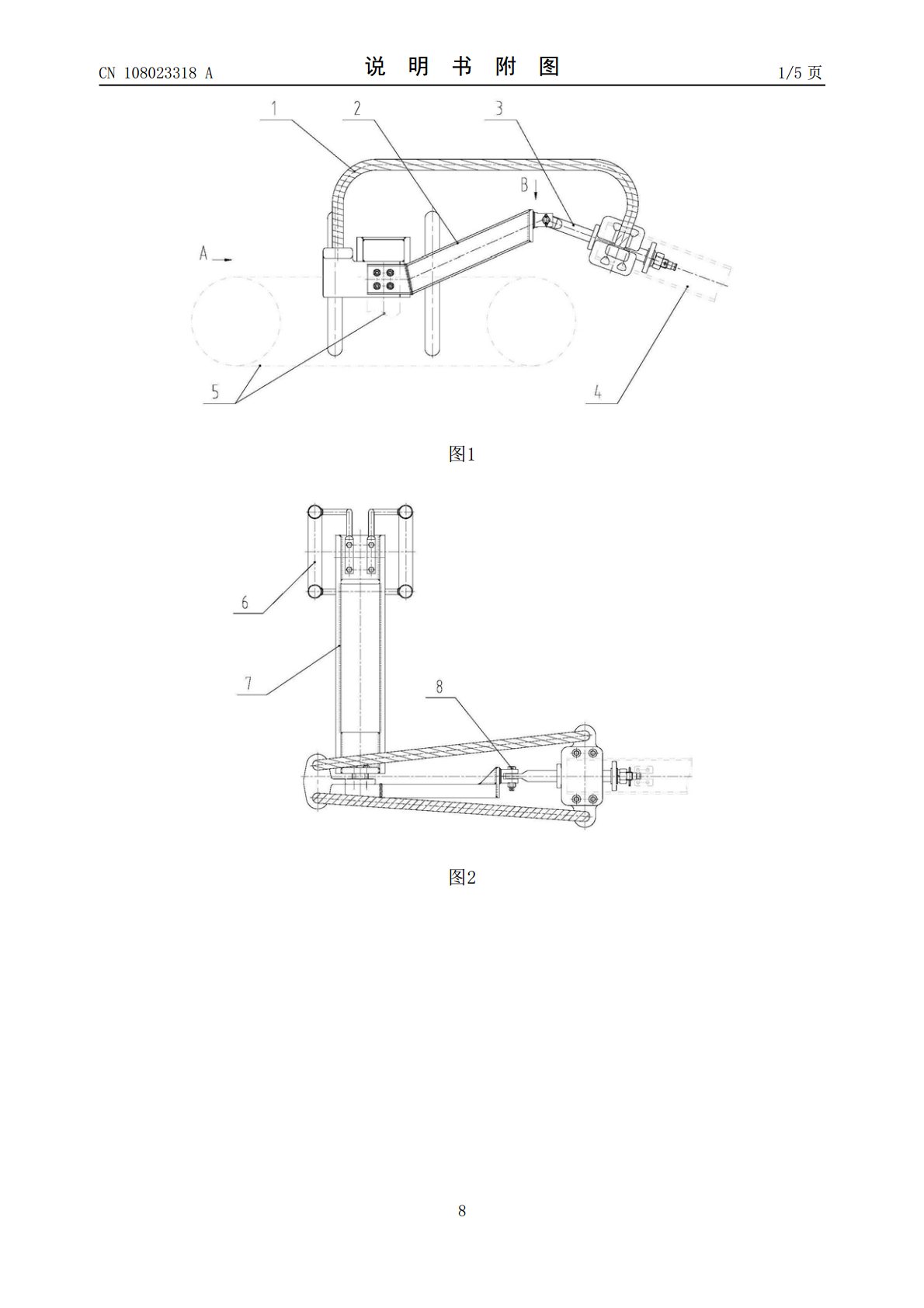

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108023318A(43)申请公布日2018.05.11(21)申请号201610971032.5(51)Int.Cl.(22)申请日2016.10.28H02G7/05(2006.01)H02G5/04(2006.01)(71)申请人国家电网公司地址100031北京市西城区西长安街86号申请人国网北京经济技术研究院中国能源建设集团南京线路器材有限公司北京网联直流工程技术有限公司(72)发明人潘尔生王赞董力通梅念程炜祝全乐秦海波王慧萍吴方劼吴延坤柳新枝罗林林李高望赵峥厉璇薛英林(74)专利代理机构北京纪凯知识产权代理有限公司11245代理人关畅王春霞权利要求书1页说明书5页附图5页(54)发明名称换流站用管母滑动/固定连接过流及静触头固定金具(57)摘要本发明公开了一种换流站用管母滑动/固定连接过流及静触头固定金具。包括过流金具组件、支撑连接架组件、滑动/固定杆组件和静触头固定架；过流金具组件的两端用于连接管母线与设备端子实现管母线与设备之间的过流连接；支撑连接架组件用于连接设备端子与滑动/固定杆组件；滑动/固定杆组件包括连接杆，连接杆的一端设有绝缘滑盘并延伸至管母线内，另一端与支撑连接架组件相连接；连接杆上套设有绝缘滑套，绝缘滑套的一端固定于管母线的一端部；绝缘滑套上设有螺纹孔，连接杆上于所述螺纹孔的位置相应处设有盲孔；静触头固定架的两端连接设备和静触头。本发明固定金具能够实现过流和机械连接，其一端安装在设备的端子上，可被设备上的防晕环屏蔽。CN108023318ACN108023318A权利要求书1/1页1.一种换流站用滑动/固定连接过流及静触头固定金具，其特征在于：包括过流金具组件、支撑连接架组件、滑动/固定杆组件和静触头固定架；所述过流金具组件的两端用于连接管母线与设备端子实现所述管母线与设备之间的过流连接；所述支撑连接架组件用于连接所述设备端子与所述滑动/固定杆组件；所述滑动/固定杆组件包括连接杆，所述连接杆的一端设有绝缘滑盘并延伸至所述管母线内，另一端与所述支撑连接架组件相连接；所述连接杆上套设有绝缘滑套，所述绝缘滑套的一端固定于所述管母线的一端部；所述绝缘滑套上设有螺纹孔，所述连接杆上于所述螺纹孔的位置相应处设有盲孔；所述静触头固定架的两端连接所述设备和静触头；连接所述静触头的所述静触头固定架的端部设有防晕环。2.根据权利要求1所述的固定金具，其特征在于：所述过流金具组件包括设备过流金具、铝绞线和管母过流金具本体；所述铝绞线成弧形；所述铝绞线的两端分别与所述设备过流金具和所述管母过流金具本体相连接。3.根据权利要求2所述的固定金具，其特征在于：所述管母端部金具本体的端部设有固定所述绝缘滑套的安装孔。4.根据权利要求1-3中任一项所述的固定金具，其特征在于：所述支撑连接架组件包括相连接的支撑连接架本体和连接头；所述支撑连接架本体与所述设备端子相连接，所述连接头与所述滑动/固定杆组件相连接。5.根据权利要求1-4中任一项所述的固定金具，其特征在于：所述连接杆与所述绝缘滑盘之间为螺纹连接；所述连接杆与所述支撑连接架组件相连接。6.根据权利要求1-5中任一项所述的固定金具，其特征在于：所述绝缘滑套沿所述连接杆的轴向方向的两端部上设有所述螺纹孔。7.根据权利要求1-6中任一项所述的固定金具，其特征在于：所述绝缘滑盘为尼龙滑盘；所述绝缘滑套为尼龙滑套。8.根据权利要求1-7中任一项所述的固定金具，其特征在于：所述静触头固定架包括主板和设于所述主板上的上筋板、下筋板、设备连接板和静触头固定板。9.根据权利要求1-8中任一项所述的固定金具，其特征在于：所述防晕环包括2个对称设置的环体；2个所述环体通过连接横担相连接；所述防晕环通过支架连接于所述静触头固定架上，且所述支架和所述静触头通过共用螺栓固定于所述静触头固定架上。2CN108023318A说明书1/5页换流站用管母滑动/固定连接过流及静触头固定金具技术领域[0001]本发明涉及一种换流站用管母滑动/固定连接过流及静触头固定金具，属于柔性直流输电线路工程领域。背景技术[0002]柔性直流输电技术是一种以电压源变流器、可关断器件和脉宽调制技术为基础的新型直流输电技术，是构建智能电网的重要装备。与传统方式相比，柔性直流输电技术具有可控性高、设计施工方便环保、占地小及换流站间无需通信等优点，在孤岛供电、城市配电网的增容改造、交流系统互联、大规模风电场并网等方面具有较强的技术优势，是改变大电网发展格局的战略选择。而且柔性直流输电可携带来自多个站点的风能、太阳能等清洁能源，通过大容量、长距离的电力传输通道，到达多个城市的负荷中心，这为新能源并网、大城市供电等领域提供了一种有效的解决方案。因此，此项输电技术受
