食料高效搅拌系统.pdf

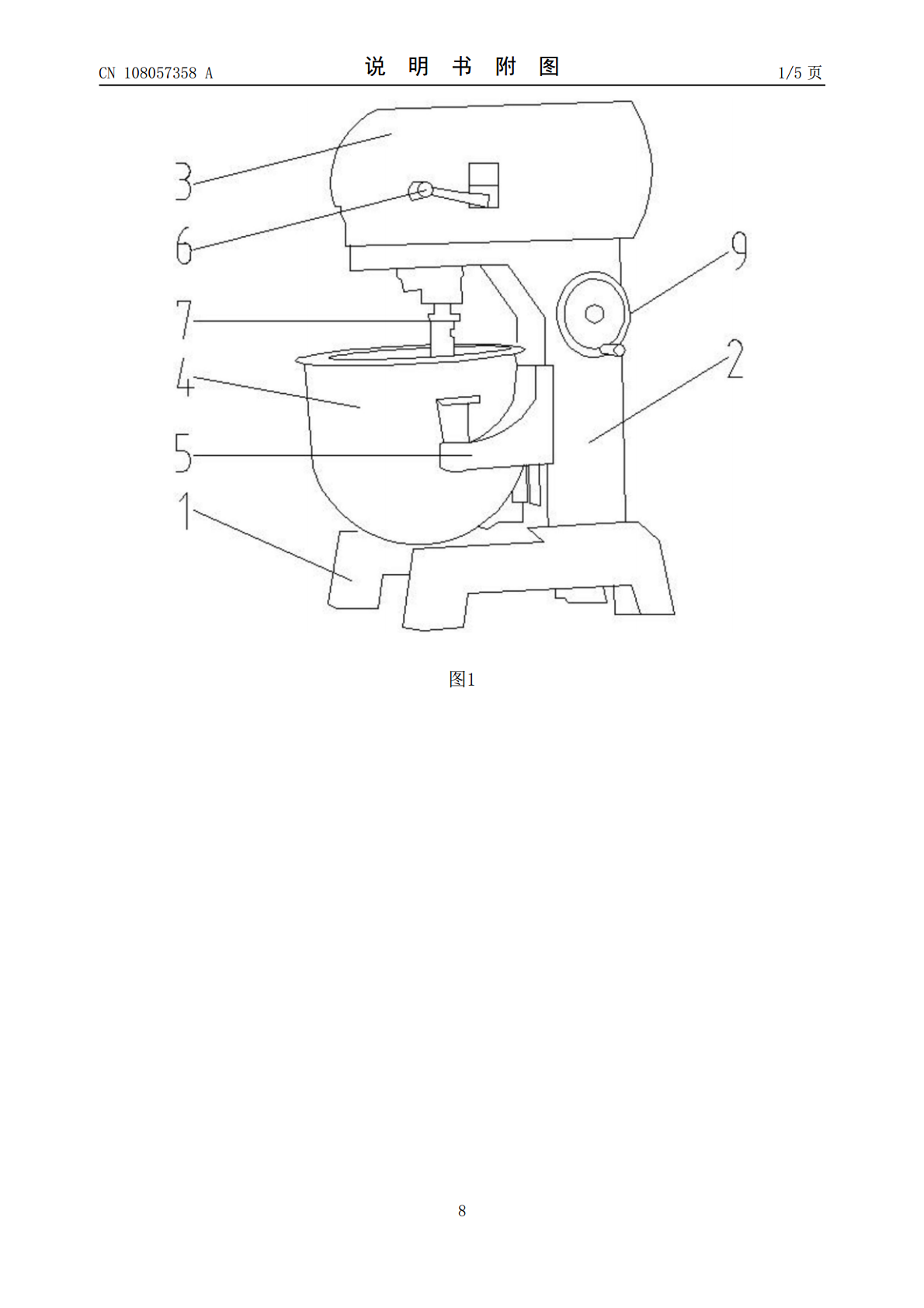

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108057358A(43)申请公布日2018.05.22(21)申请号201711412234.7(22)申请日2017.12.23(71)申请人温州唯博食品有限公司地址325807浙江省温州市苍南县赤溪镇滨海东路278号(72)发明人黄丕绣(74)专利代理机构杭州丰禾专利事务所有限公司33214代理人陈炳炎(51)Int.Cl.B01F7/16(2006.01)B01F15/00(2006.01)B01F7/00(2006.01)B01F7/26(2006.01)权利要求书1页说明书5页附图5页(54)发明名称食料高效搅拌系统(57)摘要本发明涉及食品加工技术领域，具体公开了一种食料高效搅拌系统，包括搅拌桶、升降叉、变速手柄、搅拌轴、搅拌刀和升降手轮；升降手轮包括驱动杆、驱动盘、驱动手柄、操作通孔、弧形凸起和弧形环槽；变速手柄包括转动块、转动杆、半球形凸台、防滑凸条和安装件，安装件由依次连接的锁紧凸块、锥形环台和圆柱杆构成，圆柱杆的侧部设有定位凸条，转动块的侧部设有安装盲孔，安装盲孔的入口处设有锁紧环槽和锥形环槽，安装盲孔内壁上设有定位槽；搅拌刀包括搅拌圆盘、第一搅拌叶片和第二搅拌叶片。本发明具有结构简单、升降手轮的操作方式多样、变速手柄装配效率较快、搅拌效果较好和搅拌效率较高的特点。CN108057358ACN108057358A权利要求书1/1页1.食料高效搅拌系统，包括底座(1)、支撑柱(2)、电动机头(3)和搅拌桶(4)，所述支撑柱固定在底座上，所述电动机头固定在支撑柱的顶端，其特征是：所述搅拌桶通过升降叉(5)滑动设置在支撑柱上，所述电动机头上设有变速手柄(6)，所述电动机头的传动轴端部设有搅拌轴(7)，所述搅拌轴的端部设有搅拌刀(8)，所述支撑柱上设有能够驱动升降叉在支撑柱上上下滑动的升降手轮(9)；所述升降手轮包括能够驱动升降叉在支撑柱上上下滑动的驱动杆(10)、驱动盘(11)和驱动手柄(12)，所述驱动杆与支撑柱转动连接，所述驱动盘固定在驱动杆的端部，所述驱动手柄设置在驱动盘的外圆周处，所述驱动盘的盘面上设有若干椭圆形的操作通孔(13)，所述驱动盘的外圆周面上设有若干表面光滑的弧形凸起(14)，所述驱动手柄为一端小、一端大的结构，所述驱动手柄上设有若干弧形环槽(15)；所述变速手柄包括转动块(16)和转动杆(17)，所述转动杆上远离转动块的一端相对设有两个半球形凸台(18)，所述转动杆上轴向设有若干防滑凸条(19)，所述转动杆上靠近转动块的一端设有安装件(20)，所述安装件由依次连接的锁紧凸块(21)、锥形环台(22)和圆柱杆(23)构成，所述锁紧凸块固定在转动杆的端部，所述圆柱杆的侧部沿轴线方向相对设有一组定位凸条(24)，所述转动块转动连接在电动机头上，所述转动块的侧部设有与圆柱杆相适配的安装盲孔(25)，所述安装盲孔的入口处设有与锁紧凸块相适配的锁紧环槽(26)和与锥形环台相适配的锥形环槽(27)，所述安装盲孔内壁上设有与定位凸条相适配的定位槽(28)；所述搅拌刀包括搅拌圆盘(29)、在搅拌圆盘上设置的向外、向上延伸的若干第一搅拌叶片(30)和在搅拌圆盘上设置的向外、向下延伸的若干第二搅拌叶片(31)，所述第一搅拌叶片和第二搅拌叶片沿搅拌圆盘的外圆周方向交替排列，所述搅拌圆盘与搅拌轴端部固定，所述搅拌圆盘上设有若干搅拌通孔(32)。2.根据权利要求1所述的食料高效搅拌系统，其特征是：所述若干椭圆形的操作通孔首尾相接排列成一个圆形。3.根据权利要求1或2所述的食料高效搅拌系统，其特征是：所述圆柱杆的自由端部为逐渐变小的锥状尖部(34)；所述安装盲孔是孔径逐步变小的阶梯孔。4.根据权利要求3所述的食料高效搅拌系统，其特征是：所述半球形的凸台、转动杆和安装件为一体式结构。5.根据权利要求3所述的食料高效搅拌系统，其特征是：所述搅拌圆盘、第一搅拌叶片和第二搅拌叶片由金属板一体制成，所述第一搅拌叶片向上弯折的部分与搅拌圆盘垂直设置，所述第二搅拌叶片向下弯折的部分与搅拌圆盘垂直设置。6.根据权利要求3所述的食料高效搅拌系统，其特征是：所述若干操作通孔在驱动盘的盘面上均匀设置；所述若干弧形凸起在驱动盘的外圆周面上均匀设置；所述若干弧形环槽在驱动手柄上均匀设置；所述若干防滑凸条在转动杆上沿轴向等间隔设置；所述若干搅拌通孔在搅拌圆盘上均匀设置。2CN108057358A说明书1/5页食料高效搅拌系统技术领域[0001]本发明涉及食品加工技术领域，特别涉及一种食料高效搅拌系统。背景技术[0002]食品搅拌机是用电机带动刀片高速旋转以达到搅拌、粉碎、切割食物目的的机器，可用于搅拌奶油，蛋糕液，馅料、打蛋及和制面团等。现有的一种食品搅拌机可以用于搅
