一种汽车远光灯控制装置.pdf

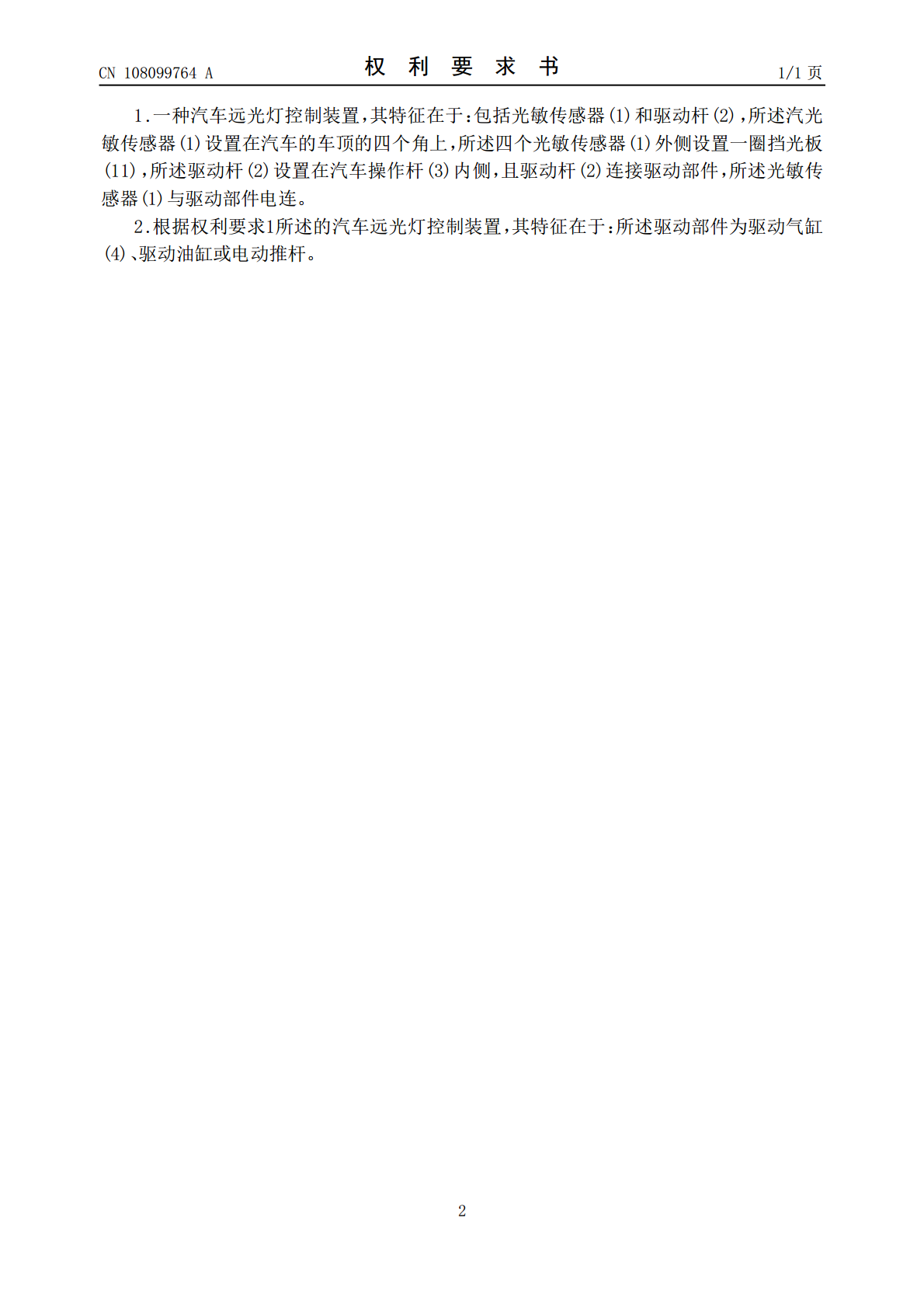

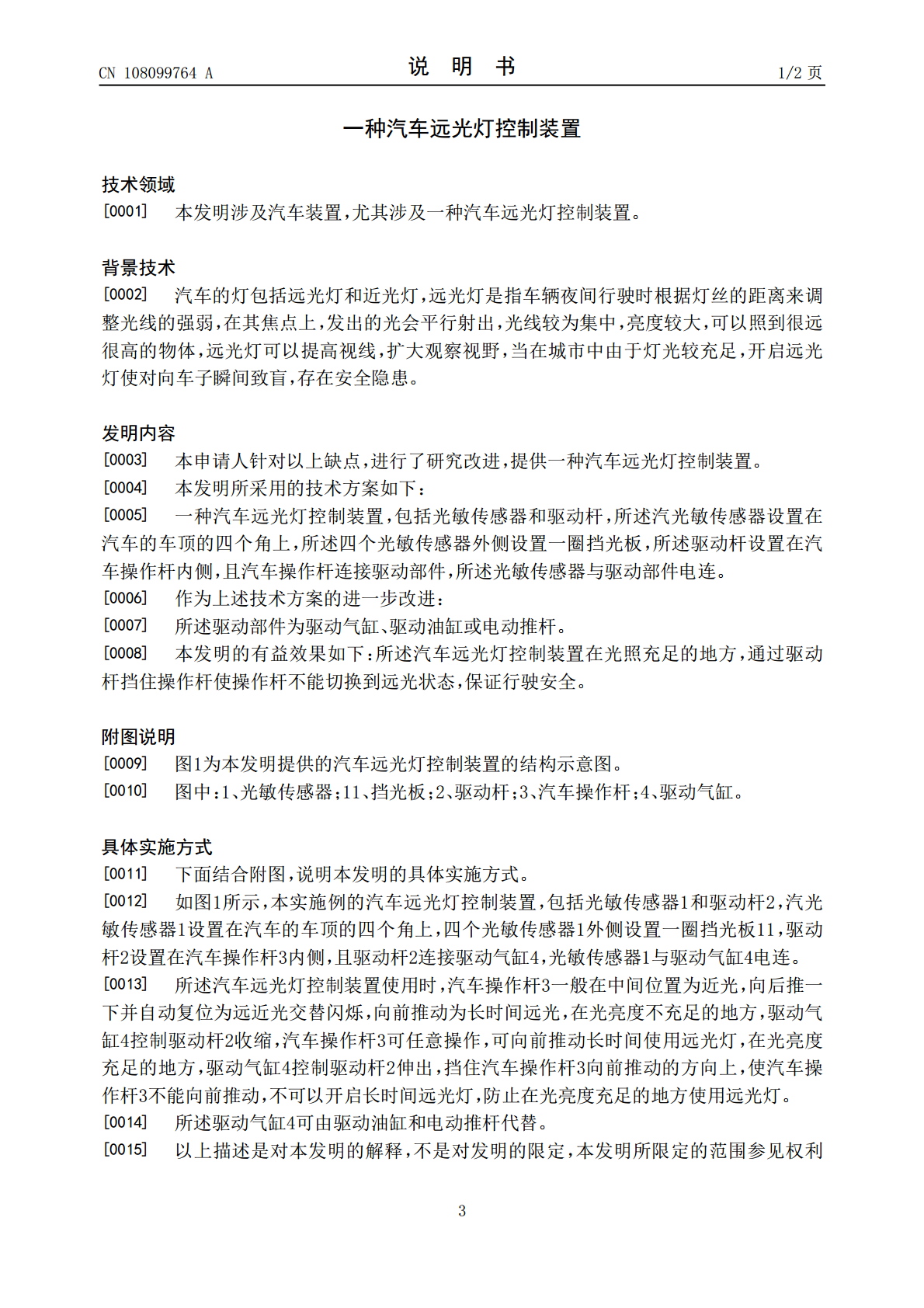

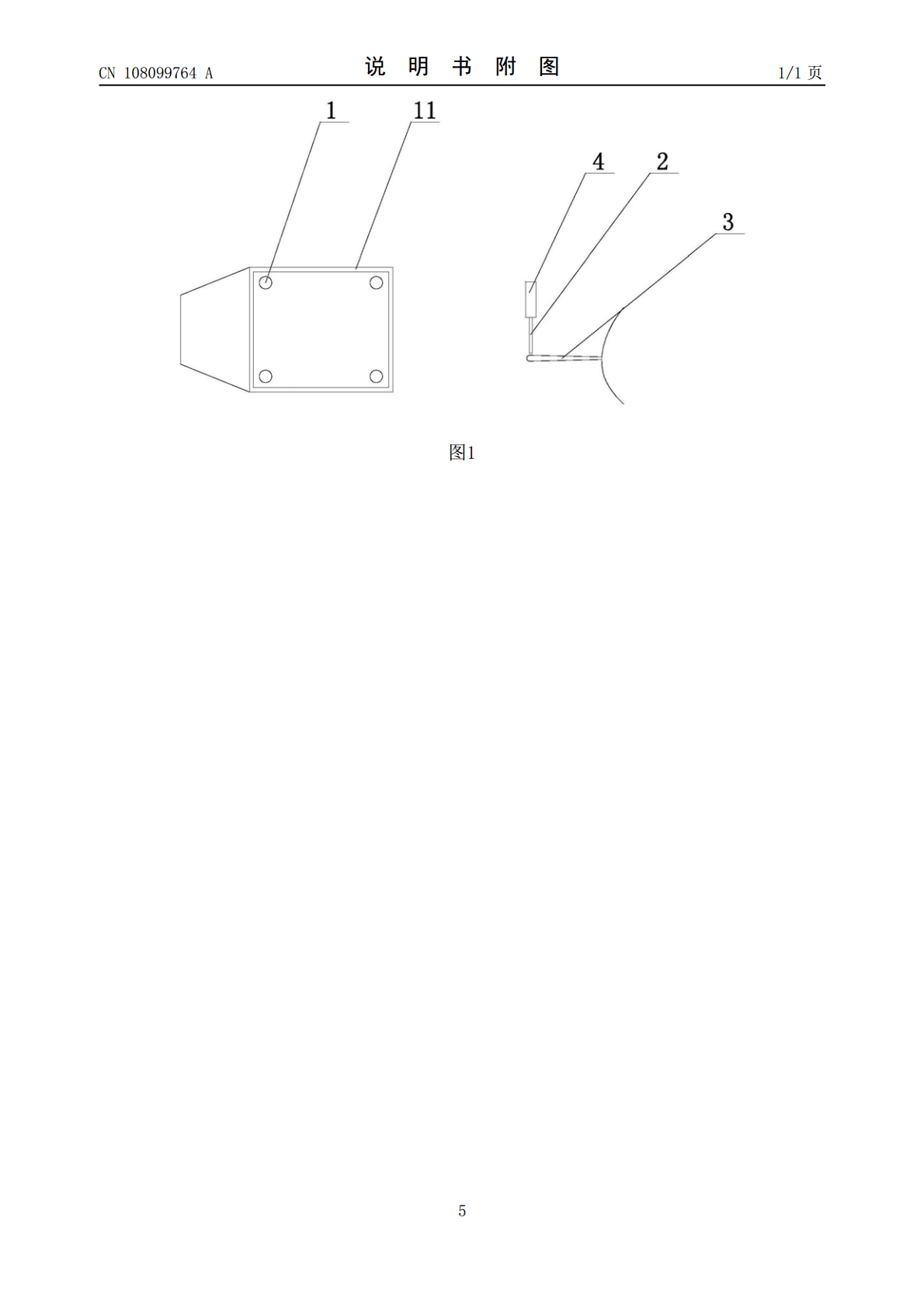

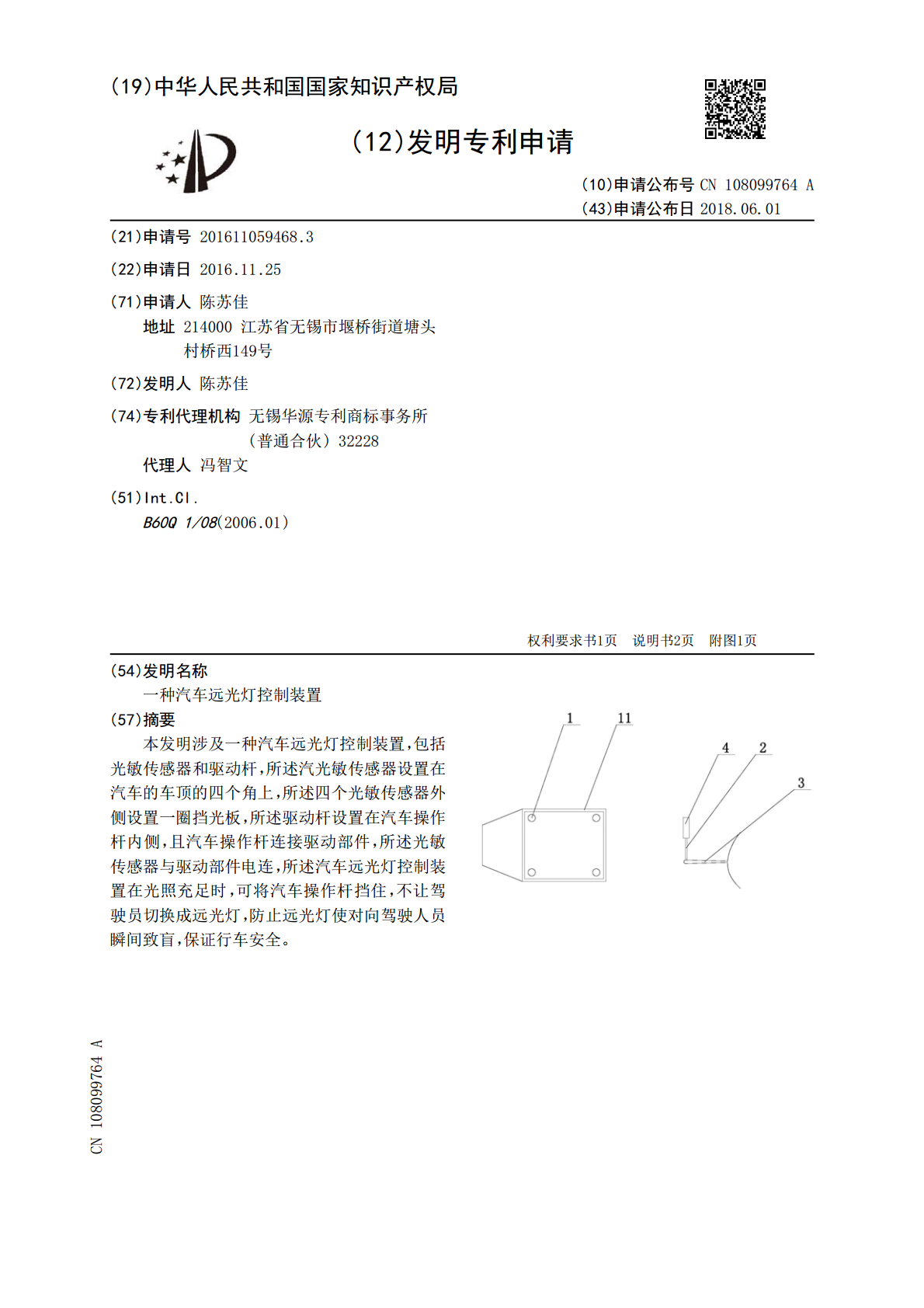

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108099764A(43)申请公布日2018.06.01(21)申请号201611059468.3(22)申请日2016.11.25(71)申请人陈苏佳地址214000江苏省无锡市堰桥街道塘头村桥西149号(72)发明人陈苏佳(74)专利代理机构无锡华源专利商标事务所(普通合伙)32228代理人冯智文(51)Int.Cl.B60Q1/08(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种汽车远光灯控制装置(57)摘要本发明涉及一种汽车远光灯控制装置，包括光敏传感器和驱动杆，所述汽光敏传感器设置在汽车的车顶的四个角上，所述四个光敏传感器外侧设置一圈挡光板，所述驱动杆设置在汽车操作杆内侧，且汽车操作杆连接驱动部件，所述光敏传感器与驱动部件电连，所述汽车远光灯控制装置在光照充足时，可将汽车操作杆挡住，不让驾驶员切换成远光灯，防止远光灯使对向驾驶人员瞬间致盲，保证行车安全。CN108099764ACN108099764A权利要求书1/1页1.一种汽车远光灯控制装置，其特征在于：包括光敏传感器(1)和驱动杆(2)，所述汽光敏传感器(1)设置在汽车的车顶的四个角上，所述四个光敏传感器(1)外侧设置一圈挡光板(11)，所述驱动杆(2)设置在汽车操作杆(3)内侧，且驱动杆(2)连接驱动部件，所述光敏传感器(1)与驱动部件电连。2.根据权利要求1所述的汽车远光灯控制装置，其特征在于：所述驱动部件为驱动气缸(4)、驱动油缸或电动推杆。2CN108099764A说明书1/2页一种汽车远光灯控制装置技术领域[0001]本发明涉及汽车装置，尤其涉及一种汽车远光灯控制装置。背景技术[0002]汽车的灯包括远光灯和近光灯，远光灯是指车辆夜间行驶时根据灯丝的距离来调整光线的强弱，在其焦点上，发出的光会平行射出，光线较为集中，亮度较大，可以照到很远很高的物体，远光灯可以提高视线，扩大观察视野，当在城市中由于灯光较充足，开启远光灯使对向车子瞬间致盲，存在安全隐患。发明内容[0003]本申请人针对以上缺点，进行了研究改进，提供一种汽车远光灯控制装置。[0004]本发明所采用的技术方案如下：[0005]一种汽车远光灯控制装置，包括光敏传感器和驱动杆，所述汽光敏传感器设置在汽车的车顶的四个角上，所述四个光敏传感器外侧设置一圈挡光板，所述驱动杆设置在汽车操作杆内侧，且汽车操作杆连接驱动部件，所述光敏传感器与驱动部件电连。[0006]作为上述技术方案的进一步改进：[0007]所述驱动部件为驱动气缸、驱动油缸或电动推杆。[0008]本发明的有益效果如下：所述汽车远光灯控制装置在光照充足的地方，通过驱动杆挡住操作杆使操作杆不能切换到远光状态，保证行驶安全。附图说明[0009]图1为本发明提供的汽车远光灯控制装置的结构示意图。[0010]图中：1、光敏传感器；11、挡光板；2、驱动杆；3、汽车操作杆；4、驱动气缸。具体实施方式[0011]下面结合附图，说明本发明的具体实施方式。[0012]如图1所示，本实施例的汽车远光灯控制装置，包括光敏传感器1和驱动杆2，汽光敏传感器1设置在汽车的车顶的四个角上，四个光敏传感器1外侧设置一圈挡光板11，驱动杆2设置在汽车操作杆3内侧，且驱动杆2连接驱动气缸4，光敏传感器1与驱动气缸4电连。[0013]所述汽车远光灯控制装置使用时，汽车操作杆3一般在中间位置为近光，向后推一下并自动复位为远近光交替闪烁，向前推动为长时间远光，在光亮度不充足的地方，驱动气缸4控制驱动杆2收缩，汽车操作杆3可任意操作，可向前推动长时间使用远光灯，在光亮度充足的地方，驱动气缸4控制驱动杆2伸出，挡住汽车操作杆3向前推动的方向上，使汽车操作杆3不能向前推动，不可以开启长时间远光灯，防止在光亮度充足的地方使用远光灯。[0014]所述驱动气缸4可由驱动油缸和电动推杆代替。[0015]以上描述是对本发明的解释，不是对发明的限定，本发明所限定的范围参见权利3CN108099764A说明书2/2页要求，在不违背本发明的基本结构的情况下，本发明可以作任何形式的修改。4CN108099764A说明书附图1/1页图15
