一种基于热力管道的泄露监控光缆网.pdf

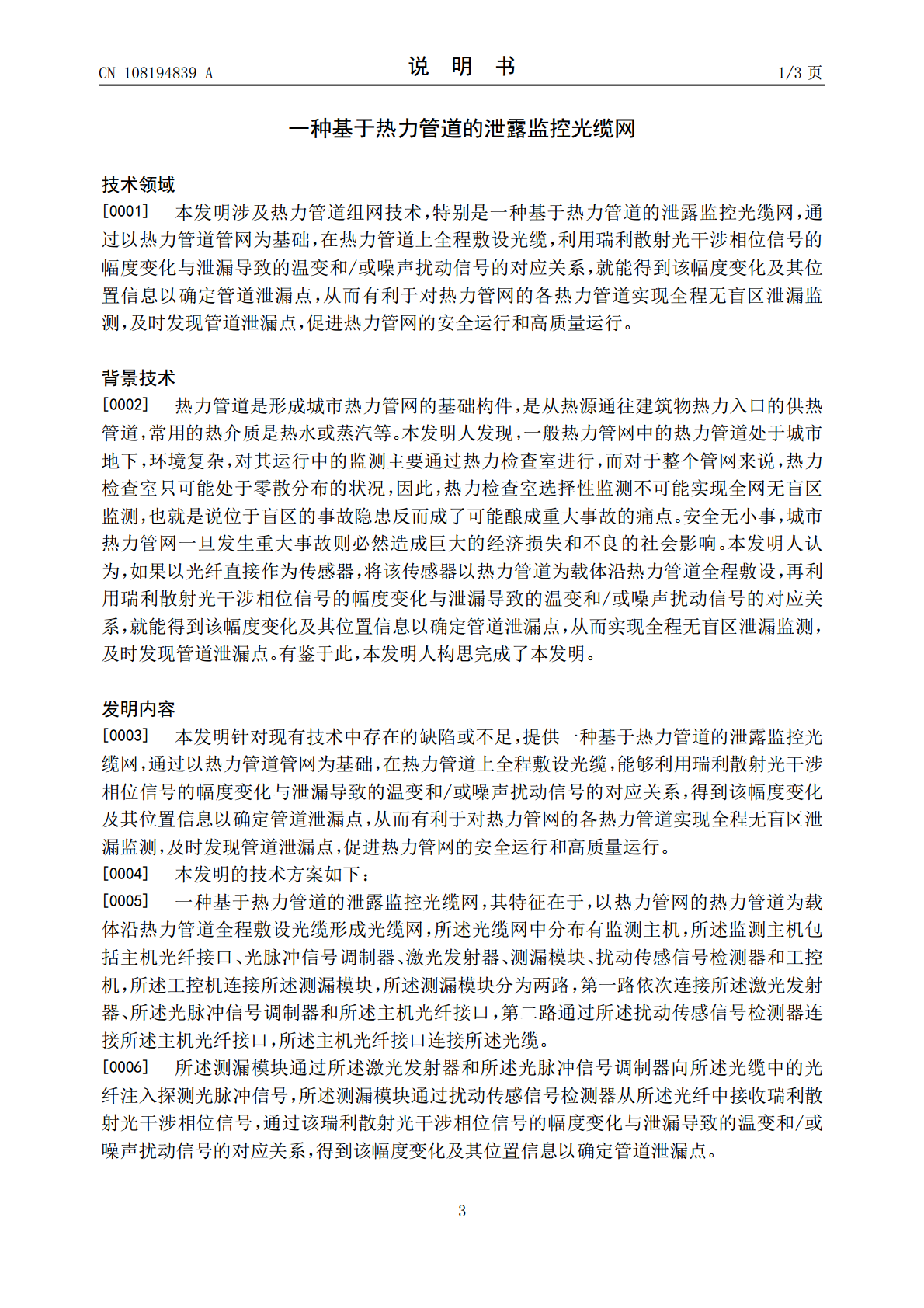

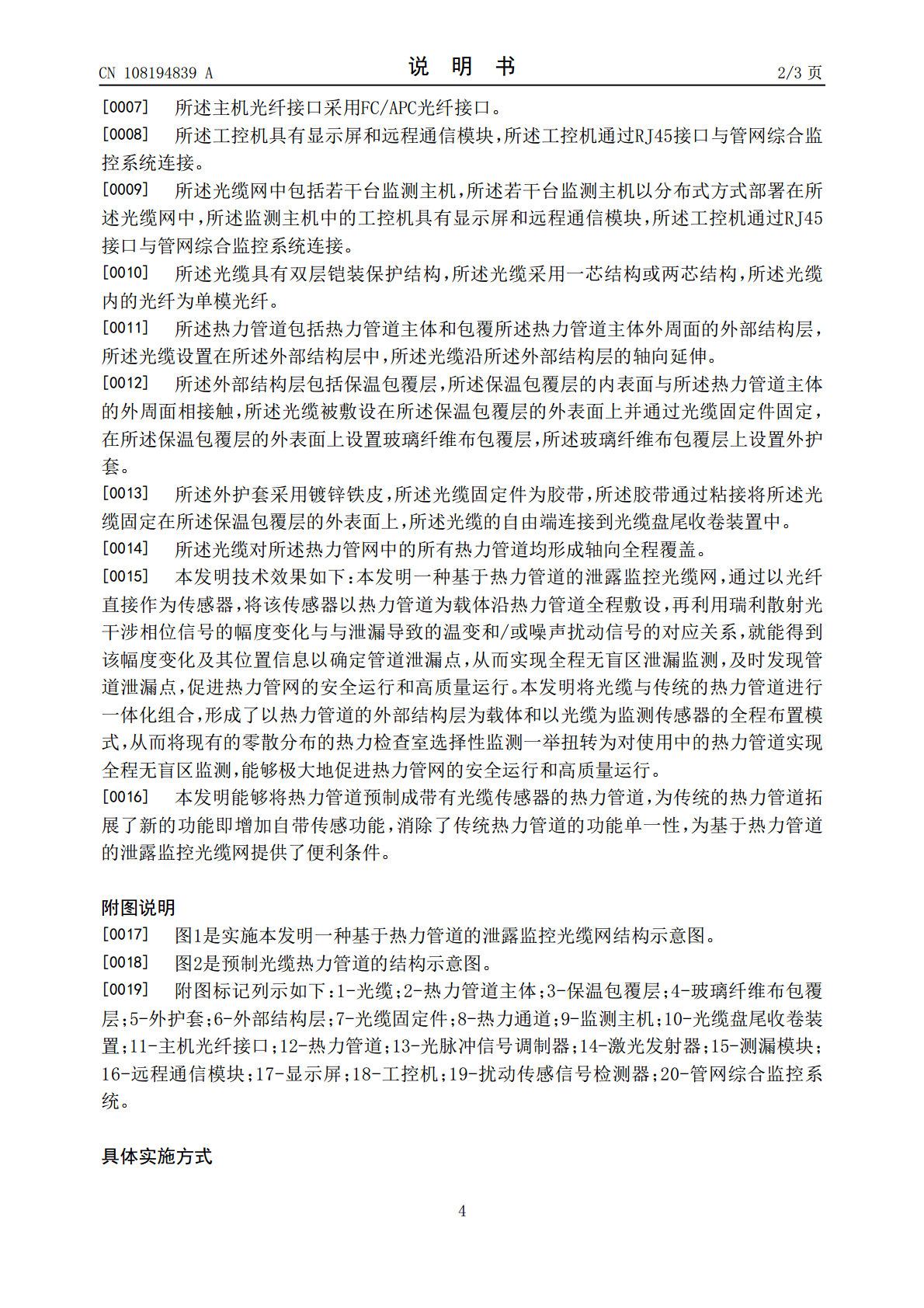

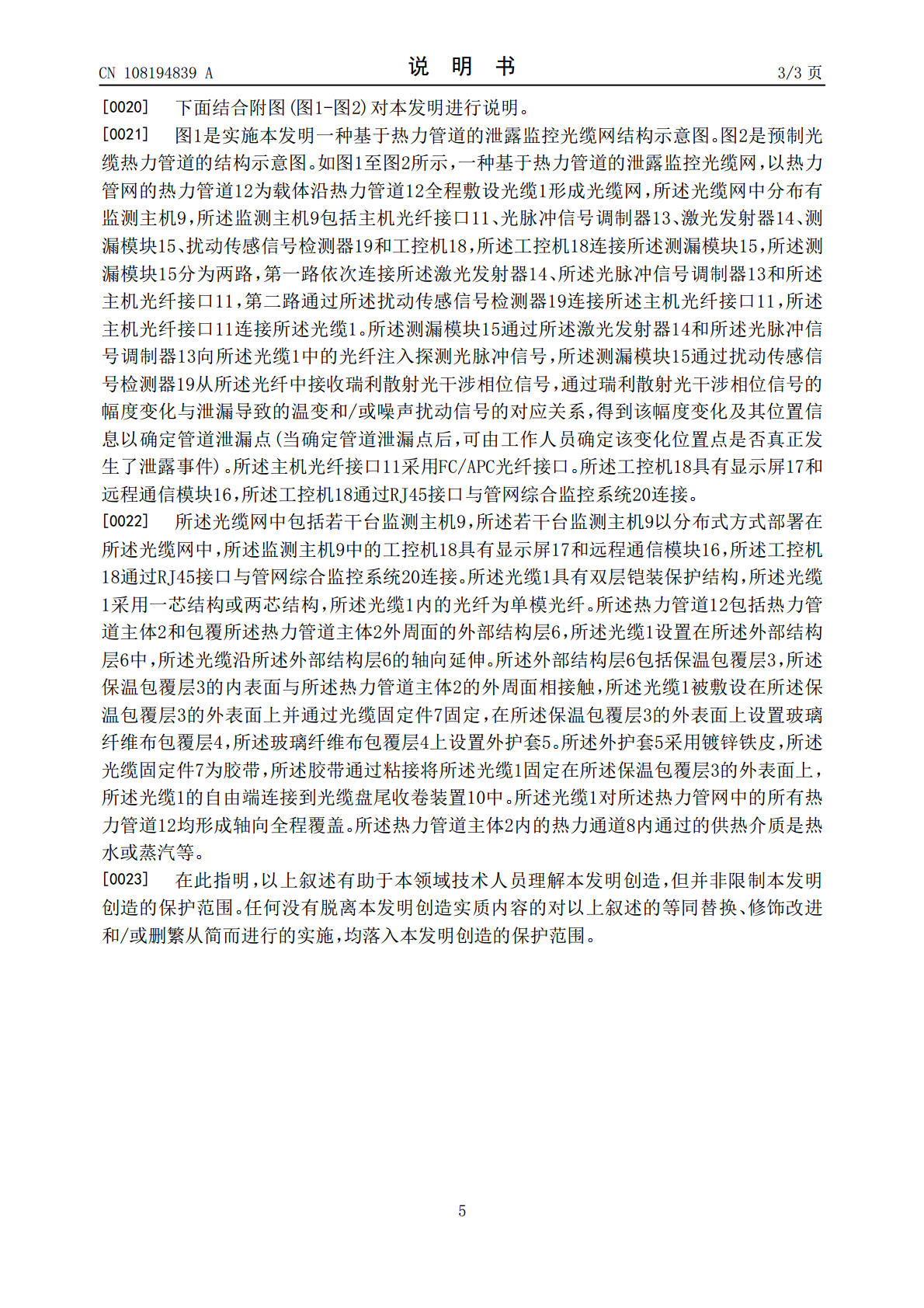

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108194839A(43)申请公布日2018.06.22(21)申请号201711424985.0(22)申请日2017.12.25(71)申请人北京市热力工程设计有限责任公司地址100028北京市朝阳区柳芳北街6号(72)发明人冯平艳董恩钊石英张书臣王云琦陈建成罗成淼孙锦峰崔井龙(74)专利代理机构北京海虹嘉诚知识产权代理有限公司11129代理人吴小灿(51)Int.Cl.F17D5/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种基于热力管道的泄露监控光缆网(57)摘要一种基于热力管道的泄露监控光缆网，通过以热力管道管网为基础，在热力管道上全程敷设光缆，能够利用瑞利散射光干涉相位信号的幅度变化与泄漏导致的温变和/或噪声扰动信号的对应关系，得到该幅度变化及其位置信息以确定管道泄漏点，从而有利于对热力管网的各热力管道实现全程无盲区泄漏监测，及时发现管道泄漏点，促进热力管网的安全运行和高质量运行，其特征在于，以热力管网的热力管道为载体沿热力管道全程敷设光缆形成光缆网，所述光缆网中分布有监测主机，所述监测主机包括主机光纤接口、光脉冲信号调制器、激光发射器、测漏模块、扰动传感信号检测器和工控机。CN108194839ACN108194839A权利要求书1/1页1.一种基于热力管道的泄露监控光缆网，其特征在于，以热力管网的热力管道为载体沿热力管道全程敷设光缆形成光缆网，所述光缆网中分布有监测主机，所述监测主机包括主机光纤接口、光脉冲信号调制器、激光发射器、测漏模块、扰动传感信号检测器和工控机，所述工控机连接所述测漏模块，所述测漏模块分为两路，第一路依次连接所述激光发射器、所述光脉冲信号调制器和所述主机光纤接口，第二路通过所述扰动传感信号检测器连接所述主机光纤接口，所述主机光纤接口连接所述光缆。2.根据权利要求1所述的基于热力管道的泄露监控光缆网，其特征在于，所述测漏模块通过所述激光发射器和所述光脉冲信号调制器向所述光缆中的光纤注入探测光脉冲信号，所述测漏模块通过扰动传感信号检测器从所述光纤中接收瑞利散射光干涉相位信号，通过该瑞利散射光干涉相位信号的幅度变化与泄漏导致的温变和/或噪声等扰动信号的对应关系，得到该幅度变化及其位置信息以确定管道泄漏点。3.根据权利要求1所述的基于热力管道的泄露监控光缆网，其特征在于，所述主机光纤接口采用FC/APC光纤接口。4.根据权利要求1所述的基于热力管道的泄露监控光缆网，其特征在于，所述工控机具有显示屏和远程通信模块，所述工控机通过RJ45接口与管网综合监控系统连接。5.根据权利要求1所述的基于热力管道的泄露监控光缆网，其特征在于，所述光缆网中包括若干台监测主机，所述若干台监测主机以分布式方式部署在所述光缆网中，所述监测主机中的工控机具有显示屏和远程通信模块，所述工控机通过RJ45接口与管网综合监控系统连接。6.根据权利要求1所述的基于热力管道的泄露监控光缆网，其特征在于，所述光缆具有双层铠装保护结构，所述光缆采用一芯结构或两芯结构，所述光缆内的光纤为单模光纤。7.根据权利要求1所述的基于热力管道的泄露监控光缆网，其特征在于，所述热力管道包括热力管道主体和包覆所述热力管道主体外周面的外部结构层，所述光缆设置在所述外部结构层中，所述光缆沿所述外部结构层的轴向延伸。8.根据权利要求7所述的基于热力管道的泄露监控光缆网，其特征在于，所述外部结构层包括保温包覆层，所述保温包覆层的内表面与所述热力管道主体的外周面相接触，所述光缆被敷设在所述保温包覆层的外表面上并通过光缆固定件固定，在所述保温包覆层的外表面上设置玻璃纤维布包覆层，所述玻璃纤维布包覆层上设置外护套。9.根据权利要求8所述的基于热力管道的泄露监控光缆网，其特征在于，所述外护套采用镀锌铁皮，所述光缆固定件为胶带，所述胶带通过粘接将所述光缆固定在所述保温包覆层的外表面上，所述光缆的自由端连接到光缆盘尾收卷装置中。10.根据权利要求1所述的基于热力管道的泄露监控光缆网，其特征在于，所述光缆对所述热力管网中的所有热力管道均形成轴向全程覆盖。2CN108194839A说明书1/3页一种基于热力管道的泄露监控光缆网技术领域[0001]本发明涉及热力管道组网技术，特别是一种基于热力管道的泄露监控光缆网，通过以热力管道管网为基础，在热力管道上全程敷设光缆，利用瑞利散射光干涉相位信号的幅度变化与泄漏导致的温变和/或噪声扰动信号的对应关系，就能得到该幅度变化及其位置信息以确定管道泄漏点，从而有利于对热力管网的各热力管道实现全程无盲区泄漏监测，及时发现管道泄漏点，促进热力管网的安全运行和高质量运行。背景技术[0002]热力管道是形成城市热力管网的基础构件，是从热源通往
