用于激光焊接汇流带的压具.pdf

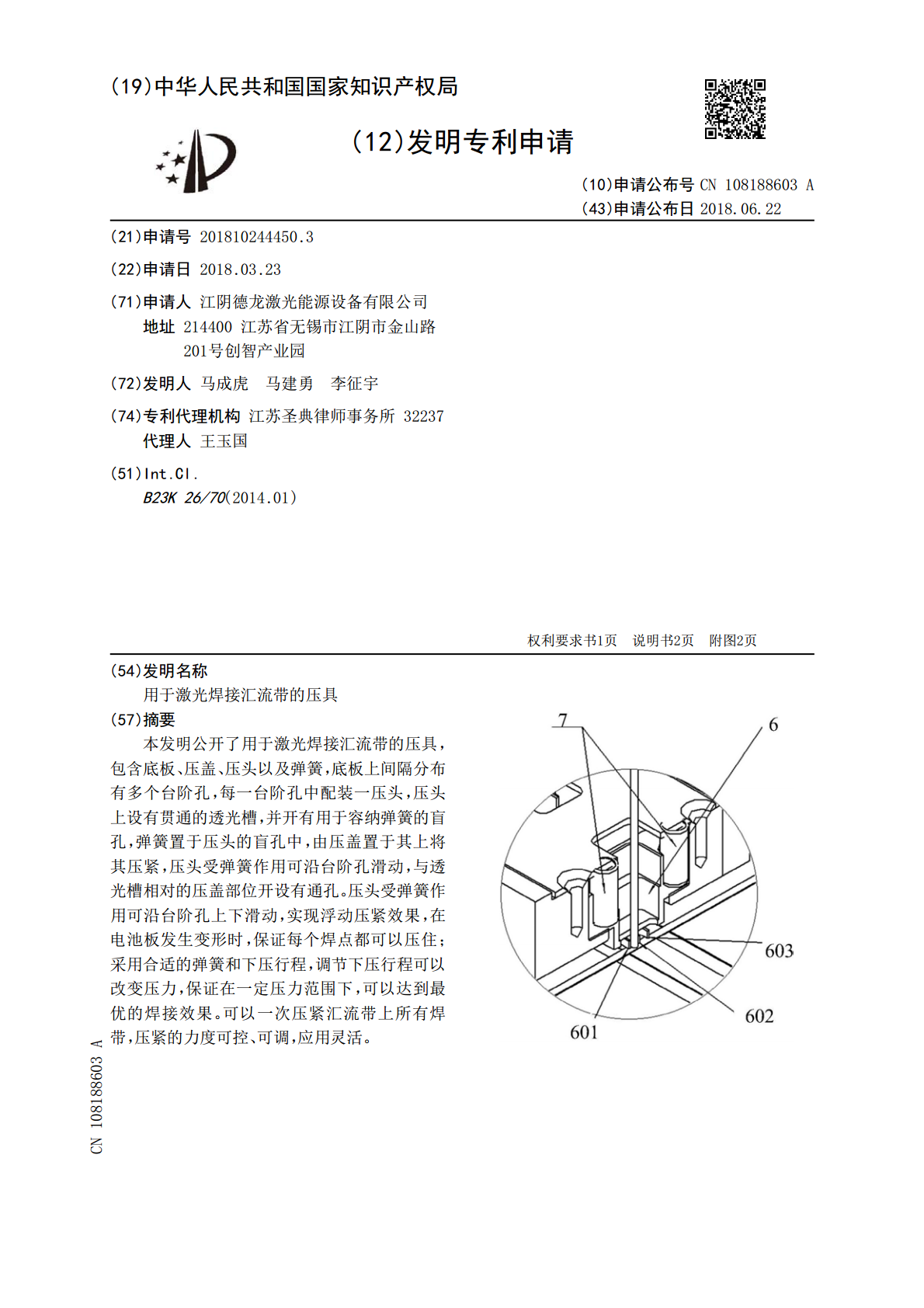

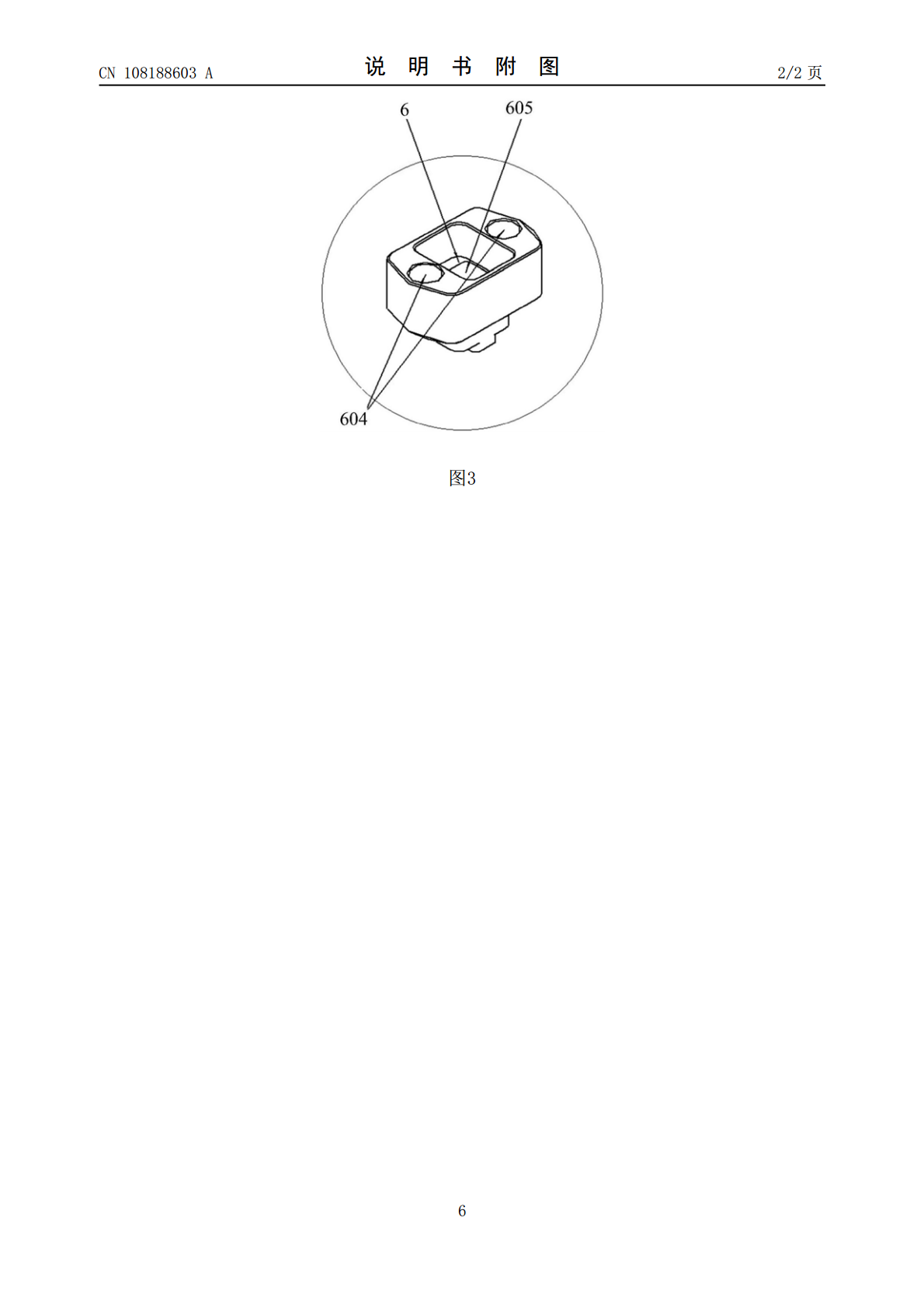

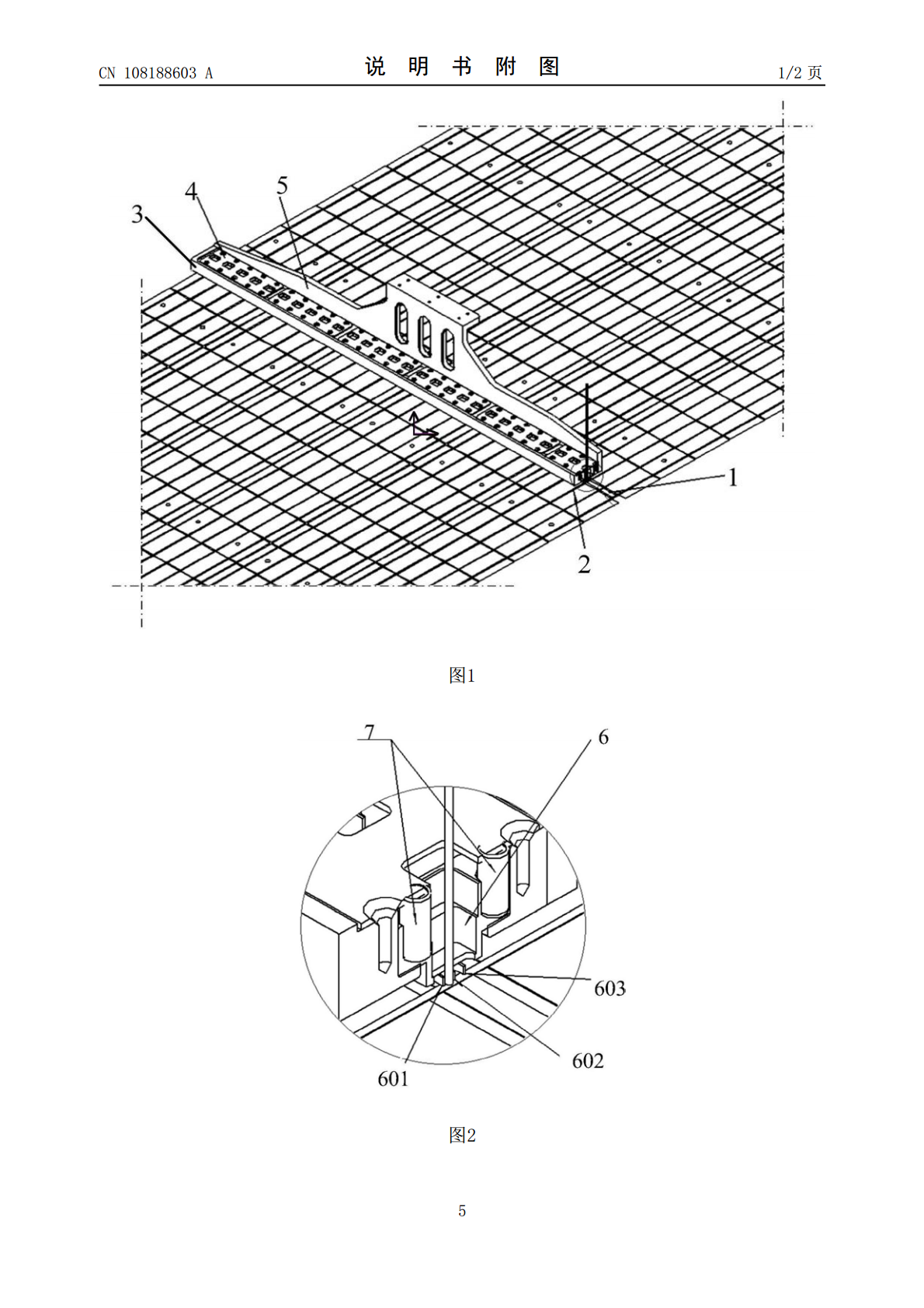

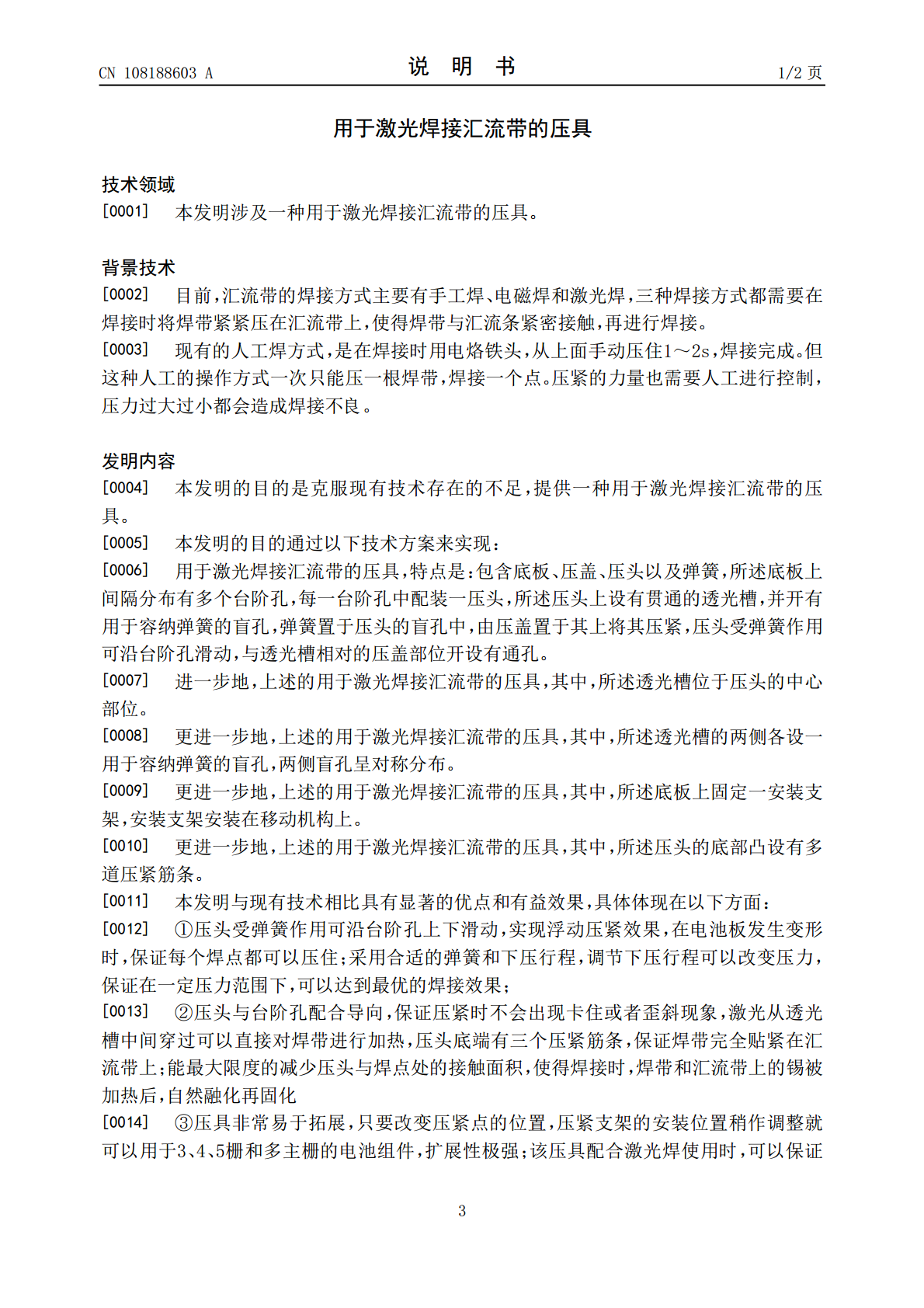

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108188603A(43)申请公布日2018.06.22(21)申请号201810244450.3(22)申请日2018.03.23(71)申请人江阴德龙激光能源设备有限公司地址214400江苏省无锡市江阴市金山路201号创智产业园(72)发明人马成虎马建勇李征宇(74)专利代理机构江苏圣典律师事务所32237代理人王玉国(51)Int.Cl.B23K26/70(2014.01)权利要求书1页说明书2页附图2页(54)发明名称用于激光焊接汇流带的压具(57)摘要本发明公开了用于激光焊接汇流带的压具，包含底板、压盖、压头以及弹簧，底板上间隔分布有多个台阶孔，每一台阶孔中配装一压头，压头上设有贯通的透光槽，并开有用于容纳弹簧的盲孔，弹簧置于压头的盲孔中，由压盖置于其上将其压紧，压头受弹簧作用可沿台阶孔滑动，与透光槽相对的压盖部位开设有通孔。压头受弹簧作用可沿台阶孔上下滑动，实现浮动压紧效果，在电池板发生变形时，保证每个焊点都可以压住；采用合适的弹簧和下压行程，调节下压行程可以改变压力，保证在一定压力范围下，可以达到最优的焊接效果。可以一次压紧汇流带上所有焊带，压紧的力度可控、可调，应用灵活。CN108188603ACN108188603A权利要求书1/1页1.用于激光焊接汇流带的压具，其特征在于：包含底板(3)、压盖(4)、压头(6)以及弹簧(7)，所述底板(3)上间隔分布有多个台阶孔，每一台阶孔中配装一压头(6)，所述压头(6)上设有贯通的透光槽(605)，并开有用于容纳弹簧的盲孔(604)，弹簧(7)置于压头的盲孔(604)中，由压盖(4)置于其上将其压紧，压头(6)受弹簧(7)作用可沿台阶孔滑动，与透光槽(605)相对的压盖部位开设有通孔。2.根据权利要求1所述的用于激光焊接汇流带的压具，其特征在于：所述透光槽(605)位于压头(6)的中心部位。3.根据权利要求1或2所述的用于激光焊接汇流带的压具，其特征在于：所述透光槽(605)的两侧各设一用于容纳弹簧的盲孔，两侧盲孔呈对称分布。4.根据权利要求1所述的用于激光焊接汇流带的压具，其特征在于：所述底板(3)上固定一安装支架(5)，安装支架(5)安装在移动机构上。5.根据权利要求1所述的用于激光焊接汇流带的压具，其特征在于：所述压头(6)的底部凸设有多道压紧筋条。2CN108188603A说明书1/2页用于激光焊接汇流带的压具技术领域[0001]本发明涉及一种用于激光焊接汇流带的压具。背景技术[0002]目前，汇流带的焊接方式主要有手工焊、电磁焊和激光焊，三种焊接方式都需要在焊接时将焊带紧紧压在汇流带上，使得焊带与汇流条紧密接触，再进行焊接。[0003]现有的人工焊方式，是在焊接时用电烙铁头，从上面手动压住1～2s，焊接完成。但这种人工的操作方式一次只能压一根焊带，焊接一个点。压紧的力量也需要人工进行控制，压力过大过小都会造成焊接不良。发明内容[0004]本发明的目的是克服现有技术存在的不足，提供一种用于激光焊接汇流带的压具。[0005]本发明的目的通过以下技术方案来实现：[0006]用于激光焊接汇流带的压具，特点是：包含底板、压盖、压头以及弹簧，所述底板上间隔分布有多个台阶孔，每一台阶孔中配装一压头，所述压头上设有贯通的透光槽，并开有用于容纳弹簧的盲孔，弹簧置于压头的盲孔中，由压盖置于其上将其压紧，压头受弹簧作用可沿台阶孔滑动，与透光槽相对的压盖部位开设有通孔。[0007]进一步地，上述的用于激光焊接汇流带的压具，其中，所述透光槽位于压头的中心部位。[0008]更进一步地，上述的用于激光焊接汇流带的压具，其中，所述透光槽的两侧各设一用于容纳弹簧的盲孔，两侧盲孔呈对称分布。[0009]更进一步地，上述的用于激光焊接汇流带的压具，其中，所述底板上固定一安装支架，安装支架安装在移动机构上。[0010]更进一步地，上述的用于激光焊接汇流带的压具，其中，所述压头的底部凸设有多道压紧筋条。[0011]本发明与现有技术相比具有显著的优点和有益效果，具体体现在以下方面：[0012]①压头受弹簧作用可沿台阶孔上下滑动，实现浮动压紧效果，在电池板发生变形时，保证每个焊点都可以压住；采用合适的弹簧和下压行程，调节下压行程可以改变压力，保证在一定压力范围下，可以达到最优的焊接效果；[0013]②压头与台阶孔配合导向，保证压紧时不会出现卡住或者歪斜现象，激光从透光槽中间穿过可以直接对焊带进行加热，压头底端有三个压紧筋条，保证焊带完全贴紧在汇流带上；能最大限度的减少压头与焊点处的接触面积，使得焊接时，焊带和汇流带上的锡被加热后，自然融化再固化[0014]③压具非常易于拓展，只要改变压紧点的位置，压紧支架的安装位置稍作调整就可
