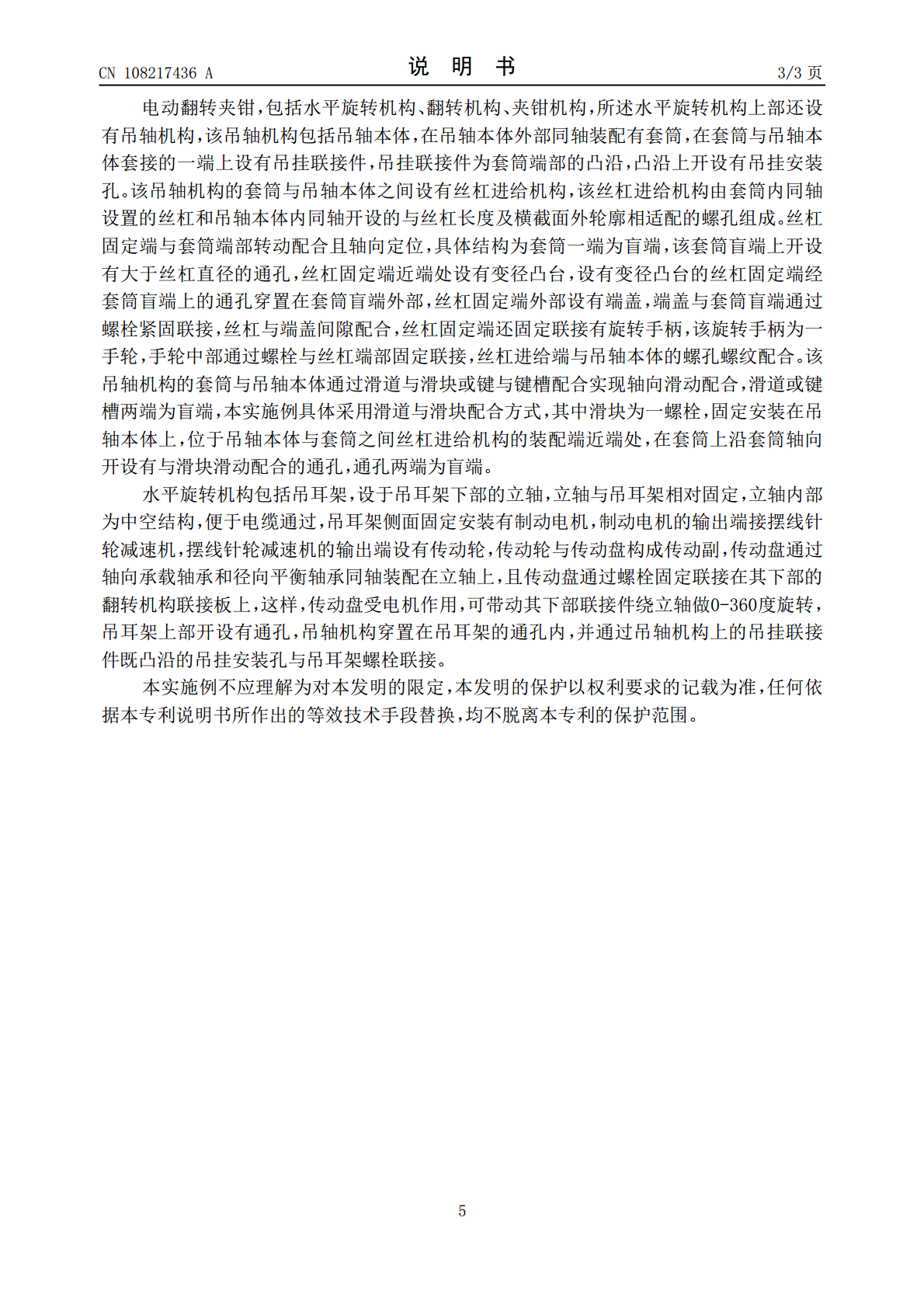

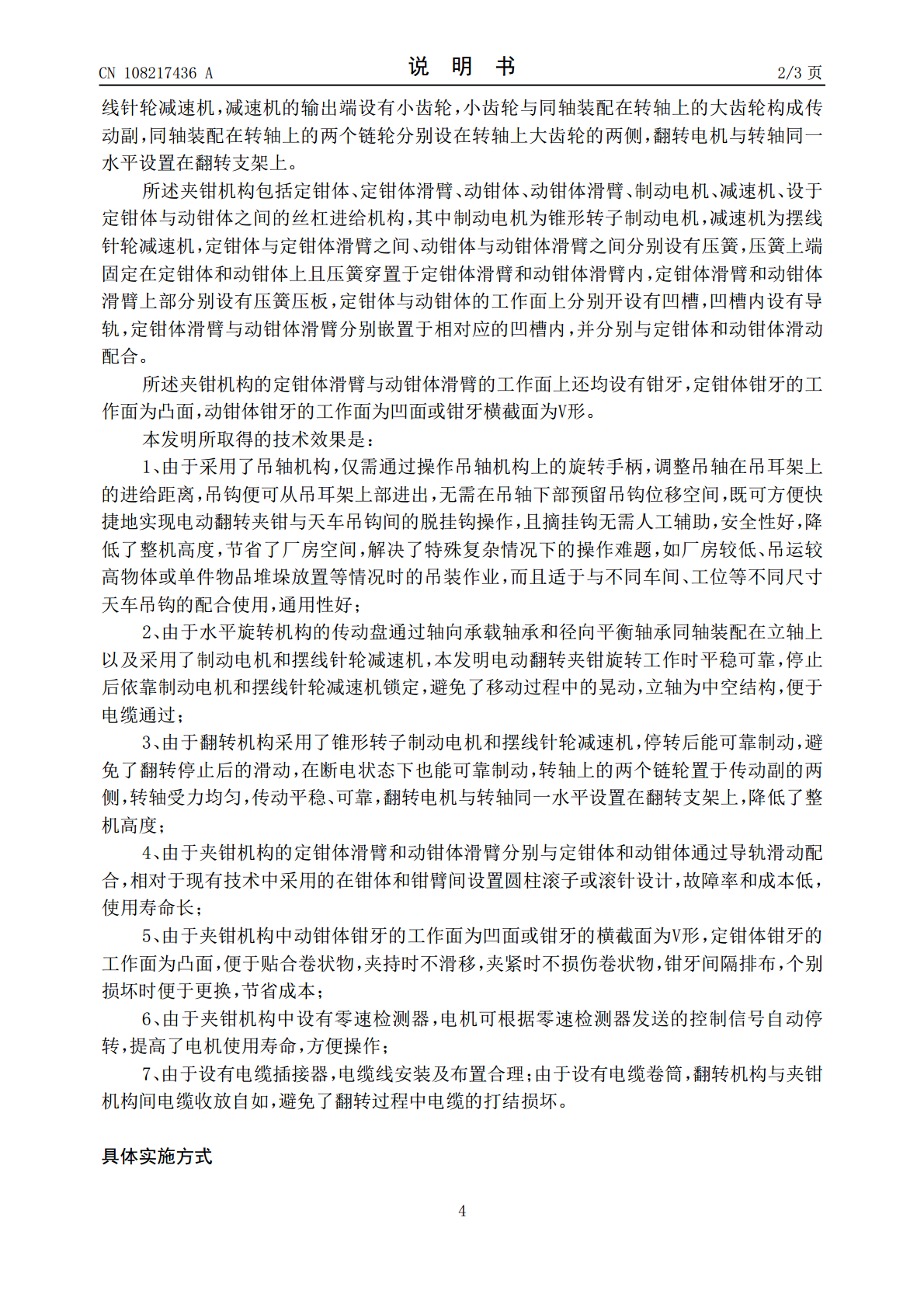

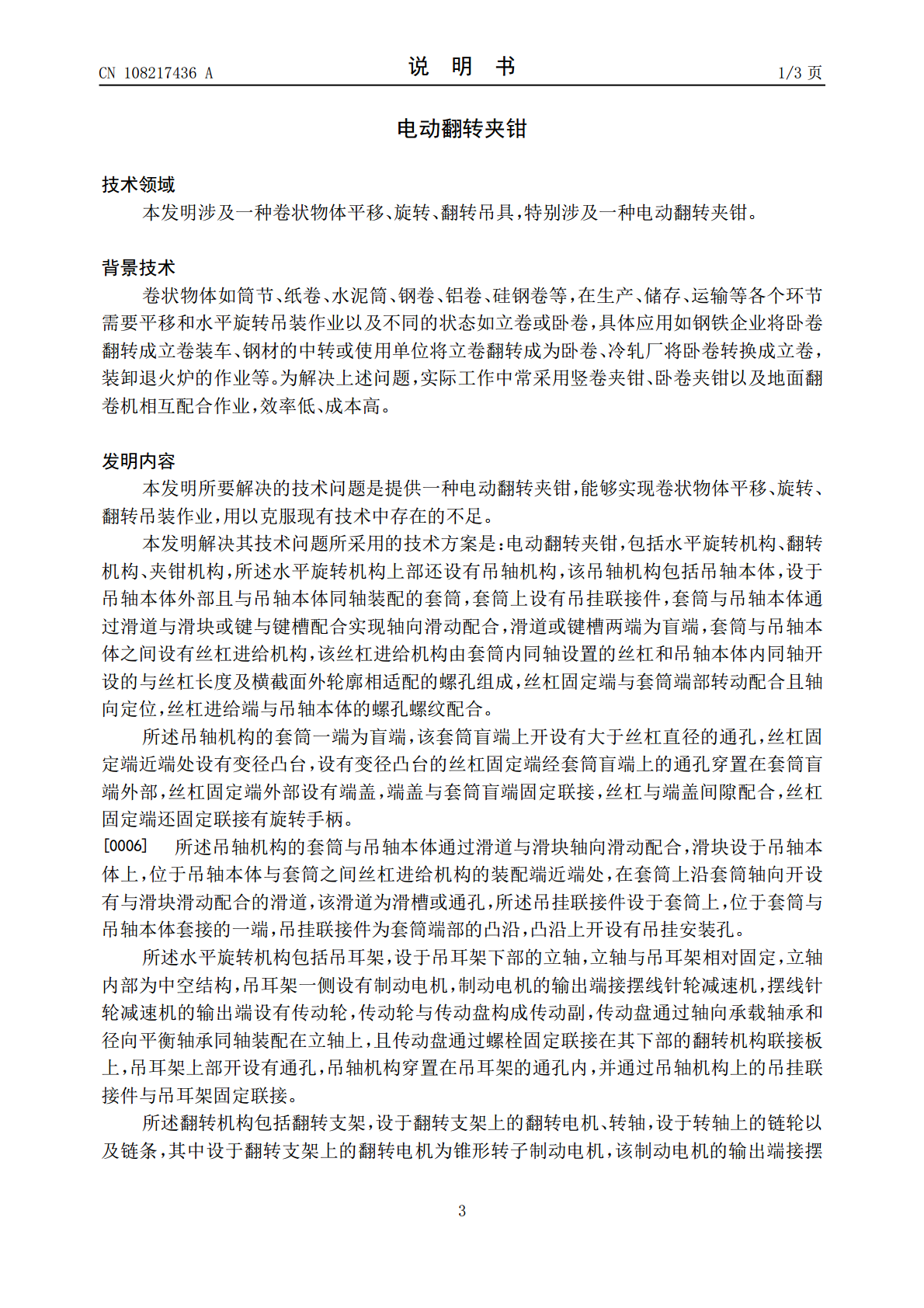

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108217436A(43)申请公布日2018.06.29(21)申请号201611124944.5(22)申请日2016.12.09(71)申请人青岛璐琪信息科技有限公司地址266000山东省青岛市城阳区铁骑山路165号5号楼1单元101(72)发明人高璐(51)Int.Cl.B66C1/22(2006.01)B66C1/58(2006.01)B66C13/22(2006.01)权利要求书1页说明书3页(54)发明名称电动翻转夹钳(57)摘要本发明涉及一种电动翻转夹钳。该电动翻转夹钳包括水平旋转机构、翻转机构、夹钳机构，所述水平旋转机构上部还设有吊轴机构，该吊轴机构包括吊轴本体，设于吊轴本体外部且与吊轴本体同轴装配的套筒，套筒上设有吊挂联接件，套筒与吊轴本体通过滑道与滑块或键与键槽配合实现轴向滑动配合，滑道或键槽两端为盲端，套筒与吊轴本体之间设有丝杠进给机构。本发明的优点是摘挂钩方便快捷，安全性好，降低了整机高度，节省了厂房空间，解决了特殊复杂情况下如厂房较低、吊运较高物体或单件物品堆垛放置等情况时的吊装作业，通用性好，整机设有多重制动设计，夹持牢固，不损伤被夹物，使用安全可靠，是一种较为理想的电动翻转夹钳。CN108217436ACN108217436A权利要求书1/1页1.电动翻转夹钳，包括水平旋转机构、翻转机构、夹钳机构，其特征在于所述水平旋转机构上部还设有吊轴机构，该吊轴机构包括吊轴本体，设于吊轴本体外部且与吊轴本体同轴装配的套筒，套筒上设有吊挂联接件，套筒与吊轴本体通过滑道与滑块或键与键槽配合实现轴向滑动配合，滑道或键槽两端为盲端，套筒与吊轴本体之间设有丝杠进给机构，该丝杠进给机构由套筒内同轴设置的丝杠和吊轴本体内同轴开设的与丝杠长度及横截面外轮廓相适配的螺孔组成，丝杠固定端与套筒端部转动配合且轴向定位，丝杠进给端与吊轴本体的螺孔螺纹配合。2.根据权利要求1所述的电动翻转夹钳，其特征在于所述吊轴机构的套筒一端为盲端，该套筒盲端上开设有大于丝杠直径的通孔，丝杠固定端近端处设有变径凸台，设有变径凸台的丝杠固定端经套筒盲端上的通孔穿置在套筒盲端外部，丝杠固定端外部设有端盖，端盖与套筒盲端固定联接，丝杠与端盖间隙配合，丝杠固定端还固定联接有旋转手柄。3.根据权利要求1或2所述的电动翻转夹钳，其特征在于所述吊轴机构的套筒与吊轴本体通过滑道与滑块轴向滑动配合，滑块设于吊轴本体上，位于吊轴本体与套筒之间丝杠进给机构的装配端近端处，在套筒上沿套筒轴向开设有与滑块滑动配合的滑道，该滑道为滑槽或通孔，所述吊挂联接件设于套筒上，位于套筒与吊轴本体套接的一端，吊挂联接件为套筒端部的凸沿，凸沿上开设有吊挂安装孔。2CN108217436A说明书1/3页电动翻转夹钳技术领域本发明涉及一种卷状物体平移、旋转、翻转吊具，特别涉及一种电动翻转夹钳。背景技术卷状物体如筒节、纸卷、水泥筒、钢卷、铝卷、硅钢卷等，在生产、储存、运输等各个环节需要平移和水平旋转吊装作业以及不同的状态如立卷或卧卷，具体应用如钢铁企业将卧卷翻转成立卷装车、钢材的中转或使用单位将立卷翻转成为卧卷、冷轧厂将卧卷转换成立卷，装卸退火炉的作业等。为解决上述问题，实际工作中常采用竖卷夹钳、卧卷夹钳以及地面翻卷机相互配合作业，效率低、成本高。发明内容本发明所要解决的技术问题是提供一种电动翻转夹钳，能够实现卷状物体平移、旋转、翻转吊装作业，用以克服现有技术中存在的不足。本发明解决其技术问题所采用的技术方案是：电动翻转夹钳，包括水平旋转机构、翻转机构、夹钳机构，所述水平旋转机构上部还设有吊轴机构，该吊轴机构包括吊轴本体，设于吊轴本体外部且与吊轴本体同轴装配的套筒，套筒上设有吊挂联接件，套筒与吊轴本体通过滑道与滑块或键与键槽配合实现轴向滑动配合，滑道或键槽两端为盲端，套筒与吊轴本体之间设有丝杠进给机构，该丝杠进给机构由套筒内同轴设置的丝杠和吊轴本体内同轴开设的与丝杠长度及横截面外轮廓相适配的螺孔组成，丝杠固定端与套筒端部转动配合且轴向定位，丝杠进给端与吊轴本体的螺孔螺纹配合。所述吊轴机构的套筒一端为盲端，该套筒盲端上开设有大于丝杠直径的通孔，丝杠固定端近端处设有变径凸台，设有变径凸台的丝杠固定端经套筒盲端上的通孔穿置在套筒盲端外部，丝杠固定端外部设有端盖，端盖与套筒盲端固定联接，丝杠与端盖间隙配合，丝杠固定端还固定联接有旋转手柄。[0006]所述吊轴机构的套筒与吊轴本体通过滑道与滑块轴向滑动配合，滑块设于吊轴本体上，位于吊轴本体与套筒之间丝杠进给机构的装配端近端处，在套筒上沿套筒轴向开设有与滑块滑动配合的滑道，该滑道为滑槽或通孔，所述吊挂联接件设于套筒上，位于套筒与吊轴本体套接的一端，吊挂联接件为套筒端部的凸沿，凸沿上
