一种高压输电声光验电装置.pdf

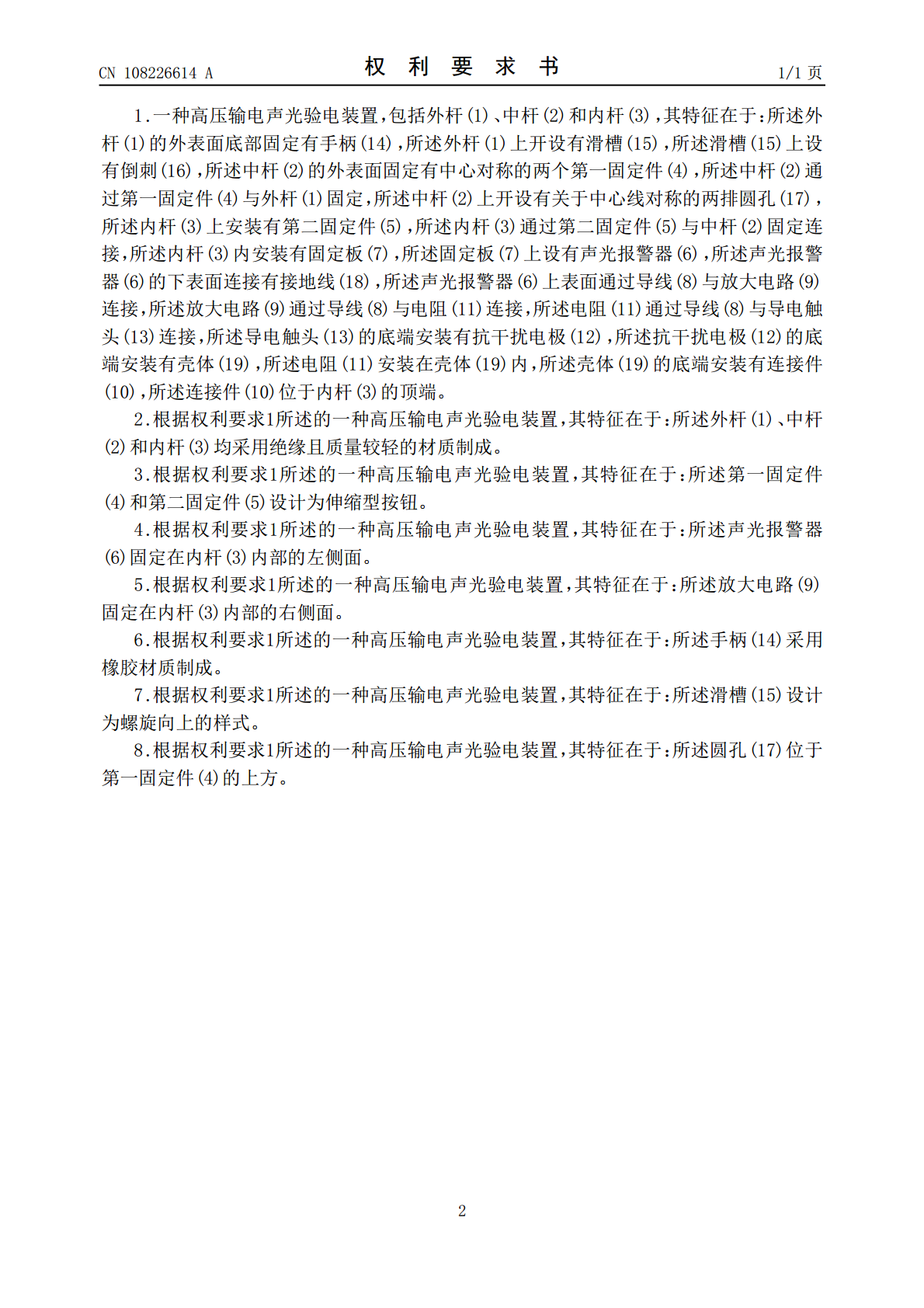

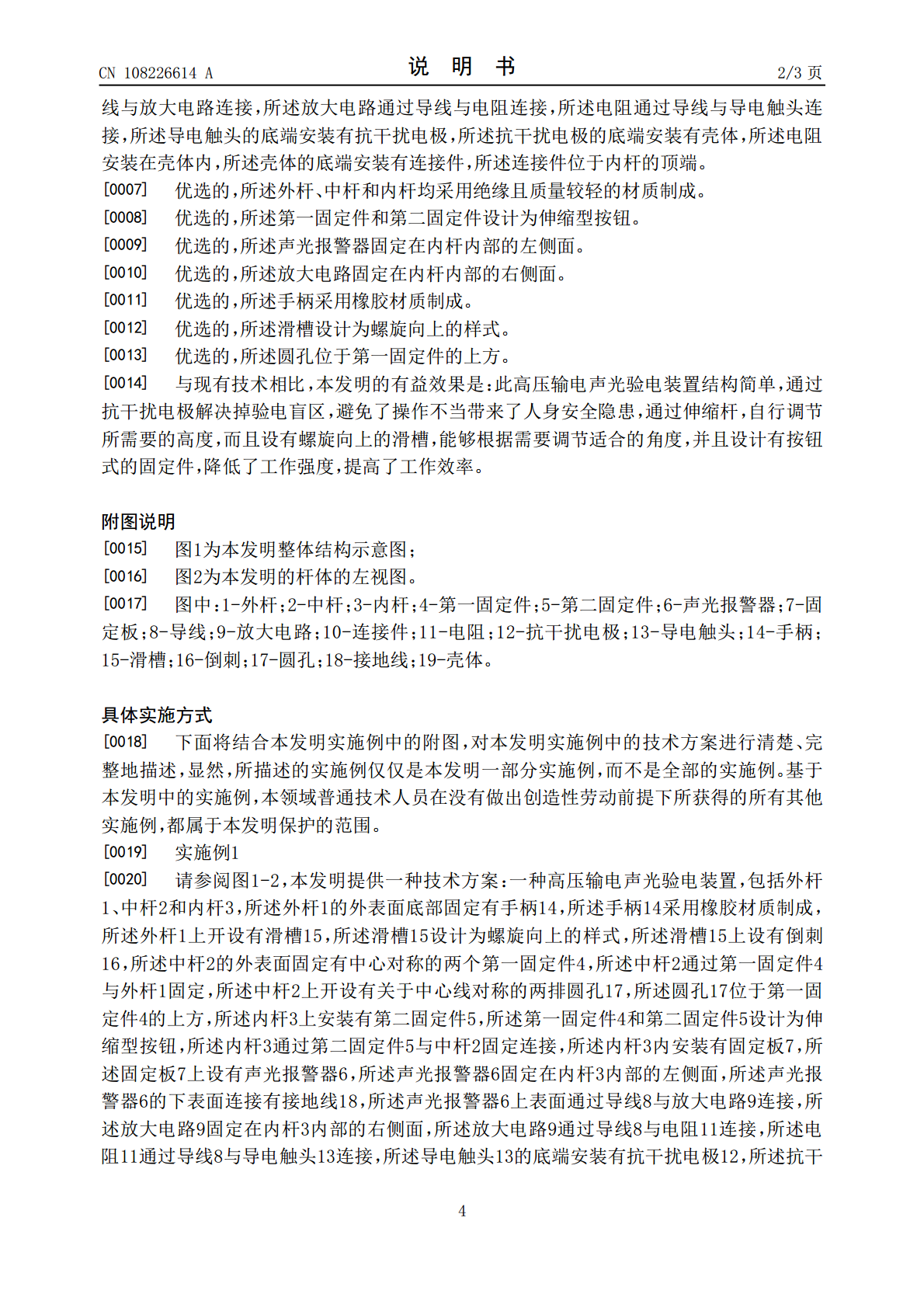

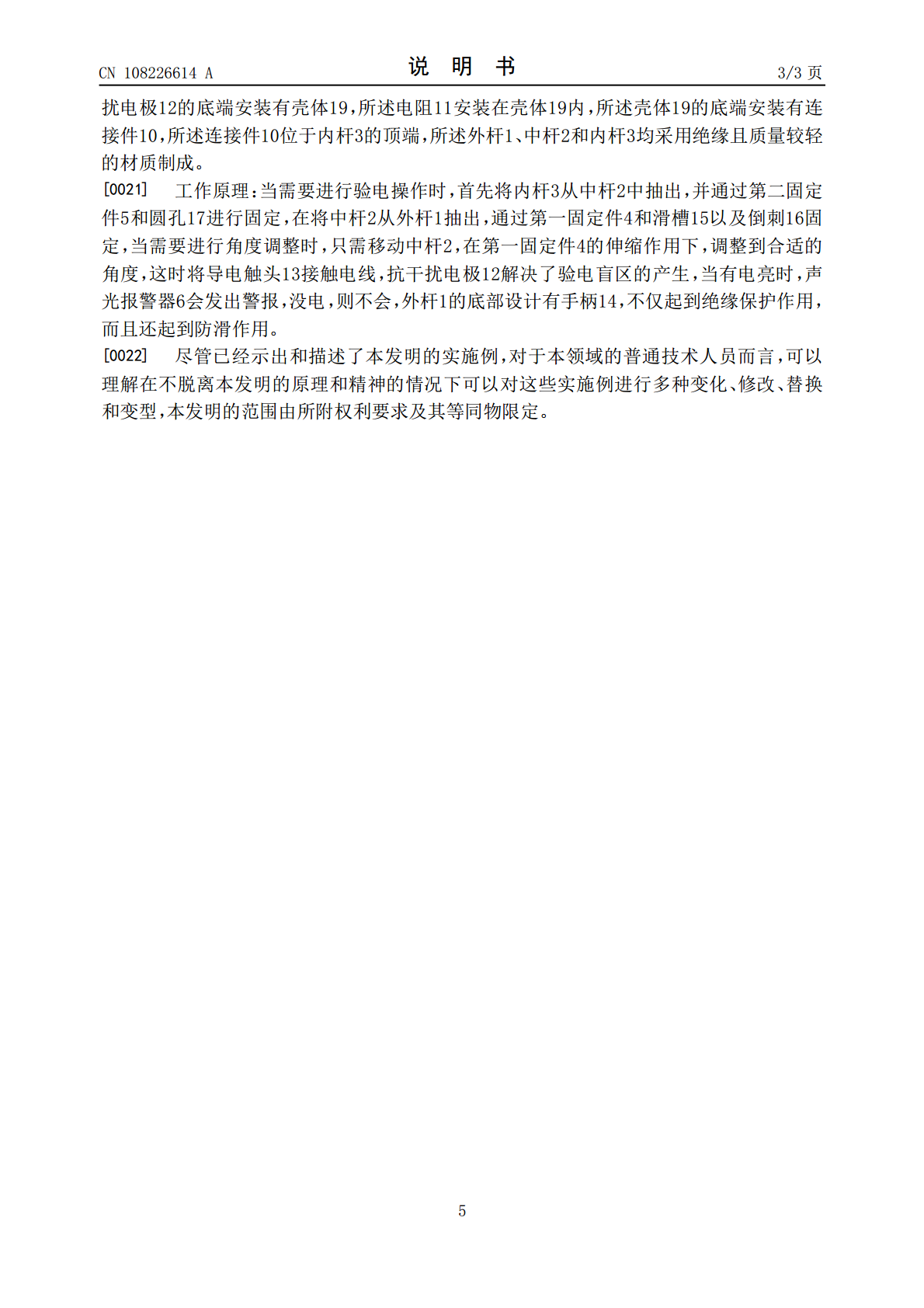

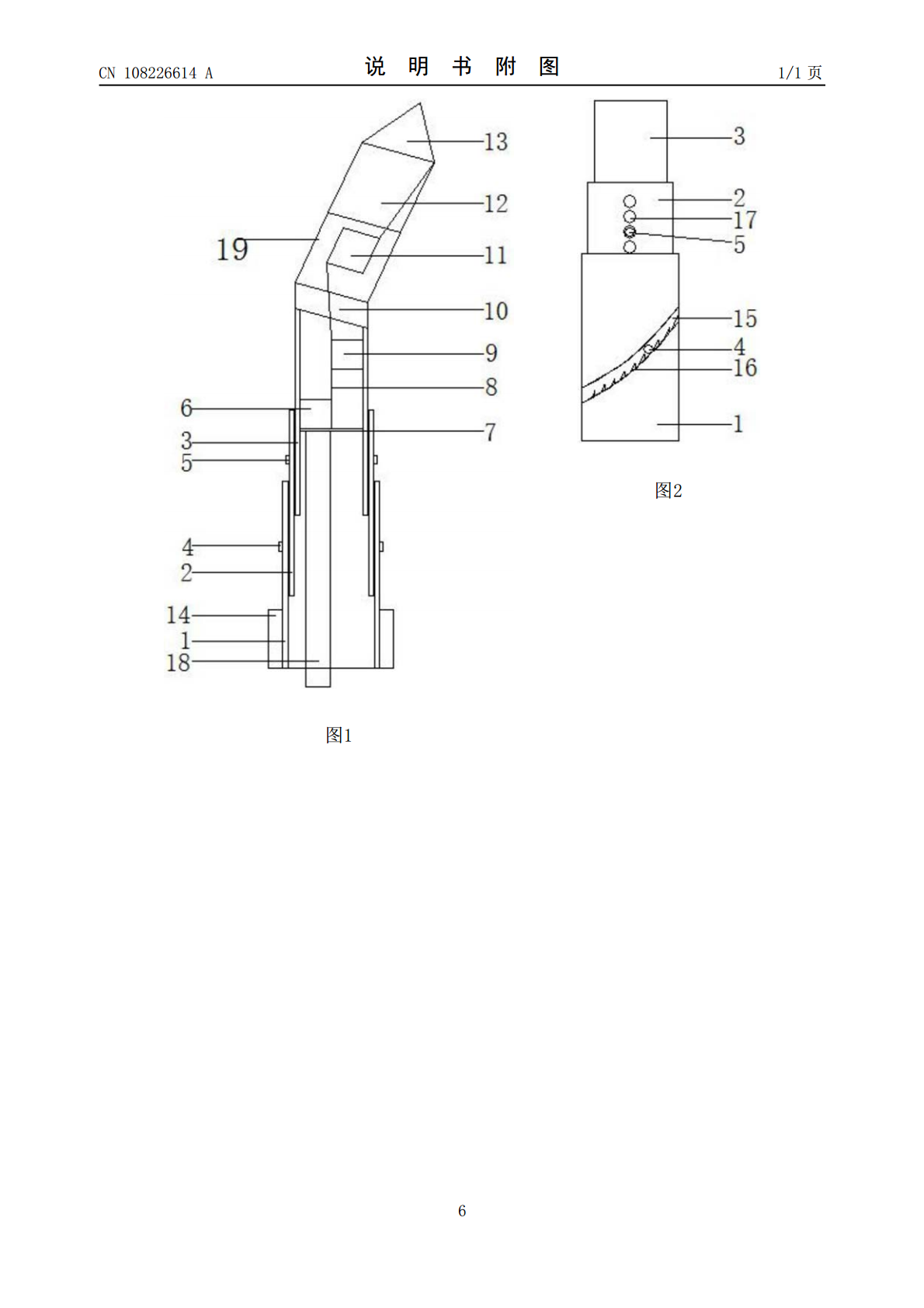

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108226614A(43)申请公布日2018.06.29(21)申请号201611134031.1(22)申请日2016.12.10(71)申请人天津市华电电力科技有限公司地址301700天津市武清区城关镇北二环路北侧(72)发明人李文芳(51)Int.Cl.G01R19/145(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种高压输电声光验电装置(57)摘要本发明公开了一种高压输电声光验电装置，包括外杆、中杆和内杆，所述外杆的外表面底部固定有手柄，外杆上开设有滑槽，所述中杆的外表面固定有中心对称的两个第一固定件，所述内杆上安装有第二固定件，内杆内安装有固定板，固定板上设有声光报警器，所述声光报警器上表面通过导线与放大电路连接，所述放大电路通过导线与电阻连接，所述电阻通过导线与导电触头连接，所述导电触头的底端安装有抗干扰电极，此高压输电声光验电装置结构简单，通过抗干扰电极解决掉验电盲区，避免了操作不当带来了人身安全隐患，通过伸缩杆，自行调节所需要的高度，而且设有螺旋向上的滑槽，能够根据需要调节适合的角度，降低了工作强度，提高了工作效率。CN108226614ACN108226614A权利要求书1/1页1.一种高压输电声光验电装置，包括外杆(1)、中杆(2)和内杆(3)，其特征在于：所述外杆(1)的外表面底部固定有手柄(14)，所述外杆(1)上开设有滑槽(15)，所述滑槽(15)上设有倒刺(16)，所述中杆(2)的外表面固定有中心对称的两个第一固定件(4)，所述中杆(2)通过第一固定件(4)与外杆(1)固定，所述中杆(2)上开设有关于中心线对称的两排圆孔(17)，所述内杆(3)上安装有第二固定件(5)，所述内杆(3)通过第二固定件(5)与中杆(2)固定连接，所述内杆(3)内安装有固定板(7)，所述固定板(7)上设有声光报警器(6)，所述声光报警器(6)的下表面连接有接地线(18)，所述声光报警器(6)上表面通过导线(8)与放大电路(9)连接，所述放大电路(9)通过导线(8)与电阻(11)连接，所述电阻(11)通过导线(8)与导电触头(13)连接，所述导电触头(13)的底端安装有抗干扰电极(12)，所述抗干扰电极(12)的底端安装有壳体(19)，所述电阻(11)安装在壳体(19)内，所述壳体(19)的底端安装有连接件(10)，所述连接件(10)位于内杆(3)的顶端。2.根据权利要求1所述的一种高压输电声光验电装置，其特征在于：所述外杆(1)、中杆(2)和内杆(3)均采用绝缘且质量较轻的材质制成。3.根据权利要求1所述的一种高压输电声光验电装置，其特征在于：所述第一固定件(4)和第二固定件(5)设计为伸缩型按钮。4.根据权利要求1所述的一种高压输电声光验电装置，其特征在于：所述声光报警器(6)固定在内杆(3)内部的左侧面。5.根据权利要求1所述的一种高压输电声光验电装置，其特征在于：所述放大电路(9)固定在内杆(3)内部的右侧面。6.根据权利要求1所述的一种高压输电声光验电装置，其特征在于：所述手柄(14)采用橡胶材质制成。7.根据权利要求1所述的一种高压输电声光验电装置，其特征在于：所述滑槽(15)设计为螺旋向上的样式。8.根据权利要求1所述的一种高压输电声光验电装置，其特征在于：所述圆孔(17)位于第一固定件(4)的上方。2CN108226614A说明书1/3页一种高压输电声光验电装置技术领域[0001]本发明涉及电力检测设备技术领域，具体为一种高压输电声光验电装置。背景技术[0002]众所周知，交流高压供电线路及高压电器设备涉及用户非常广泛，而且长期暴露于阳光下饱受风吹日晒雨淋，因此在电力系统中，停电检修和事故处理是必不可少的且相对频繁的工作之一，为了确保设备的安全运行，每年都要对供、变电设备进行检修试验，而无论是检修试验，还是事故处理，工作前必须进行停电操作，验电是操作中必不可少的一个环节，在对高压供电线路或高压电器设备进行验电操作时，首先必须对高压供电线路或高压电器设备进行检测，看是否带电，然后再进行安全操作，一般的，该在线检测装置即为验电器。[0003]高压声光验电器是一种用来检测高压电气设备是否带有运行电压的重要电气安全用具，高压声光验电器是由接触电极、验电显示器、接续件、绝缘杆和护手环等组成。验电器要能根据指示信号的明确变化发出有电或无电的清晰指示。高压声光验电器在动作时要求在正常的光照条件下和平常的背景噪声下让使用者能清晰的看到和听到验电器所发出的声光指示信号。验电器要有适宜的灵敏度和分辨率，要求验电器的启动电压大于等于0.15倍额定电压，小于等于0.4倍额定电压。[0004]现场实际作业工作中，使用电容型验电器验电
