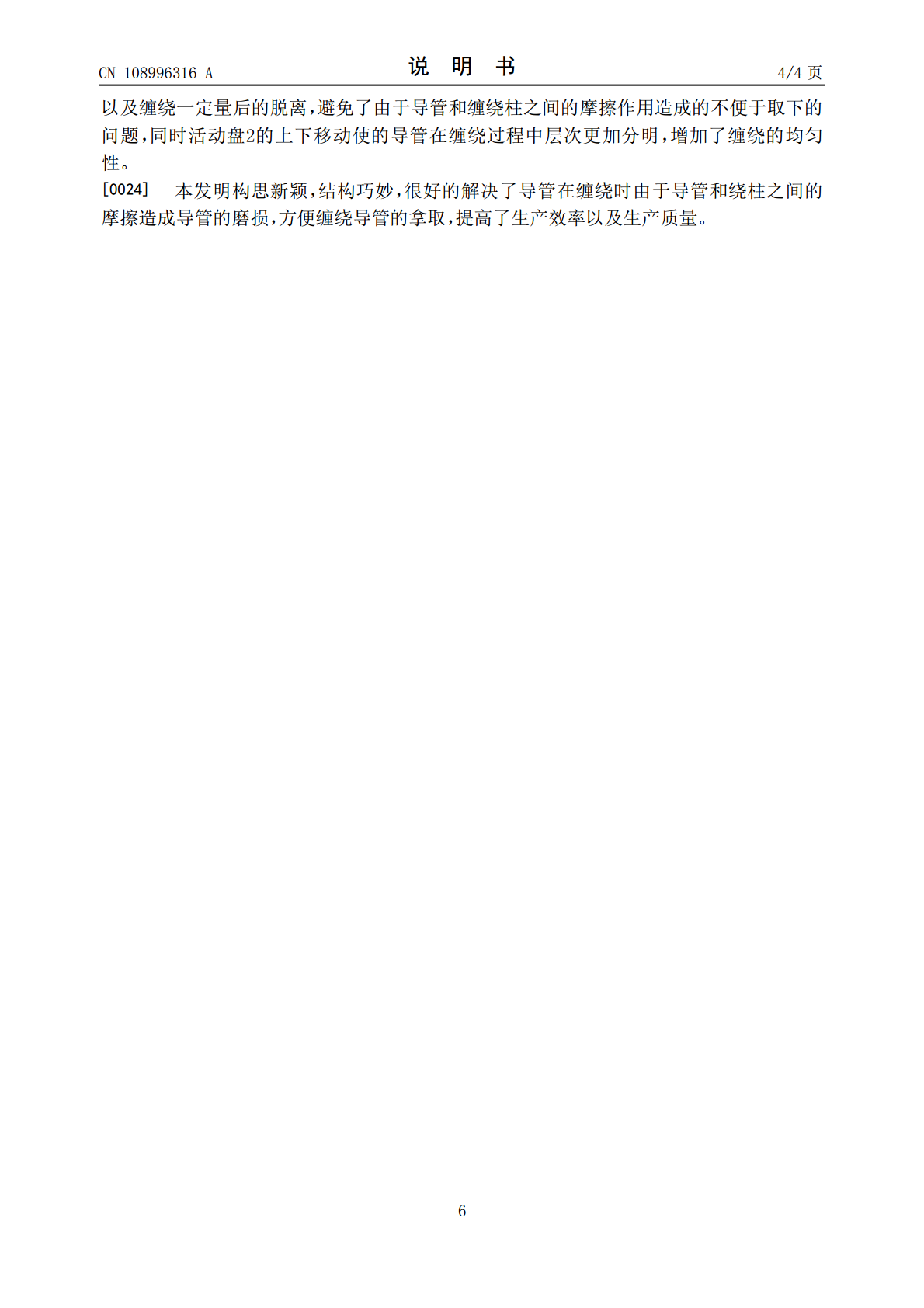

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108996316A(43)申请公布日2018.12.14(21)申请号201810696847.6B65H54/70(2006.01)(22)申请日2018.06.29B65H67/04(2006.01)(71)申请人新乡市华西卫材有限公司地址453000河南省新乡市长垣县丁栾镇工业区(72)发明人崔文波王瑞平马全建张利娜贠勇曹明卓高勇邢彦君张军辉胡会琴安伟王江龙程慧娟(74)专利代理机构郑州博派知识产权代理事务所(特殊普通合伙)41137代理人伍俊慧(51)Int.Cl.B65H54/40(2006.01)B65H54/54(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种医用导管缠绕装置(57)摘要一种医用导管缠绕装置，很好的解决了导管在缠绕时由于导管和绕柱之间的摩擦造成导管的磨损，方便缠绕导管的拿取；其解决的技术方案包括底板，底板上方设有活动盘，底板上固定有驱动轴，驱动轴上端置于活动盘的上方，驱动轴上开设有键槽，通孔上设有凸块，活动盘中心设有筒体，筒体的下端设有盲孔，盲孔侧壁上开设有凹槽，筒体在自重作用下可随活动盘上下移动，驱动轴的外缘上设有环形通槽，键槽下端与环形通槽连通，凸块进入环形通槽内使活动盘和筒体停止转动，活动盘的上方设有滑杆，每个滑杆的内侧均铰接有一个连杆，连杆另一端铰接在筒体上，活动盘的下端与底板之间连接有弹簧；本发明构思新颖，结构巧妙。CN108996316ACN108996316A权利要求书1/1页1.一种医用导管缠绕装置，包括水平放置的底板（1），其特征在于，底板（1）上方设有与底板（1）平行的活动盘（2），活动盘（2）可转动且可上下移动，活动盘（2）的中心开设有通孔（3），底板（1）上固定有可转动的驱动轴（4），驱动轴（4）的上端贯穿通孔（3）并置于活动盘（2）的上方，驱动轴（4）的外缘上开设有多个圆周均布的竖向键槽（5），通孔（3）的侧壁上设有多个与键槽（5）一一对应的凸块（6），活动盘（2）的中心设有竖向放置的筒体（7），筒体（7）的下端开设有盲孔（13），驱动轴（4）的上端置于盲孔（13）内且驱动轴（4）的上端面与盲孔（13）底壁之间有间隔，盲孔（13）的侧壁上开设有多个与凸块（6）一一对应的凹槽（8），凸块（6）可同时卡在凹槽（8）和键槽（5）内，驱动轴（4）转动可通过凸块（6）与键槽（5）以及凹槽（8）的配合带动活动盘（2）和筒体（7）的转动，活动盘（2）可经键槽（5）沿驱动轴（4）上下移动，筒体（7）在自重作用下可随活动盘（2）上下移动，筒体（7）向下移动会使盲孔（13）的底壁与驱动轴（4）的上端接触使筒体（7）无法继续向下移动；所述的驱动轴（4）的外缘上设有置于键槽（5）下部的环形通槽（9），键槽（5）下端与环形通槽（9）连通，盲孔（13）的底壁与驱动轴（4）上端接触后活动盘（2）可继续单独向下移动使凸块（6）进入环形通槽（9）内，凸块（6）进入环形通槽（9）内使凸块（6）与键槽（5）脱离但不与凹槽（8）脱离，此时活动盘（2）和筒体（7）停止转动，活动盘（2）的上方设有多个圆周均布且可沿活动盘（2）内外滑动的滑杆（10），每个滑杆（10）的内侧均铰接有一个连杆（19），连杆（19）不与滑杆（10）连接的一端均铰接在筒体（7）上，每个连杆（19）与筒体（7）外圆之间均连接有压簧（11），活动盘（2）单独向下移动时多个滑杆（10）可在连杆（19）的作用下同步向内滑动，活动盘（2）的下端与底板（1）之间连接有弹簧（12），活动盘（2）的向下移动会使弹簧（12）压缩，活动盘（2）向下移动至最低点时可在弹簧（12）的作用下向上移动。2.根据权利要求1所述的一种医用导管缠绕装置，其特征在于，所述的活动盘（2）的下端面开设有环形槽，底板（1）上设有多个圆周均布且可上下移动的支杆（14），支杆（14）的上端活动连接在环形槽内，活动盘（2）与底板（1）之间的支杆（14）外圆上套装有弹簧（12），活动盘（2）向下移动可使支杆（14）向下移动并使弹簧（12）压缩，活动盘（2）转动时可使支杆（14）在环形槽内相对活动盘（2）转动。3.根据权利要求1所述的一种医用导管缠绕装置，其特征在于，所述的驱动轴（4）的上端设有竖向放置的支撑轴（15），支撑轴（15）的上端贯穿筒体（7）并置于筒体（7）的上方，筒体（7）与支撑轴（15）之间为间隙配合，驱动轴（4）的上端设有圆周均布的滚珠（16）。4.根据权利要求1所述的一种医用导管缠绕装置，其特征在于，所述的每个滑杆（10）的下端均设有滑块（17），活动盘（2）的上端面设有多个圆周均布的径向轨道（18），每个滑块（17）均卡装在径向轨道（18）内，滑块（17）可沿径向轨道（
