为打样机提供纱线的纱线整理设备.pdf

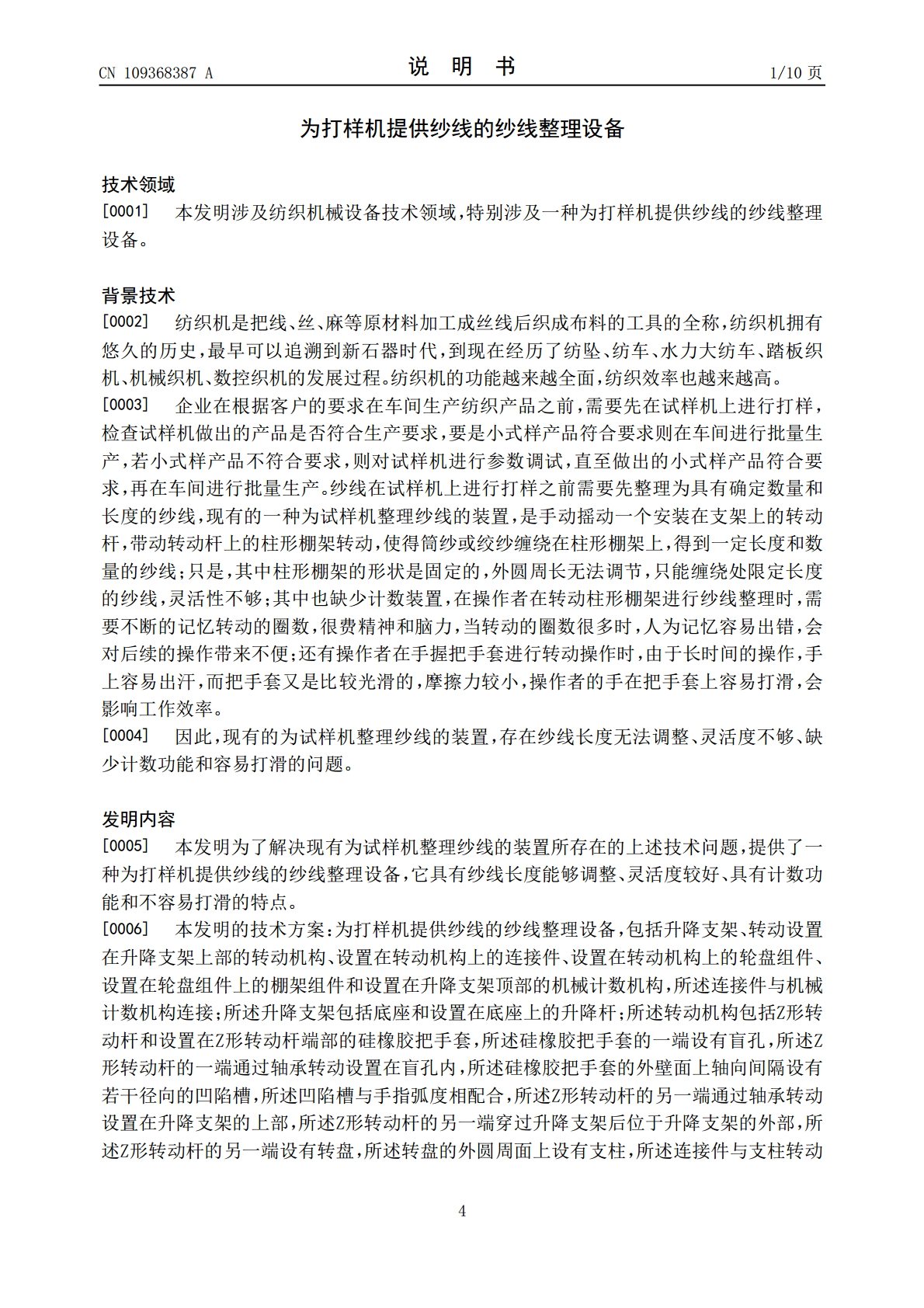

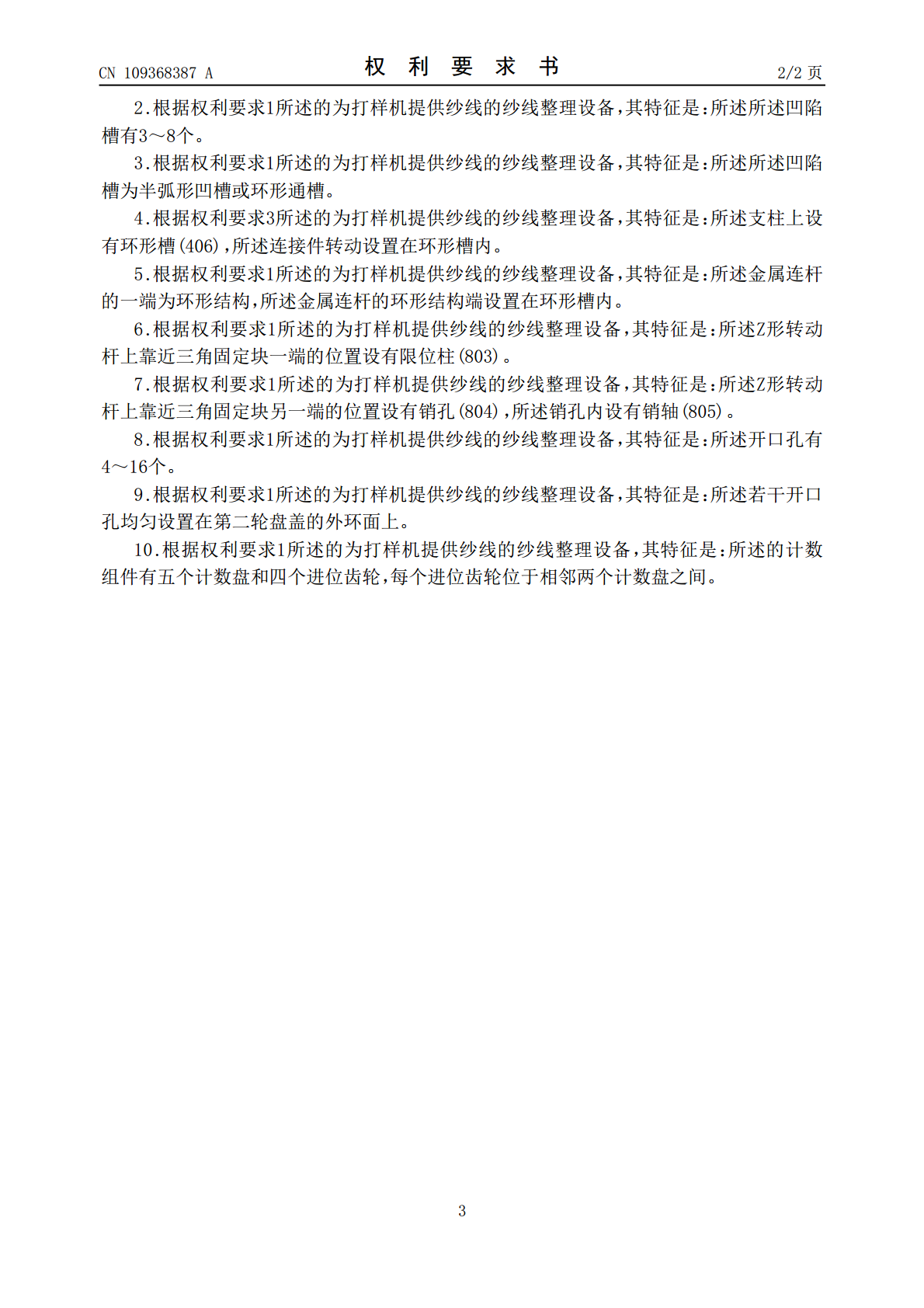

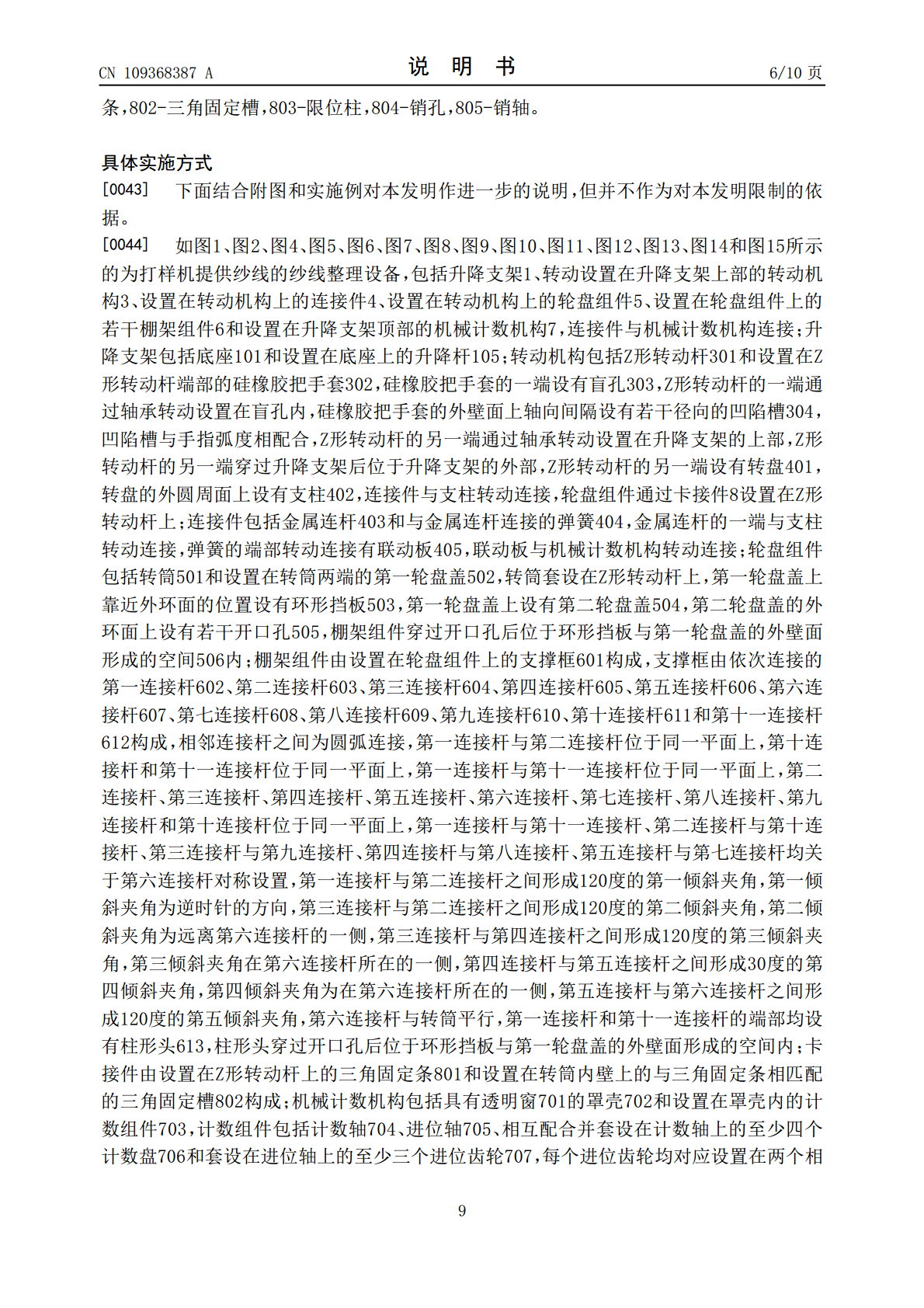

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109368387A(43)申请公布日2019.02.22(21)申请号201811134536.7(22)申请日2018.09.28(71)申请人德清县金丝源纺织品有限公司地址313213浙江省湖州市德清县禹越镇夏东村(72)发明人杨锋(74)专利代理机构杭州丰禾专利事务所有限公司33214代理人李杰(51)Int.Cl.B65H54/547(2006.01)B65H54/44(2006.01)B65H54/70(2006.01)B65H54/72(2006.01)B65H61/00(2006.01)权利要求书2页说明书10页附图10页(54)发明名称为打样机提供纱线的纱线整理设备(57)摘要本发明涉及纺织机械设备技术领域，具体公开了一种为打样机提供纱线的纱线整理设备，包括升降支架、转动机构、连接件、轮盘组件、棚架组件和机械计数机构；转动机构包括Z形转动杆和硅橡胶把手套，硅橡胶把手套上设有盲孔，硅橡胶把手套上设有凹陷槽；轮盘组件包括转筒和第一轮盘盖，第一轮盘盖上设有第二轮盘盖；支撑框由依次连接的第一连接杆、第二连接杆、第三连接杆、第四连接杆、第五连接杆、第六连接杆、第七连接杆、第八连接杆、第九连接杆、第十连接杆和第十一连接杆构成；机械计数机构包括罩壳、计数轴、进位轴、计数盘、进位齿轮和端面撑齿。本发明具有纱线长度能够调整、灵活度较好、具有计数功能和不容易打滑的特点。CN109368387ACN109368387A权利要求书1/2页1.为打样机提供纱线的纱线整理设备，其特征是：包括升降支架(1)、转动设置在升降支架上部的转动机构(3)、设置在转动机构上的连接件(4)、设置在转动机构上的轮盘组件(5)、设置在轮盘组件上的棚架组件(6)和设置在升降支架顶部的机械计数机构(7)，所述连接件与机械计数机构连接；所述升降支架包括底座(101)和设置在底座上的升降杆(105)；所述转动机构包括Z形转动杆(301)和设置在Z形转动杆端部的硅橡胶把手套(302)，所述硅橡胶把手套的一端设有盲孔(303)，所述Z形转动杆的一端通过轴承转动设置在盲孔内，所述硅橡胶把手套的外壁面上轴向间隔设有若干径向的凹陷槽(304)，所述凹陷槽与手指弧度相配合，所述Z形转动杆的另一端通过轴承转动设置在升降支架的上部，所述Z形转动杆的另一端穿过升降支架后位于升降支架的外部，所述Z形转动杆的另一端设有转盘(401)，所述转盘的外圆周面上设有支柱(402)，所述连接件与支柱转动连接，所述轮盘组件通过卡接件(8)设置在Z形转动杆上；所述连接件包括金属连杆(403)和与金属连杆连接的弹簧(404)，所述金属连杆的一端与支柱转动连接，所述弹簧的端部转动连接有联动板(405)，所述联动板与机械计数机构转动连接；所述轮盘组件包括转筒(501)和设置在转筒两端的第一轮盘盖(502)，所述转筒套设在Z形转动杆上，所述第一轮盘盖上靠近外环面的位置设有环形挡板(503)，所述第一轮盘盖上设有第二轮盘盖(504)，所述第二轮盘盖的外环面上设有若干开口孔(505)，所述棚架组件穿过开口孔后位于环形挡板与第一轮盘盖的外壁面形成的空间(506)内；所述棚架组件由设置在轮盘组件上的支撑框(601)构成，所述支撑框由依次连接的第一连接杆(602)、第二连接杆(603)、第三连接杆(604)、第四连接杆(605)、第五连接杆(606)、第六连接杆(607)、第七连接杆(608)、第八连接杆(609)、第九连接杆(610)、第十连接杆(611)和第十一连接杆(612)构成，相邻连接杆之间为圆弧连接，所述第一连接杆与第二连接杆位于同一平面上，所述第十连接杆和第十一连接杆位于同一平面上，所述第一连接杆与第十一连接杆位于同一平面上，所述第二连接杆、第三连接杆、第四连接杆、第五连接杆、第六连接杆、第七连接杆、第八连接杆、第九连接杆和第十连接杆位于同一平面上，所述第一连接杆与第十一连接杆、第二连接杆与第十连接杆、第三连接杆与第九连接杆、第四连接杆与第八连接杆、第五连接杆与第七连接杆均关于第六连接杆对称设置，所述第一连接杆与第二连接杆之间形成120度的第一倾斜夹角，所述第一倾斜夹角为逆时针的方向，所述第三连接杆与第二连接杆之间形成120度的第二倾斜夹角，所述第二倾斜夹角为远离第六连接杆的一侧，所述第三连接杆与第四连接杆之间形成120度的第三倾斜夹角，所述第三倾斜夹角在第六连接杆所在的一侧，所述第四连接杆与第五连接杆之间形成30度的第四倾斜夹角，所述第四倾斜夹角为在第六连接杆所在的一侧，所述第五连接杆与第六连接杆之间形成120度的第五倾斜夹角，所述第六连接杆与转筒平行，所述第一连接杆和第十一连接杆的端部均设有柱形头(613)，所述柱形头穿
