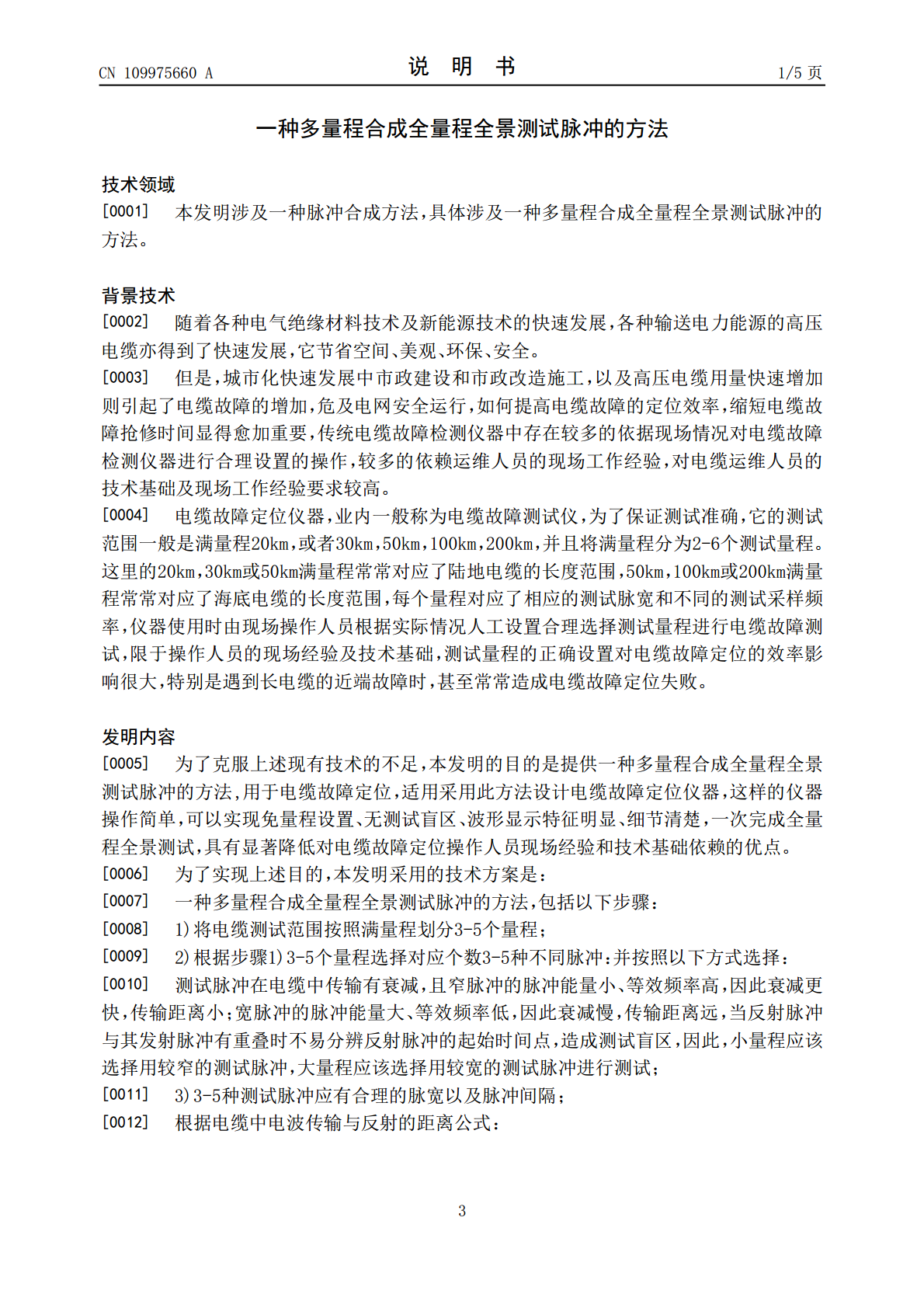

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109975660A(43)申请公布日2019.07.05(21)申请号201910287818.9(22)申请日2019.04.11(71)申请人西安福润德电子科技有限公司地址710000陕西省西安市碑林区高新开发区火炬路4号楼三层(72)发明人唐志龙朱成东刘智成张洪陈王学义胡晓宏(74)专利代理机构西安西达专利代理有限责任公司61202代理人刘华(51)Int.Cl.G01R31/08(2006.01)G01R1/28(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种多量程合成全量程全景测试脉冲的方法(57)摘要一种多量程合成全量程全景测试脉冲的方法，包括以下步骤：1)将电缆测试范围按照满量程划分3-5个量程；2)根据步骤1)3-5个量程选择对应个数3-5种不同脉冲：并按照以下方式选择：4)3-5种测试脉冲应有合理的脉宽以及脉冲间隔；4)由微处理器驱动高频高压电子开关定时通断输出，将3-5个量程的3-5种不同脉宽的测试脉冲合成一组测试脉冲一次或多次输出作为全景测试脉冲。这种方法应用于电缆故障定位可以免量程设置，无测试盲区，降低了对操作人员的现场经验要求和技术基础要求，避免误判，定位准确，操作简单，实施方便。CN109975660ACN109975660A权利要求书1/1页1.一种多量程合成全量程全景测试脉冲的方法，其特征在于，包括以下步骤：1)将电缆测试范围按照满量程划分3-5个量程；2)根据步骤1)3-5个量程选择对应个数3-5种不同脉冲：并按照以下方式选择：测试脉冲在电缆中传输有衰减，且窄脉冲的脉冲能量小、等效频率高，因此衰减更快，传输距离小；宽脉冲的脉冲能量大、等效频率低，因此衰减慢，传输距离远，当反射脉冲与其发射脉冲有重叠时不易分辨反射脉冲的起始时间点，造成测试盲区，因此，小量程应该选择用较窄的测试脉冲，大量程应该选择用较宽的测试脉冲进行测试；3)3-5种测试脉冲应有合理的脉宽以及脉冲间隔；根据电缆中电波传输与反射的距离公式：其中,L是故障距离m，v是测试脉冲在电缆中的电波传输速度,v＝172m/us，lt是测试脉冲反射波与发射波的时间差(uS)；4)由微处理器驱动高频高压电子开关定时通断输出，将3-5个量程的3-5种不同脉宽的测试脉冲合成一组测试脉冲一次或多次输出作为全景测试脉冲。2CN109975660A说明书1/5页一种多量程合成全量程全景测试脉冲的方法技术领域[0001]本发明涉及一种脉冲合成方法，具体涉及一种多量程合成全量程全景测试脉冲的方法。背景技术[0002]随着各种电气绝缘材料技术及新能源技术的快速发展，各种输送电力能源的高压电缆亦得到了快速发展，它节省空间、美观、环保、安全。[0003]但是，城市化快速发展中市政建设和市政改造施工，以及高压电缆用量快速增加则引起了电缆故障的增加，危及电网安全运行，如何提高电缆故障的定位效率，缩短电缆故障抢修时间显得愈加重要，传统电缆故障检测仪器中存在较多的依据现场情况对电缆故障检测仪器进行合理设置的操作，较多的依赖运维人员的现场工作经验，对电缆运维人员的技术基础及现场工作经验要求较高。[0004]电缆故障定位仪器，业内一般称为电缆故障测试仪，为了保证测试准确，它的测试范围一般是满量程20km，或者30km，50km，100km，200km，并且将满量程分为2-6个测试量程。这里的20km，30km或50km满量程常常对应了陆地电缆的长度范围，50km，100km或200km满量程常常对应了海底电缆的长度范围，每个量程对应了相应的测试脉宽和不同的测试采样频率，仪器使用时由现场操作人员根据实际情况人工设置合理选择测试量程进行电缆故障测试，限于操作人员的现场经验及技术基础，测试量程的正确设置对电缆故障定位的效率影响很大，特别是遇到长电缆的近端故障时，甚至常常造成电缆故障定位失败。发明内容[0005]为了克服上述现有技术的不足，本发明的目的是提供一种多量程合成全量程全景测试脉冲的方法,用于电缆故障定位，适用采用此方法设计电缆故障定位仪器，这样的仪器操作简单，可以实现免量程设置、无测试盲区、波形显示特征明显、细节清楚，一次完成全量程全景测试，具有显著降低对电缆故障定位操作人员现场经验和技术基础依赖的优点。[0006]为了实现上述目的，本发明采用的技术方案是：[0007]一种多量程合成全量程全景测试脉冲的方法，包括以下步骤：[0008]1)将电缆测试范围按照满量程划分3-5个量程；[0009]2)根据步骤1)3-5个量程选择对应个数3-5种不同脉冲：并按照以下方式选择：[0010]测试脉冲在电缆中传输有衰减，且窄脉冲的脉冲能量小、等效频率高，因此衰减更快，传输距离小；宽脉冲的脉冲
