一种隧道防水结构及其施工方法.pdf

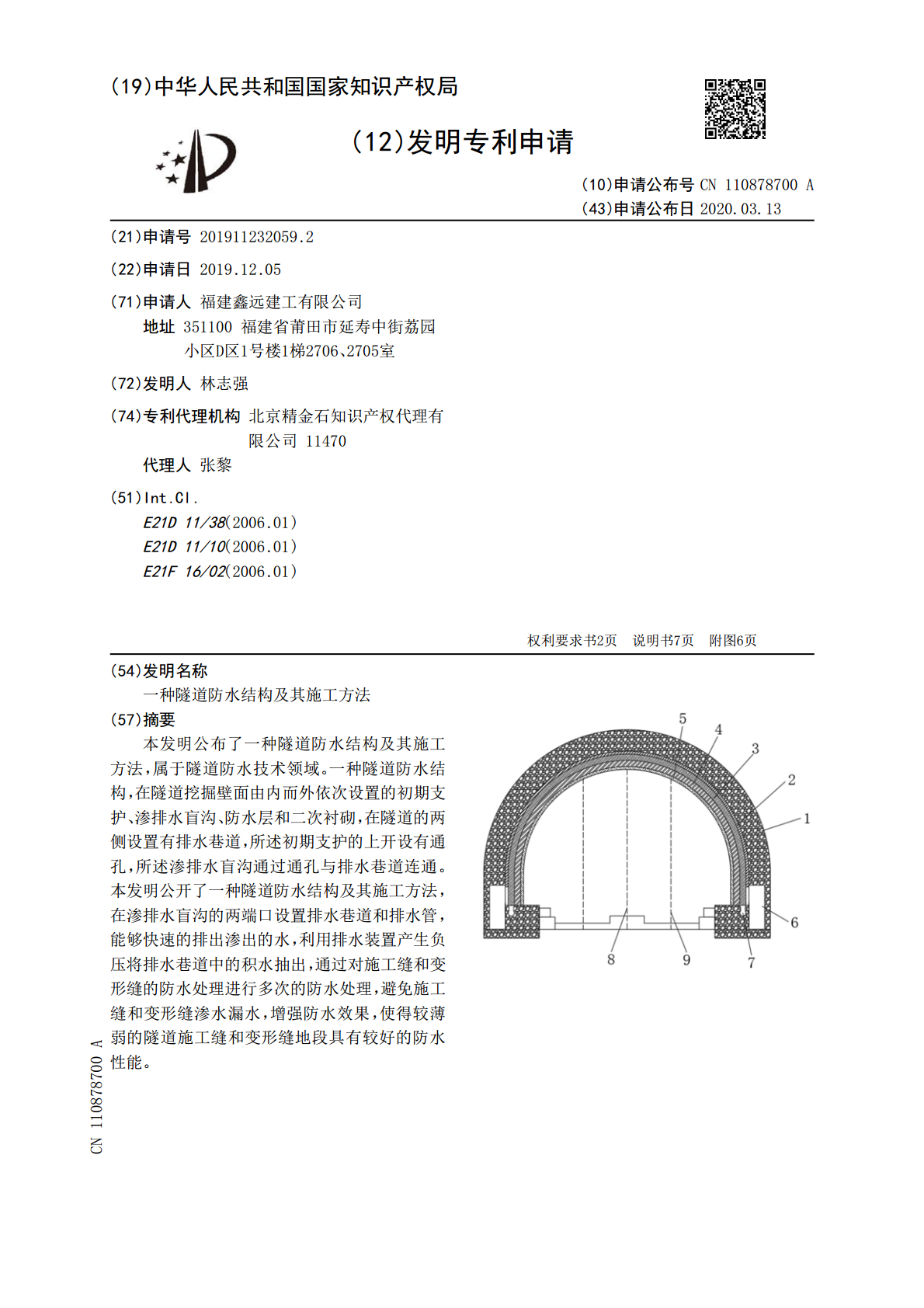

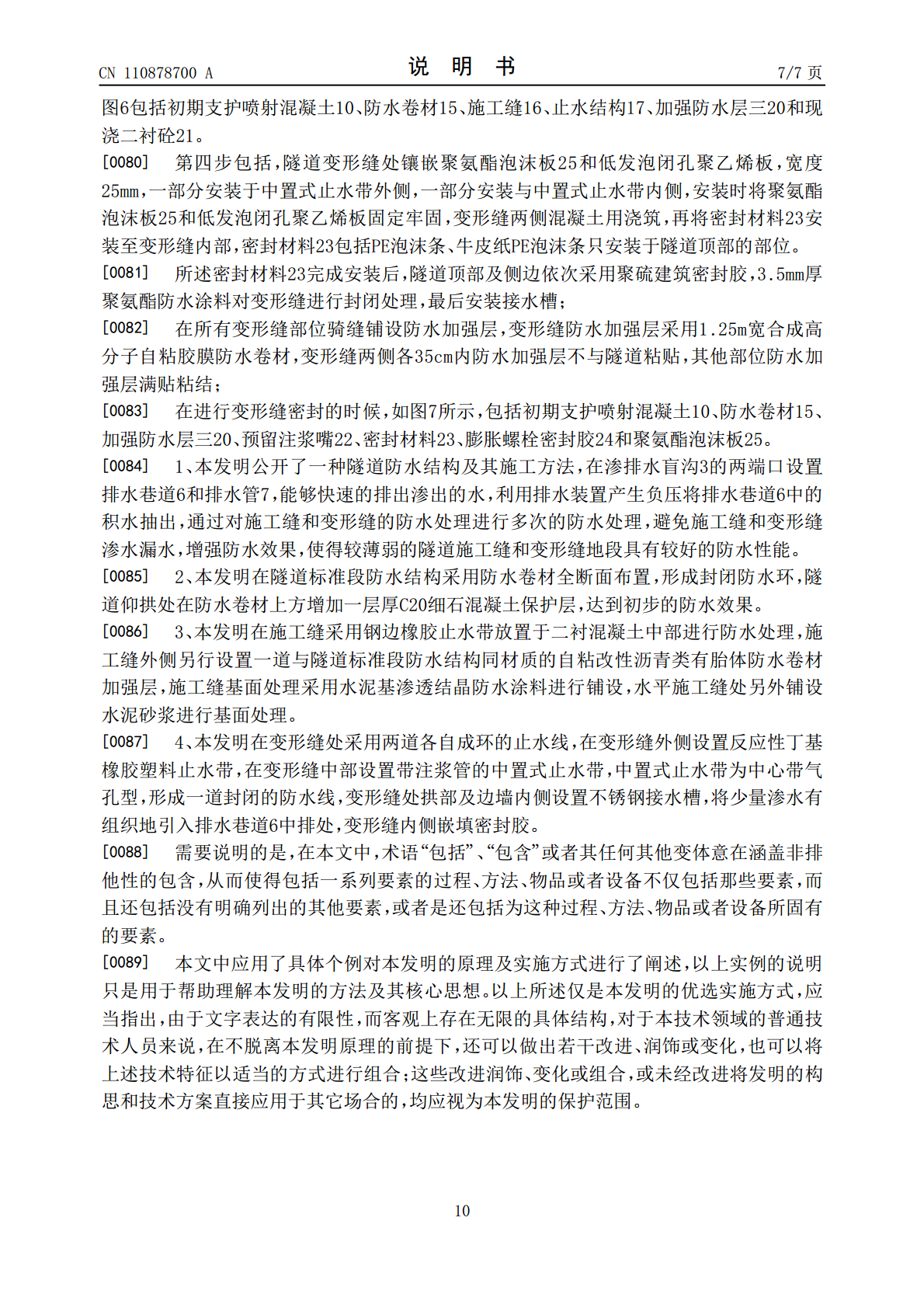

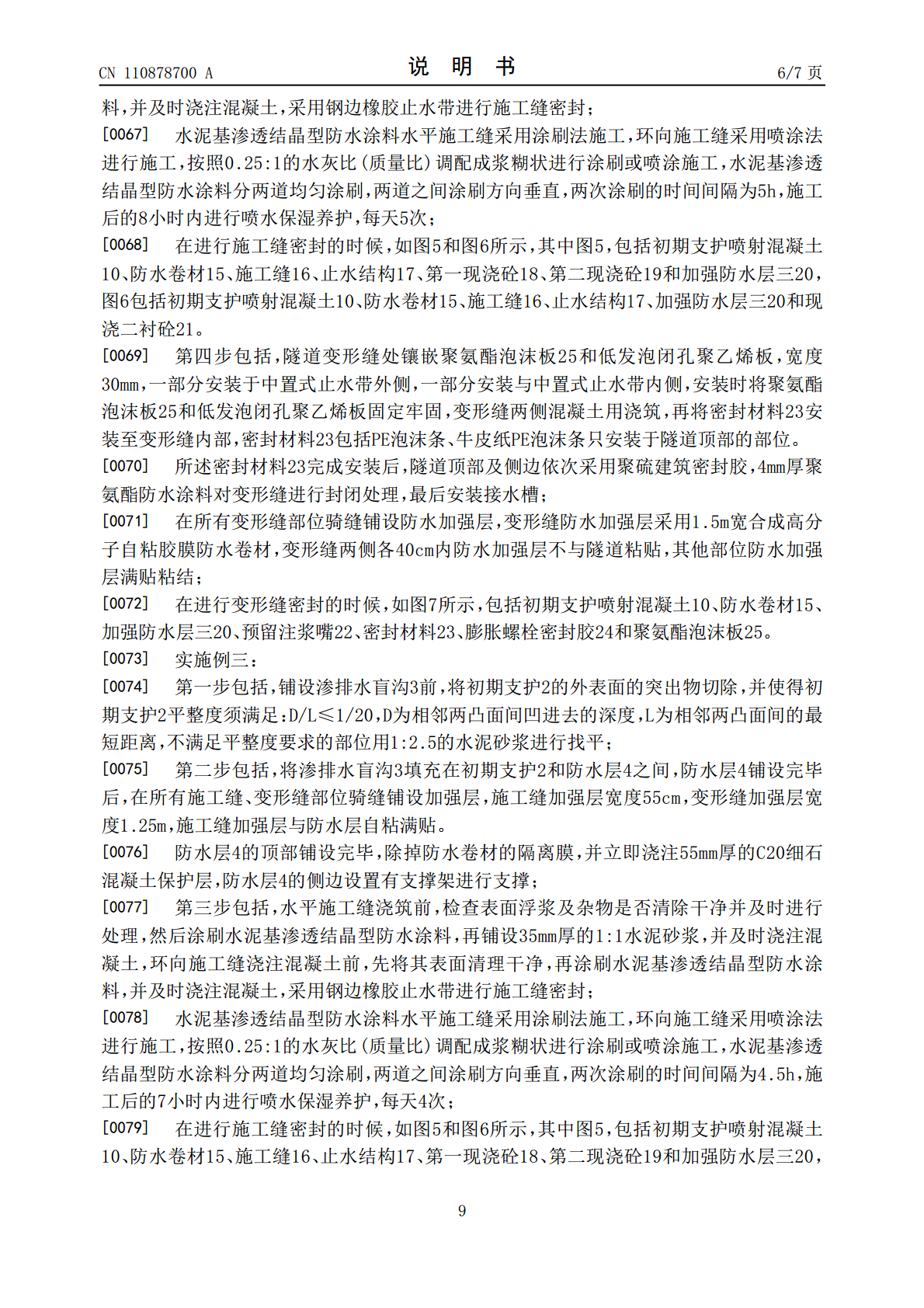

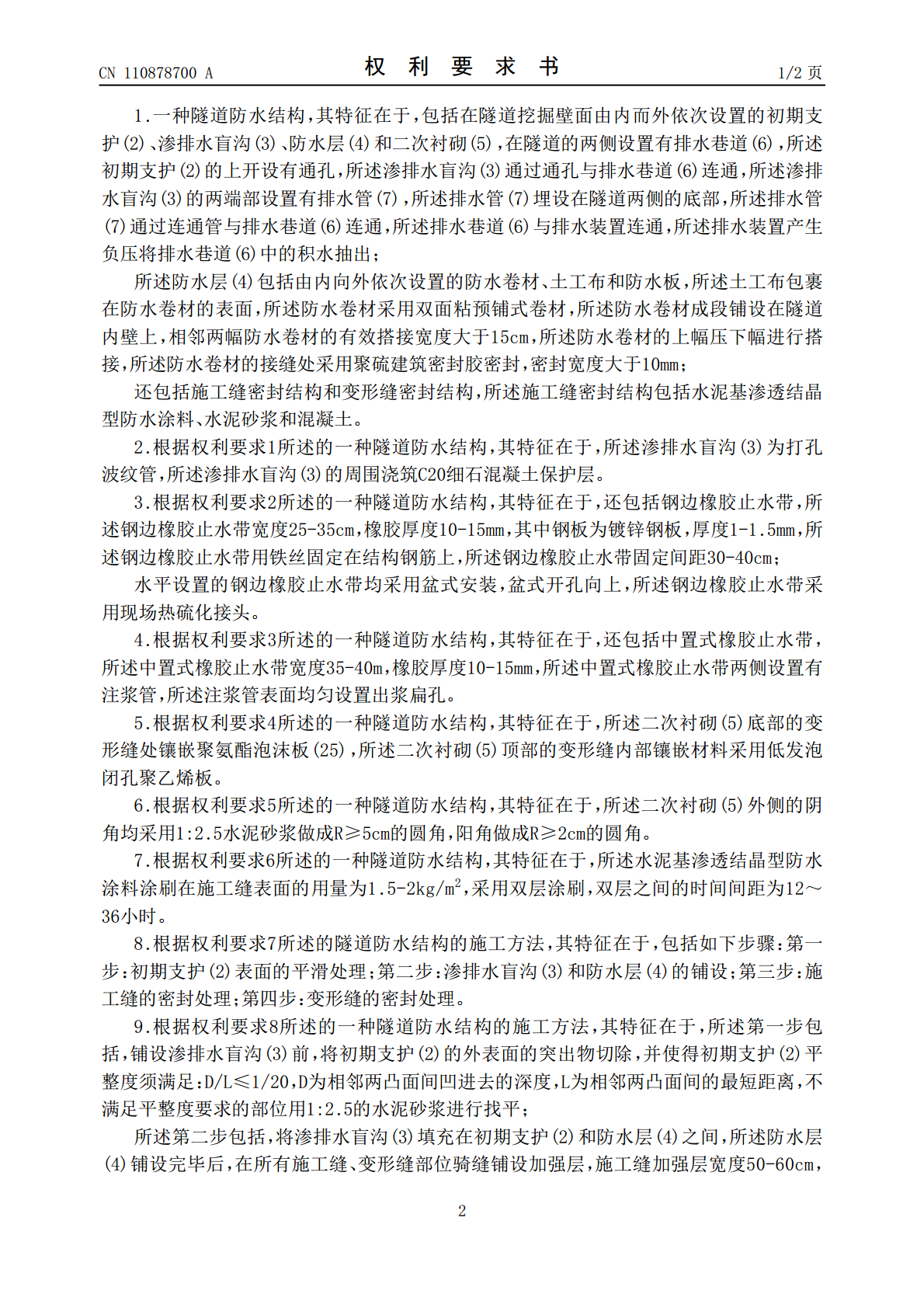

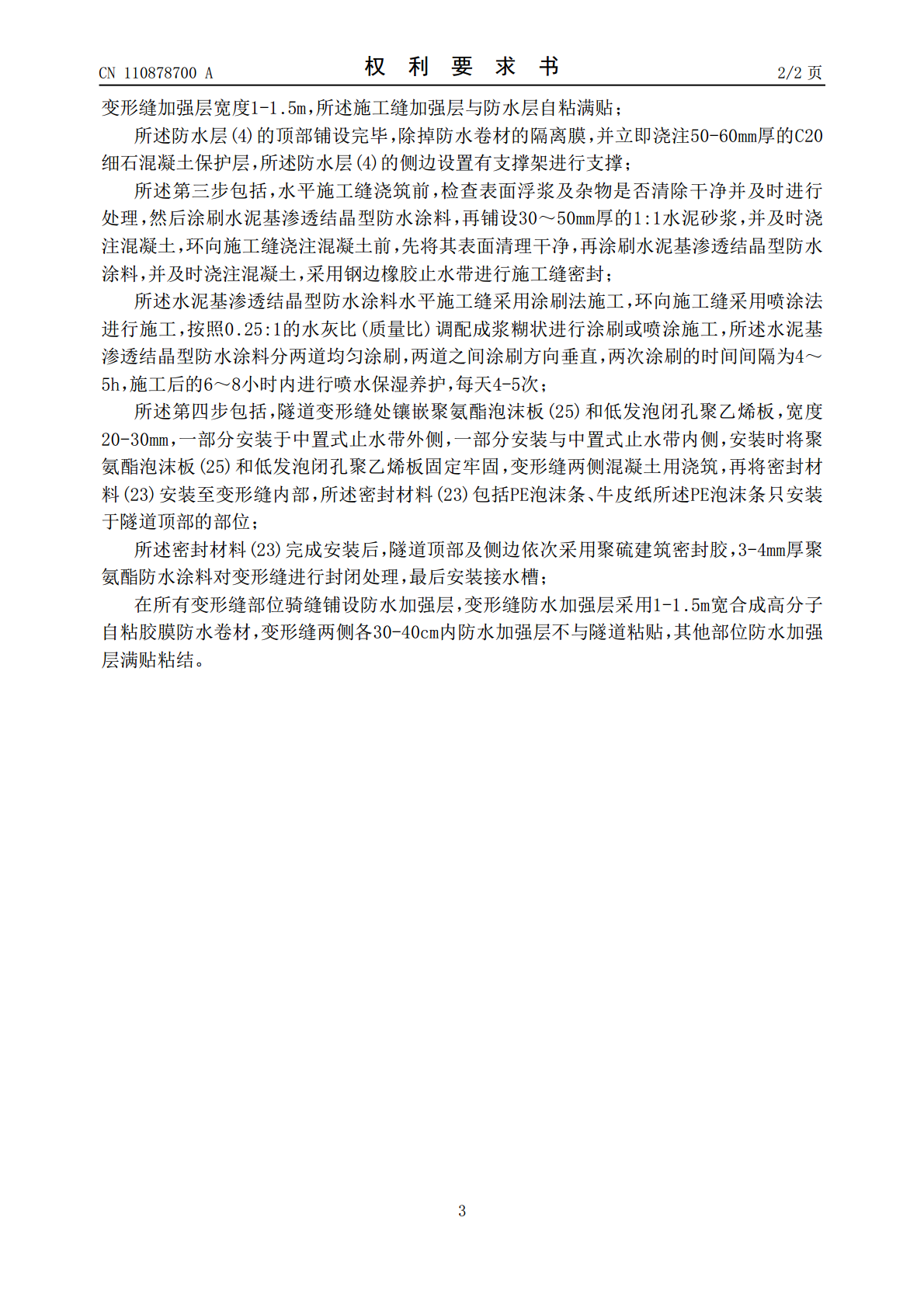

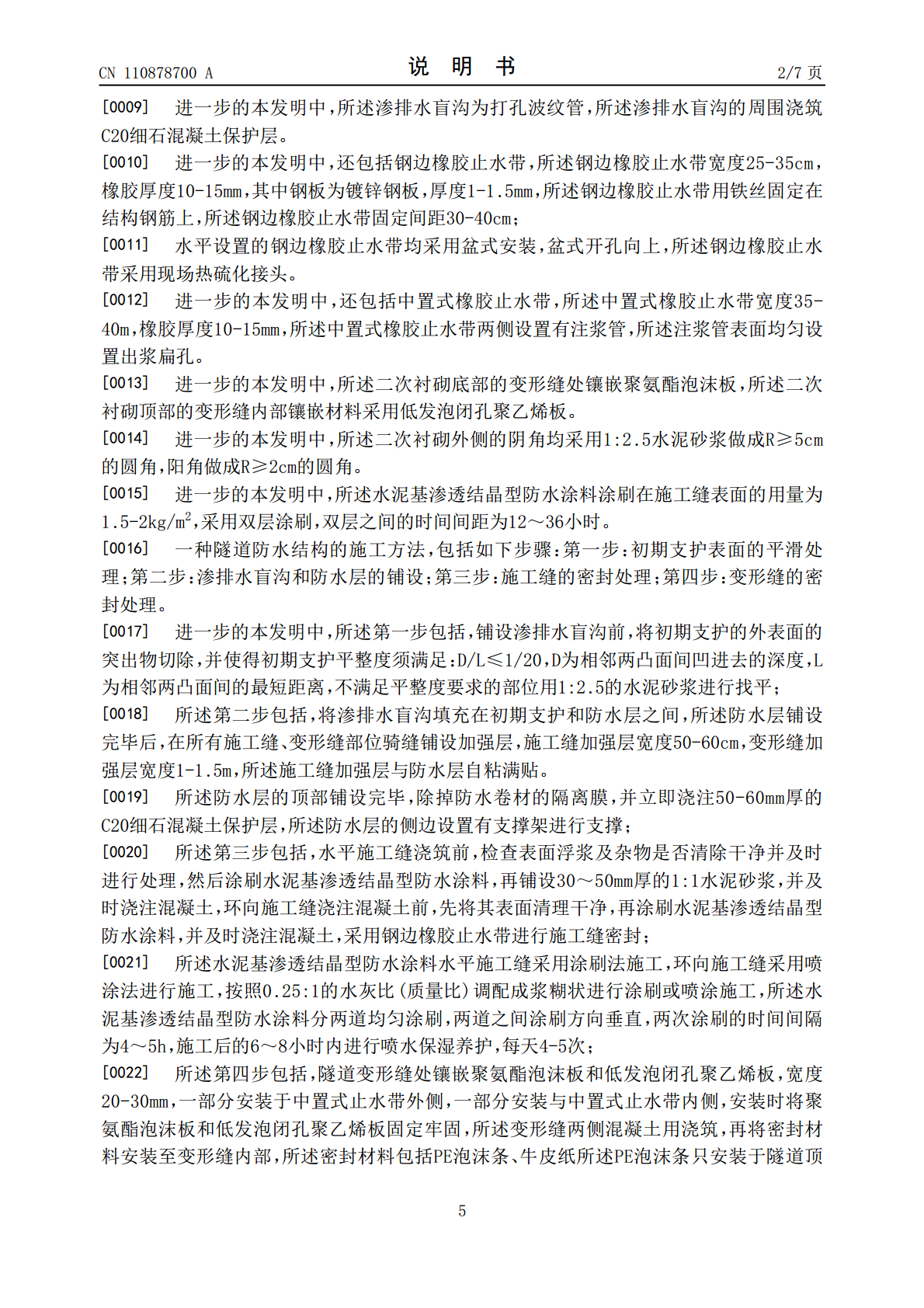

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110878700A(43)申请公布日2020.03.13(21)申请号201911232059.2(22)申请日2019.12.05(71)申请人福建鑫远建工有限公司地址351100福建省莆田市延寿中街荔园小区D区1号楼1梯2706、2705室(72)发明人林志强(74)专利代理机构北京精金石知识产权代理有限公司11470代理人张黎(51)Int.Cl.E21D11/38(2006.01)E21D11/10(2006.01)E21F16/02(2006.01)权利要求书2页说明书7页附图6页(54)发明名称一种隧道防水结构及其施工方法(57)摘要本发明公布了一种隧道防水结构及其施工方法，属于隧道防水技术领域。一种隧道防水结构，在隧道挖掘壁面由内而外依次设置的初期支护、渗排水盲沟、防水层和二次衬砌，在隧道的两侧设置有排水巷道，所述初期支护的上开设有通孔，所述渗排水盲沟通过通孔与排水巷道连通。本发明公开了一种隧道防水结构及其施工方法，在渗排水盲沟的两端口设置排水巷道和排水管，能够快速的排出渗出的水，利用排水装置产生负压将排水巷道中的积水抽出，通过对施工缝和变形缝的防水处理进行多次的防水处理，避免施工缝和变形缝渗水漏水，增强防水效果，使得较薄弱的隧道施工缝和变形缝地段具有较好的防水性能。CN110878700ACN110878700A权利要求书1/2页1.一种隧道防水结构，其特征在于，包括在隧道挖掘壁面由内而外依次设置的初期支护(2)、渗排水盲沟(3)、防水层(4)和二次衬砌(5)，在隧道的两侧设置有排水巷道(6)，所述初期支护(2)的上开设有通孔，所述渗排水盲沟(3)通过通孔与排水巷道(6)连通，所述渗排水盲沟(3)的两端部设置有排水管(7)，所述排水管(7)埋设在隧道两侧的底部，所述排水管(7)通过连通管与排水巷道(6)连通，所述排水巷道(6)与排水装置连通，所述排水装置产生负压将排水巷道(6)中的积水抽出；所述防水层(4)包括由内向外依次设置的防水卷材、土工布和防水板，所述土工布包裹在防水卷材的表面，所述防水卷材采用双面粘预铺式卷材，所述防水卷材成段铺设在隧道内壁上，相邻两幅防水卷材的有效搭接宽度大于15cm，所述防水卷材的上幅压下幅进行搭接，所述防水卷材的接缝处采用聚硫建筑密封胶密封，密封宽度大于10mm；还包括施工缝密封结构和变形缝密封结构，所述施工缝密封结构包括水泥基渗透结晶型防水涂料、水泥砂浆和混凝土。2.根据权利要求1所述的一种隧道防水结构，其特征在于，所述渗排水盲沟(3)为打孔波纹管，所述渗排水盲沟(3)的周围浇筑C20细石混凝土保护层。3.根据权利要求2所述的一种隧道防水结构，其特征在于，还包括钢边橡胶止水带，所述钢边橡胶止水带宽度25-35cm，橡胶厚度10-15mm，其中钢板为镀锌钢板，厚度1-1.5mm，所述钢边橡胶止水带用铁丝固定在结构钢筋上，所述钢边橡胶止水带固定间距30-40cm；水平设置的钢边橡胶止水带均采用盆式安装，盆式开孔向上，所述钢边橡胶止水带采用现场热硫化接头。4.根据权利要求3所述的一种隧道防水结构，其特征在于，还包括中置式橡胶止水带，所述中置式橡胶止水带宽度35-40m，橡胶厚度10-15mm，所述中置式橡胶止水带两侧设置有注浆管，所述注浆管表面均匀设置出浆扁孔。5.根据权利要求4所述的一种隧道防水结构，其特征在于，所述二次衬砌(5)底部的变形缝处镶嵌聚氨酯泡沫板(25)，所述二次衬砌(5)顶部的变形缝内部镶嵌材料采用低发泡闭孔聚乙烯板。6.根据权利要求5所述的一种隧道防水结构，其特征在于，所述二次衬砌(5)外侧的阴角均采用1:2.5水泥砂浆做成R≥5cm的圆角，阳角做成R≥2cm的圆角。7.根据权利要求6所述的一种隧道防水结构，其特征在于，所述水泥基渗透结晶型防水涂料涂刷在施工缝表面的用量为1.5-2kg/m2，采用双层涂刷，双层之间的时间间距为12～36小时。8.根据权利要求7所述的隧道防水结构的施工方法，其特征在于，包括如下步骤：第一步：初期支护(2)表面的平滑处理；第二步：渗排水盲沟(3)和防水层(4)的铺设；第三步：施工缝的密封处理；第四步：变形缝的密封处理。9.根据权利要求8所述的一种隧道防水结构的施工方法，其特征在于，所述第一步包括，铺设渗排水盲沟(3)前，将初期支护(2)的外表面的突出物切除，并使得初期支护(2)平整度须满足：D/L≤1/20，D为相邻两凸面间凹进去的深度，L为相邻两凸面间的最短距离，不满足平整度要求的部位用1:2.5的水泥砂浆进行找平；所述第二步包括，将渗排水盲沟(3)填充在初期支护(2)和防水层(4)之间，所述防水层(4)铺设完毕后，在所有施工缝、变形缝部位骑缝铺设加强层，
