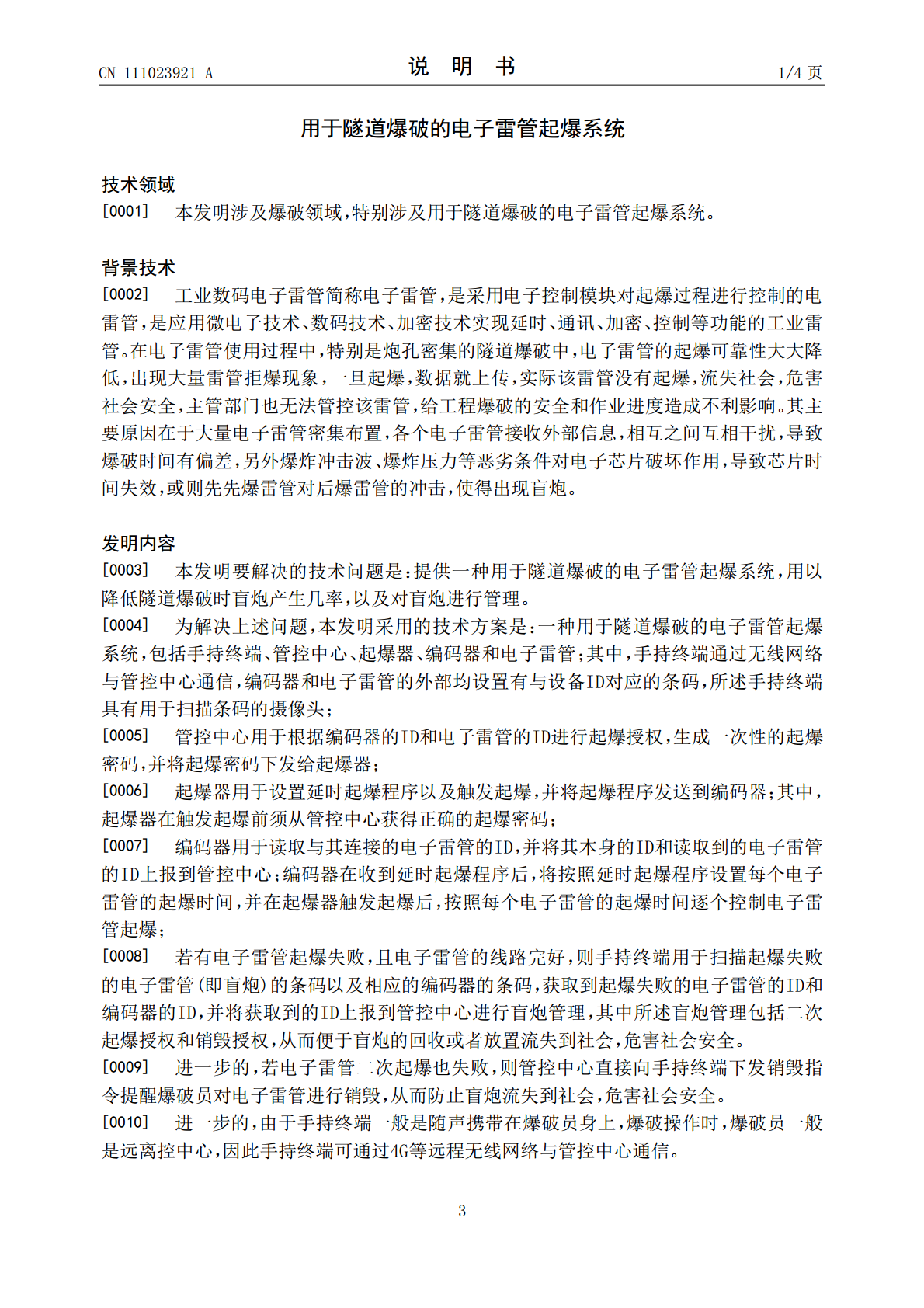

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111023921A(43)申请公布日2020.04.17(21)申请号201911071945.1F42D3/04(2006.01)(22)申请日2019.11.05E21D9/00(2006.01)(71)申请人攀枝花学院地址617000四川省攀枝花市东区机场路10号申请人攀枝花大学科技园发展有限责任公司(72)发明人黄平(74)专利代理机构成都虹桥专利事务所(普通合伙)51124代理人陈立志(51)Int.Cl.F42C19/12(2006.01)F42D1/00(2006.01)F42D1/045(2006.01)权利要求书1页说明书4页附图1页(54)发明名称用于隧道爆破的电子雷管起爆系统(57)摘要本发明涉及爆破领域，公开了一种用于隧道爆破的电子雷管起爆系统，用以降低隧道爆破时盲炮产生几率，以及对盲炮进行管理。本发明包括手持终端、管控中心、起爆器、编码器和电子雷管；其中手持终端通过无线网络与管控中心通信，编码器和电子雷管的外部均设置有与设备ID对应的条码，手持终端具有用于扫描条码的摄像头；若有电子雷管起爆失败，且电子雷管的线路完好，则手持终端用于扫描起爆失败的电子雷管的条码以及相应的编码器的条码，获取到起爆失败的电子雷管的ID和编码器的ID，并将获取到的ID上报到管控中心进行盲炮管理，其中所述盲炮管理包括二次起爆授权和销毁授权，从而便于盲炮的回收利用或者放置流失到社会。本发明适用于隧道爆破。CN111023921ACN111023921A权利要求书1/1页1.用于隧道爆破的电子雷管起爆系统，其特征在于，包括手持终端、管控中心、起爆器、编码器和电子雷管；其中，手持终端通过无线网络与管控中心通信，编码器和电子雷管的外部均设置有与设备ID对应的条码，所述手持终端具有用于扫描条码的摄像头；管控中心用于根据编码器的ID和电子雷管的ID进行起爆授权，生成一次性的起爆密码，并将起爆密码下发给起爆器；起爆器用于设置延时起爆程序以及触发起爆，并将起爆程序发送到编码器；其中，起爆器在触发起爆前须从管控中心获得正确的起爆密码；编码器用于读取与其连接的电子雷管的ID，并将其本身的ID和读取到的电子雷管的ID上报到管控中心；编码器在收到延时起爆程序后，将按照延时起爆程序设置每个电子雷管的起爆时间，并在起爆器触发起爆后，按照每个电子雷管的起爆时间逐个控制电子雷管起爆；若有电子雷管起爆失败，且电子雷管的线路完好，则手持终端用于扫描起爆失败的电子雷管的条码以及相应的编码器的条码，获取到起爆失败的电子雷管的ID和编码器的ID，并将获取到的ID上报到管控中心进行盲炮管理，其中所述盲炮管理包括二次起爆授权和销毁授权。2.如权利要求1所述的用于隧道爆破的电子雷管起爆系统，其特征在于，若电子雷管二次起爆也失败，则管控中心直接向手持终端下发销毁指令提醒爆破员对电子雷管进行销毁。3.如权利要求1所述的用于隧道爆破的电子雷管起爆系统，其特征在于，手持终端通过4G网络与管控中心通信。4.如权利要求1所述的用于隧道爆破的电子雷管起爆系统，其特征在于，电子雷管外部连接有一个吊牌，电子雷管的条码设置在该吊牌上。5.如权利要求1所述的用于隧道爆破的电子雷管起爆系统，其特征在于，电子雷管起爆时采用孔底反向起爆方式。6.如权利要求5所述的用于隧道爆破的电子雷管起爆系统，其特征在于，所述电子雷管设置在掏槽孔、辅助孔及周边孔中；其中，掏槽孔之间的延时起爆的间隔为3ms～5ms，第一个辅助孔与最后一个掏槽孔的延起爆的时间隔为25ms,辅助孔之间的延时起爆的间隔为3ms～5ms，第一个周边孔与最后一个辅助孔的延时起爆的间隔为25ms，周边孔之间的延时起爆的间隔为1ms。2CN111023921A说明书1/4页用于隧道爆破的电子雷管起爆系统技术领域[0001]本发明涉及爆破领域，特别涉及用于隧道爆破的电子雷管起爆系统。背景技术[0002]工业数码电子雷管简称电子雷管，是采用电子控制模块对起爆过程进行控制的电雷管，是应用微电子技术、数码技术、加密技术实现延时、通讯、加密、控制等功能的工业雷管。在电子雷管使用过程中，特别是炮孔密集的隧道爆破中，电子雷管的起爆可靠性大大降低，出现大量雷管拒爆现象，一旦起爆，数据就上传，实际该雷管没有起爆，流失社会，危害社会安全，主管部门也无法管控该雷管，给工程爆破的安全和作业进度造成不利影响。其主要原因在于大量电子雷管密集布置，各个电子雷管接收外部信息，相互之间互相干扰，导致爆破时间有偏差，另外爆炸冲击波、爆炸压力等恶劣条件对电子芯片破坏作用，导致芯片时间失效，或则先先爆雷管对后爆雷管的冲击，使得出现盲炮。发明内容[0003]本发明要解决的技术问题是：提供一种用于隧道爆破的电子雷管
