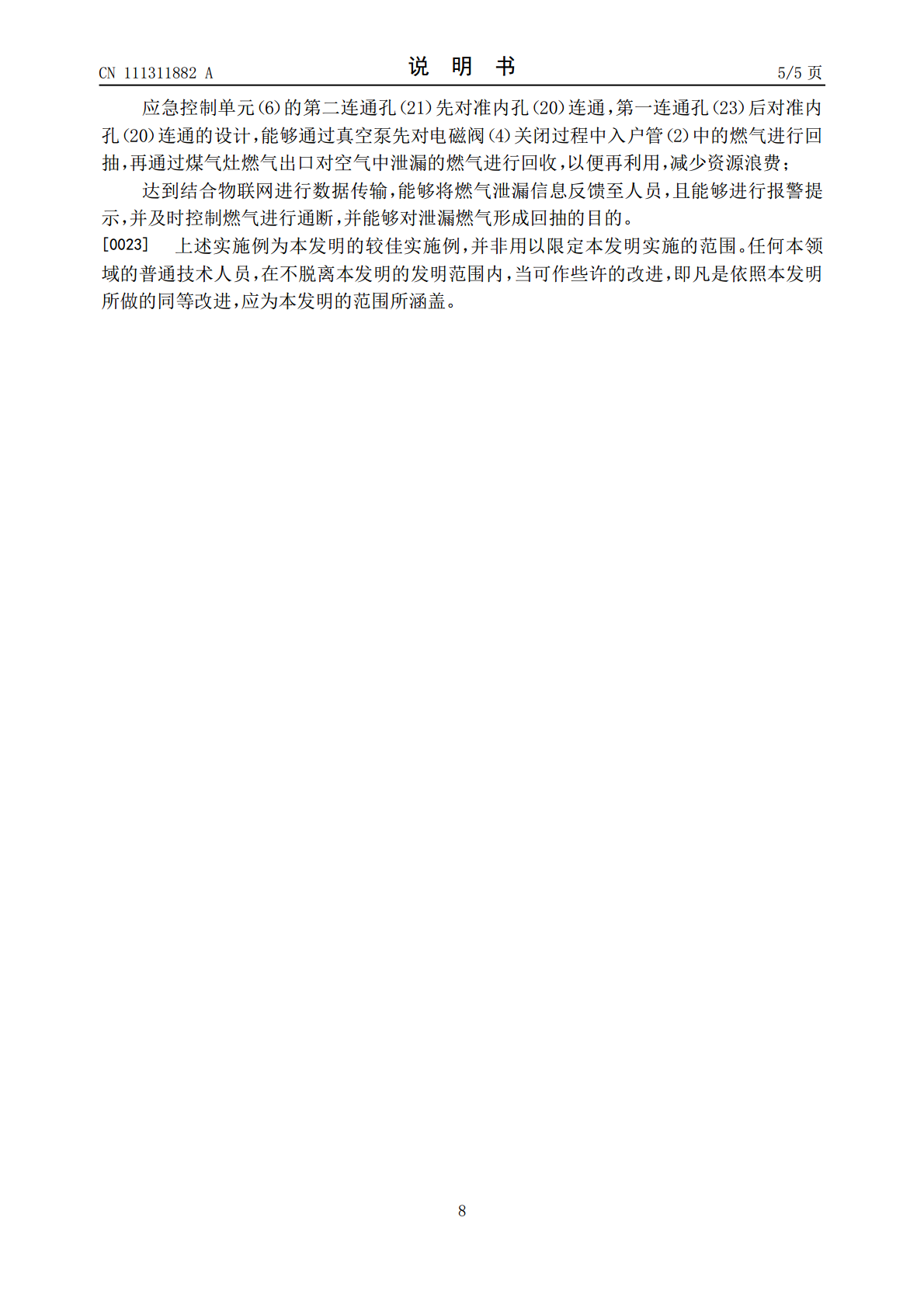

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111311882A(43)申请公布日2020.06.19(21)申请号202010193850.3(22)申请日2020.03.19(71)申请人耿硕浩地址048000山西省晋城市高平市太华路锦盛苑小区3号楼1单元1801室申请人申鹏燕(72)发明人耿硕浩申鹏燕耿驰超(51)Int.Cl.G08B21/16(2006.01)G08B25/10(2006.01)G08B7/06(2006.01)H04L29/08(2006.01)权利要求书2页说明书5页附图6页(54)发明名称基于物联网的可燃气体预警器(57)摘要本发明基于物联网的可燃气体预警器公开了一种结合物联网进行数据传输，能够将燃气泄漏信息反馈至人员，且能够进行报警提示，并及时控制燃气进行通断，并能够对泄漏燃气形成回抽的安全预警器，其特征在于包括燃气传感器、检测盒、电磁阀、应急控制单元、抽气管和集气罐，多个所述燃气传感器通过数据传输线和检测盒信号连接，所述应急控制单元和检测盒通过数据传输线信号连接，所述应急控制单元通过抽气管和集气罐相连通，所述电磁阀和检测盒通过无线传输信号连接，能够直接将燃气泄漏信息发送中移动端，便于户主及时掌握燃气泄漏状况及时采取措施，进行多点高度浓度检测，避免检测盲区。CN111311882ACN111311882A权利要求书1/2页1.一种基于物联网的可燃气体预警器，包括燃气传感器、检测盒、电磁阀、应急控制单元、抽气管和集气罐，多个所述燃气传感器通过数据传输线和检测盒信号连接，所述应急控制单元和检测盒通过数据传输线信号连接，所述应急控制单元通过抽气管和集气罐相连通，所述电磁阀和检测盒通过无线传输信号连接，其特征在于结合物联网进行数据传输，能够将燃气泄漏信息反馈至人员，且能够进行报警提示，并及时控制燃气进行通断，并能够对泄漏燃气形成回抽。2.根据权利要求1所述的一种基于物联网的可燃气体预警器，其特征在于所述检测盒内置有信号转换器、处理器、控制器、无线发射器、wifi通讯模块和电源，所述信号转换器通过数据传输线和无线发射器、wifi通讯模块、处理器信号连接，所述控制器通过数据传输线和处理器信号连接，所述电源通过检测电源线和控制器电连接，所述检测盒上设置有指示灯、蜂鸣器和显示器，所述指示灯、蜂鸣器和显示器通过数据传输线和控制器信号连接，多个所述燃气传感器通过数据传输线和信号转换器信号连接。3.根据权利要求1所述的一种基于物联网的可燃气体预警器，其特征在于所述应急控制单元由应急控制阀壳、钢丝网板、内孔、第二连通孔、限位环、第一连通孔、复位弹簧、内固定环和内套管组成，所述内套管置于应急控制阀壳内，所述应急控制阀壳的内壁上置有两个内固定环，且上下分布，所述内套管的外壁上置有限位环，且位于两个内固定环之间，所述限位环和上方的内固定环之间置有复位弹簧，所述复位弹簧套置于内套管上，所述内套管内置有钢丝网板，所述应急控制阀壳上开有第一连通孔和第二连通孔，所述第一连通孔和第二连通孔分别靠近两个内固定环，且第一连通孔位于第二连通孔的上方，所述第一连通孔和第二连通孔均位于两个内固定环之间，所述内套管上开有两个内孔，所述抽气管置于应急控制阀壳上，所述抽气管和第一连通孔、第二连通孔相连通。4.根据权利要求1所述的一种基于物联网的可燃气体预警器，其特征在于所述抽气管上设置有真空泵，所述电磁阀上置有阀体控制器。5.根据权利要求1所述的一种基于物联网的可燃气体预警器，其特征在于所述燃气传感器上置有防尘罩，所述燃气传感器一侧面置有胶贴，所述电磁阀上连接置有阀电源线，所述检测盒内的控制器通过数据传输线和真空泵信号连接，所述应急控制阀壳的端部置有密封垫，所述防尘罩上置有可拆卸的防尘网。6.根据权利要求1所述的一种基于物联网的可燃气体预警器，其特征在于所述限位环和应急控制阀壳内壁之间置有间隙。7.根据权利要求1所述的一种基于物联网的可燃气体预警器，其特征在于所述内孔孔径朝向内套管逐渐增大。8.根据权利要求1所述的一种基于物联网的可燃气体预警器，其特征在于真空泵工作时，通过对准连通的第二连通孔和内孔将电磁阀关闭过程中排放的燃气抽进集气罐中，当电磁阀完全关闭后，应急控制单元内不再进气，内套管不受气体在复位弹簧作用下恢复，第一连通孔和上方的内孔连通，此时真空泵通过对准连通的第一连通孔和内孔从燃气灶出气端对空气中的泄漏燃气进行抽取。9.根据权利要求1所述的一种基于物联网的可燃气体预警器，其特征在于将燃气传感器分别安装在厨房不同高度位置，同时对不同高度的燃气浓度值进行实时检测。10.根据权利要求6所述的一种基于物联网的可燃气体预警器，其特征在于所述应急控2CN111311882A权利要求书2/2页制阀壳上置有角接头。3CN
