HDMI接口盲插短路测试装置及方法.pdf

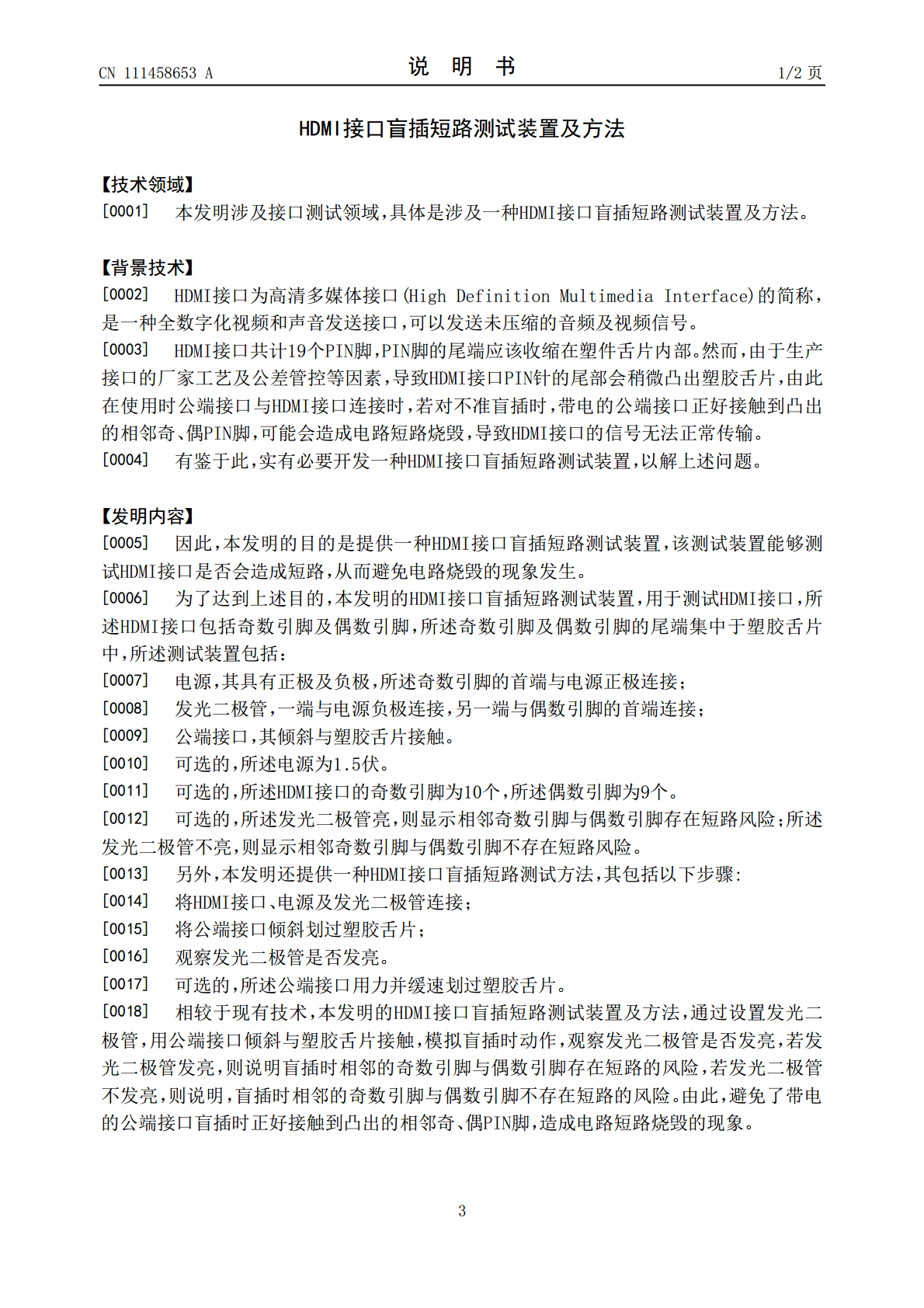

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111458653A(43)申请公布日2020.07.28(21)申请号201910047946.6(22)申请日2019.01.18(71)申请人神讯电脑（昆山）有限公司地址215300江苏省苏州市昆山市综合保税区第二大道269号(72)发明人张荣斌(51)Int.Cl.G01R31/52(2020.01)G01R31/66(2020.01)权利要求书1页说明书2页附图2页(54)发明名称HDMI接口盲插短路测试装置及方法(57)摘要本发明涉及接口测试领域，具体是涉及一种HDMI接口盲插短路测试装置及方法。其中所述测试装置包括：电源，其具有正极及负极，奇数引脚的首端与电源正极连接；发光二极管，一端与电源负极连接，另一端与偶数引脚的首端连接；公端接口，其倾斜与塑胶舌片接触。本发明的HDMI接口盲插短路测试装置及方法，通过设置发光二极管，用公端接口倾斜与塑胶舌片接触，模拟盲插时动作，观察发光二极管是否发亮，由此，避免了带电的公端接口盲插时正好接触到凸出的相邻奇、偶PIN脚，造成电路短路烧毁的现象。CN111458653ACN111458653A权利要求书1/1页1.一种HDMI接口盲插短路测试装置，用于测试HDMI接口，所述HDMI接口包括奇数引脚及偶数引脚，所述奇数引脚及偶数引脚的尾端集中于塑胶舌片中，其特征在于，所述测试装置包括：电源，其具有正极及负极，所述奇数引脚的首端与电源正极连接；发光二极管，一端与电源负极连接，另一端与偶数引脚的首端连接；公端接口，其倾斜与塑胶舌片接触。2.根据权利要求1所述的HDMI接口盲插短路测试装置，其特征在于，所述电源为1.5伏。3.根据权利要求1所述的HDMI接口盲插短路测试装置，其特征在于，所述HDMI接口的奇数引脚为10个，所述偶数引脚为9个。4.根据权利要求1所述的HDMI接口盲插短路测试装置，其特征在于，所述发光二极管亮，则显示相邻奇数引脚与偶数引脚存在短路风险；所述发光二极管不亮，则显示相邻奇数引脚与偶数引脚不存在短路风险。5.一种HDMI接口盲插短路测试方法，基于权利要求1至4中任一项所述的HDMI接口盲插短路测试装置，其特征在于，所述测试方法包括以下步骤:将HDMI接口、电源及发光二极管连接；将公端接口倾斜划过塑胶舌片；观察发光二极管是否发亮。6.根据权利要求5所述的HDMI接口盲插短路测试方法，其特征在于，所述公端接口用力并缓速划过塑胶舌片。2CN111458653A说明书1/2页HDMI接口盲插短路测试装置及方法【技术领域】[0001]本发明涉及接口测试领域，具体是涉及一种HDMI接口盲插短路测试装置及方法。【背景技术】[0002]HDMI接口为高清多媒体接口(HighDefinitionMultimediaInterface)的简称，是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。[0003]HDMI接口共计19个PIN脚，PIN脚的尾端应该收缩在塑件舌片内部。然而，由于生产接口的厂家工艺及公差管控等因素，导致HDMI接口PIN针的尾部会稍微凸出塑胶舌片，由此在使用时公端接口与HDMI接口连接时，若对不准盲插时，带电的公端接口正好接触到凸出的相邻奇、偶PIN脚，可能会造成电路短路烧毁，导致HDMI接口的信号无法正常传输。[0004]有鉴于此，实有必要开发一种HDMI接口盲插短路测试装置，以解上述问题。【发明内容】[0005]因此，本发明的目的是提供一种HDMI接口盲插短路测试装置，该测试装置能够测试HDMI接口是否会造成短路，从而避免电路烧毁的现象发生。[0006]为了达到上述目的，本发明的HDMI接口盲插短路测试装置，用于测试HDMI接口，所述HDMI接口包括奇数引脚及偶数引脚，所述奇数引脚及偶数引脚的尾端集中于塑胶舌片中，所述测试装置包括：[0007]电源，其具有正极及负极，所述奇数引脚的首端与电源正极连接；[0008]发光二极管，一端与电源负极连接，另一端与偶数引脚的首端连接；[0009]公端接口，其倾斜与塑胶舌片接触。[0010]可选的，所述电源为1.5伏。[0011]可选的，所述HDMI接口的奇数引脚为10个，所述偶数引脚为9个。[0012]可选的，所述发光二极管亮，则显示相邻奇数引脚与偶数引脚存在短路风险；所述发光二极管不亮，则显示相邻奇数引脚与偶数引脚不存在短路风险。[0013]另外，本发明还提供一种HDMI接口盲插短路测试方法，其包括以下步骤:[0014]将HDMI接口、电源及发光二极管连接；[0015]将公端接口倾斜划过塑胶舌片；[0016]观察发光二极管是否发亮。[0017]可选的，所述公端接口用力并缓速划过塑胶舌片。[0018]相较于现有技术，本发明的HD
