一种梨树授粉器及其使用方法.pdf

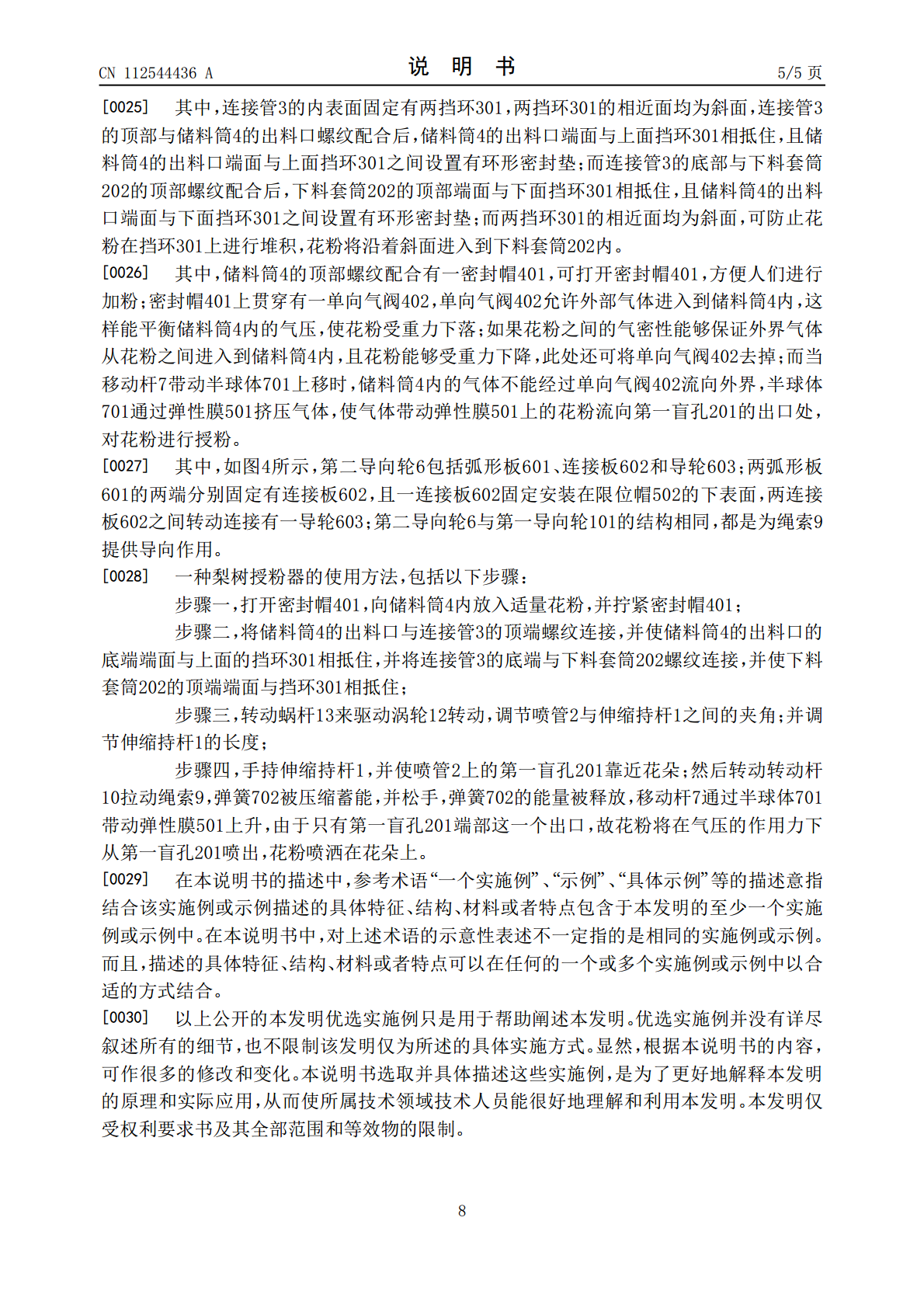

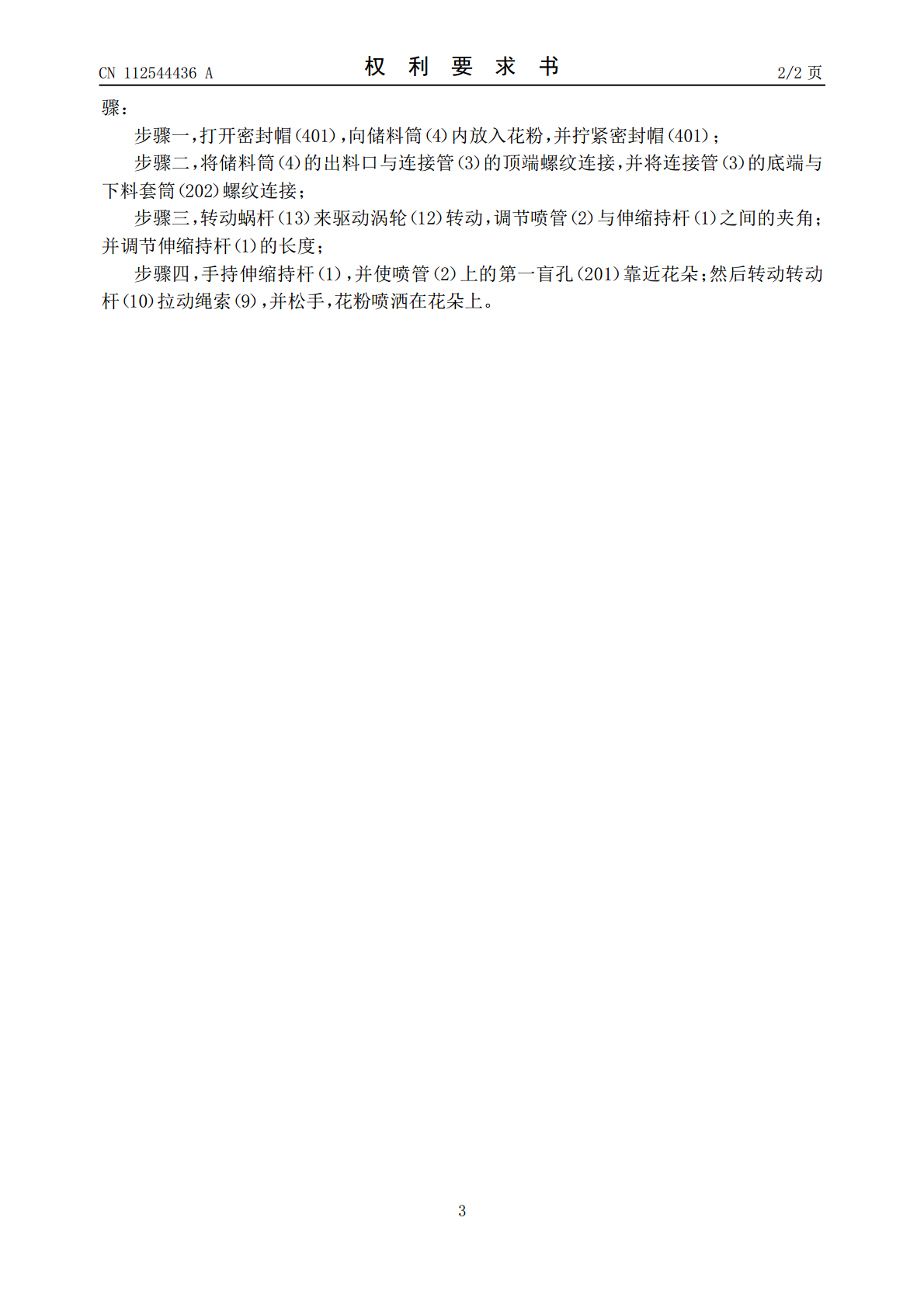

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112544436A(43)申请公布日2021.03.26(21)申请号202011540561.2(22)申请日2020.12.23(71)申请人湖南金荷花休闲农业有限公司地址415000湖南省常德市武陵区柳叶湖旅游度假区白鹤镇郑家河社区八组(72)发明人刘吉高(74)专利代理机构湖南省森越知运专利代理事务所(普通合伙)43258代理人龙芳(51)Int.Cl.A01H1/02(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种梨树授粉器及其使用方法(57)摘要本发明公开了一种梨树授粉器及其使用方法，涉及林业机械技术领域。本发明包括伸缩持杆，伸缩持杆的周侧面沿轴向方向上固定安装有若干第一导向轮；伸缩持杆的顶端铰接有一喷管；喷管的一端面开有一第一盲孔；喷管的周侧面上开有相互对应的下料口和补气口；且下料口和补气口均与第一盲孔相连通；下料口上固定有一下料套筒。本发明通过人们手持伸缩持杆，并转动转动杆来使绳索拉动移动杆向下移动，压缩受力弹簧，花粉受重力作用，下落至第一盲孔；释放转动杆，在弹簧的作用力下花粉从第一盲孔喷至花粉上，且此时半球体顶住弹性膜对下料套筒进行封堵，防止花粉泄露；此过程可有效的提高梨花的授粉效率，并避免了人们攀高所带来的危险。CN112544436ACN112544436A权利要求书1/2页1.一种梨树授粉器，包括伸缩持杆（1），所述伸缩持杆（1）的周侧面沿轴向方向上固定安装有若干第一导向轮（101）；其特征在于：所述伸缩持杆（1）的顶端铰接有一喷管（2）；所述喷管（2）的一端面开有一第一盲孔（201）；所述喷管（2）的周侧面上开有相互对应的下料口和补气口；且所述下料口和补气口均与第一盲孔（201）相连通；所述下料口上固定有一下料套筒（202）；所述下料套筒（202）通过一连接管（3）与一储料筒（4）的出料口螺纹配合；所述补气口上固定有一补气套筒（5）；所述补气套筒（5）的顶部固定有一弹性膜（501）；所述补气套筒（5）的底部螺纹配合有一限位帽（502），所述限位帽（502）上螺纹配有若干第一螺栓（503）；所述限位帽（502）的底面固定安装有一第二导向轮（6）；所述补气套筒（5）的内部滑动配合有一移动杆（7）；所述移动杆（7）顶部固定有一半球体（701）；所述移动杆（7）的底部依次贯穿挡盘（8）和限位帽（502）；所述移动杆（7）的底端端面连接有一绳索（9）；所述挡盘（8）与半球体（701）下表面之间的移动杆（7）周侧面上套设有一弹簧（702），所述挡盘（7）的下表面与第一螺栓（503）的顶面相接触；所述绳索（9）经第二导向轮（6）和若干第一导向轮（101）导向，并缠绕在转动杆（10）的周侧面上；所述转动杆（10）通过轴承座（11）安装在伸缩持杆（1）的底部周侧面上。2.根据权利要求1所述的一种梨树授粉器，其特征在于，所述喷管（2）的一端面对称固定有两第一弧形板（203），两所述第一弧形板（203）之间固定有一铰接杆（204），所述铰接杆（204）上固定有一涡轮（12）；所述伸缩持杆（1）为L型结构，所述伸缩持杆（1）的水平杆端面对称固定有两第二弧形板（102），所述第二弧形板（102）通过铰接杆（204）与第一弧形板（203）形成铰接配合；所述伸缩持杆（1）的水平杆端面开有一第二盲孔（103），所述第二盲孔（103）通过轴承与一蜗杆（13）形成转动连接，所述蜗杆（13）与涡轮（12）的啮合具有自锁性。3.根据权利要求1所述的一种梨树授粉器，其特征在于，所述伸缩持杆（1）包括第一连接杆（14）和第二连接杆（15）；所述第一连接杆（14）的底端开有一第二盲孔（1401），所述第二盲孔（1401）与第二连接杆（15）的顶端形成滑动配合；所述第一连接杆（14）的底端开有若干第一通孔；所述第二连接杆（15）的顶部开有若干第二通孔，所述第二通孔和第一通孔内贯穿有第二螺栓（16）。4.根据权利要求1所述的一种梨树授粉器，其特征在于，所述连接管（3）的内表面固定有两挡环（301），两所述挡环（301）的相近面均为斜面。5.根据权利要求1所述的一种梨树授粉器，其特征在于，所述储料筒（4）的顶部螺纹配合有一密封帽（401），所述密封帽（401）上贯穿有一单向气阀（402）。6.根据权利要求1所述的一种梨树授粉器及其使用方法，其特征在于，所述第二导向轮（6）包括弧形板（601）、连接板（602）和导轮（603）；两所述弧形板（601）的两端分别固定有连接板（602），且一所述连接板（602）固定安装在限位帽（502）的下表面，两所述连接板（602）之间转动连接有一导轮（603）。7.如权利要求1‑6任一项所述的一种梨树授粉器的使用方法，其
