一种空调器及其杀菌控制方法.pdf

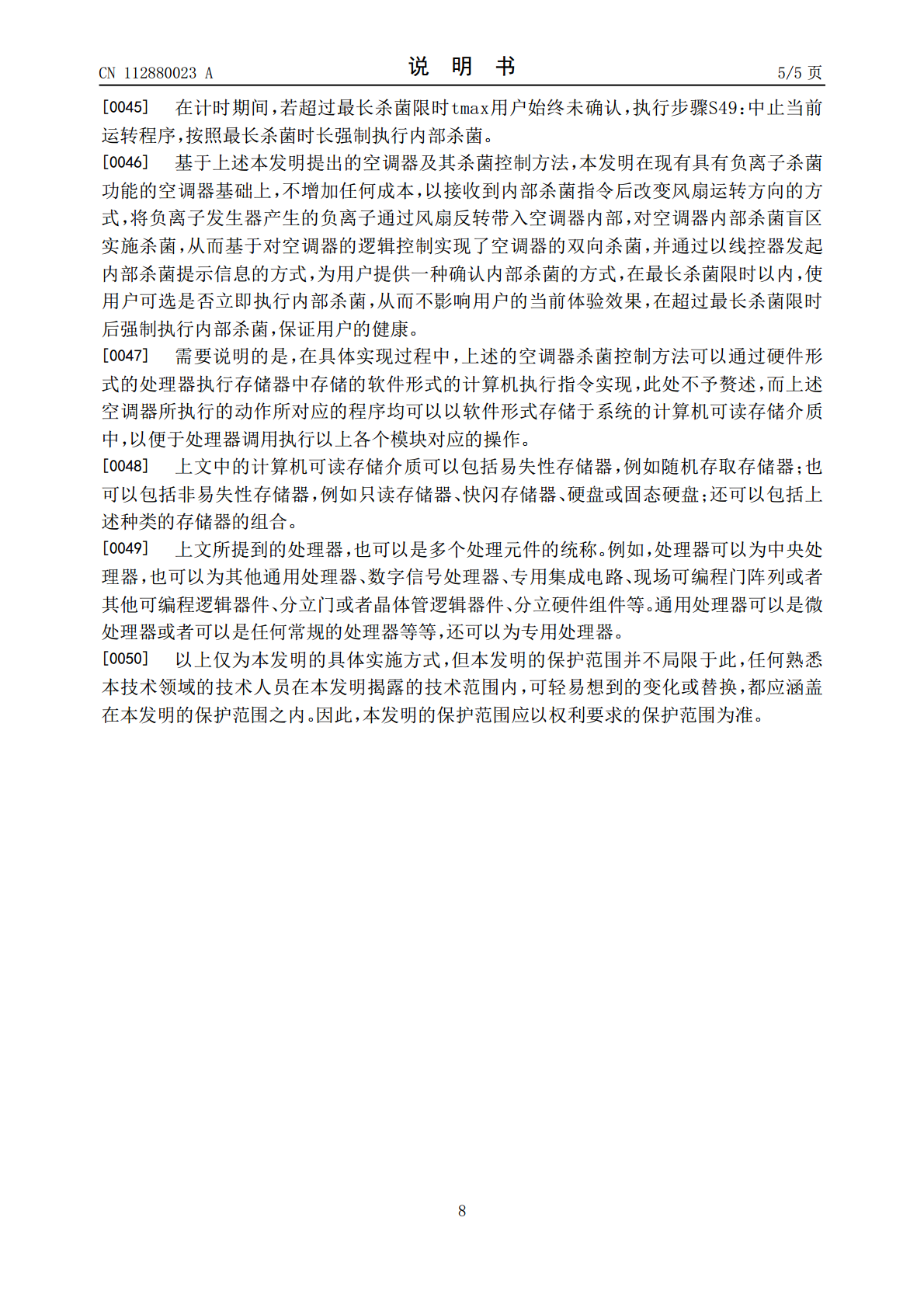

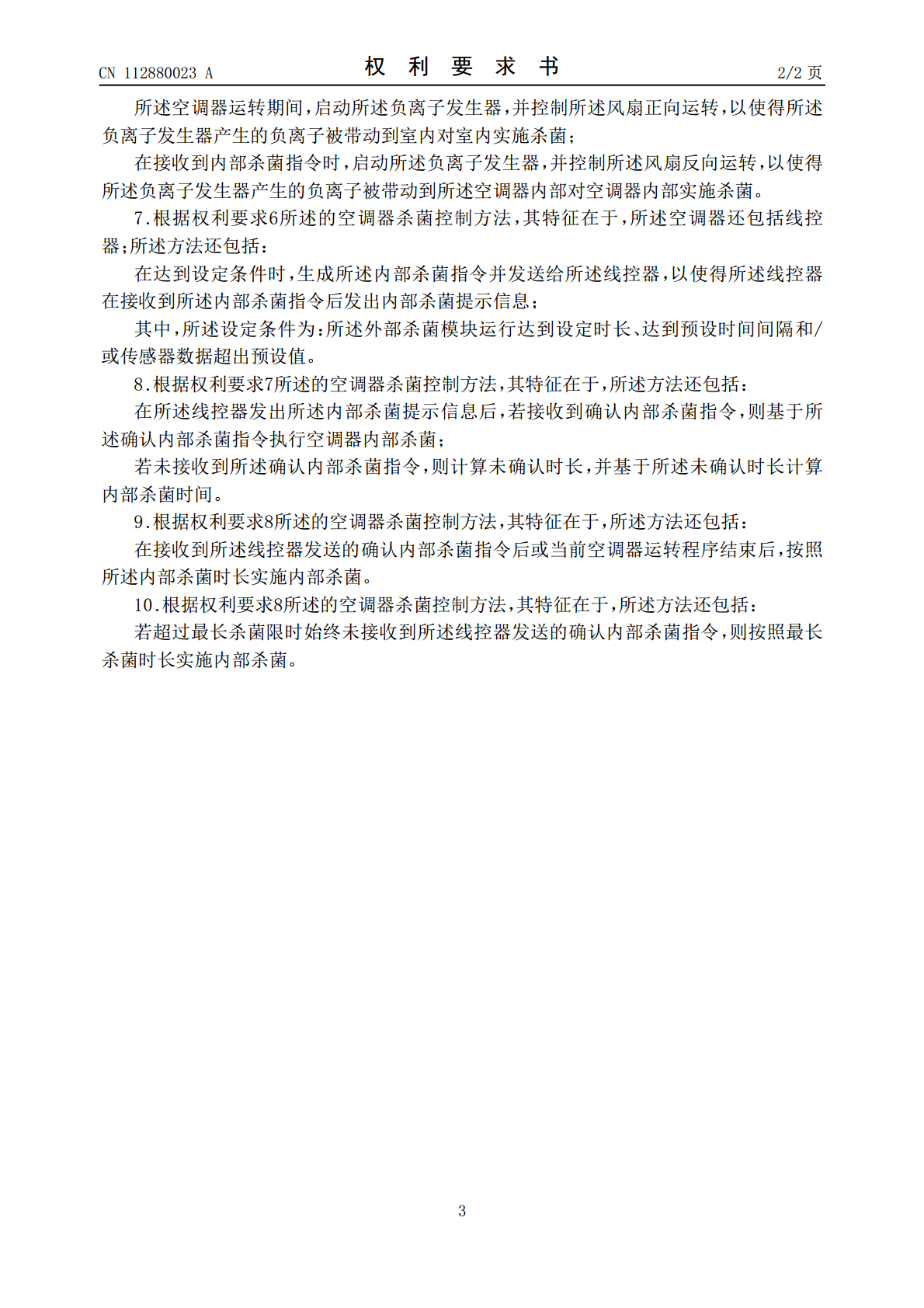

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112880023A(43)申请公布日2021.06.01(21)申请号202110201273.2F24F11/64(2018.01)(22)申请日2021.02.23F24F11/77(2018.01)(71)申请人青岛海信日立空调系统有限公司地址266510山东省青岛市经济技术开发区前湾港路218号(72)发明人周剑峰赵怀杰林忠超齐宝(74)专利代理机构青岛联智专利商标事务所有限公司37101代理人马萍华(51)Int.Cl.F24F1/0011(2019.01)F24F1/0076(2019.01)F24F11/54(2018.01)F24F11/56(2018.01)F24F11/61(2018.01)权利要求书2页说明书5页附图3页(54)发明名称一种空调器及其杀菌控制方法(57)摘要本发明公开一种空调器及其杀菌控制方法，外部杀菌模块在空调器运转期间启动负离子发生器，并控制风扇正向运转，以使得负离子被带动到室内对室内实施杀菌；内部杀菌模块在接收到内部杀菌指令时启动负离子发生器，并控制风扇反向运转，以使得负离子被带动到空调器内部对空调器内部实施杀菌；本发明在现有具有负离子杀菌功能的空调器基础上，以接收到内部杀菌指令后改变风扇运转方向的方式，将负离子发生器产生的负离子通过风扇反转带入空调器内部，对空调器内部杀菌盲区实施杀菌，在不增加空调器设计成本的前提下，基于对空调器的逻辑控制实现了双向杀菌，解决现有采用负离子对室内实施杀菌的空调器中存在内部无法有效杀菌的技术问题。CN112880023ACN112880023A权利要求书1/2页1.一种空调器，包括：壳体；出风口，开设于所述壳体上；负离子发生器，安装于所述出风口处；风扇，安装于壳体内；控制器，与所述负离子发生器和所述风扇连接，用于控制所述负离子发生器的启停以及所述风扇的转向；其特征在于，所述控制器包括：外部杀菌模块，用于在所述空调器运转期间，启动所述负离子发生器，并控制所述风扇正向运转，以使得所述负离子发生器产生的负离子被带动到室内对室内实施杀菌；内部杀菌模块，用于在接收到内部杀菌指令时，启动所述负离子发生器，并控制所述风扇反向运转，以使得所述负离子发生器产生的负离子被带动到所述空调器内部对空调器内部实施杀菌。2.根据权利要求1所述的空调器，其特征在于，所述空调器还包括：线控器，连接所述控制器；所述控制器还包括：内部杀菌指令生成模块，用于在达到设定条件时，生成所述内部杀菌指令并发送给所述线控器；所述线控器在接收到所述内部杀菌指令后发出内部杀菌提示信息；其中，所述设定条件为：所述外部杀菌模块运行达到设定时长、达到预设时间间隔和/或传感器数据超出预设值。3.根据权利要求2所述的空调器，其特征在于，在所述线控器发出所述内部杀菌提示信息后，若接收到确认内部杀菌指令，则将其发送给所述内部杀菌模块，所述内部杀菌模块基于所述确认内部杀菌指令执行空调器内部杀菌；若所述线控器未接收到确认内部杀菌指令，计算未确认时长，并将所述未确认时长发送给所述控制器；所述控制器根据所述未确认时长计算内部杀菌时间。4.根据权利要求3所述的空调器，其特征在于，在接收到所述线控器发送的确认内部杀菌指令后或当前空调器运转程序结束后，所述内部杀菌模块按照所述内部杀菌时长实施内部杀菌。5.根据权利要求3所述的空调器，其特征在于，若超过最长杀菌限时始终未接收到所述线控器发送的确认内部杀菌指令，所述内部杀菌模块按照最长杀菌时长实施内部杀菌。6.一种空调器杀菌控制方法，应用于空调器中，所述空调器包括：壳体；出风口，开设于所述壳体上；负离子发生器，安装于所述出风口处；风扇，安装于壳体内；控制器，与所述负离子发生器和所述风扇连接；其特征在于，所述方法包括：2CN112880023A权利要求书2/2页所述空调器运转期间，启动所述负离子发生器，并控制所述风扇正向运转，以使得所述负离子发生器产生的负离子被带动到室内对室内实施杀菌；在接收到内部杀菌指令时，启动所述负离子发生器，并控制所述风扇反向运转，以使得所述负离子发生器产生的负离子被带动到所述空调器内部对空调器内部实施杀菌。7.根据权利要求6所述的空调器杀菌控制方法，其特征在于，所述空调器还包括线控器；所述方法还包括：在达到设定条件时，生成所述内部杀菌指令并发送给所述线控器，以使得所述线控器在接收到所述内部杀菌指令后发出内部杀菌提示信息；其中，所述设定条件为：所述外部杀菌模块运行达到设定时长、达到预设时间间隔和/或传感器数据超出预设值。8.根据权利要求7所述的空调器杀菌控制方法，其特征在于，所述方法还包括：在所述线控器发出所述内部杀菌提示信息后，若接收到确认内部杀菌指令，则基于所述确认内部杀菌指令执行
