一种流量检测装置.pdf

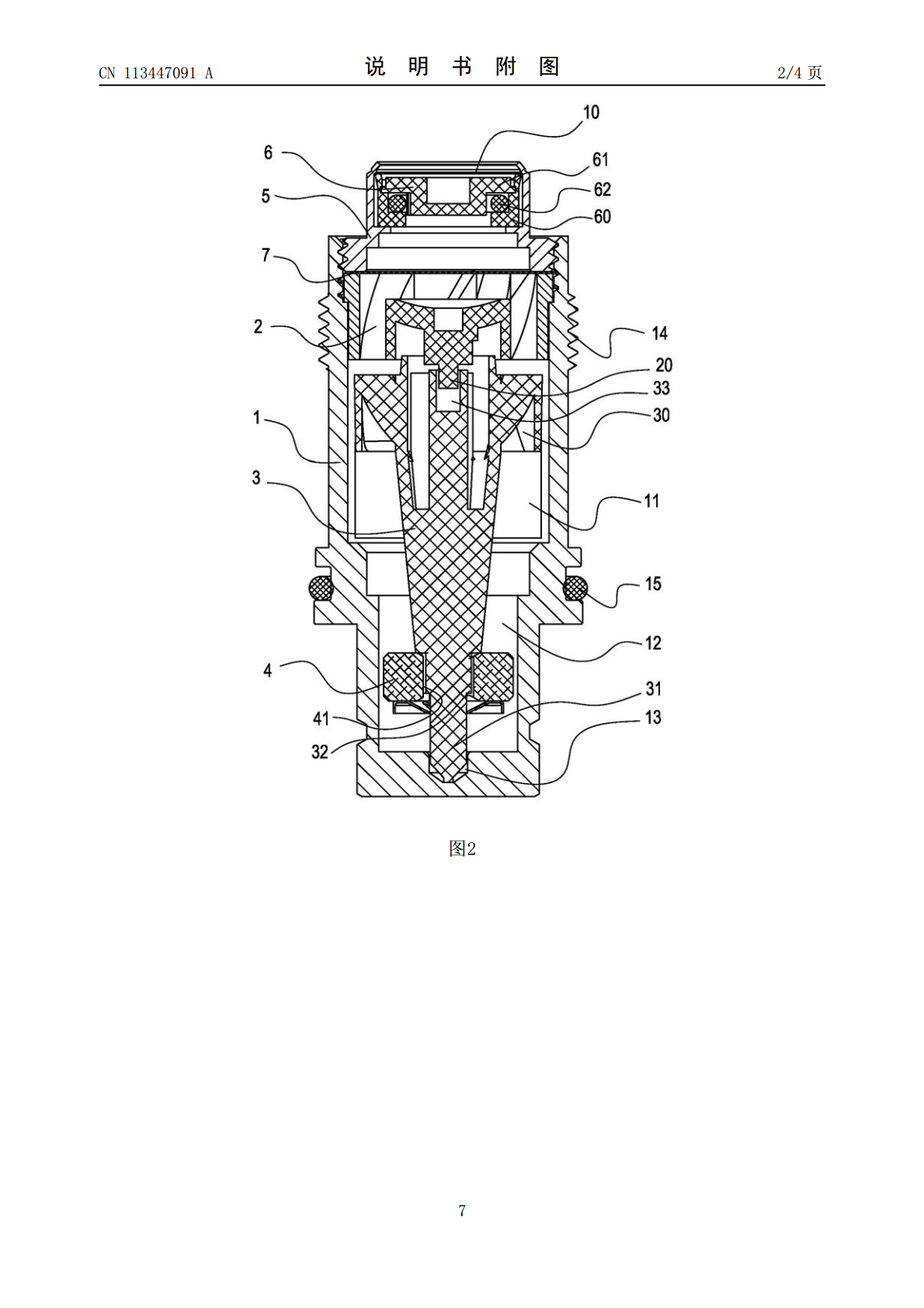

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113447091A(43)申请公布日2021.09.28(21)申请号202110808581.1(22)申请日2021.07.16(71)申请人黄晓峰地址317600浙江省台州市玉环市玉城街道东山头东屏路新83号(72)发明人黄晓峰叶高峰胡迪高(51)Int.Cl.G01F15/00(2006.01)G01F15/10(2006.01)G01F1/56(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种流量检测装置(57)摘要本发明涉及一种流量检测装置。装置包括一流量阀芯体，流量阀芯体上部设有进水部位，中间部分设有出水口，流量阀芯体下端内部的盲孔腔体底端设有定位孔；在流量阀芯体内部上面设有一螺旋导流盘，所述的螺旋导流盘下端设有一大体纺锤形的旋转体，旋转体上部设有一与螺旋导流盘螺旋方向相反的旋转盘；旋转体底端针尖部位可旋转的固定在定位孔内；旋转体上还固定有一异形圆盘磁铁体。本发明装置通过对流体螺旋导流，有效推动旋转盘转动，异形圆盘磁铁体位于阀芯体盲孔位置，减少流体冲击及腐蚀，确保检测的精度及使用寿命，另外对流入的流体流量进行调节，限流舒缓，降低流量波动，进一步提高计量的稳定性和精准度。产品结构新颖，设计实用，具有市场推广价值。CN113447091ACN113447091A权利要求书1/1页1.一种流量检测装置，包括一流量阀芯体(1)，流量阀芯体(1)上部设有进水部位(10)，中间部分设有出水口(11)，流量阀芯体(1)下端内部的盲孔腔体(12)底端设有定位孔(13)；在流量阀芯体内部上面设有一螺旋导流盘(2)，其特征在于：所述的螺旋导流盘(2)下端设有一大体纺锤形的旋转体(3)，旋转体(3)上部设有一与螺旋导流盘(2)螺旋方向相反的旋转盘(30)；旋转体(3)底端针尖部位(31)可旋转的固定在定位孔(13)内；旋转体(3)上还固定有一异形圆盘磁铁体(4)。2.根据权利要求1所述的一种流量检测装置，其特征在于：所述的旋转体(3)与旋转盘(30)是一体结构，同步转动。3.根据权利要求1所述的一种流量检测装置，其特征在于：所述的异形圆盘磁铁体(4)位于流量阀芯体(1)下端内部的盲孔腔体(12)内。4.根据权利要求1所述的一种流量检测装置，其特征在于：所述的异形圆盘磁铁体(4)内孔(40)带切口(41)，切口(41)与旋转体(3)的凸筋(32)配合固定。5.根据权利要求1或4所述的一种流量检测装置，其特征在于：所述的异形圆盘磁铁体(4)，体上设有的切口(41)结构有两个以上，呈对称结构或圆周均布结构。6.根据权利要求1所述的一种流量检测装置，其特征在于：所述的螺旋导流盘(2)下部设有固定柱(20)，与旋转体(3)顶端的柱孔(33)同轴心可旋转固定。7.根据权利要求1所述的一种流量检测装置，其特征在于：所述的流量阀芯体(1)上部的进水部位(10)设有阀芯帽(5)，阀芯帽(5)内设有一流量调节器(6)。8.根据权利要求1所述的一种流量检测装置，其特征在于：所述的流量调节器(6)设有调节体(60),调节成型体(61)，以及两者间隙中间的弹性材料(62)，弹性材料(62)受压变形，调整流通通道面积。9.根据权利要求1或7所述的一种流量检测装置，其特征在于：所述的流量调节器(6)与螺旋导流盘(2)之间设有一过滤网(7)。10.根据权利要求1所述的一种流量检测装置，其特征在于：所述的流量阀芯体(1)装载在流体阀体上，流量阀芯体(1)外部设有固定螺纹(14)以及连接密封结构(15)。2CN113447091A说明书1/3页一种流量检测装置技术领域[0001]本发明涉及一种流量检测装置。背景技术[0002]小体积流体流量的测量和检测应用较多，包括在民用和商业、工业管道设施中的应用。例如在供暖、供水领域，检测供水的供给量，或如化学工业中的精确测量。流量的精确检测也对流体发现和防止泄露起到一监测作用。另外，精确测量还给流量供应商减少损失，进行更好的监控。[0003]目前流量检测的方式较多，如公告号CN211042353U所示的《超声波水流量检测装置、水泵、热水器》，该方案采用了超声波与折射板以及固定的流量孔径来确定液体流量。也有采用叶轮来计量流量的装置，如大部分的水表，同公告号CN2405188Y《可逆式热水表》的结构，公告号CN204722851U所示的《流量计》在现有现有叶轮水表结构的基础上，将机械计量显示方式，改进为采用传感装置感应带磁性的旋转叶片或旋转体来感应流量，计量机械结构更加简洁，精确度更高，检测流体类型的范围也更大。但也存在不足，如旋转体长期与流体冲击接触，尤其是流体存在水锤现象或流量波动，对旋转体产生腐蚀变形，影响长期的计量精度；瞬间的流
