一种压力容器卧式注水排气试压系统及方法.pdf

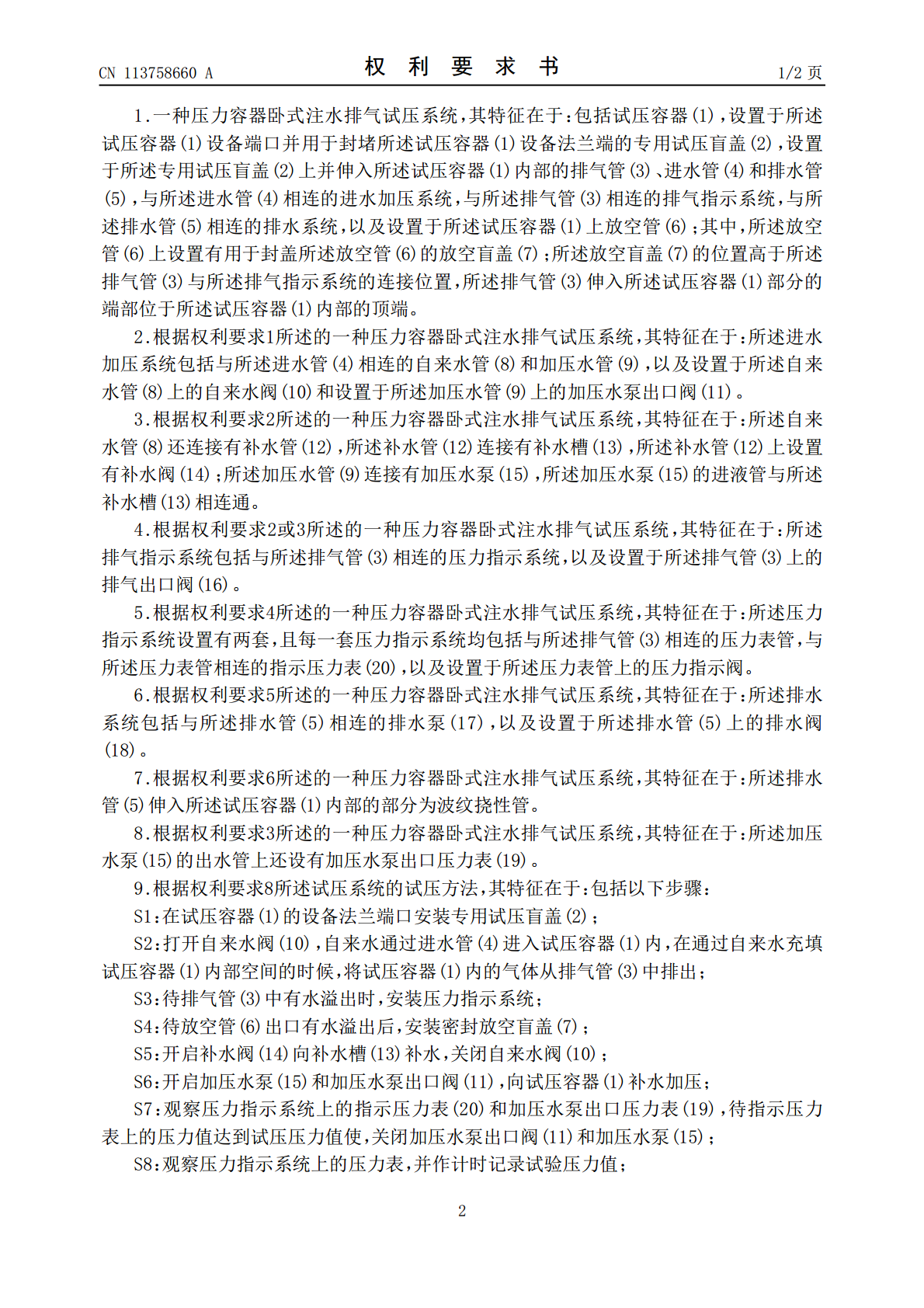

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113758660A(43)申请公布日2021.12.07(21)申请号202111012819.6(22)申请日2021.08.31(71)申请人成都益志科技有限责任公司地址610000四川省成都市金牛区金牛高科技产业园金周路595号财智国际1栋13层申请人成都华西化工科技股份有限公司(72)发明人仇志刚(74)专利代理机构成都众恒智合专利代理事务所(普通合伙)51239代理人李涛(51)Int.Cl.G01M3/32(2006.01)G01N3/02(2006.01)G01N3/12(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种压力容器卧式注水排气试压系统及方法(57)摘要本发明公开了一种压力容器卧式注水排气试压系统，包括试压容器，设置于试压容器设备法兰端的专用试压盲盖；设置于专用试压盲盖上并伸入试压容器内部的排气管、进水管和排水管；与进水管相连的进水加压系统；与排气管相连的排气指示系统；与排水管相连的排水系统以及设置于试压容器上的放空管。其中，放空管上设置有放空盲盖；放空盲盖的位置高于排气管与排气指示系统的连接位置，排气管伸入试压容器部分的端部位于试压容器内部的顶端。本发明采用连通器的原理，通过进水管向试压容器内注水时，试压容器内的气体随着进水管注入的水位升高，内部空气被压缩排除，将试压容器内部空间气体的完全排净，并使得容器内部全部充满水，保证试压安全进行。CN113758660ACN113758660A权利要求书1/2页1.一种压力容器卧式注水排气试压系统，其特征在于：包括试压容器(1)，设置于所述试压容器(1)设备端口并用于封堵所述试压容器(1)设备法兰端的专用试压盲盖(2)，设置于所述专用试压盲盖(2)上并伸入所述试压容器(1)内部的排气管(3)、进水管(4)和排水管(5)，与所述进水管(4)相连的进水加压系统，与所述排气管(3)相连的排气指示系统，与所述排水管(5)相连的排水系统，以及设置于所述试压容器(1)上放空管(6)；其中，所述放空管(6)上设置有用于封盖所述放空管(6)的放空盲盖(7)；所述放空盲盖(7)的位置高于所述排气管(3)与所述排气指示系统的连接位置，所述排气管(3)伸入所述试压容器(1)部分的端部位于所述试压容器(1)内部的顶端。2.根据权利要求1所述的一种压力容器卧式注水排气试压系统，其特征在于：所述进水加压系统包括与所述进水管(4)相连的自来水管(8)和加压水管(9)，以及设置于所述自来水管(8)上的自来水阀(10)和设置于所述加压水管(9)上的加压水泵出口阀(11)。3.根据权利要求2所述的一种压力容器卧式注水排气试压系统，其特征在于：所述自来水管(8)还连接有补水管(12)，所述补水管(12)连接有补水槽(13)，所述补水管(12)上设置有补水阀(14)；所述加压水管(9)连接有加压水泵(15)，所述加压水泵(15)的进液管与所述补水槽(13)相连通。4.根据权利要求2或3所述的一种压力容器卧式注水排气试压系统，其特征在于：所述排气指示系统包括与所述排气管(3)相连的压力指示系统，以及设置于所述排气管(3)上的排气出口阀(16)。5.根据权利要求4所述的一种压力容器卧式注水排气试压系统，其特征在于：所述压力指示系统设置有两套，且每一套压力指示系统均包括与所述排气管(3)相连的压力表管，与所述压力表管相连的指示压力表(20)，以及设置于所述压力表管上的压力指示阀。6.根据权利要求5所述的一种压力容器卧式注水排气试压系统，其特征在于：所述排水系统包括与所述排水管(5)相连的排水泵(17)，以及设置于所述排水管(5)上的排水阀(18)。7.根据权利要求6所述的一种压力容器卧式注水排气试压系统，其特征在于：所述排水管(5)伸入所述试压容器(1)内部的部分为波纹挠性管。8.根据权利要求3所述的一种压力容器卧式注水排气试压系统，其特征在于：所述加压水泵(15)的出水管上还设有加压水泵出口压力表(19)。9.根据权利要求8所述试压系统的试压方法，其特征在于：包括以下步骤：S1：在试压容器(1)的设备法兰端口安装专用试压盲盖(2)；S2：打开自来水阀(10)，自来水通过进水管(4)进入试压容器(1)内，在通过自来水充填试压容器(1)内部空间的时候，将试压容器(1)内的气体从排气管(3)中排出；S3：待排气管(3)中有水溢出时，安装压力指示系统；S4：待放空管(6)出口有水溢出后，安装密封放空盲盖(7)；S5：开启补水阀(14)向补水槽(13)补水，关闭自来水阀(10)；S6：开启加压水泵(15)和加压水泵出口阀(11)，向试压容器(1)补水加压；S7：观察压力指示系统上的指示压力表(20)和加压水泵出口
