一种用于钻头定向钻进的换向装置.pdf

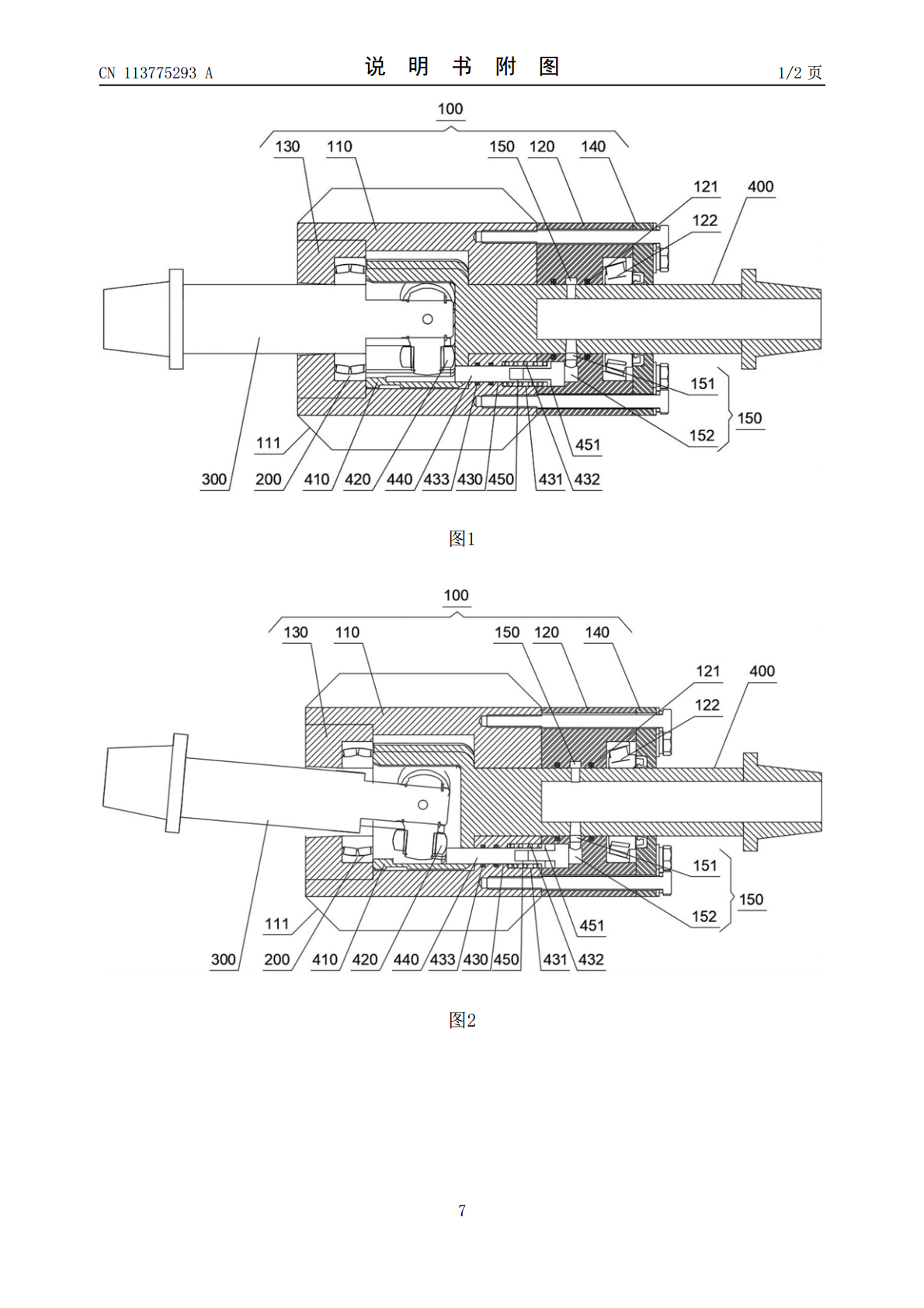

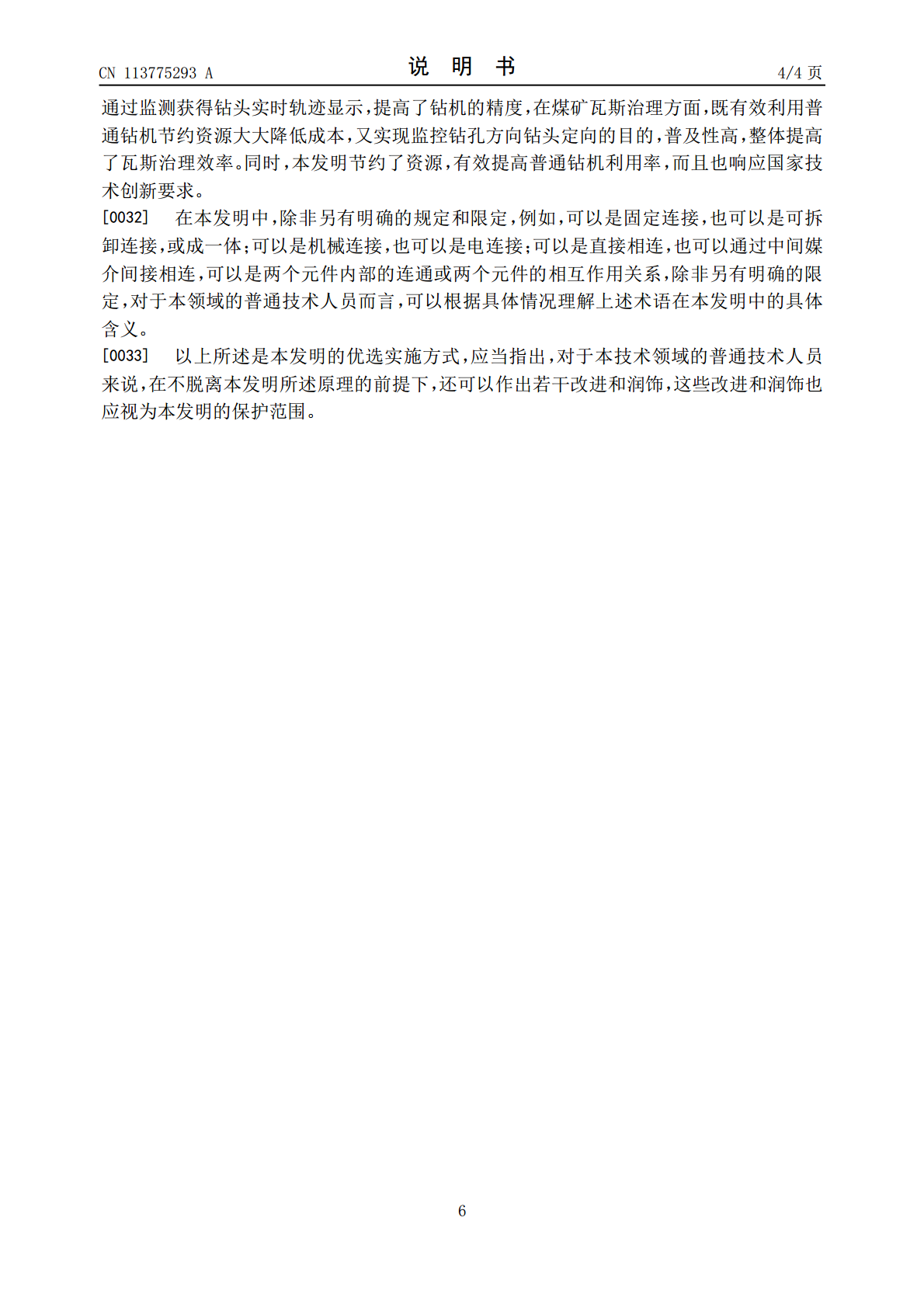

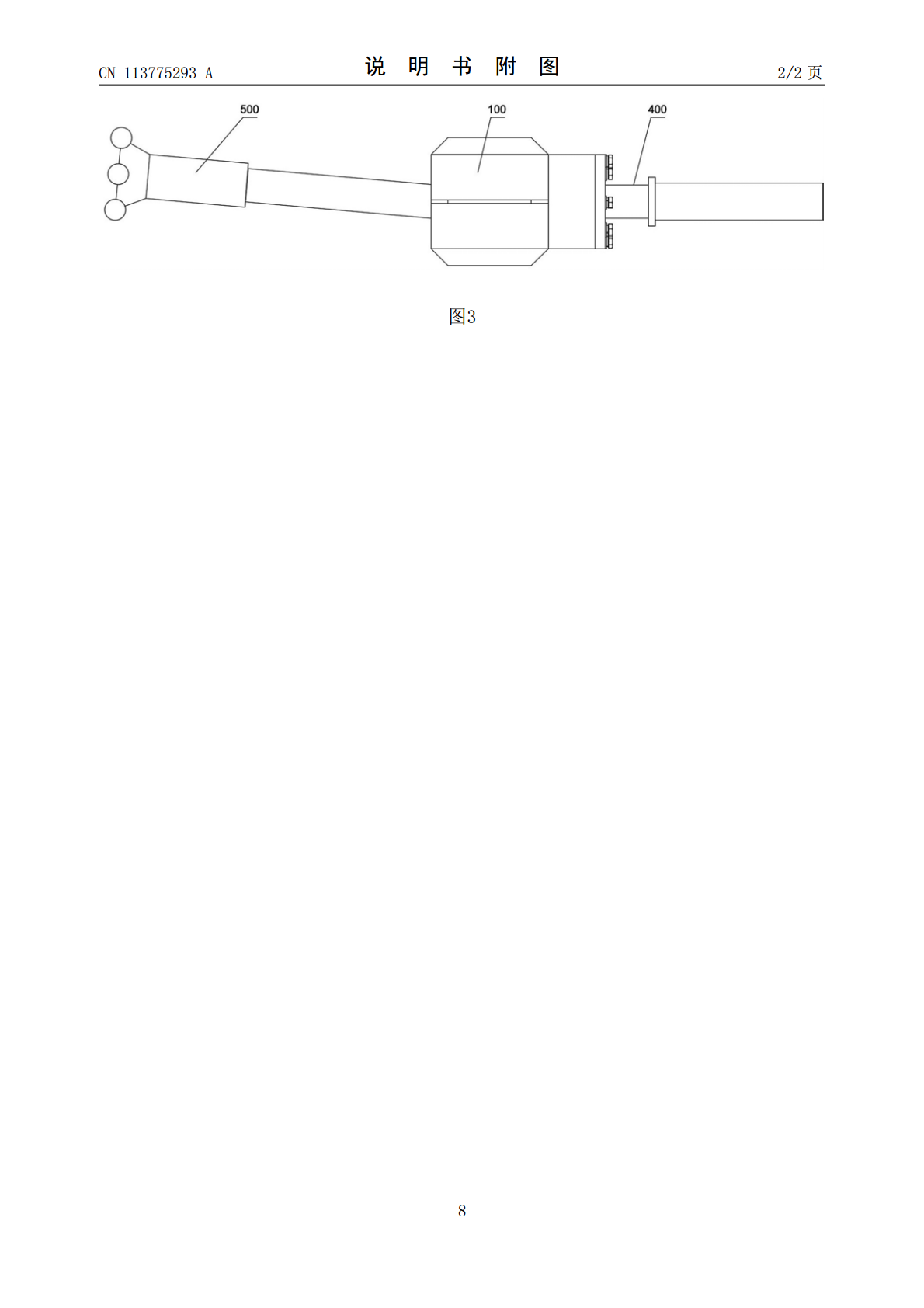

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113775293A(43)申请公布日2021.12.10(21)申请号202111275640.X(22)申请日2021.10.29(71)申请人平顶山市安泰华矿用安全设备制造有限公司地址467000河南省平顶山市高新区开发路与轻工路交叉口东北角100米(72)发明人范付恒王贺举(74)专利代理机构郑州银河专利代理有限公司41158代理人安申涛(51)Int.Cl.E21B7/06(2006.01)E21B17/20(2006.01)E21B17/05(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种用于钻头定向钻进的换向装置(57)摘要本发明提供一种用于钻头定向钻进的换向装置，属于煤矿钻机技术领域，包括转向壳体，转向壳体的内部一端旋转摆动设置检测定位钻杆，转向壳体的内部另一端转动设置外段为空心的钻杆连接轴，钻杆连接轴的内端设置铰接座，检测定位钻杆的内端铰接在铰接座内，检测定位钻杆的内端设置转向块，钻杆连接轴的内部空心用于通入压力水，转向壳体上沿轴向开设滑孔，滑孔内滑动设置顶杆，顶杆的尾部沿轴向开设盲孔，钻杆连接轴上开设过水孔，转向壳体上设置两端分别与盲孔和过水孔相连通的压力管路。本发明利用控制通入钻杆连接轴内腔中的水的压力来实现控制钻进角度，普通钻杆稍加改造就能应用，有效提高了普通钻机的利用率且节约资源。CN113775293ACN113775293A权利要求书1/1页1.一种用于钻头定向钻进的换向装置，其特征在于：包括转向壳体(100)，所述转向壳体(100)的内部一端旋转摆动设置有检测定位钻杆(300)，所述转向壳体(100)的内部另一端转动设置有外段为空心的钻杆连接轴(400)，所述钻杆连接轴(400)的内端设置有铰接座(410)，所述检测定位钻杆(300)的内端铰接在所述铰接座(410)内，所述检测定位钻杆(300)的内端设置有转向块(420)，所述钻杆连接轴(400)的内部空心用于通入压力水，所述转向壳体(100)上沿轴向开设有滑孔(430)，所述滑孔(430)内滑动设置有与所述转向块(420)相配合的顶杆(440)，所述顶杆(440)的尾部沿轴向开设有盲孔(450)，所述钻杆连接轴(400)上开设有过水孔，所述转向壳体(100)上设置有两端分别与所述盲孔(450)和所述过水孔相连通的压力管路(150)。2.如权利要求1所述的用于钻头定向钻进的换向装置，其特征在于：所述转向壳体(100)包括主壳体(110)、副壳体(120)、定向套(130)和端盖(140)，所述副壳体(120)位于所述主壳体(110)和所述端盖(140)之间，所述压力管路(150)设置在所述副壳体(120)上，所述主壳体(110)的一端设置有定向套(130)，所述副壳体(120)和所述端盖(140)通过螺栓紧固在所述主壳体(110)的另一端，且所述定向套(130)的内径大于所述检测定位钻杆(300)的外径。3.如权利要求2所述的用于钻头定向钻进的换向装置，其特征在于：所述压力管路(150)包括环形水槽(151)和连通水槽(152)，所述环形水槽(151)沿所述钻杆连接轴(400)的径向开设在所述副壳体(120)上，所述连通水槽(152)的一端与所述环形水槽(151)相连通另一端与所述盲孔(450)相连通。4.如权利要求2所述的用于钻头定向钻进的换向装置，其特征在于：所述盲孔(450)的端部设置有外沿(451)，面向所述外沿(451)的所述滑孔(430)的端部开设有阶梯孔(431)，所述阶梯孔(431)内设置有复位弹簧(432)。5.如权利要求3所述的用于钻头定向钻进的换向装置，其特征在于：所述副壳体(120)内且位于所述环形水槽(151)的两侧分别设置一个第一密封圈(121)。6.如权利要求1至5任一项所述的用于钻头定向钻进的换向装置，其特征在于：所述滑孔(430)内设置有第二密封圈(433)。7.如权利要求1至5任一项所述的用于钻头定向钻进的换向装置，其特征在于：所述检测定位钻杆(300)的外端安装有钻头(500)。8.如权利要求2所述的用于钻头定向钻进的换向装置，其特征在于：所述检测定位钻杆(300)通过第二轴承(200)转动设置在所述转向壳体(100)的内部一端，且所述第二轴承(200)安装在所述定向套(130)内。9.如权利要求2所述的用于钻头定向钻进的换向装置，其特征在于：所述副壳体(120)内设置有与所述钻杆连接轴(400)相配合的第一轴承(122)。2CN113775293A说明书1/4页一种用于钻头定向钻进的换向装置技术领域[0001]本发明涉及煤矿钻机技术领域，具体涉及一种用于钻头定向钻进的换向装置。背景技术[0002]煤矿用深孔
