一种流体输送高效节能系统.pdf

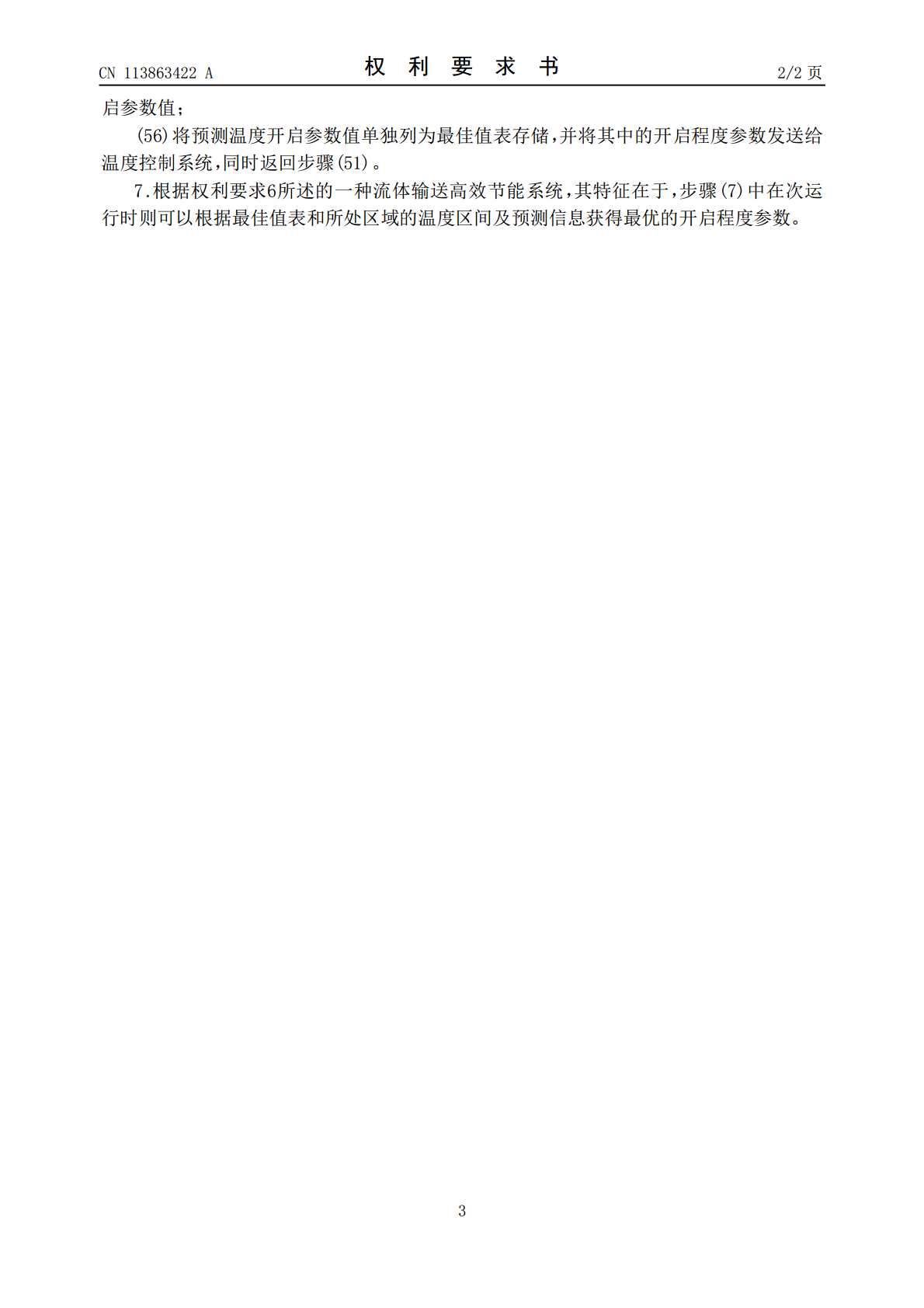

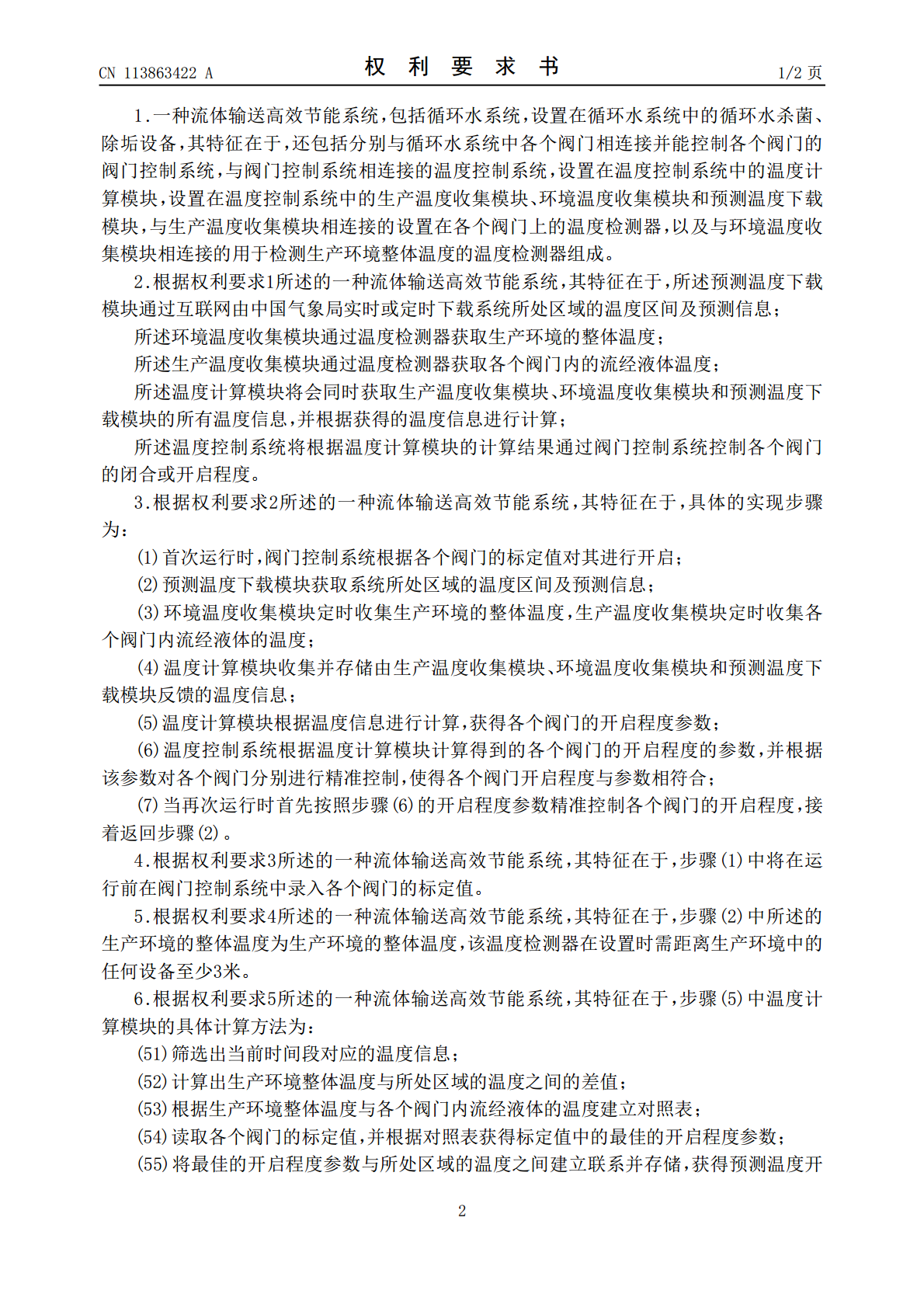

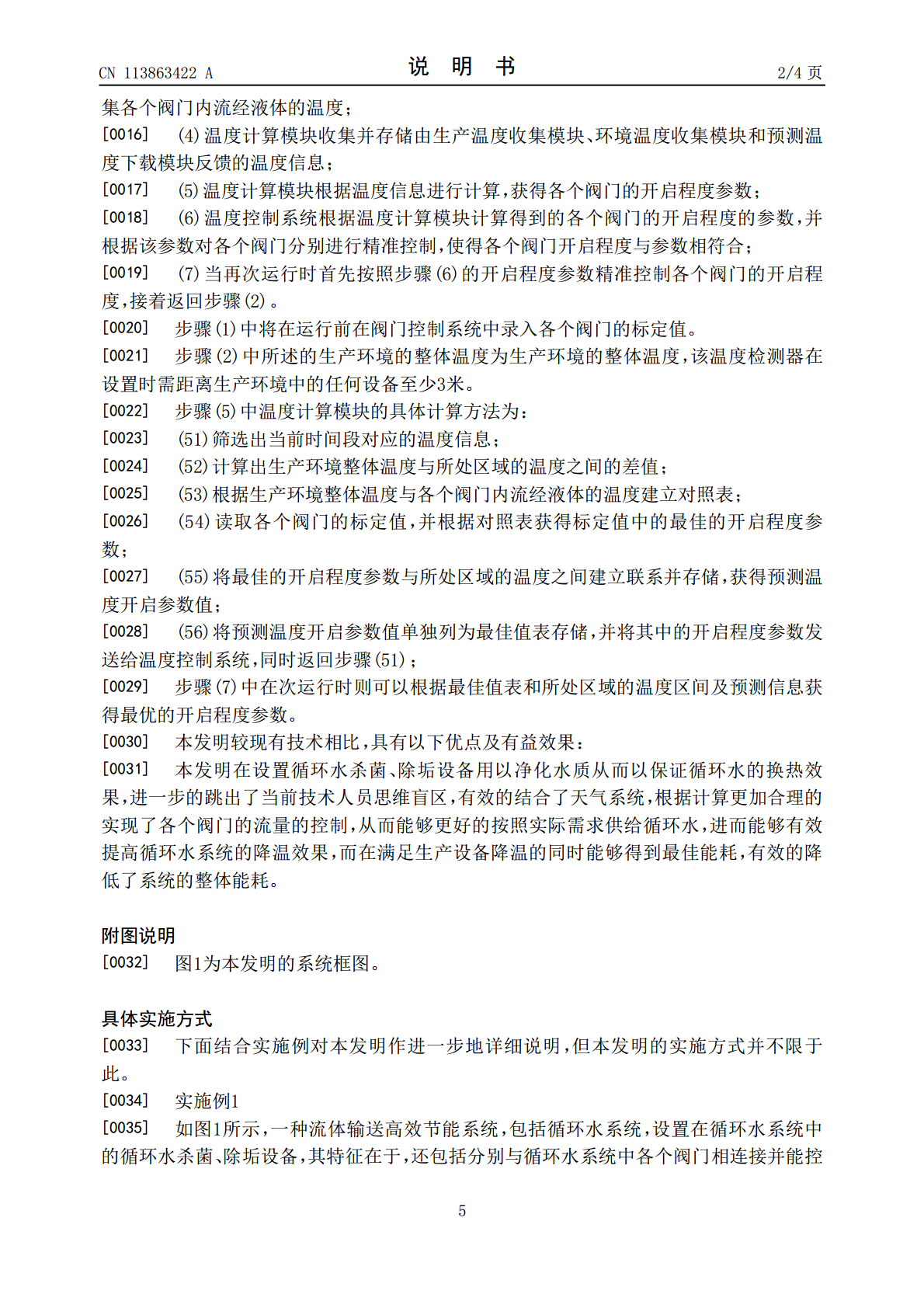

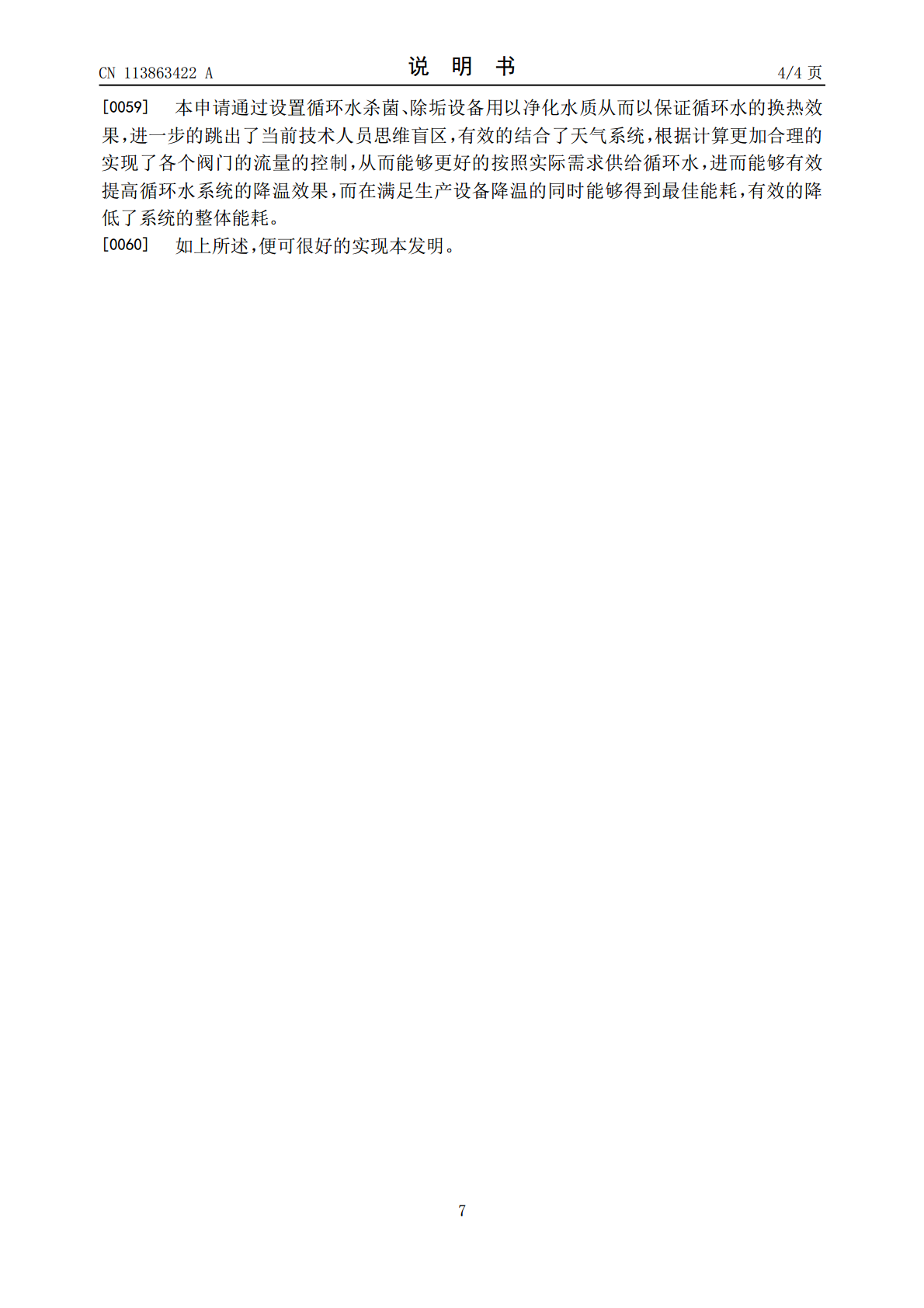

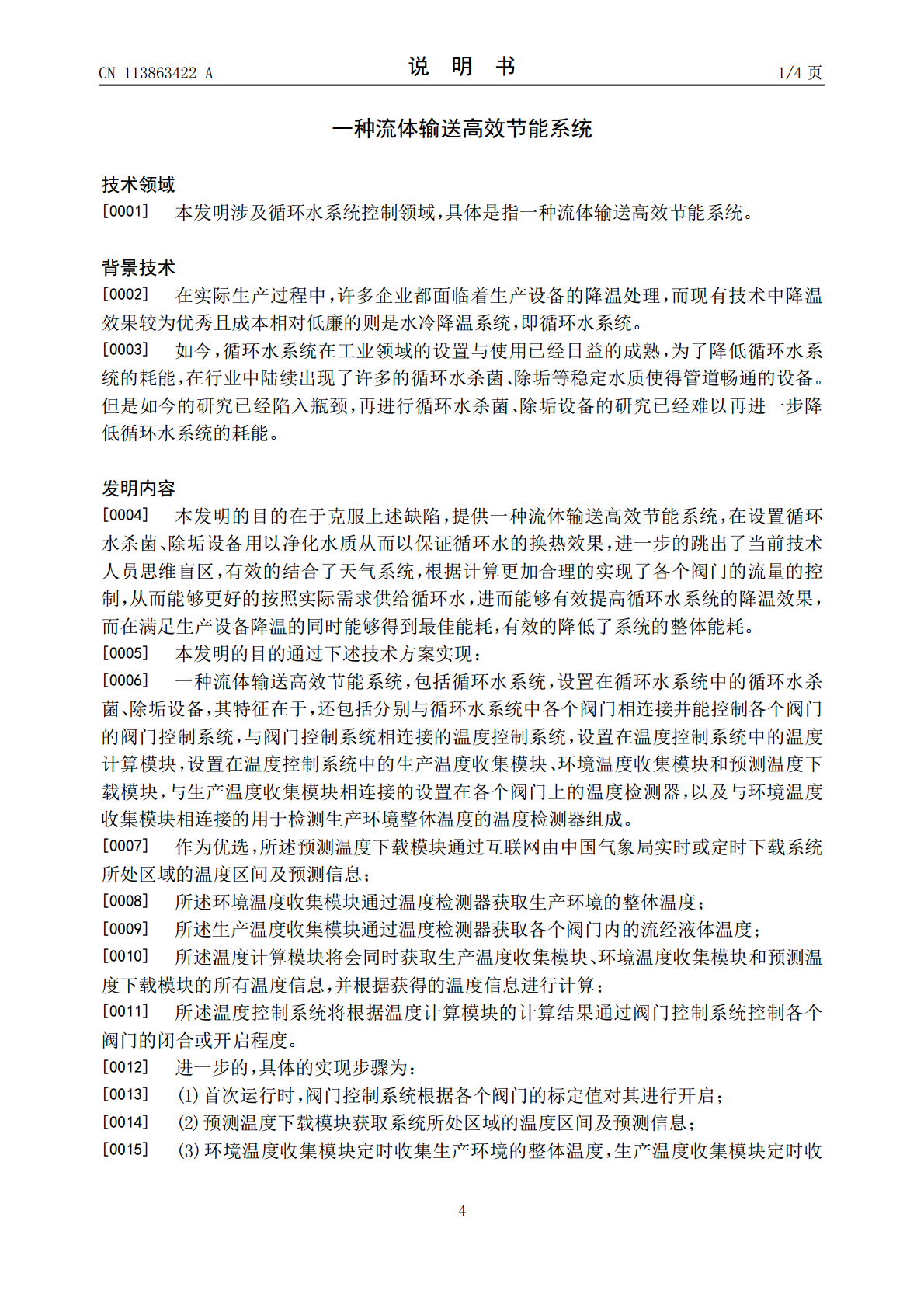

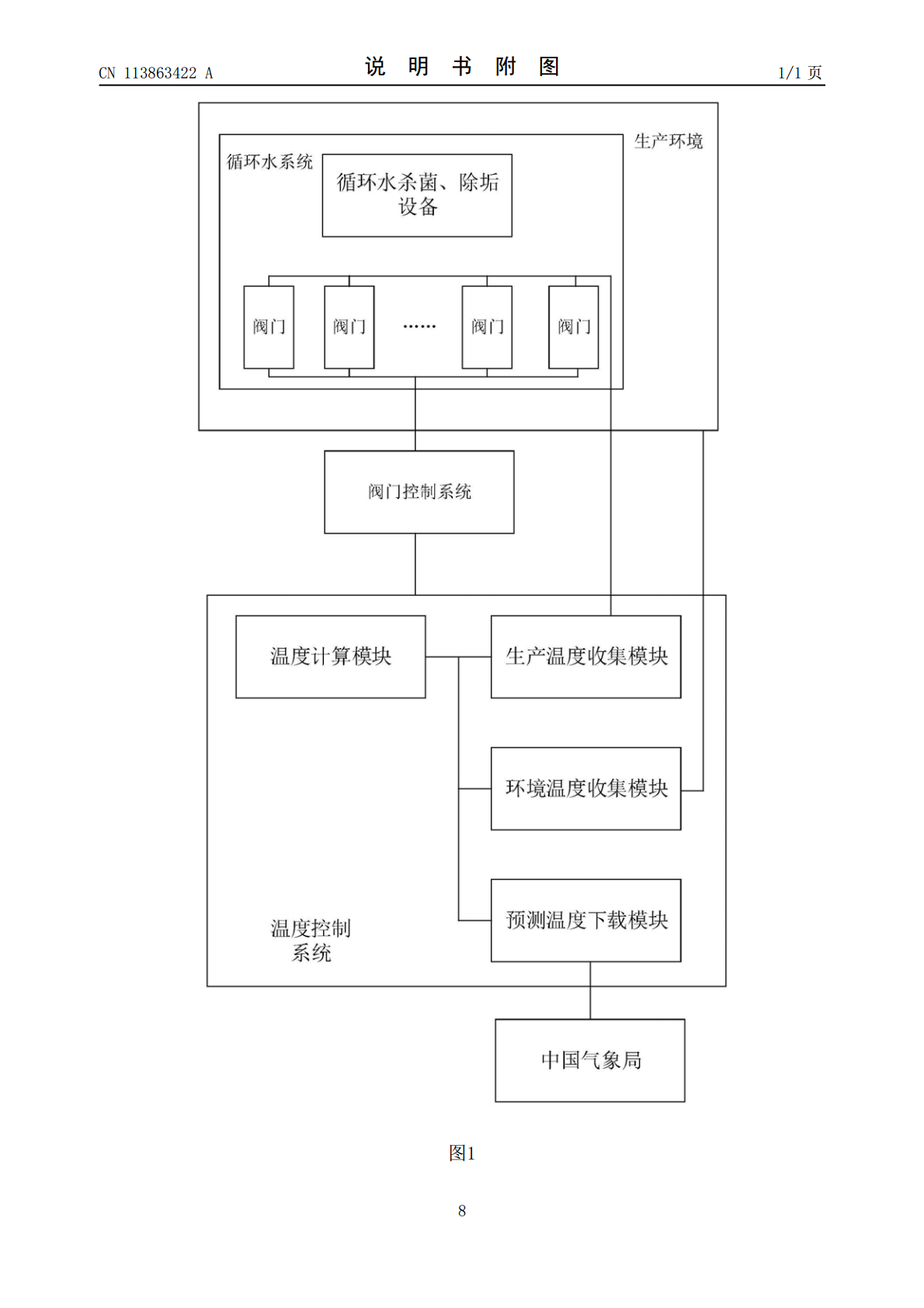

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113863422A(43)申请公布日2021.12.31(21)申请号202110892939.3(22)申请日2021.08.04(71)申请人成都威克瑞节能技术有限公司地址610000四川省成都市高新区肖家河正街43号(72)发明人杨勇周元雄王静陈伟唐寅钟(74)专利代理机构成都玖和知识产权代理事务所(普通合伙)51238代理人胡琳梅(51)Int.Cl.E03B1/00(2006.01)E03B7/07(2006.01)G01K13/02(2021.01)G05D23/20(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种流体输送高效节能系统(57)摘要本发明公开了一种流体输送高效节能系统，包括循环水系统，循环水杀菌、除垢设备，阀门控制系统，温度控制系统，温度计算模块，生产温度收集模块，环境温度收集模块，预测温度下载模块，设置在各个阀门上的温度检测器，用于检测生产环境整体温度的温度检测器。本发明提供一种流体输送高效节能系统，在设置循环水杀菌、除垢设备用以净化水质从而以保证循环水的换热效果的基础上，进一步的跳出了当前技术人员思维盲区，有效的结合了天气系统，根据计算更加合理的实现了各个阀门的流量的控制，从而能够更好的按照实际需求供给循环水，进而能够有效提高循环水系统的降温效果，而在满足生产设备降温的同时能够得到最佳能耗，有效的降低了系统的整体能耗。CN113863422ACN113863422A权利要求书1/2页1.一种流体输送高效节能系统，包括循环水系统，设置在循环水系统中的循环水杀菌、除垢设备，其特征在于，还包括分别与循环水系统中各个阀门相连接并能控制各个阀门的阀门控制系统，与阀门控制系统相连接的温度控制系统，设置在温度控制系统中的温度计算模块，设置在温度控制系统中的生产温度收集模块、环境温度收集模块和预测温度下载模块，与生产温度收集模块相连接的设置在各个阀门上的温度检测器，以及与环境温度收集模块相连接的用于检测生产环境整体温度的温度检测器组成。2.根据权利要求1所述的一种流体输送高效节能系统，其特征在于，所述预测温度下载模块通过互联网由中国气象局实时或定时下载系统所处区域的温度区间及预测信息；所述环境温度收集模块通过温度检测器获取生产环境的整体温度；所述生产温度收集模块通过温度检测器获取各个阀门内的流经液体温度；所述温度计算模块将会同时获取生产温度收集模块、环境温度收集模块和预测温度下载模块的所有温度信息，并根据获得的温度信息进行计算；所述温度控制系统将根据温度计算模块的计算结果通过阀门控制系统控制各个阀门的闭合或开启程度。3.根据权利要求2所述的一种流体输送高效节能系统，其特征在于，具体的实现步骤为：(1)首次运行时，阀门控制系统根据各个阀门的标定值对其进行开启；(2)预测温度下载模块获取系统所处区域的温度区间及预测信息；(3)环境温度收集模块定时收集生产环境的整体温度，生产温度收集模块定时收集各个阀门内流经液体的温度；(4)温度计算模块收集并存储由生产温度收集模块、环境温度收集模块和预测温度下载模块反馈的温度信息；(5)温度计算模块根据温度信息进行计算，获得各个阀门的开启程度参数；(6)温度控制系统根据温度计算模块计算得到的各个阀门的开启程度的参数，并根据该参数对各个阀门分别进行精准控制，使得各个阀门开启程度与参数相符合；(7)当再次运行时首先按照步骤(6)的开启程度参数精准控制各个阀门的开启程度，接着返回步骤(2)。4.根据权利要求3所述的一种流体输送高效节能系统，其特征在于，步骤(1)中将在运行前在阀门控制系统中录入各个阀门的标定值。5.根据权利要求4所述的一种流体输送高效节能系统，其特征在于，步骤(2)中所述的生产环境的整体温度为生产环境的整体温度，该温度检测器在设置时需距离生产环境中的任何设备至少3米。6.根据权利要求5所述的一种流体输送高效节能系统，其特征在于，步骤(5)中温度计算模块的具体计算方法为：(51)筛选出当前时间段对应的温度信息；(52)计算出生产环境整体温度与所处区域的温度之间的差值；(53)根据生产环境整体温度与各个阀门内流经液体的温度建立对照表；(54)读取各个阀门的标定值，并根据对照表获得标定值中的最佳的开启程度参数；(55)将最佳的开启程度参数与所处区域的温度之间建立联系并存储，获得预测温度开2CN113863422A权利要求书2/2页启参数值；(56)将预测温度开启参数值单独列为最佳值表存储，并将其中的开启程度参数发送给温度控制系统，同时返回步骤(51)。7.根据权利要求6所述的一种流体输送高效节能系统，其特征在于，步骤(7)中在次运行时则可以根据最佳值表和所处区域的温度区间及预测信
