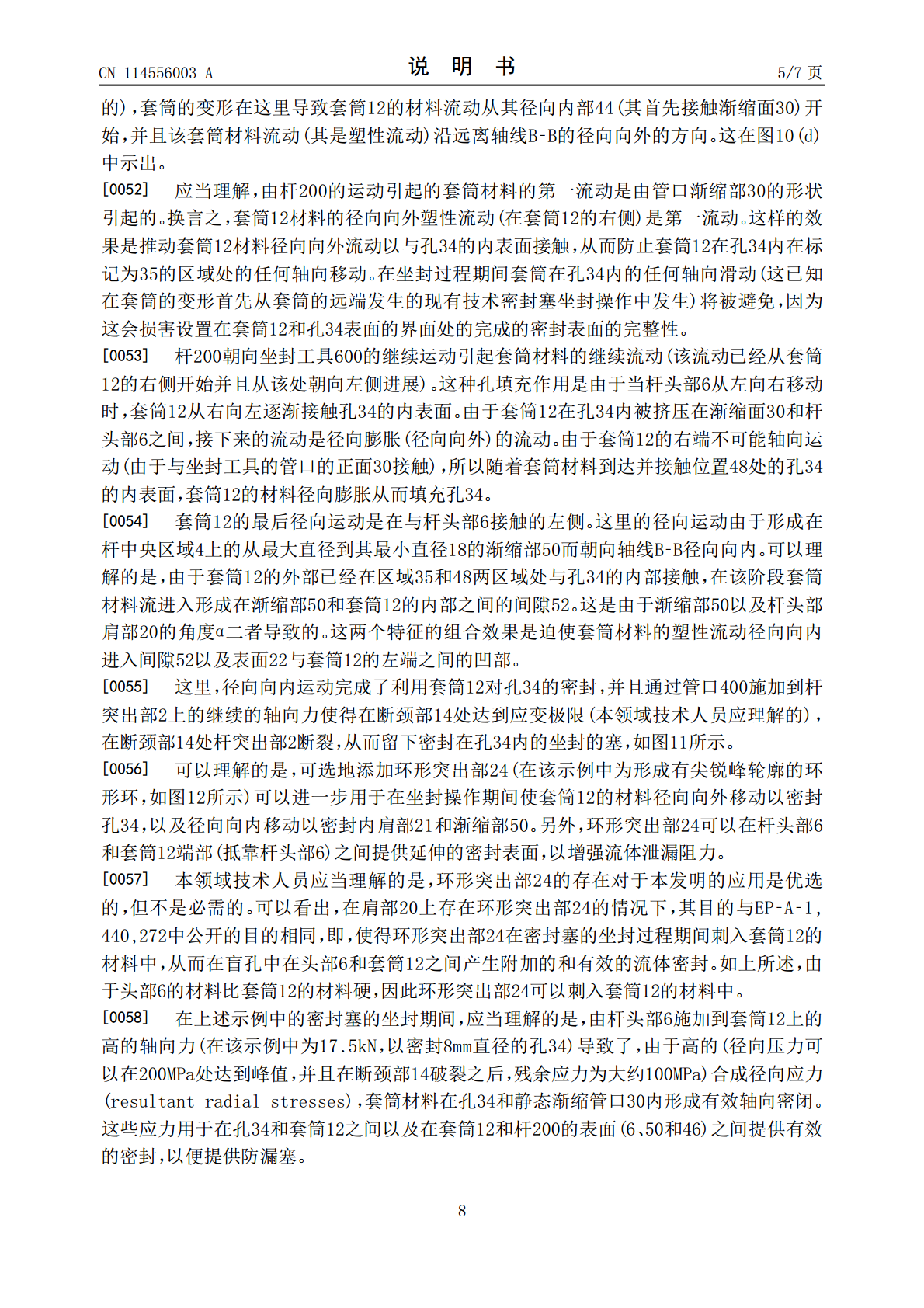

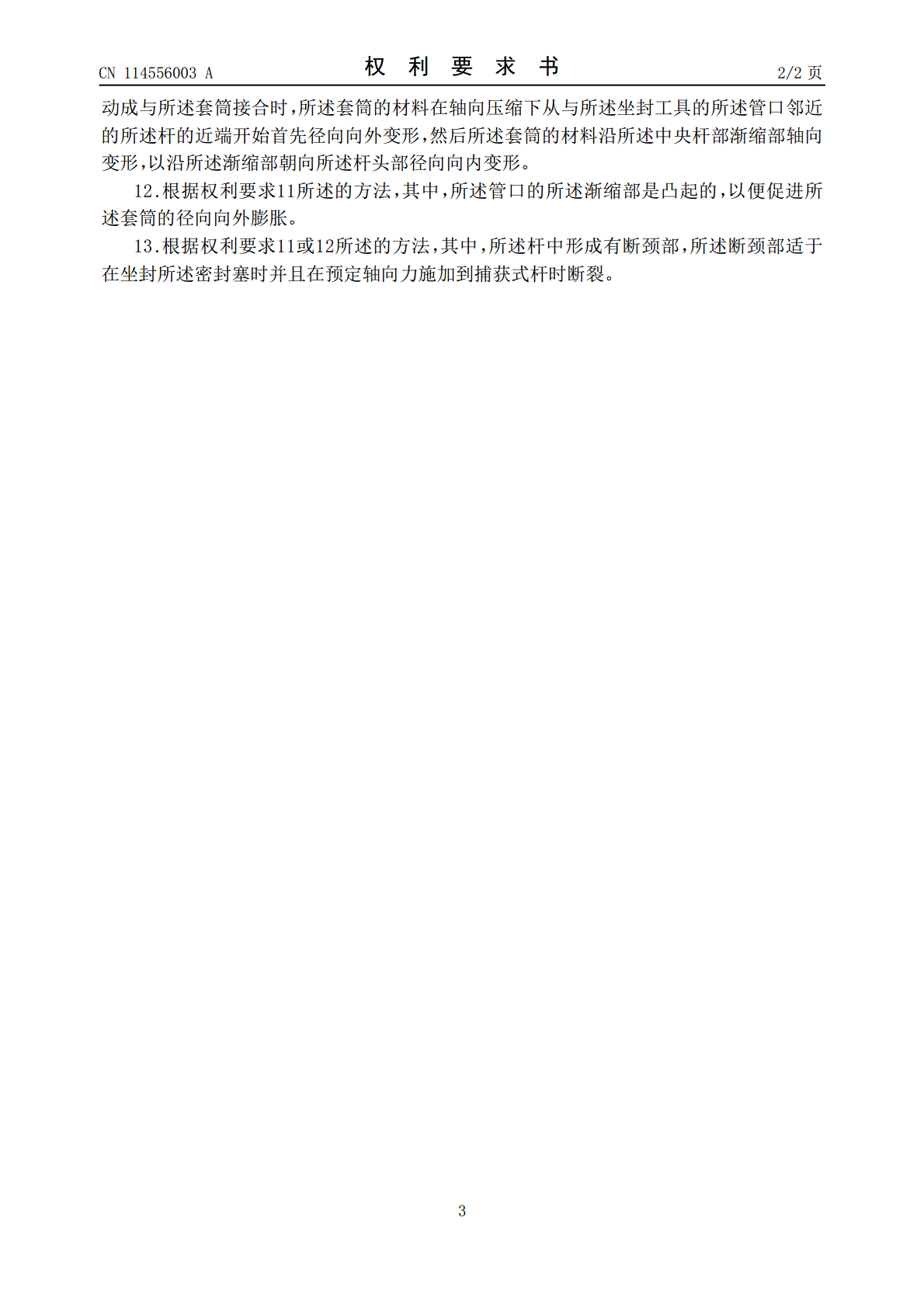

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114556003A(43)申请公布日2022.05.27(21)申请号202080071234.9(74)专利代理机构北京天昊联合知识产权代理(22)申请日2020.08.14有限公司11112专利代理师张芸周伟(30)优先权数据1916187.62019.11.07GB(51)Int.Cl.F16L55/13(2006.01)(85)PCT国际申请进入国家阶段日F16L55/132(2006.01)2022.04.11F16L55/11(2006.01)(86)PCT国际申请的申请数据F16B19/10(2006.01)PCT/EP2020/0729082020.08.14F16J15/06(2006.01)(87)PCT国际申请的公布数据WO2021/089210EN2021.05.14(71)申请人爱威德尔英国有限公司地址英国约克郡(72)发明人卡尔·赫塞特权利要求书2页说明书7页附图14页(54)发明名称一种密封塞(57)摘要一种密封塞包括杆(200)和套筒(12)的组合，其中杆设计成具有外渐缩部(50)，使得在通过坐封工具安装密封塞时，套筒材料流入套筒(12)和渐缩部(50)之间的间隙(52)中，以帮助将套筒和杆锁定在一起。此外，工具管口(30)具有锥形渐缩部，该渐缩部设计成使套筒(12)材料在安装时首先径向向外流动，以实现将塞锁定在其所安装的盲孔(34)中。CN114556003ACN114556003A权利要求书1/2页1.一种密封塞，其用于盲安装在工件孔(34)内，从而塞住并密封所述工件孔，所述密封塞包括：大致圆筒形的中空的套筒(12)，其限定第一轴线(A‑A)并具有给定的外径；杆(200)，其包括近端圆柱形突出部(2)、远端头部(6)和位于所述近端圆柱形突出部与所述远端头部之间的中央部(4)，所述杆头部的外径大于所述中央部的外径，并且其中所述中央部的外径大于所述杆的近端圆柱形突出部的外径，并且其中所述杆限定第二轴线(B‑B)；所述杆头部由比所述套筒的材料更硬的材料形成；所述杆的中央部在所述套筒内时布置成通过所述杆的中央部的外部和所述套筒的内部之间的摩擦接合而保持在所述套筒内，使得所述第一轴线和所述第二轴线同轴；所述密封塞的特征在于，所述杆的中央部的外径沿从所述杆的近端圆柱形突出部到所述杆的远端头部的方向相对于所述杆的所述轴线渐缩，直到达到最小中央部直径(18)处，在该点处所述杆的中央部与所述杆头部相交。2.根据权利要求1所述的密封塞，其中，所述杆头部具有与所述杆的中央部邻近的环形肩部(20)，所述环形肩部相对于所述第二轴线的半径成锐角(α)倾斜。3.根据权利要求2所述的密封塞，其中，所述环形肩部的倾斜形成面向所述杆的中央部的凹入区域。4.根据权利要求1或2所述的密封塞，其中，所述肩部相对于所述第二轴线的半径的倾角在5°至25°之间。5.根据权利要求4所述的密封塞，其中，所述肩部的倾角在10°至15°之间。6.根据权利要求5所述的密封塞，其中，所述肩部的倾角为14°。7.根据前述权利要求中任一项所述的密封塞，其中，所述杆头部上形成有面向所述杆的中央部的环形突出部(24)。8.根据权利要求7所述的密封塞，其中，所述环形突出部布置成与中空的所述套筒接合。9.根据权利要求3至8中任一项所述的密封塞，当从属于权利要求2时，其中，所述环形肩部包括内肩部(21)。10.根据前述权利要求中任一项所述的密封塞，其中，所述杆中央区域(4)形成有轴向渐缩部(15)，所述轴向渐缩部沿从所述远端头部(6)朝向所述近端圆柱形突出部(2)的方向变窄。11.一种将如前述权利要求中任一项所述的密封塞坐封的方法，所述方法采用具有管口(400)的坐封工具(600)，所述管口具有渐缩端(30)，所述坐封工具能够通过所述渐缩端抓持所述杆的近端圆柱形突出部(2)，所述方法包括；将所述塞插入盲孔中，使得所述杆的近端圆柱形突出部伸出于所述孔；使所述坐封工具的管口穿过所述杆的近端圆柱形突出部，并使所述管口抵靠在所述套筒上；使所述杆的近端圆柱形突出部朝向所述坐封工具移动，从而引起所述杆和所述套筒之间的相对轴向运动；所述方法的特征在于，所述杆和所述套筒之间的相对运动使得当所述杆头部轴向地运2CN114556003A权利要求书2/2页动成与所述套筒接合时，所述套筒的材料在轴向压缩下从与所述坐封工具的所述管口邻近的所述杆的近端开始首先径向向外变形，然后所述套筒的材料沿所述中央杆部渐缩部轴向变形，以沿所述渐缩部朝向所述杆头部径向向内变形。12.根据权利要求11所述的方法，其中，所述管口的所述渐缩部是凸起的，以便促进所述套筒的径向向外膨胀。13.根据权利要求11或12所述的方法，其中，所述杆中形成有断颈部
