一种基于单TypeC接口的多盲插显示电路、装置及方法.pdf

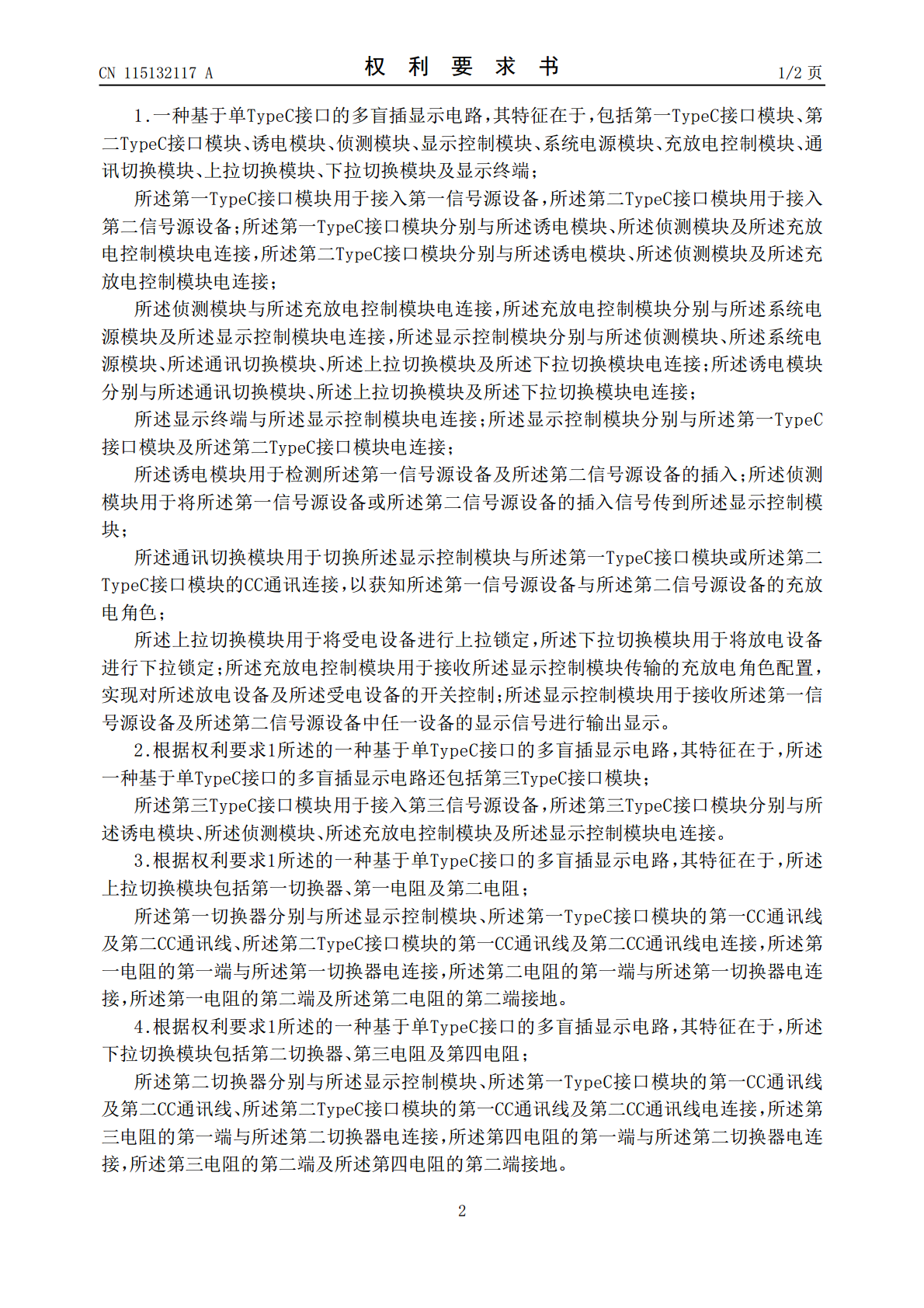

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115132117A(43)申请公布日2022.09.30(21)申请号202210889762.6(22)申请日2022.07.26(71)申请人深圳市龙源智慧显控有限公司地址518000广东省深圳市宝安区新安街道兴东社区67区中粮创智厂区2栋1103A(72)发明人张旅冰赵继东(74)专利代理机构深圳市科冠知识产权代理有限公司44355专利代理师孔丽霞(51)Int.Cl.G09G3/20(2006.01)G09G5/00(2006.01)H02J7/00(2006.01)权利要求书2页说明书10页附图6页(54)发明名称一种基于单TypeC接口的多盲插显示电路、装置及方法(57)摘要本发明公开了一种基于单TypeC接口的多盲插显示电路、装置及方法，包括：第一TypeC接口模块、第二TypeC接口模块、诱电模块、侦测模块、显示控制模块、系统电源模块、充放电控制模块、通讯切换模块、上拉切换模块、下拉切换模块及显示终端；第一TypeC接口模块与诱电模块、侦测模块及充放电控制模块连接，第二TypeC接口模块与诱电模块、侦测模块及充放电控制模块连接；侦测模块与充放电控制模块连接，充放电控制模块与系统电源模块及显示控制模块连接，显示控制模块与侦测模块、系统电源模块、通讯切换模块、上拉切换模块及下拉切换模块连接；诱电模块与通讯切换模块、上拉切换模块及下拉切换模块连接。本发明能够实现多个TypeC设备的充放电及显示控制，成本低廉。CN115132117ACN115132117A权利要求书1/2页1.一种基于单TypeC接口的多盲插显示电路，其特征在于，包括第一TypeC接口模块、第二TypeC接口模块、诱电模块、侦测模块、显示控制模块、系统电源模块、充放电控制模块、通讯切换模块、上拉切换模块、下拉切换模块及显示终端；所述第一TypeC接口模块用于接入第一信号源设备，所述第二TypeC接口模块用于接入第二信号源设备；所述第一TypeC接口模块分别与所述诱电模块、所述侦测模块及所述充放电控制模块电连接，所述第二TypeC接口模块分别与所述诱电模块、所述侦测模块及所述充放电控制模块电连接；所述侦测模块与所述充放电控制模块电连接，所述充放电控制模块分别与所述系统电源模块及所述显示控制模块电连接，所述显示控制模块分别与所述侦测模块、所述系统电源模块、所述通讯切换模块、所述上拉切换模块及所述下拉切换模块电连接；所述诱电模块分别与所述通讯切换模块、所述上拉切换模块及所述下拉切换模块电连接；所述显示终端与所述显示控制模块电连接；所述显示控制模块分别与所述第一TypeC接口模块及所述第二TypeC接口模块电连接；所述诱电模块用于检测所述第一信号源设备及所述第二信号源设备的插入；所述侦测模块用于将所述第一信号源设备或所述第二信号源设备的插入信号传到所述显示控制模块；所述通讯切换模块用于切换所述显示控制模块与所述第一TypeC接口模块或所述第二TypeC接口模块的CC通讯连接，以获知所述第一信号源设备与所述第二信号源设备的充放电角色；所述上拉切换模块用于将受电设备进行上拉锁定，所述下拉切换模块用于将放电设备进行下拉锁定；所述充放电控制模块用于接收所述显示控制模块传输的充放电角色配置，实现对所述放电设备及所述受电设备的开关控制；所述显示控制模块用于接收所述第一信号源设备及所述第二信号源设备中任一设备的显示信号进行输出显示。2.根据权利要求1所述的一种基于单TypeC接口的多盲插显示电路，其特征在于，所述一种基于单TypeC接口的多盲插显示电路还包括第三TypeC接口模块；所述第三TypeC接口模块用于接入第三信号源设备，所述第三TypeC接口模块分别与所述诱电模块、所述侦测模块、所述充放电控制模块及所述显示控制模块电连接。3.根据权利要求1所述的一种基于单TypeC接口的多盲插显示电路，其特征在于，所述上拉切换模块包括第一切换器、第一电阻及第二电阻；所述第一切换器分别与所述显示控制模块、所述第一TypeC接口模块的第一CC通讯线及第二CC通讯线、所述第二TypeC接口模块的第一CC通讯线及第二CC通讯线电连接，所述第一电阻的第一端与所述第一切换器电连接，所述第二电阻的第一端与所述第一切换器电连接，所述第一电阻的第二端及所述第二电阻的第二端接地。4.根据权利要求1所述的一种基于单TypeC接口的多盲插显示电路，其特征在于，所述下拉切换模块包括第二切换器、第三电阻及第四电阻；所述第二切换器分别与所述显示控制模块、所述第一TypeC接口模块的第一CC通讯线及第二CC通讯线、所述第二TypeC接口模块的第一CC通讯线及第二CC通讯线电连接，所述第三电阻的第一端与所述第二切换器电连接，所述第四电阻的第一端与
