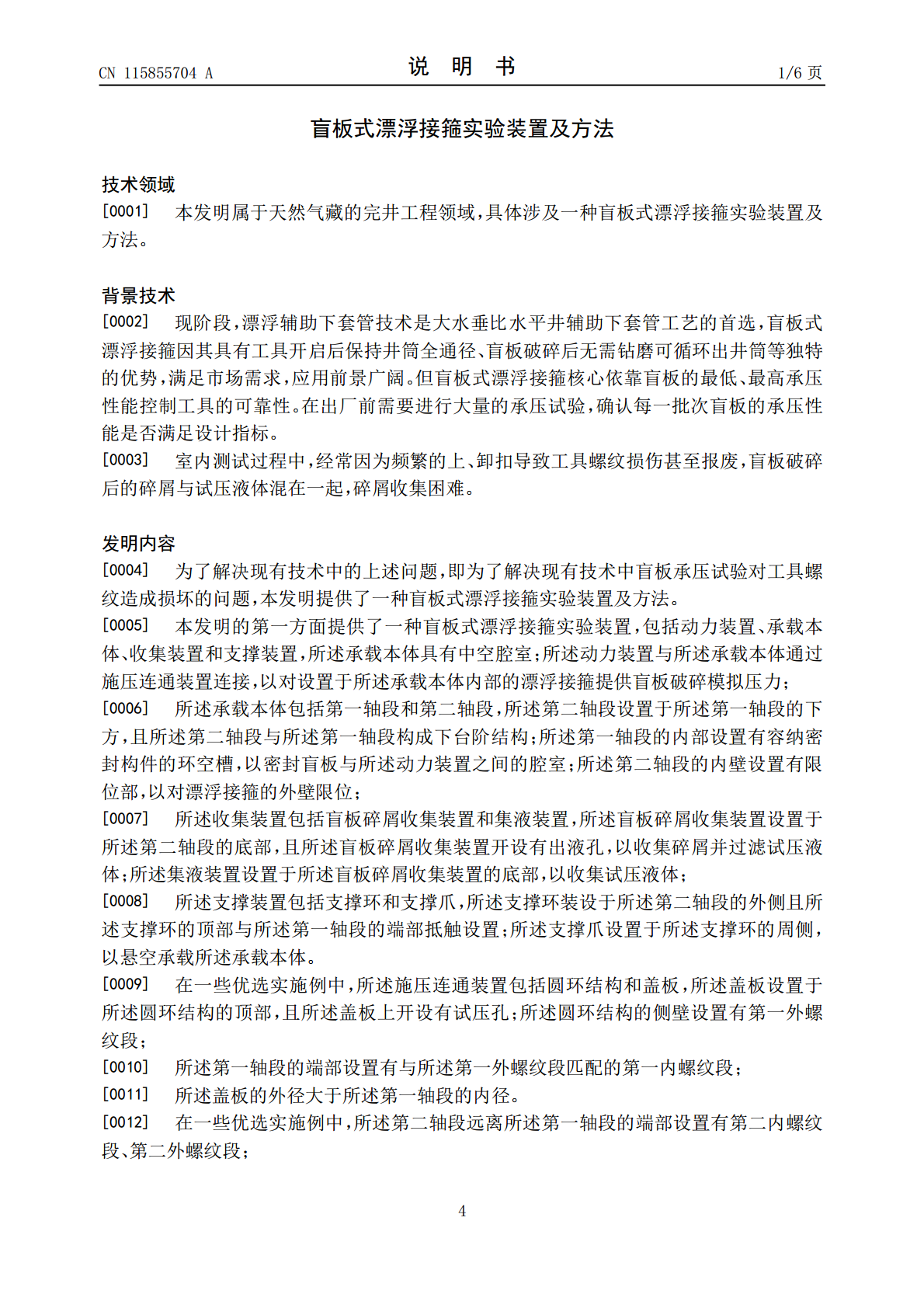

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115855704A(43)申请公布日2023.03.28(21)申请号202111116002.3(51)Int.Cl.(22)申请日2021.09.23G01N3/32(2006.01)G01N3/02(2006.01)(71)申请人中国石油天然气集团有限公司地址100007北京市东城区东直门北大街9号申请人中国石油集团渤海钻探工程有限公司(72)发明人杨晓勇郭鸣成琪王玥詹鸿运丁柯宇宗庆伟窦占强李梅张秀青周浩泰淑媛孙巍巍(74)专利代理机构北京市恒有知识产权代理事务所(普通合伙)11576专利代理师郭文浩尹文会权利要求书2页说明书6页附图6页(54)发明名称盲板式漂浮接箍实验装置及方法(57)摘要本发明属于天然气藏的完井工程领域，具体涉及一种盲板式漂浮接箍实验装置及方法，旨在解决现有技术中盲板承压试验对工具螺纹造成损坏的问题；其中装置包括动力装置、承载本体、收集装置和支撑装置，动力装置与承载本体通过施压连通装置连接，以对设置于承载本体内部的漂浮接箍提供盲板破碎模拟压力；承载本体包括第一轴段和第二轴段，第一轴段的内部设置有环空槽，以密封盲板以上腔室；第二轴段的内壁设置有对漂浮接箍限位的限位部；收集装置包括集液装置以及收集碎屑并过滤试压液体盲板碎屑收集装置；支撑装置用于悬空支撑承载本体；本发明能够在工具试压过程中保护工具螺纹，并能实现盲板破碎后碎屑与试压液体分离，效率高，成本低。CN115855704ACN115855704A权利要求书1/2页1.一种盲板式漂浮接箍实验装置，其特征在于，包括动力装置、承载本体、收集装置和支撑装置，所述承载本体具有中空腔室；所述动力装置与所述承载本体通过施压连通装置连接，以对设置于所述承载本体内部的漂浮接箍提供盲板破碎模拟压力；所述承载本体包括第一轴段和第二轴段，所述第二轴段设置于所述第一轴段的下方，且所述第二轴段与所述第一轴段构成下台阶结构；所述第一轴段的内部设置有容纳密封构件的环空槽，以密封盲板与所述动力装置之间的腔室；所述第二轴段的内壁设置有限位部，以对漂浮接箍的外壁限位；所述收集装置包括盲板碎屑收集装置和集液装置，所述盲板碎屑收集装置设置于所述第二轴段的底部，且所述盲板碎屑收集装置开设有出液孔，以收集碎屑并过滤试压液体；所述集液装置设置于所述盲板碎屑收集装置的底部，以收集试压液体；所述支撑装置包括支撑环和支撑爪，所述支撑环装设于所述第二轴段的外侧且所述支撑环的顶部与所述第一轴段的端部抵触设置；所述支撑爪设置于所述支撑环的周侧，以悬空承载所述承载本体。2.根据权利要求1所述的盲板式漂浮接箍实验装置，其特征在于，所述施压连通装置包括圆环结构和盖板，所述盖板设置于所述圆环结构的顶部，且所述盖板上开设有试压孔；所述圆环结构的侧壁设置有第一外螺纹段；所述第一轴段的端部设置有与所述第一外螺纹段匹配的第一内螺纹段；所述盖板的外径大于所述第一轴段的内径。3.根据权利要求2所述的盲板式漂浮接箍实验装置，其特征在于，所述第二轴段远离所述第一轴段的端部设置有第二内螺纹段、第二外螺纹段；所述盲板碎屑收集装置包括第一筒状结构和限位板，所述限位板设置于所述第一筒状结构的底部；所述第一筒状结构的侧壁设置有与所述第二内螺纹段匹配的第三外螺纹段；所述集液装置包括第二筒状结构和密封板，所述密封板设置于所述第二筒状结构的底部；所述第二筒状结构的侧壁设置有与所述第二外螺纹段匹配的第三内螺纹段。4.根据权利要求3所述的盲板式漂浮接箍实验装置，其特征在于，所述限位板的外径大于所述第二轴段的内径，并且，所述限位板的外径小于所述第二轴段的外径。5.根据权利要求3所述的盲板式漂浮接箍实验装置，其特征在于，所述密封板与所述第二筒状结构一体成型设置。6.根据权利要求1所述的盲板式漂浮接箍实验装置，其特征在于，所述限位部为限位锥面；所述限位锥面的内径小于所述第一轴段的内径。7.根据权利要求1所述的盲板式漂浮接箍实验装置，其特征在于，所述第一轴段的外径为D1，所述第二轴段的外径为D2，所述支撑环的外径为D3，D1≥D3＞D2；所述支撑爪为多个，多个所述支撑爪阵列设置；所述支撑爪与所述支撑环连接点到地面的距离大于所述支撑爪与所述支撑环连接点到所述集液装置的底部的距离。8.根据权利要求1所述的盲板式漂浮接箍实验装置，其特征在于，所述密封构件为胶圈；所述环空槽为多个，多个所述环空槽沿着所述承载本体的纵向平行设置；所述胶圈为多个，多个所述胶圈对应设置于多个所述环空槽。2CN115855704A权利要求书2/2页9.根据权利要求1所述的盲板式漂浮接箍实验装置，其特征在于，所述第一轴段与所述第二轴段一体成型设置。10.一种盲板式漂浮接箍实验方法，其特征在于，该实验方法基于权利要求1‑9中任一项
