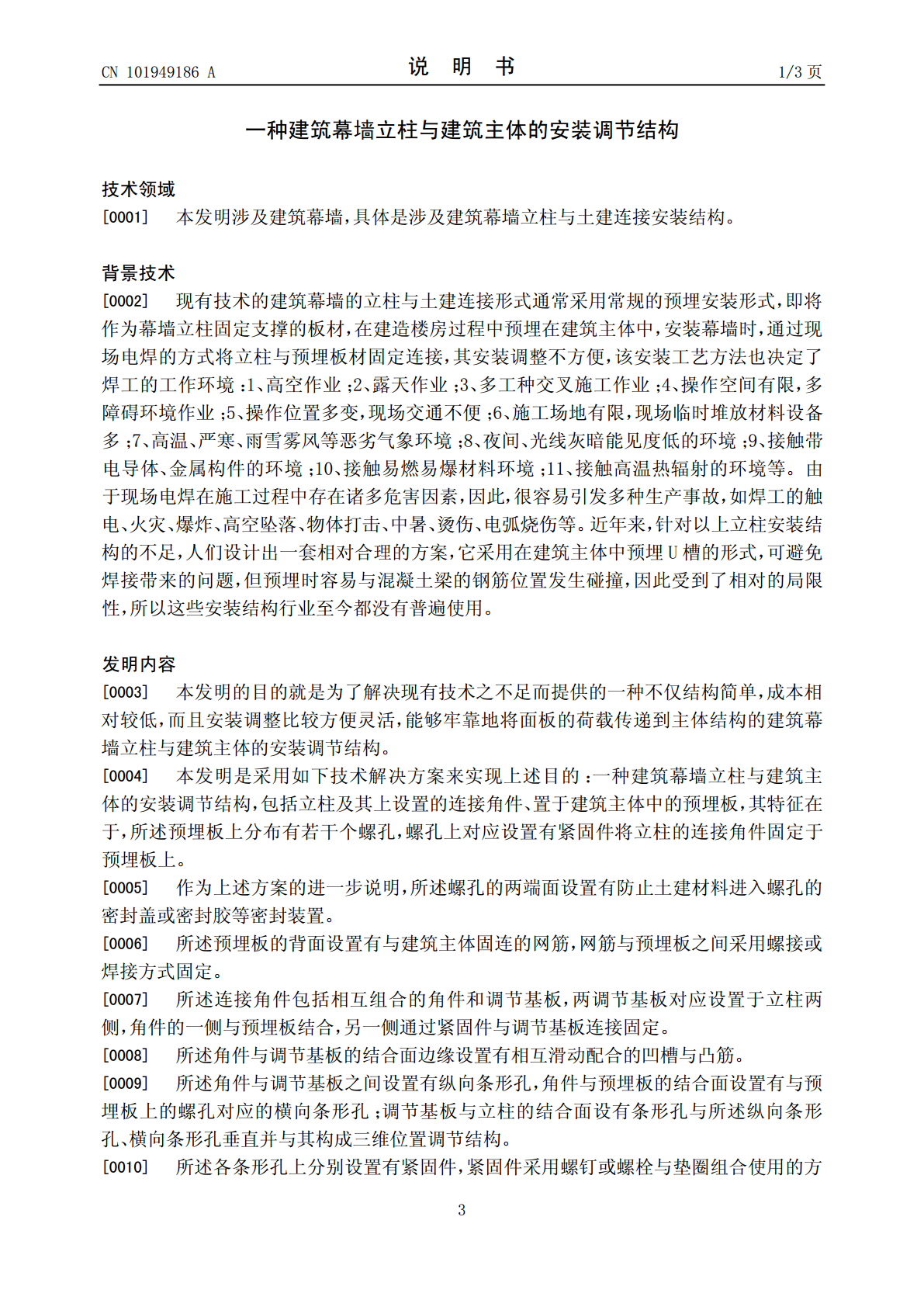

(19)中华人民共和国国家知识产权局*CN101949186A*(12)发明专利申请(10)申请公布号CN101949186A(43)申请公布日2011.01.19(21)申请号201010265444.X(22)申请日2010.08.27(71)申请人杜军桦地址318000浙江省台州市椒江区景元花园别墅区13-1幢(72)发明人杜金泽杜军桦(51)Int.Cl.E04B2/88(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种建筑幕墙立柱与建筑主体的安装调节结构(57)摘要本发明公开了一种建筑幕墙立柱与建筑主体的安装调节结构，包括立柱及其上设置的连接角件、置于建筑主体中的预埋板，其特征在于，所述预埋板上分布有若干个螺孔，螺孔上对应设置有紧固件将立柱的连接角件固定于预埋板上。本发明结构更加合理，无需现场电焊安装立柱，灵活、安装调整更加便捷，具有良好的推广价值。CN109486ACCNN110194918601949189A权利要求书1/1页1.一种建筑幕墙立柱与建筑主体的安装调节结构，包括立柱及其上设置的连接角件、置于建筑主体中的预埋板，其特征在于，所述预埋板上分布有若干个螺孔，螺孔上对应设置有紧固件将立柱的连接角件固定于预埋板上。2.根据权利要求1所述的建筑幕墙立柱与建筑主体的安装调节结构，其特征在于，所述螺孔的两端面设置有防止在预埋过程土建材料进入螺孔的密封装置。3.根据权利要求1所述的建筑幕墙立柱与建筑主体的安装调节结构，其特征在于，所述预埋板的背面设置有与建筑主体固连的网筋，网筋与预埋板之间采用螺接或焊接方式固定。4.根据权利要求1所述的建筑幕墙立柱与建筑主体的安装调节结构，其特征在于，所述连接角件包括相互组合的角件和调节基板，两调节基板对应设置于立柱两侧，角件的一侧与预埋板结合，另一侧通过紧固件与调节基板连接固定。5.根据权利要求4所述的建筑幕墙立柱与建筑主体的安装调节结构，其特征在于，所述角件与预埋板之间还安装有防腐蚀层。6.根据权利要求4所述的建筑幕墙立柱与建筑主体的安装调节结构，其特征在于，所述角件与调节基板的结合面边缘设置有相互滑动配合的凹槽与凸筋。7.根据权利要求4或6所述的建筑幕墙立柱与建筑主体的安装调节结构，其特征在于，所述角件与调节基板之间设置有纵向条形孔，角件与预埋板的结合面设置有与预埋板上的螺孔对应的横向条形孔；调节基板与立柱的结合面设有条形孔与所述纵向条形孔、横向条形孔垂直并与其构成三维位置调节结构。8.根据权利要求7所述的建筑幕墙立柱与建筑主体的安装调节结构，其特征在于，所述各条形孔上分别设置有紧固件，紧固件采用螺钉或螺栓与垫圈组合使用的方式，紧固件安装面上设置有由若干凹凸相间的筋条组成的防滑面，紧固件上套有与防滑面配合的防滑垫片。9.根据权利要求1所述的建筑幕墙立柱与建筑主体的安装调节结构，其特征在于，所述预埋板上以四角分布的方式设置有四个以上的螺孔。10.根据权利要求1所述的建筑幕墙立柱与建筑主体的安装调节结构，其特征在于，预埋板采用钢板、塑料板或铝合金型材板；连接角件为角件或铝合金型材件。2CCNN110194918601949189A说明书1/3页一种建筑幕墙立柱与建筑主体的安装调节结构技术领域[0001]本发明涉及建筑幕墙，具体是涉及建筑幕墙立柱与土建连接安装结构。背景技术[0002]现有技术的建筑幕墙的立柱与土建连接形式通常采用常规的预埋安装形式，即将作为幕墙立柱固定支撑的板材，在建造楼房过程中预埋在建筑主体中，安装幕墙时，通过现场电焊的方式将立柱与预埋板材固定连接，其安装调整不方便，该安装工艺方法也决定了焊工的工作环境：1、高空作业；2、露天作业；3、多工种交叉施工作业；4、操作空间有限，多障碍环境作业；5、操作位置多变，现场交通不便；6、施工场地有限，现场临时堆放材料设备多；7、高温、严寒、雨雪雾风等恶劣气象环境；8、夜间、光线灰暗能见度低的环境；9、接触带电导体、金属构件的环境；10、接触易燃易爆材料环境；11、接触高温热辐射的环境等。由于现场电焊在施工过程中存在诸多危害因素，因此，很容易引发多种生产事故，如焊工的触电、火灾、爆炸、高空坠落、物体打击、中暑、烫伤、电弧烧伤等。近年来，针对以上立柱安装结构的不足，人们设计出一套相对合理的方案，它采用在建筑主体中预埋U槽的形式，可避免焊接带来的问题，但预埋时容易与混凝土梁的钢筋位置发生碰撞，因此受到了相对的局限性，所以这些安装结构行业至今都没有普遍使用。发明内容[0003]本发明的目的就是为了解决现有技术之不足而提供的一种不仅结构简单，成本相对较低，而且安装调整比较方便灵活，能够牢靠地将面板的荷载传递到主体结构的建筑幕墙立柱与建筑主体的安装调节结构。[0004]本发明是采用如下技术解决方案来实现上述目的：一种建
