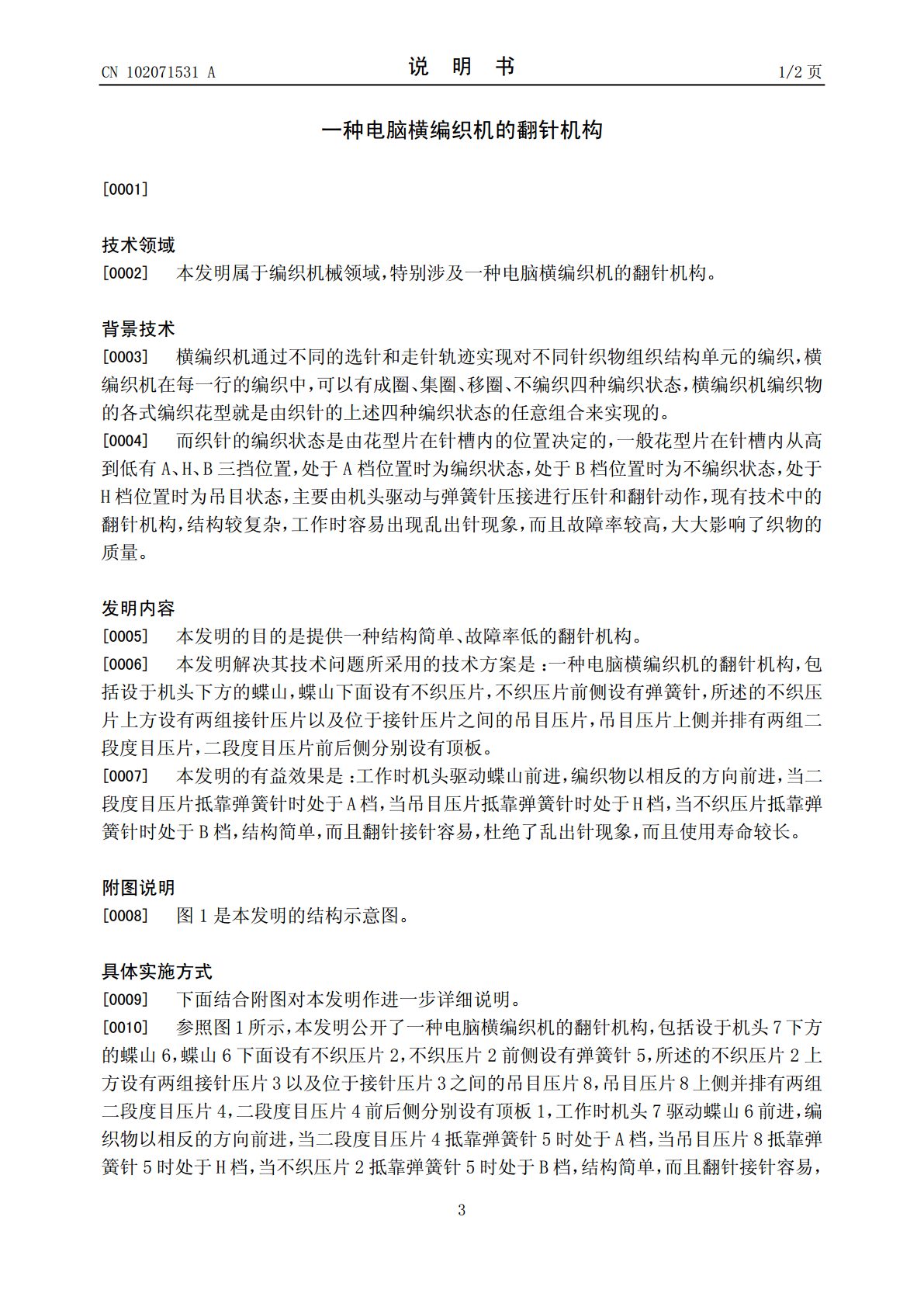

(19)中华人民共和国国家知识产权局*CN102071531A*(12)发明专利申请(10)申请公布号CN102071531A(43)申请公布日2011.05.25(21)申请号201010618917.X(22)申请日2010.12.31(71)申请人东莞市银河针织机械有限公司地址523000广东省东莞市大朗镇巷头社区起义工业区3号(72)发明人周要友(74)专利代理机构东莞市中正知识产权事务所44231代理人张萍(51)Int.Cl.D04B15/70(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种电脑横编织机的翻针机构(57)摘要本发明公开了一种电脑横编织机的翻针机构，包括设于机头下方的蝶山，蝶山下面设有不织压片，不织压片前侧设有弹簧针，所述的不织压片上方设有两组接针压片以及位于接针压片之间的吊目压片，吊目压片上侧并排有两组二段度目压片，二段度目压片前后侧分别设有顶板，工作时机头驱动蝶山前进，编织物以相反的方向前进，当二段度目压片抵靠弹簧针时处于A档，当吊目压片抵靠弹簧针时处于H档，当不织压片抵靠弹簧针时处于B档，结构简单，而且翻针接针容易，杜绝了乱出针现象，而且使用寿命较长。CN102753ACCNN110207153102071535A权利要求书1/1页1.一种电脑横编织机的翻针机构，包括设于机头（7）下方的蝶山（6），蝶山（6）下面设有不织压片（2），不织压片（2）前侧设有弹簧针（5），其特征在于：所述的不织压片（2）上方设有两组接针压片（3）以及位于接针压片（3）之间的吊目压片（8），吊目压片（8）上侧并排有两组二段度目压片（4），二段度目压片（4）前后侧分别设有顶板（1）。2CCNN110207153102071535A说明书1/2页一种电脑横编织机的翻针机构[0001]技术领域[0002]本发明属于编织机械领域，特别涉及一种电脑横编织机的翻针机构。背景技术[0003]横编织机通过不同的选针和走针轨迹实现对不同针织物组织结构单元的编织，横编织机在每一行的编织中，可以有成圈、集圈、移圈、不编织四种编织状态，横编织机编织物的各式编织花型就是由织针的上述四种编织状态的任意组合来实现的。[0004]而织针的编织状态是由花型片在针槽内的位置决定的，一般花型片在针槽内从高到低有A、H、B三挡位置，处于A档位置时为编织状态，处于B档位置时为不编织状态，处于H档位置时为吊目状态，主要由机头驱动与弹簧针压接进行压针和翻针动作，现有技术中的翻针机构，结构较复杂，工作时容易出现乱出针现象，而且故障率较高，大大影响了织物的质量。发明内容[0005]本发明的目的是提供一种结构简单、故障率低的翻针机构。[0006]本发明解决其技术问题所采用的技术方案是：一种电脑横编织机的翻针机构，包括设于机头下方的蝶山，蝶山下面设有不织压片，不织压片前侧设有弹簧针，所述的不织压片上方设有两组接针压片以及位于接针压片之间的吊目压片，吊目压片上侧并排有两组二段度目压片，二段度目压片前后侧分别设有顶板。[0007]本发明的有益效果是：工作时机头驱动蝶山前进，编织物以相反的方向前进，当二段度目压片抵靠弹簧针时处于A档，当吊目压片抵靠弹簧针时处于H档，当不织压片抵靠弹簧针时处于B档，结构简单，而且翻针接针容易，杜绝了乱出针现象，而且使用寿命较长。附图说明[0008]图1是本发明的结构示意图。具体实施方式[0009]下面结合附图对本发明作进一步详细说明。[0010]参照图1所示，本发明公开了一种电脑横编织机的翻针机构，包括设于机头7下方的蝶山6，蝶山6下面设有不织压片2，不织压片2前侧设有弹簧针5，所述的不织压片2上方设有两组接针压片3以及位于接针压片3之间的吊目压片8，吊目压片8上侧并排有两组二段度目压片4，二段度目压片4前后侧分别设有顶板1，工作时机头7驱动蝶山6前进，编织物以相反的方向前进，当二段度目压片4抵靠弹簧针5时处于A档，当吊目压片8抵靠弹簧针5时处于H档，当不织压片2抵靠弹簧针5时处于B档，结构简单，而且翻针接针容易，3CCNN110207153102071535A说明书2/2页杜绝了乱出针现象，而且使用寿命较长。[0011]上述实施例仅例示性说明本发明创造的原理及其功效，以及部分运用的实施例，对于本领域的普通技术人员来说，在不脱离本发明创造构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。4CCNN110207153102071535A说明书附图1/1页图15
