一种上下隔离开关及接地开关合分闸操动机构及开关柜.pdf

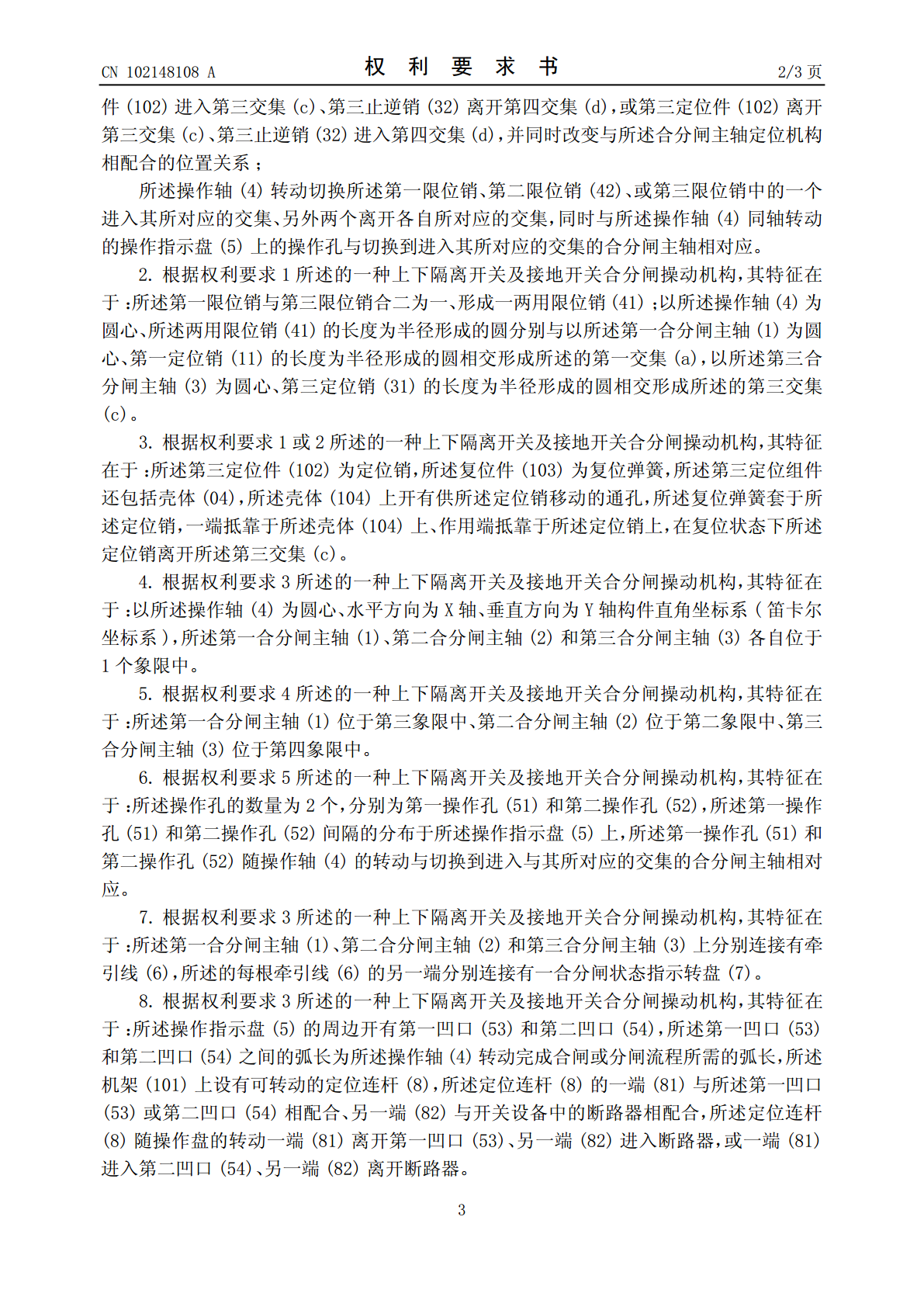

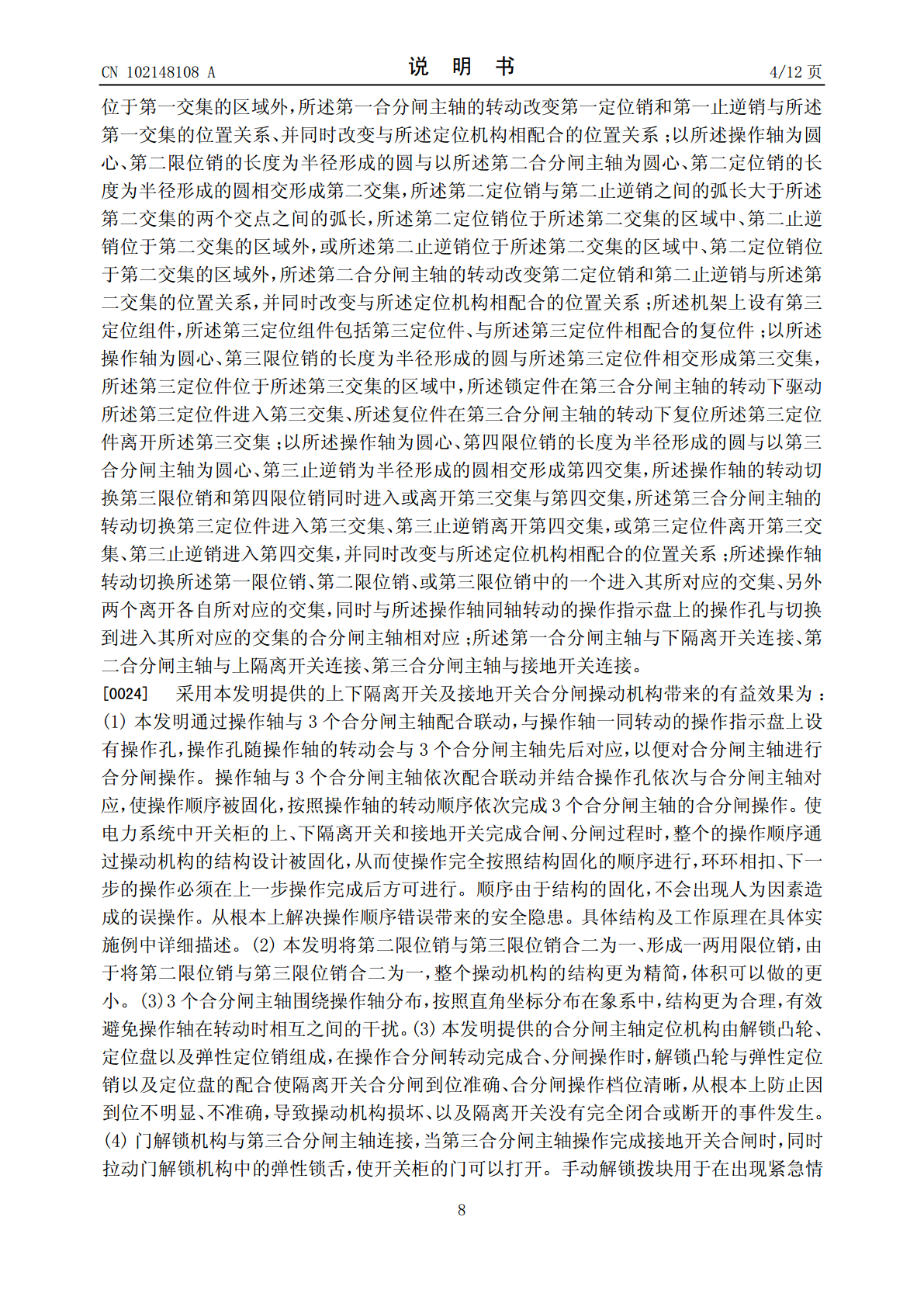

(19)中华人民共和国国家知识产权局*CN102148108A*(12)发明专利申请(10)申请公布号CN102148108A(43)申请公布日2011.08.10(21)申请号201010107489.4H02B1/16(2006.01)(22)申请日2010.02.05(71)申请人北京科锐配电自动化股份有限公司地址100085北京市海淀区上地创业路8号群英科技园3号楼4层(72)发明人王建阿进福刘大祥叶祖标张薇彤(74)专利代理机构北京金之桥知识产权代理有限公司11137代理人朱黎光(51)Int.Cl.H01H31/00(2006.01)H01H31/10(2006.01)H02B1/04(2006.01)权利要求书3页说明书12页附图10页(54)发明名称一种上下隔离开关及接地开关合分闸操动机构及开关柜(57)摘要本发明涉及一种上下隔离开关及接地开关合分闸操动机构及开关柜，操动机构包括3个合分闸主轴以及操作轴、操作轴设有操作指示盘，操作指示盘上开有操作孔，操作轴上设有限位销、合分闸主轴上设有定位销和止逆销，通过操作轴的转动使限位销与定位销、止逆销相配合、以及操作孔与3个合分闸主轴的先后对应顺序，使整个操动机构的操作顺序通过结构被固化，用户在进行合分闸操作时，只能按照操动机构的结构所固化的操作顺序进行合闸操作、分闸操作。从根本上杜绝了人为因素造成的操作顺序错误带来的安全隐患、杜绝该类事故的发生，大大提高操作的安全性。CN10248ACCNN110214810802148110A权利要求书1/3页1.一种上下隔离开关及接地开关合分闸操动机构，包括机架(101)、设于所述机架(101)上的第一合分闸主轴(1)、第二合分闸主轴(2)、第三合分闸主轴(3)、与所述第一合分闸主轴(1)、第二合分闸主轴(2)和第三合分闸主轴(3)联动配合的操作轴(4)，还包括合分闸主轴定位机构，所述第一合分闸主轴(1)、第二合分闸主轴(2)和第三合分闸主轴(3)分别与所述定位机构相配合，其特征在于：还包括操作指示盘(5)，所述操作指示盘(5)设于所述操作轴(4)上随操作轴(4)一同转动，所述操作指示盘(5)的本体上开有操作孔；所述操作轴(4)上设有与第一合分闸主轴(1)相配合的第一限位销、与第二合分闸主轴(2)相配合的第二限位销(42)、与第三合分闸主轴(3)相配合的第三限位销和第四限位销(44)；所述第一合分闸主轴(1)上设有在圆周方向上相间隔的第一定位销(11)和第一止逆销(12)，第二合分闸主轴(2)上设有在圆周方向上相间隔的第二定位销(21)和第二止逆销(22)，第三合分闸主轴(3)上设有在圆周方向以及轴向上相间隔的锁定件(31)和第三止逆销(32)；以所述操作轴(4)为圆心、第一限位销的长度为半径形成的圆与以所述第一合分闸主轴(1)为圆心、第一定位销(11)的长度为半径形成的圆相交形成第一交集(a)，所述第一定位销(11)与第一止逆销(12)之间的弧长大于所述第一交集(a)的两个交点之间的弧长，所述第一定位销(11)位于所述第一交集(a)的区域中、第一止逆销(12)位于第一交集(a)的区域外，或所述第一止逆销(12)位于所述第一交集(a)的区域中、第一定位销(11)位于第一交集(a)的区域外，所述第一合分闸主轴(1)的转动改变第一定位销(11)和第一止逆销(12)与所述第一交集(a)的位置关系、并同时改变与所述合分闸主轴定位机构相配合的位置关系；以所述操作轴(4)为圆心、第二限位销(42)的长度为半径形成的圆与以所述第二合分闸主轴(2)为圆心、第二定位销(21)的长度为半径形成的圆相交形成第二交集(b)，所述第二定位销(21)与第二止逆销(22)之间的弧长大于所述第二交集(b)的两个交点之间的弧长，所述第二定位销(21)位于所述第二交集(b)的区域中、第二止逆销(22)位于第二交集(b)的区域外，或所述第二止逆销(22)位于所述第二交集(b)的区域中、第二定位销(21)位于第二交集(b)的区域外，所述第二合分闸主轴(2)的转动改变第二定位销(21)和第二止逆销(22)与所述第二交集(b)的位置关系，并同时改变与所述合分闸主轴定位机构相配合的位置关系；所述机架(101)上设有第三定位组件，所述第三定位组件包括第三定位件(102)、与所述第三定位件(102)相配合的复位件(103)；以所述操作轴(4)为圆心、第三限位销的长度为半径形成的圆与所述第三定位件(102)相交形成第三交集(c)，所述第三定位件(102)位于所述第三交集(c)的区域中，所述锁定件(31)在第三合分闸主轴(3)的转动下驱动所述第三定位件(102)进入第三交集(c)、所述复位件(103)在第三合分闸主轴(3)的转动下复位所述第三定位件(102)离开所述第三交集(c)；以所
