离子交联聚合物组合物、以及成型体及其制造方法.pdf

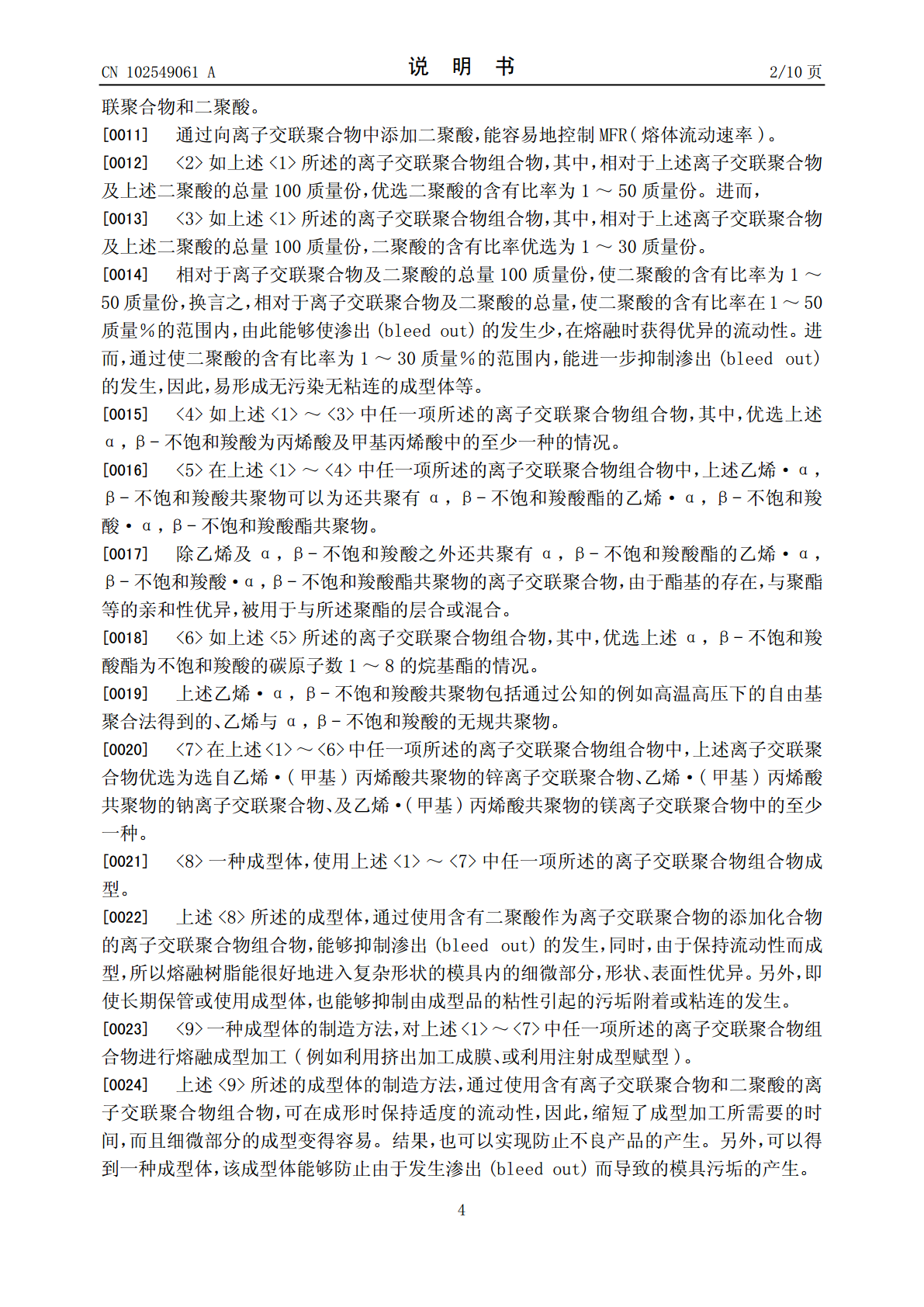

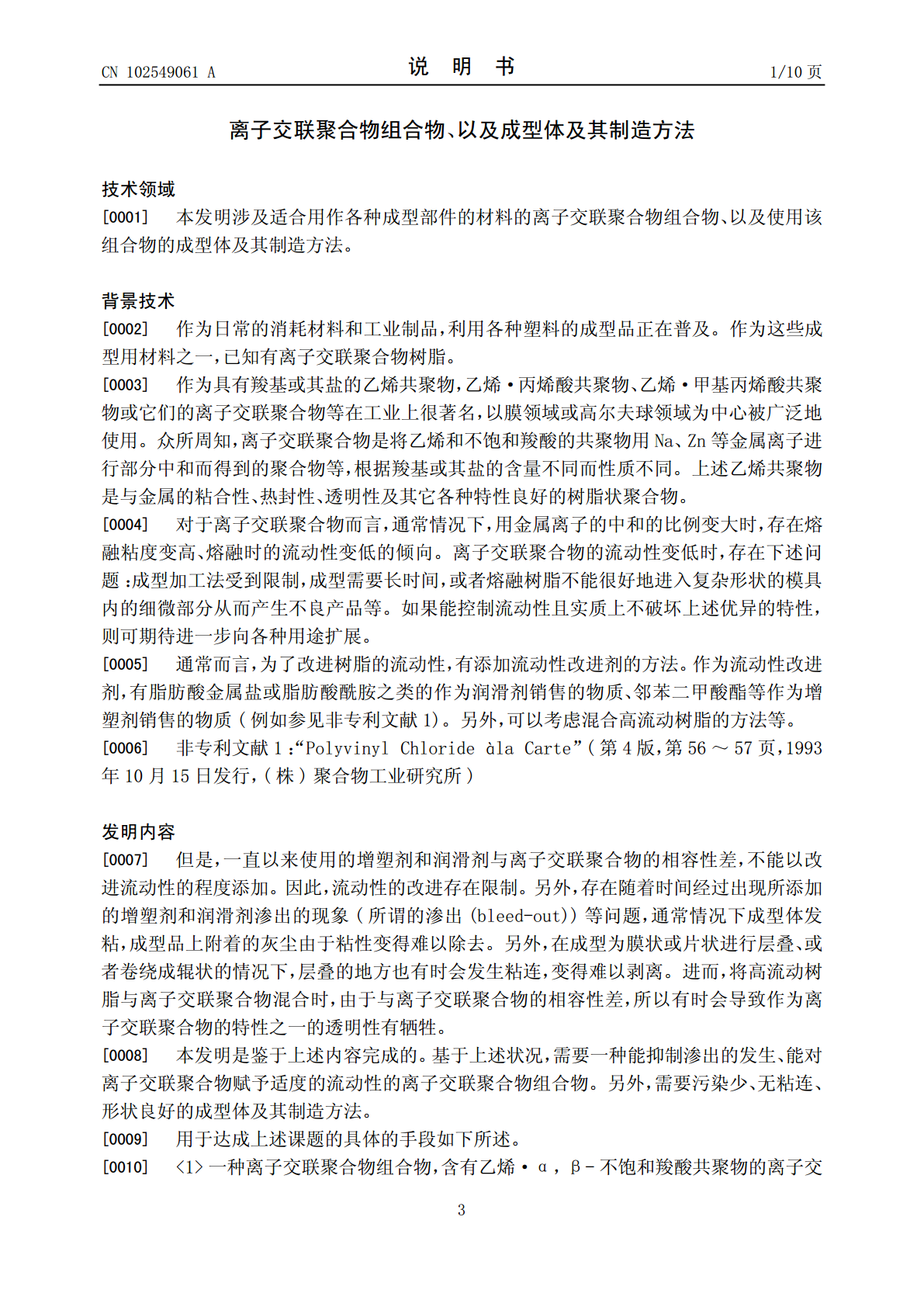

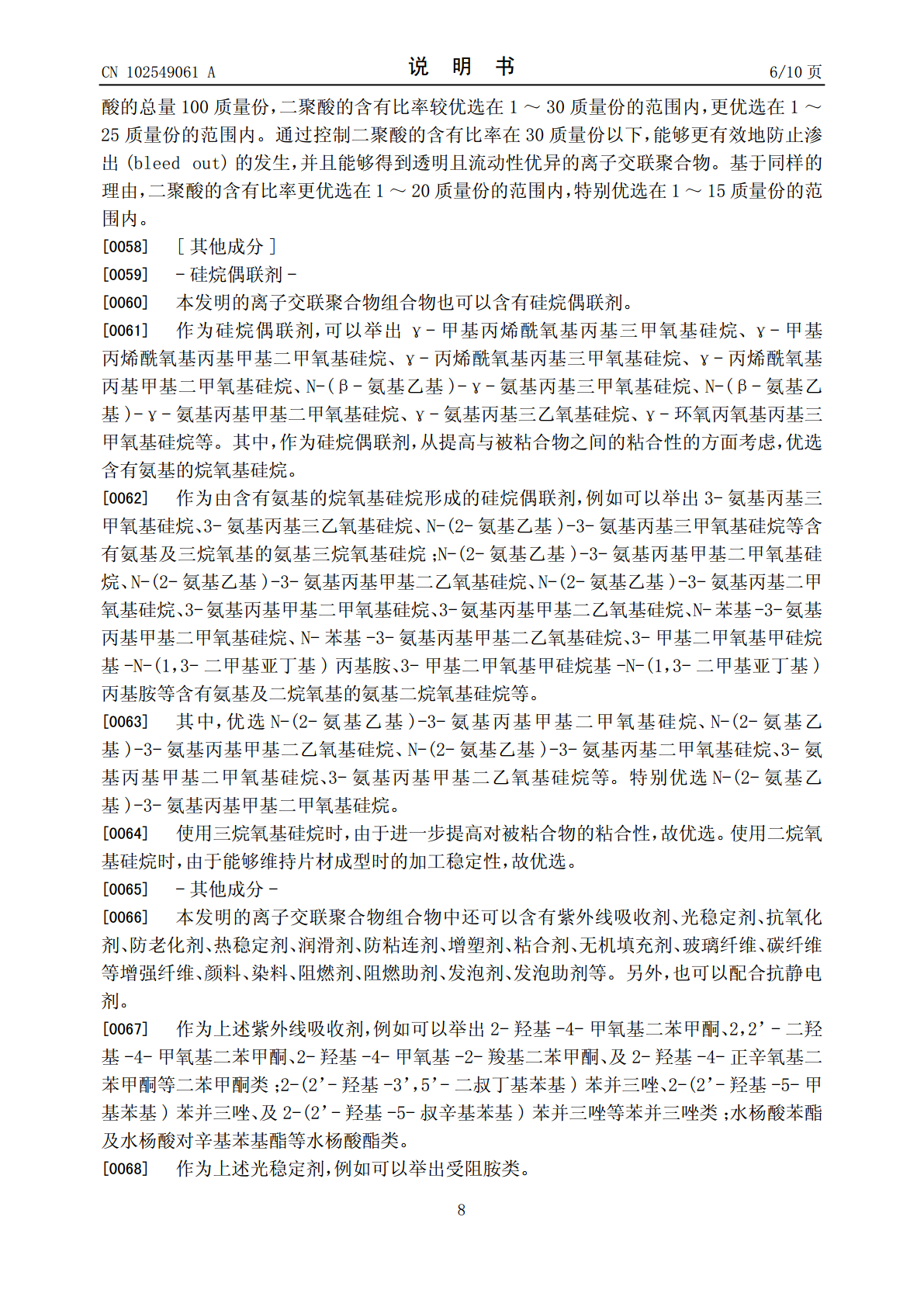

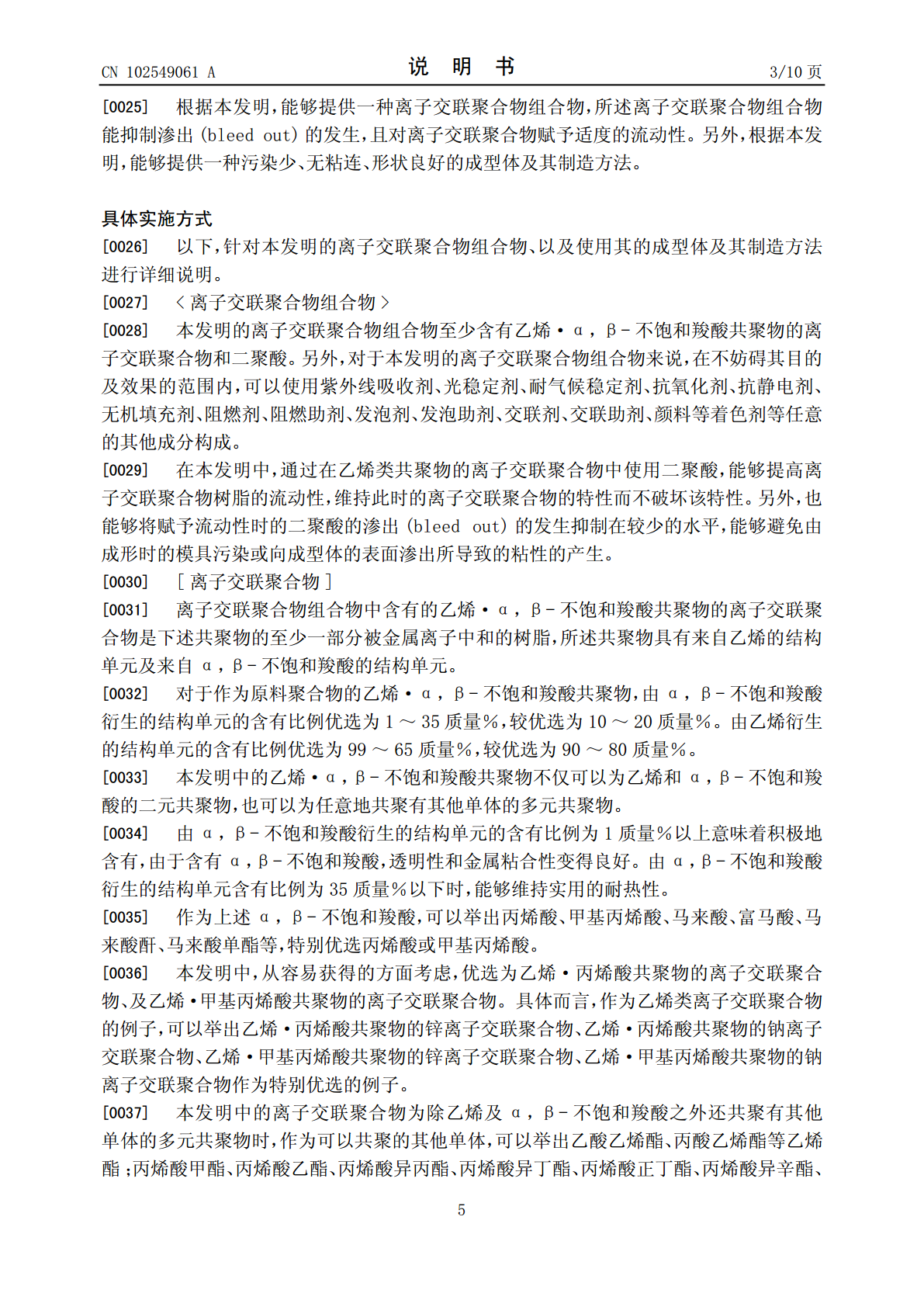

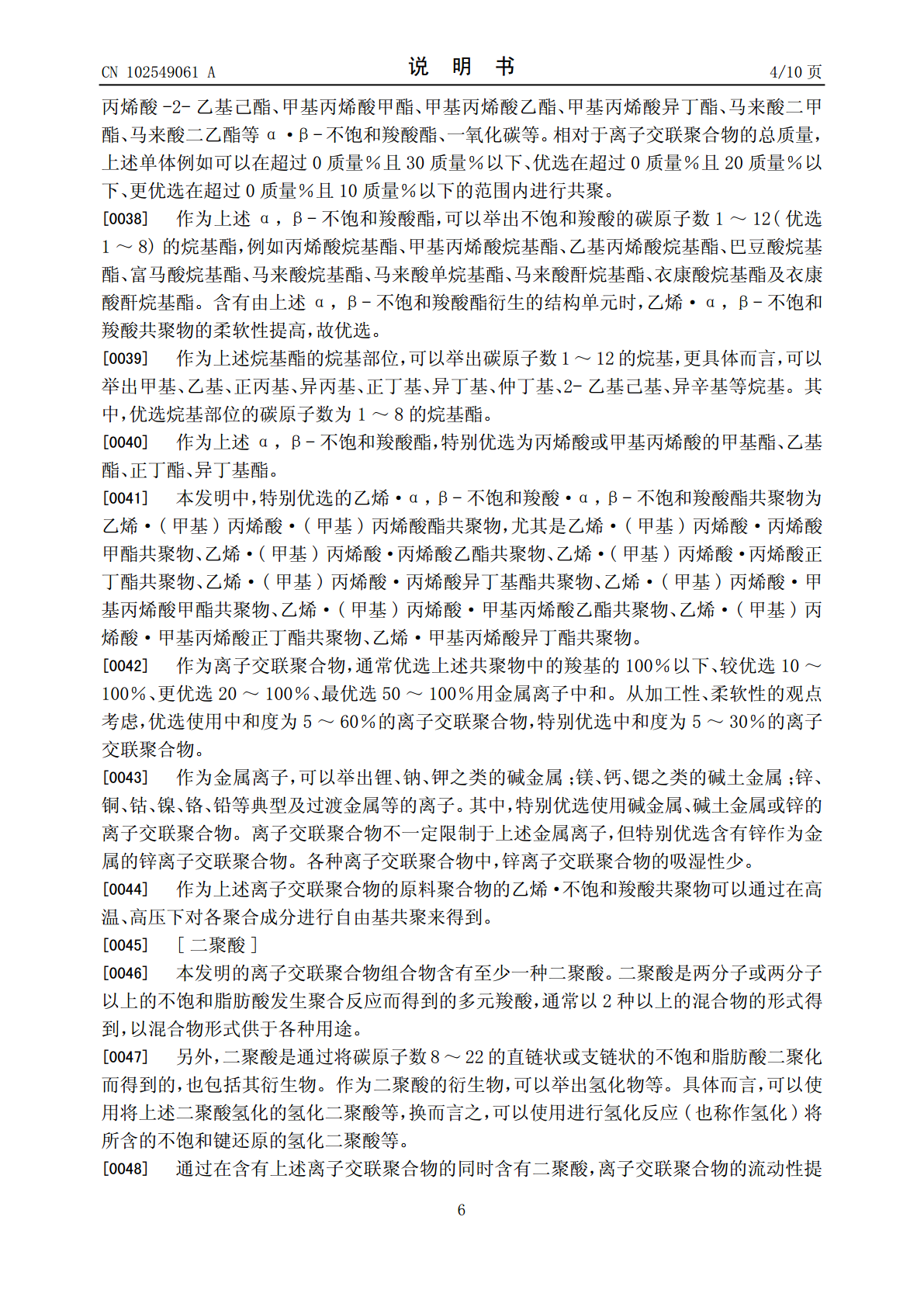

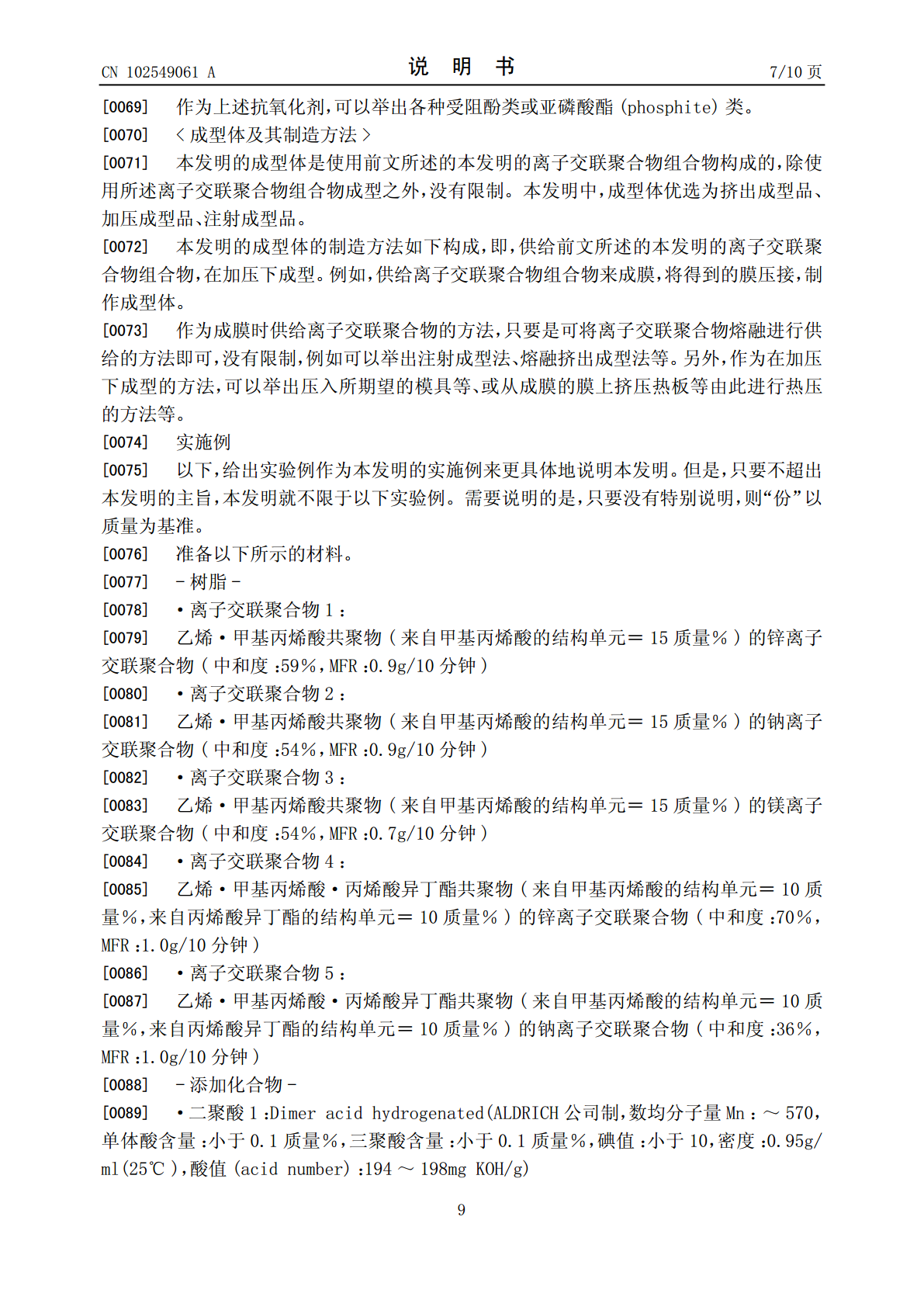

(19)中华人民共和国国家知识产权局*CN102549061A*(12)发明专利申请(10)申请公布号CN102549061A(43)申请公布日2012.07.04(21)申请号201080045048.4C08K5/09(2006.01)(22)申请日2010.10.01(30)优先权数据2009-2356502009.10.09JP(85)PCT申请进入国家阶段日2012.04.05(86)PCT申请的申请数据PCT/JP2010/0672782010.10.01(87)PCT申请的公布数据WO2011/043271JA2011.04.14(71)申请人三井-杜邦聚合化学株式会社地址日本东京都(72)发明人新家洋一山本芳正佐久间雅巳(74)专利代理机构北京市金杜律师事务所11256代理人杨宏军(51)Int.Cl.C08L23/08(2006.01)权利要求书权利要求书11页页说明书说明书1010页页(54)发明名称离子交联聚合物组合物、以及成型体及其制造方法(57)摘要本发明提供了一种离子交联聚合物组合物，含有乙烯·α，β-不饱和羧酸共聚物的离子交联聚合物和二聚酸。CN1025496ACN102549061A权利要求书1/1页1.一种离子交联聚合物组合物，含有乙烯·α，β-不饱和羧酸共聚物的离子交联聚合物和二聚酸。2.如权利要求1所述的离子交联聚合物组合物，其中，相对于所述离子交联聚合物及所述二聚酸的总量100质量份，二聚酸的含有比率为1～50质量份。3.如权利要求1所述的离子交联聚合物组合物，其中，相对于所述离子交联聚合物及所述二聚酸的总量100质量份，二聚酸的含有比率为1～30质量份。4.如权利要求1所述的离子交联聚合物组合物，其中，所述α，β-不饱和羧酸为丙烯酸及甲基丙烯酸中的至少一种。5.如权利要求1所述的离子交联聚合物组合物，其中，所述乙烯·α，β-不饱和羧酸共聚物是还共聚有α，β-不饱和羧酸酯的乙烯·α，β-不饱和羧酸·α，β-不饱和羧酸酯共聚物。6.如权利要求5所述的离子交联聚合物组合物，其中，所述α，β-不饱和羧酸酯为不饱和羧酸的碳原子数1～8的烷基酯。7.如权利要求1所述的离子交联聚合物组合物，其中，所述离子交联聚合物为选自乙烯·(甲基)丙烯酸共聚物的锌离子交联聚合物、乙烯·(甲基)丙烯酸共聚物的钠离子交联聚合物、及乙烯·(甲基)丙烯酸共聚物的镁离子交联聚合物中的至少一种。8.一种成型体，使用权利要求1～7中任一项所述的离子交联聚合物组合物成型。9.一种成型体的制造方法，对权利要求1～7中任一项所述的离子交联聚合物组合物进行熔融成型加工。2CN102549061A说明书1/10页离子交联聚合物组合物、以及成型体及其制造方法技术领域[0001]本发明涉及适合用作各种成型部件的材料的离子交联聚合物组合物、以及使用该组合物的成型体及其制造方法。背景技术[0002]作为日常的消耗材料和工业制品，利用各种塑料的成型品正在普及。作为这些成型用材料之一，已知有离子交联聚合物树脂。[0003]作为具有羧基或其盐的乙烯共聚物，乙烯·丙烯酸共聚物、乙烯·甲基丙烯酸共聚物或它们的离子交联聚合物等在工业上很著名，以膜领域或高尔夫球领域为中心被广泛地使用。众所周知，离子交联聚合物是将乙烯和不饱和羧酸的共聚物用Na、Zn等金属离子进行部分中和而得到的聚合物等，根据羧基或其盐的含量不同而性质不同。上述乙烯共聚物是与金属的粘合性、热封性、透明性及其它各种特性良好的树脂状聚合物。[0004]对于离子交联聚合物而言，通常情况下，用金属离子的中和的比例变大时，存在熔融粘度变高、熔融时的流动性变低的倾向。离子交联聚合物的流动性变低时，存在下述问题：成型加工法受到限制，成型需要长时间，或者熔融树脂不能很好地进入复杂形状的模具内的细微部分从而产生不良产品等。如果能控制流动性且实质上不破坏上述优异的特性，则可期待进一步向各种用途扩展。[0005]通常而言，为了改进树脂的流动性，有添加流动性改进剂的方法。作为流动性改进剂，有脂肪酸金属盐或脂肪酸酰胺之类的作为润滑剂销售的物质、邻苯二甲酸酯等作为增塑剂销售的物质(例如参见非专利文献1)。另外，可以考虑混合高流动树脂的方法等。[0006]非专利文献1：“PolyvinylChlorideàlaCarte”(第4版，第56～57页，1993年10月15日发行，(株)聚合物工业研究所)发明内容[0007]但是，一直以来使用的增塑剂和润滑剂与离子交联聚合物的相容性差，不能以改进流动性的程度添加。因此，流动性的改进存在限制。另外，存在随着时间经过出现所添加的增塑剂和润滑剂渗出的现象(所谓的渗出(bleed-out))等问题，通常情况下成型体发粘，成型品上附着的灰尘由于粘性变得难以除去。另外，在成型为膜状或片状进行
